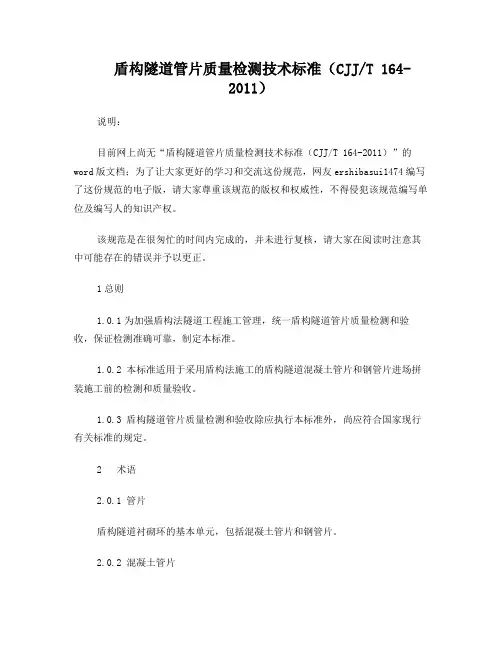

盾构隧道管片质量检测技术标准(CJJ／T 164-2011)

盾构隧道管片质量检测技术标准（CJJ/T 164-2011）说明：目前网上尚无“盾构隧道管片质量检测技术标准（CJJ/T 164-2011）”的word版文档；为了让大家更好的学习和交流这份规范，网友ershibasui1474编写了这份规范的电子版，请大家尊重该规范的版权和权威性，不得侵犯该规范编写单位及编写人的知识产权。

该规范是在很匆忙的时间内完成的，并未进行复核，请大家在阅读时注意其中可能存在的错误并予以更正。

1总则1.0.1为加强盾构法隧道工程施工管理，统一盾构隧道管片质量检测和验收，保证检测准确可靠，制定本标准。

1.0.2 本标准适用于采用盾构法施工的盾构隧道混凝土管片和钢管片进场拼装施工前的检测和质量验收。

1.0.3 盾构隧道管片质量检测和验收除应执行本标准外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 管片盾构隧道衬砌环的基本单元，包括混凝土管片和钢管片。

2.0.2 混凝土管片以混凝土为主要原材料，按混凝土预制构件设计制作的管片。

2.0.3 钢管片以钢材为主要原材料，按钢构件设计制作的管片。

2.0.4 水平拼装检验将两环或三环管片沿铅直方向叠加拼装，通过测量管片内径、外径、环与环、块与块之间的拼接缝隙，从而评价管片的尺寸精度和形位偏差。

2.0.5渗漏检验对混凝土管片外弧面逐级施加水压，观察水在混凝土管片内弧面及拼接面的渗透情况，评价管片抵抗水渗漏的能力。

2.0.6抗弯性能检验对混凝土管片施加抗弯设计荷载，分析混凝土管片在抗弯荷载作用下的变形、管片表面裂缝的产生和变化，评价管片的抗弯性能。

2.0.7抗拔性能检验对混凝士管片中心吊装孔的预埋受力构件进行拉拔试验，评价管片吊装孔的抗拔性能。

2.0.8粘皮混凝土表面的水泥砂浆层被模具粘去后留下的粗糙表面。

2.0.9飞边模塑过程中溢人模具合模线或脱模销等间隙处并留在混凝土管片上的水泥砂浆。

2.0.10 拼接面采用某种方式将盾构隧道管片连接起来，管片与管片之间的接触面。

盾构隧道管片质量检测技术标准盾构隧道作为城市地下交通建设的重要组成部分，其管片质量的检测技术标准显得尤为重要。

管片质量的好坏直接关系到隧道的使用安全和运行效率，因此，建立科学、严谨的管片质量检测技术标准对于保障隧道工程质量和安全具有重要意义。

一、检测技术标准的制定背景。

盾构隧道管片质量检测技术标准的制定，是为了规范和统一管片质量检测工作，提高管片质量检测的准确性和可靠性。

隧道管片质量检测技术标准的制定，可以为工程质量的控制和管理提供技术支撑，也可以为相关工程技术人员提供标准化的操作流程和规范。

二、技术标准的主要内容。

1. 管片外观质量检测。

管片外观质量检测主要包括表面平整度、外观缺陷和尺寸偏差等内容。

表面平整度是指管片表面的平整程度，外观缺陷包括裂缝、气泡、脱模等缺陷，尺寸偏差则是指管片的实际尺寸与设计尺寸之间的偏差情况。

2. 管片材料质量检测。

管片材料质量检测主要包括混凝土强度、钢筋含量和布置质量等内容。

混凝土强度是指管片混凝土的抗压强度，钢筋含量和布置质量则是指管片内钢筋的含量和布置情况。

3. 管片连接质量检测。

管片连接质量检测主要包括接缝间隙、接触面压力和密封性等内容。

接缝间隙是指管片连接处的间隙情况，接触面压力是指管片连接处的接触面压力情况，密封性则是指管片连接处的密封情况。

4. 管片安装质量检测。

管片安装质量检测主要包括安装位置、安装偏差和安装间隙等内容。

安装位置是指管片的实际安装位置情况，安装偏差是指管片的实际安装偏差情况，安装间隙则是指管片的实际安装间隙情况。

三、技术标准的实施方法。

1. 检测设备的选择。

对于管片质量检测，需要选择适当的检测设备，如激光测距仪、超声波探伤仪、混凝土强度测试仪等，以确保检测的准确性和可靠性。

2. 检测方法的制定。

针对不同的管片质量检测内容，需要制定相应的检测方法，如采用激光测距仪进行表面平整度检测，采用超声波探伤仪进行混凝土强度检测等。

3. 检测人员的培训。

《盾构隧道管片质量检测技术标准》
盾构管片是盾构施工的主要装配构件，是隧道的最内层屏障，承担着抵抗土层压力、地下水压力以及一些特殊荷载的作用。

盾构管片是盾构法隧道的永久衬砌结构，盾构管片质量直接关系到隧道的整体质量和安全，影响隧道的防水性能及耐久性能。

针对管片，需要进行检漏测试。

下面是基本的设备技术简介。

主要用于检测在一定压力下，管片承受水压的能力，为管片的耐久性提供依据，符合国标GB/T22082-2008《预制混凝土衬砌管片》, CJJ/T164-2011《盾构隧道管片质量检测技术标准》。

试验方法渗漏检验前，应首先安装链接好渗漏检验装置，打开泄压排水孔，接通进水阀门，注入自来水，当泄压排水孔排水时关闭泄压排水孔，启动加压水泵，分级施加水压。

检验应符合下列步骤：
1.按0.05Mpa/min的加压速度，加压到0.2Mpa，稳压10min，检查管片的渗漏情况，观察侧面渗透高度，作好记录；
2.继续加压到0.4Mpa、0.6Mpa.....，每级稳压时间10min，直至加压到设计抗渗压力，稳压2h，检查管片内弧面的渗漏情况，观察侧面渗透高度，作好记录；
3.加压至0.8Mpa时，恒压2h，检查管片渗水线高度，如不超过管片厚度的1/5即为合格；
4.稳压时间内，应保证水压稳定，出现水压回落应及时补压，保证水压保持在规定压力值；
5.混凝土管片渗漏检验过程中，若因橡胶密封垫不密实出现渗漏水时，应判定试验失败，重新检验。
