ATV12变频器简单参数设置实验指导书

  • 格式：doc
  • 大小：359.50 KB
  • 文档页数：6

ATV12变频器简单参数设置实验指导书
目录
一、实验目的 (3)
二、实验设备 (3)
三、实验步骤 (3)
1.面板操作说明 (3)
2.变频器显示状态解释 (4)
3.简单启动参数设置 (4)
O配置、监视 (5)
5.出厂设置 (5)
四、实验结果 (6)
五、实验注意事项 (6)
一、实验目的
通过进行ATV12变频器简单参数设置实验，熟悉ATV12参数结构，掌握ATV12面板操作方法，积累ATV12实际操作经验。

二、实验设备
1.实验器件
ATV12H018M2
2.实验工具
万用表、螺丝刀
三、实验步骤
1.面板操作说明
2.变频器显示状态解释
3.简单启动参数设置
①实验要求：
1、选择起动/停止宏；
2、输入电机铭牌参数；
3、输入电机热保护电流。

②实验步骤：
1.按一下导航旋钮进入主菜单；旋转导航旋钮可切换REF、NON、CONF模式。

在CONF模式下按一下导航按钮找CFG，将CFG设置为STS(起动/停止宏)，按导航旋钮2S保存，按退出键退出到主菜单界面；
2.逐次进入CONF-FULL-DRC-找到电机控制菜单，依次找到“标准电机频率
BFR”、“电机额定功率NPR”、“电机额定电压UNS”、“电机额定电流NCR”、“电机额定频率FRS”、“电机额定速度NSP”，输入电机额定参数并按导航旋钮保存；
3.逐次进入CONF-FULL-FLT-THT找到电机热保护菜单，依次找到“电机热电
流ITH”、“电机热保护类型THT”、“过载故障管理OLL”、“电机热状态记
忆NTN”，更改需要的设置并按导航旋钮保存。

O配置、监视
①实验要求：
1、将LI2设置为反转；
2、将AI1设置为4-20mA信号输入；
3、将AO1设置为指示电机频率，信号类型为4-20mA；
4、到监视菜单查看逻辑输入、模拟量输入状态；
②实验步骤：
1、逐次进入CONF-FULL-FUN-“功能菜单”，在功能菜单中找RRS，将其
设置为“L2H”；
2、逐次进入CONF-FULL-IO-AI1-“AI1配置菜单”，并进入该菜单，将
AI1T设置为“0A”、CRL1设置为“4mA”、CRH1设置为“20mA”；
3、CONF-FULL-IO-AO1-找到“AO1配置菜单”，并进入该菜单，将AO1
设置为“OFR”、AO1T设置为“4A”；
4、MON-NAI- “维护菜单”，进入该菜单，LISI对应逻辑输入的状态 LI1
- LI4
5.出厂设置
①实验要求：将所有参数恢复出厂设置；
②实验步骤：CONF-FCS-找到“出厂/恢复客户参数设置”，并进入该菜单，将其设置为“INI”并按导航旋钮2S；
四、实验结果
实验者通过进行ATV12变频器简单参数设置实验，会对ATV12参数结构有更形象的认识，熟悉ATV12面板操作，积累ATV12变频器参数设置实际经验。

五、实验注意事项
1、进行变频器参数设置实验前，建议先恢复出厂设置。

2、进行恢复出厂设置时，如果参数已经是出厂设置，则不能恢复出厂设置。

3、按“模式”键或则“导航按钮”均可以切换“给定”、“监视”、“配置”。

合集下载

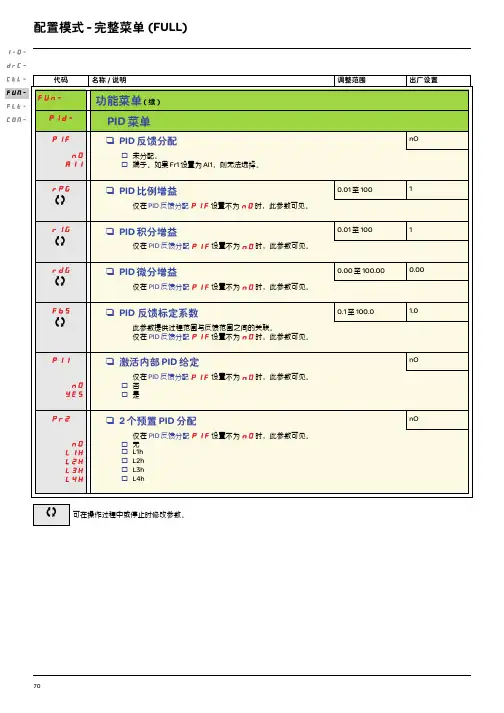

ATV12变频器安装及编程手册-6

ATV12变频器安装及编程手册-6


71
配置模式 - 完整菜单 (FULL)
I-OdrCCtLFUNFLtCOM-
代码 FUn-
PId-
AC2
T
名称 / 说明
调整范围
出厂设置
功能菜单 ( 续 )
PID 菜单 ( 续 )
M 第 2 加速时间
0.0 至 999.9 s
5.0 s
此参数仅会在系统起动时激活。 第 2 加速斜坡时间可调范围为 0.1 - 999.9 s。 从 0 加速到电机额定频率 FrS( 第 55 页 ) 所用的时间，应确保此值与被驱动负载的惯量相一致。
功能菜单 ( 续 )
PID 菜单 ( 续 )
M 4 个预置 PID 分配
nO
vv v v v
仅在 PID 反馈分配 PIF ( 第 70 页 ) 设置不为 nO 时，此参数可见。 无 L1h L2h L3h L4h
在指定 4 个预置 PID 分配 Pr4 之前，必须先指定 2 个预置 PID 分配 Pr2( 第 70 页 )。
PII
nO YES
M 激活内部 PID 给定
v v
仅在 PID 反馈分配 PIF 设置不为 nO 时，此参数可见。 否
是
Pr2
nO L1H L2H L3H L4H
M 2 个预置 PID 分配
vv v v v
仅在 PID 反馈分配 PIF 设置不为 nO 时，此参数可见。 无 L1h L2h L3h L4h
手动故障复位 功能未激活 L1h: LI1 高电平有效 L2h: LI2 高电平有效 L3h: LI3原因已经消失，当被赋值的输入或寄存器位变为 1 时故障复位。
图形显示终端上的 STOP/RESET 按钮可执行相同的功能。
ATV施耐德变频器参数设置简易

ATV施耐德变频器参数设置简易

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

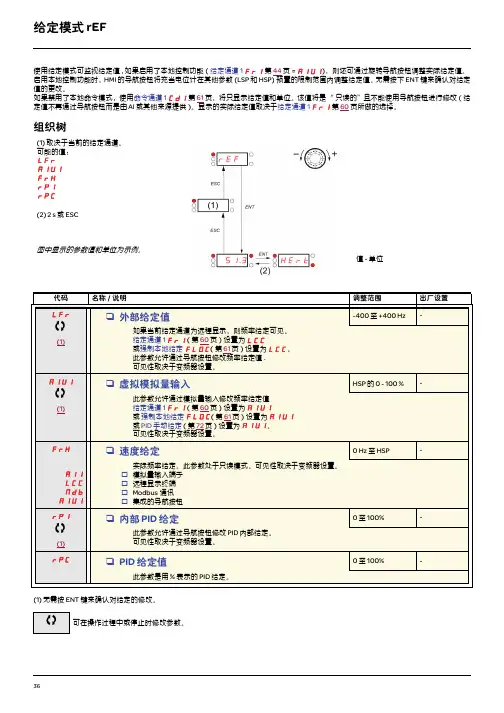

ATV12变频器安装及编程手册-4
