油气润滑操作规程LT油气润滑站使用说明书目录1．概述2．构成3．主要技术参数4．功能说明5．系统工作原理6．操作准备及操作说明1.概述本说明书是根据棒线轧机工艺要求而设计编制的。
油气润滑系统主要由一台润滑泵站、一个气源柜、和安装在机架旁的油气混合器以及空气管路、油管路、油气输送管路组成。
由润滑泵打出的润滑油经油管送至油气混合器，同时压缩空气通过空气操作柜过滤和调压后也送至油气混合器，混合后在压缩空气的带动下沿管壁进入润滑点进行润滑。
2.构成该站主要由油箱〔带电加热器、液位计、温度控制器、空气滤清器、液位控制器〕、两台高压油泵装置〔一备一用〕、溢流阀、二位二通电磁阀、过滤器、单向阀、压力表、阀门、压力控制器及气源柜和PLC电气控制箱组成。
3.主要技术参数4.功能说明4.1油气润滑站包括一台容积为800L左右的油箱，两台齿轮泵，单向阀.压力控制器，温度控制器,单筒过滤器以及管路附件等。
油箱装有液位控制器，当液位低于最低液位时发出报警或电信号；液位计用于直接观测油箱液位的上下，空气滤清器用来对进出油箱的空气进行过滤，也可以作为加油口进行加油。
齿轮泵装置，泵的供油能力为3.9l/min，其最高压力;27MPa，工作压力为;5--7MPa，电动机AC380V、0.75KW,一台工作，一台备用。
压力控制器是用来检查泵站供油压力，当压力到达设定压力时，压力控制器动作，两位两通电磁阀动作，系统卸荷。
间隔时间后系统供油压力，供油时在设定的时间内达不到设定压力控制器的调定压力时，即在电气控制装置上作出“供油压力低〞的指示。
此时应检管路齿轮泵装置及溢流阀。
单筒过滤器是用来去除泵所压出的润滑油内混入的杂质，过滤器上装有压差控制器，当压差超过一定值时发出信号，此时应立即清洗或更换滤芯。
4.2 气源柜气源柜包括气源处理件.二位二通电磁阀.压力开关等。
气源处理件是由空气过滤器，空气减压阀组合而成，在通气前，逆时针旋转减压阀调压手轮，使减压阀定值弹簧松开，然后接通气源，按顺时针方向逐渐转动手轮，是空气压力逐渐增加，直到压力表所指示的压力到达所需压力，此时通过锁紧圈锁定压力完成对减压阀的调整。
油气润滑原理油气润滑是一种常见的机械润滑方式，它通过在摩擦表面形成一层润滑膜，减少摩擦和磨损，保护机械设备的正常运转。
在工业生产中，油气润滑被广泛应用于各种机械设备和工艺装置中，起到了非常重要的作用。
本文将从油气润滑的原理入手，对其工作原理和应用进行详细介绍。
首先，油气润滑的原理是基于润滑剂的作用。
润滑剂可以分为固体润滑剂和液体润滑剂两种类型。
固体润滑剂主要包括石墨、二硫化钼等，它们能够在摩擦表面形成一层润滑膜，减少金属表面之间的直接接触，起到减少摩擦和磨损的作用。
液体润滑剂则主要包括各种油脂和润滑油，它们能够在摩擦表面形成一层润滑膜，同时在摩擦过程中起到冷却、密封和清洁的作用，从而减少摩擦和磨损。
其次，油气润滑的原理还与摩擦表面的形态和工作条件有关。
在机械设备中，摩擦表面的形态多种多样，有平面对平面、球对球、滚子对滚子等不同形式的摩擦副。
不同的摩擦表面形态对润滑剂的选择和使用有着不同的要求。
同时，工作条件如温度、压力、速度等也会影响润滑剂的性能和使用效果。
因此，在实际应用中，需要根据不同的摩擦表面形态和工作条件选择合适的润滑剂，以达到最佳的润滑效果。
最后，油气润滑的原理还与润滑系统的设计和维护有关。
润滑系统包括润滑剂、润滑装置、润滑脂和润滑油等组成部分，它们共同作用于机械设备的摩擦表面，保证其正常运转。
在润滑系统的设计和维护中，需要考虑到润滑剂的选择、润滑装置的布置、润滑脂和润滑油的更换周期等因素，以保证润滑系统的可靠性和稳定性。
综上所述，油气润滑的原理是基于润滑剂的作用，同时受到摩擦表面形态和工作条件的影响，还与润滑系统的设计和维护有关。
在实际应用中，需要综合考虑这些因素，选择合适的润滑剂和设计合理的润滑系统，以保证机械设备的正常运转和延长使用寿命。
只有深入理解油气润滑的原理，才能更好地应用于实际生产中，发挥其最大的作用。
油气润滑的工作原理
油气润滑的工作原理是通过润滑油或气体形成润滑膜来减少摩擦和磨损。
润滑油的工作原理是在摩擦表面形成一层润滑膜，使摩擦表面之间的接触减少，从而减少摩擦力和磨损。
润滑膜可以通过黏附和吸附在摩擦表面上，形成一个润滑层，使摩擦表面分离，并形成一种隔离和保护作用。
此外，润滑油还具有冷却和清洁作用，能够带走摩擦表面的热量和污染物，保持润滑油的良好性能。
气体润滑的工作原理是利用压缩气体形成气膜，减少接触面积和接触压力，从而减小摩擦和磨损。
气体润滑常用于高速轴承和气体密封等装置中。
当轴承高速旋转时，气体从轴承的进气口进入轴承内部，通过气膜形成一个气体层，隔离轴承和轴颈之间的接触，避免直接金属接触而产生摩擦和磨损。
总之，油气润滑的工作原理都是通过形成润滑膜或气膜，减少接触面积和接触压力，从而减小摩擦和磨损。
同时，润滑油和压缩气体还能够具有冷却和清洁作用，保持系统的稳定性和正常运行。

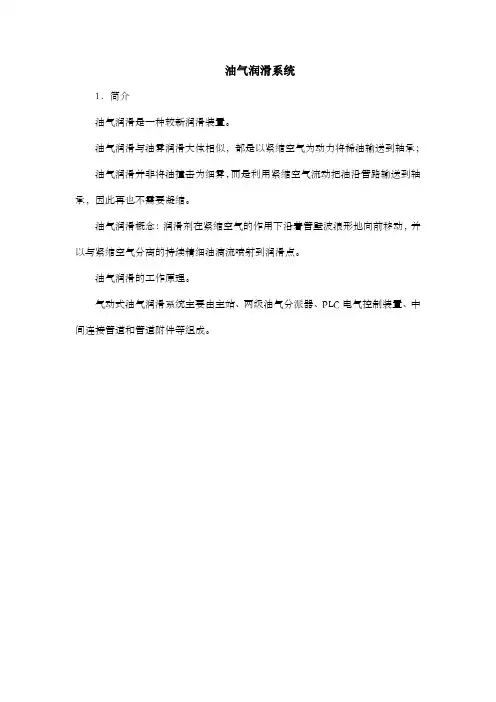

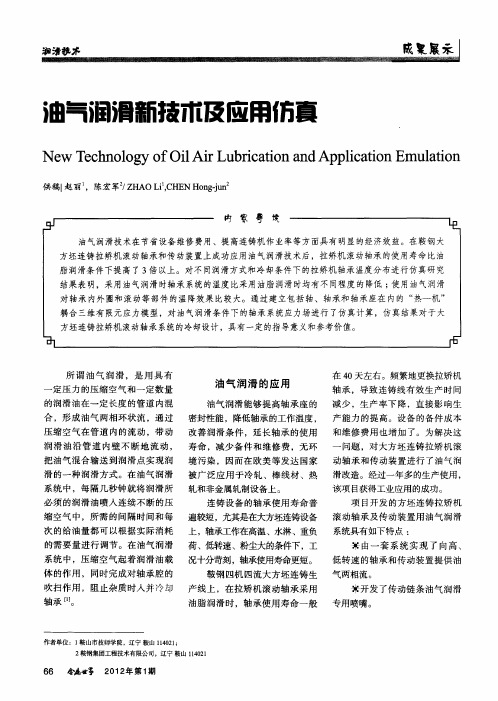

油气润滑系统1．简介油气润滑是一种较新润滑装置。
油气润滑与油雾润滑大体相似，都是以紧缩空气为动力将稀油输送到轴承；油气润滑并非将油撞击为细雾，而是利用紧缩空气流动把油沿管路输送到轴承，因此再也不需要凝缩。

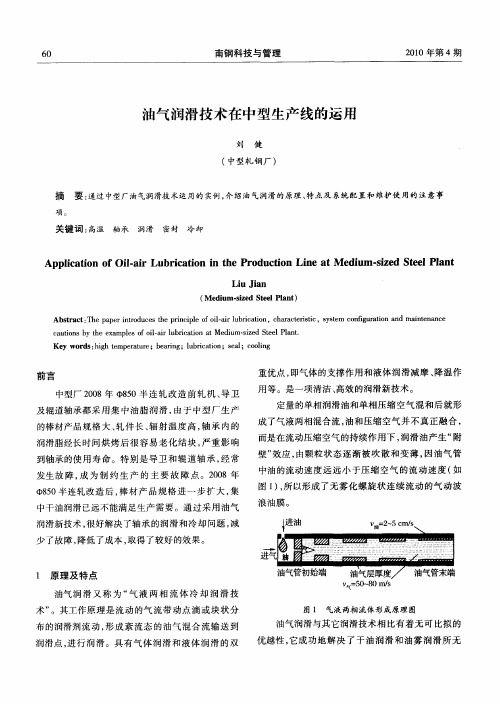

油气润滑概念：润滑剂在紧缩空气的作用下沿着管壁波浪形地向前移动，并以与紧缩空气分离的持续精细油滴流喷射到润滑点。
油气润滑的工作原理。
气动式油气润滑系统主要由主站、两级油气分派器、PLC电气控制装置、中间连接管道和管道附件等组成。
主站是润滑油供给和分派，紧缩空气处置、油气混合和油气流输出和PLC电气控制的总成。
按照受润滑设备的需油量和事前设定的工作程序接通气动泵。
紧缩空气通过紧缩空气处置装置进行处置。
润滑油经递进式分派器分派后被输送到与紧缩空气网络相连接的油气混合块中，并在油气混合块中与紧缩空气混合形成油气流从油气出口输出进入油气管道。
在油气管道中，由于紧缩空气的作用，使润滑油沿着管道内壁波浪形地向前移动，并逐渐形成一层薄薄的持续油膜。
经油气混合块混合而形成的油气流通过油气分派器的分派，最后以一股极为精细的持续油滴流喷射到润滑点。
油气分派器可实现油气流的多级分派。
由于进入了轴承内部的紧缩空气的作用，即便润滑部位取得了冷却，又由于润滑部位维持着必然的正压，使外界的脏物和水不能侵入，起到了良好的密封作用。
2．目前的应用情况德国克虏伯钢厂的一套四机架冷带钢连轧机，1—3机架采用正弯辊，第4机架采用正弯辊，轧制速度约1350m／min，弯辊力正弯40t，负弯35t。
工作辊轴承采用四列圆锥轴，用脂润滑，轴承寿命平均约1200h。
改成油气润滑，利用一般极压齿轮油(DIN51502)，黏度为220mm2／s，每轴承耗油量每1h为0．02L，总耗油量仅为耗脂量的十分之一。
工作辊轴承寿命提高3倍多，平均达到4000h。
前苏联新利比兹克钢厂的一套五机架冷带钢轧机，其设计参数与我国宝钢的冷轧机同，轧制压力约3000t，设计轧速1800m／min，弯辊力约52t，由于热轧板形等原因，实轧制速度限制在1200m／min。
四川德胜钢铁有限公司炼钢厂六流方坯连铸机切后出坯辊道油气润滑系统设计方案报告2016年02月概述油气润滑作为一种使用微量的润滑剂确能使轴承达到最佳的润滑效果,现在已被越来越多的用户所接受和使用;炼钢厂六流方坯连铸机切后及出坯辊道轴承最初设计也是采用干油润滑,从设备投入生产以来,发现干油润滑经常有润滑不到位情况发生,而且点对点加油也很麻烦,如果有的轴承座油打不到位,就会给生产带来了一定的影响;而且连铸机的工作环境温度高且有水侵蚀,采用传统干油润滑方式的弊端为此显现;烟台澳瑞特润滑设备有限公司为其六流方坯连铸机切后及出坯辊道轴承进行了油气润滑系统改造的方案设计;本方案说明规定了油气润滑系统的技术参数、工艺参数、设备组成及规格、改造的可行性分析方面等内容;油气润滑的优点：1．技术先进●典型的“气液两相流体冷却润滑技术”●形成的气液“两相膜”承载能力大大提高,因润滑不良引起的在线烧轴承现象得以杜绝;轴承采购及储备费用降低60％以上;●由于润滑膜厚度的增加,使润滑膜形成率提高,具有优良的润滑减磨作用;●实现以均等的时间分配润滑油的方式,润滑油可以连续输送;●因润滑剂消耗量极其微小,不会产生多余的热量;●润滑油可以实现按需分配,油气分配均匀并可实现按比例分配;●连续不断的压缩空气有利于轴承的冷却;●压缩空气在轴承内部能保持约正压,能阻止脏物、水或乳化液的侵入,使轴承具有良好的密封性能;●能使用高粘度的机械油甚至半流动润滑脂●有非常完善的对油气润滑系统的工作状况进行监控的手段2．经济优势●润滑油基本实现零排放,利用率99％以上;●与传统的润滑方式相比,大大减少了润滑剂的消耗量,大幅度地节省了开支;所有轴承每小时耗油量仅为284ml,全年按7000小时计算为1988升,即约10桶油200L/桶●轴承寿命与使用传统干油相比至少可以提高3倍以上,在线烧轴承的现象得以杜绝;轴承采购费用大幅降低;●管道布置简单,大大减少了管道系统的安装和维护费用;●受润滑设备的运行成本大幅降低,投资回收期短;根据我们以往的经验,此套设备投入使用在一年内收回投资成本是是现实可以预期的;3．环境友好●不产生油雾,不污染环境,有利于环境保护●轴承座不需要再清洗,打开时轴承表面光亮;●避免了对循环使用的冷却水的污染,减少了冷却水的处理费用;1 油气润滑系统的技术参数油气润滑系统的技术参数系统气压工作压力:4～6bar系统工作电源:220VAC,50Hz泵:气动泵系统工作方式: 系统先于连铸机冷却水启动开启前启动,后于冷却水关闭后关闭,主站中的泵为间歇工作制,工作频率和间歇时间通过PLC程序来进行调节和控制系统电耗:约小时压缩空气消耗量:约213Nm3/h润滑油消耗量：约248ml/h系统型号：MS1/400-8CK系统总重：约240公斤/套工艺要求系统能实现连续不间断运转并保证稳定供给润滑油,保证所用轴承处于良好的受润滑状态;系统具备以下两种工作状态:远程启动工作状态及就地启动工作状态系统能对供油量进行调节;2 设备规格及功能描述原理图及元件清单：供气部分：用于向系统提供带压力的压缩空气并和润滑油混合产生油气状气液两相流体,包括如下元件：空气压力继电器气动减压阀带压力表空气滤清器气动截止阀二位二通气动电磁阀压力表以上气动元件集成在装配板上形成完整供气组件并在接口预留一个接口便于配管;供油部分：向润滑点供给可调节的润滑油量,以使润滑点处于良好的受润滑状况,设备包括如下部分：油箱及其附件：内部经十年防锈处理的洁净的钢质油箱,容量400升;油箱上配有加油孔、通风过滤器、目视液位计及液位控制继电器等附件;泵组件：2台泵,一台工作一台备用,泵每工作一个行程可输出定量的润滑油；泵为间歇工作制,工作频率和间歇时间通过PLC程序来进行调节和控制;泵出的润滑剂由管道连接至递进式分配器;压力显示：1块压力表用于显示供油油压;JS油气分配器：从递进式分配器分配出来的油在油气油气混和分配器里和已经处理过的压缩空气进行混合并形成油气混合物后通过JS油气分配器供给润滑点;控制装置及检测元件部分：采用PLC控制系统,并配有带有液晶显示器的操作面板,系统上配置有继电器输出模块以便于与用户机组的控制系统进行信号交换;电子控制及监控装置包括如下部分：电源： 220VAC或,50Hz适配电源,预留相应接线端子;控制电源：24VDC及相关的整流、配电装置;递进式分配器监控：感应接近开关监测递进式分配器以及分配器之前的系统元件的工作状况;油位监控：液位计监测油箱报警位和故障停泵位;压缩空气压力监控：压力开关监测系统的压缩空气操作压力;接线电缆用户机组主电源至油气润滑系统控制柜的电源接线电缆用户机组控制系统至油气润滑系统控制柜的信号线接线电缆机组主操室至油气润滑系统控制柜的接线电缆远程按钮用户选配：用于远程方式启动油气润滑系统,装设于主操室,三个按钮分别为“启动”、“停止”、及“故障确认”;远程显示灯用户选配：用于远程显示油气润滑系统的工作状况,两个显示灯分别为：绿色表示系统工作正常,红色显示系统故障Jetsplit油气分配器：油气混合物经JS型油气分配器分配后输送到润滑点对轴承起润滑作用；同时其中的压缩空气从轴承座溢出时带走轴承摩擦热并使轴承座内部产生一个微正压以防止外界粉尘与水的侵入;Jetsplit油气分配器属上海ORT公司的专利产品;中间连接管道及管道附件接头、管夹等部分由压缩空气车间管路气源至润滑系统供气部分接口的管道；由润滑主站油气出口至油气分配器之间的连接管道；由油气分配器至润滑点之间的连接管道；橡胶软管组件：油气管路上所需柔性连接的软管组件;注：管道可采用普通钢或不锈钢无缝钢管;车间管线推荐采用不锈钢管道,机体配管推荐采用铜管或金属软管,以便安装时可以免酸洗直接安装;3. 连铸机采用油气润滑系统的可行性分析轴承使用油气润滑与使用干油润滑的比较油气润滑系统目前已在国内一百多家的钢厂里的连铸、线棒材轧机、辊道、磨煤机开式齿轮、矫直机工作辊、行车轨道、高速导卫上得到成功应用;并有部分油气润滑设备出口使用,系统一直运行稳定良好,取得了很好的经济效益和整体效益,因此方坯连铸机进行油气润滑改造不存在任何的技术风险和障碍;由于油气润滑要求轴承座须有适当的密封,因此连铸机辊组轴承座原有的骨架油封需保留,但为了油气管路中的压缩空气能顺利外溢,从而保证系统供给轴承的油气流连续、通畅,现行的密封唇口朝里的安装方式必须改为唇口朝外,即将骨架油封反过来装配;这样可保证轴承座里的压缩空气能顺利顶开密封外溢,且使轴承座内部相对外界拥有一个约的正压;这样一来,就可防止外界的冷却水和氧化铁皮进入轴承座内部,同时外溢的压缩空气又会带走大量的热量,这使得轴承拥有了一个相当良好的运行环境,再加上源源不断供给的润滑油,就避免了轴承的异常损坏,从而极大地提高轴承和辊组寿命;采用了油气润滑后,轴承座里不得有干油,这是因为干油对油气的传输非常不利,轴承在装配时应抹些稀油;。
油气润滑分配器工作原理
油气润滑是以油为介质的一种新型润滑方式，其特点是：利用压缩空气（或称油气流）将润滑油（或称为气相沉积油），在两个润滑腔中，经分配阀、管道和齿轮泵的作用，将润滑油分配到各润滑腔内。
其工作原理如下：
在压缩空气（或称油气流）的作用下，润滑油路中的油，在分配阀处被分配到各润滑腔内，被分配的润滑油通过管道送到各润滑腔内。
由于油气分离器的作用，润滑油进入分配阀后被分离成气体和液体两部分。
首先进入分配阀的是气体部分，当压缩空气通过分配器时，首先通过分配器的顶部进入到第一润滑腔内。
在此过程中，由于分配器内空气压力比润滑油压力低（约为0.05~0.10MPa），润滑油从顶部进入分配器后形成低压区，随着活塞向下运动，气体压力逐渐增大。
在活塞向下运动过程中，由于受到活塞杆的顶压作用，气体从顶部进入第二润滑腔内。
气体从第二润滑腔进入第一润滑腔后形成高压区，其压力可达10MPa以上。
—— 1 —1 —。
