高压开关动特性测试仪使用步骤

BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。

该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。

该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。

并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。

2）对开关操动电压适应范围大，DC60V—220V均可操作。

3）能自动判别并显示开关操作中的错误指令和不成功操作。

4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。

5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。

6）测试仪体积小、重量轻、便于携带。

7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。

8）仪器自带220V/5A直流操作电源，可现场操动各种开关。

并具有延时（一秒钟）断电功能。

9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。

三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。

高压开关动特性测试仪目录一、概述 (2)二．测试项目 (2)三．主要技术参数 (2)四．测试仪面板示意图 (3)五、使用说明 (4)1、时间测量时的接线方式 (4)2、速度行程测量时的接线方式 (5)3、速度传感器的安装 (5)3．1 少油开关方能速度传感器的安装及使用3．2 SF6开关速度传感器的安装及使用3．3 真空开关速度传感器的安装使用4、开机测试六、注意事项 (8)七、清单 (9)附一：高压开关动特性测试仪外触发的使用说明 (10)附二：仪器测量原理 (12)一、概述高压开关动特性测试仪是在电力工业部“八五”电力测试设备推广项目（GKC-Ⅳ－91021高压开关动特性测试仪）的基础上根据广大用户反馈意见――操作不简便而精心设计的一种换代产品，该仪器除了保留同类型产品的优点外，其主要特点在于：采用了大屏幕液晶显示屏，全汉字输出，菜单式操作，即每一步操作均由汉字提示，使现场试验人员操作极其简便，除通过硬件实现提高抗干扰水平外，在软件上也编制了抗干扰程序，大大提高了试验数据的可靠性；采用面板式微型打印机，可打印各种测试数据和速度波形，便于分析保存。

该仪器适用于10 ~ 500kV少油、真空、SF6高压断路器动特性综合测试，也可用于低压电器，如接触器、继电器的分合闸时间、同期性的测量二、测试项目测试项目最大时间测量3 s最大速度测量20m/s最大测量行程mm传感器测试通道数开距超程油开关分合闸时间同期性弹跳次数弹跳时间重合闸时间刚分速度刚合速度600*直线传感器12路SF6开关刚分速度刚合速度200*直线传感器12路真空开关平均速度辅助测量法3路三、主要技术参数1、最大测量速度：20 m/s，分辨率：0.01 m/s2、最大测量行程：油开关-- 600 mm （由不同型号传感器定），SF6开关-- 200 mm真空开关(辅助测量法)3、最大测量时间：3 s ，分辨率：100μs4、测试通道数：12路，其中A通道测速度，A、B、C、D、E、F、G、H、I、J、K、L测断口时间5、电源：AC 220V ±10%；50Hz ±2%6、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式打印机7、外形/ 重量：358×258×240 mm /5 kg四、开关仪面板示意图内同步是测试仪内部提供的信号，当继电器动作时（即黄灯或绿灯亮时），同时也给了测试仪一个测试开始的信号。

HTGK-HI高压开关动特性测试仪HTGK-HI高压开关动特性测试仪器操作说明1．合闸试验：仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示图12；图 12一级菜单首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13），此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源，还需设置输出多少电压0V到220V 之间；第二项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，如果没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。

测试仪选项内的设定均能自动保存，就是说如果下次开机还是这个设定就不需要改动了 HTGK-HI高压开关动特性测试仪图 13 二级菜单然后就可以选择二级菜单中的合闸试验进行合闸试验。

图17 合闸试验设置试验最大时间，比如开关合闸时间大概在200ms内，我们可以设置0.3S，这样就可以节约时间，仪器不用等待采样过长时间。

点击运行，就会进入如图18所示界面。

图18 合闸运行中如果没有错误的话就会进入结果显示画面，但是如果继电器或开关没动作就会出现如图19，20所示提示： HTGK-HI高压开关动特性测试仪图19 继电器错误图20开关错误2．分闸试验：仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示图12；首先选择开关种类，油开关，真空开关，六氟化硫开关，出现二级菜单（如图13），此时可以进入仪器设置，平均速度，刚合分速度（真空开关无）设置本仪器；仪器设置是指本仪器的设置：第一项：选择内外电源，如选择内电源还需设置输出多少电压0V到220V之间；第二项：选择内外触发；第三项：如安装直线传感器就选择直线传感器，如安装角度传感器就选择角度传感器，如果没安装传感器就选择无，选择好后还需选择直线传感器的型号25mm或250mm、或者设置角度传感器的距离角度比。

高压开关机械特性测试仪的操作及操作规程高压开关机械特性测试仪的操作高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理本领，能防范强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。

针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟掌控模块，试验时可通过内附直流电源直接掌控开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。

操作安全要求请阅读下列安全注意事项，以免人身损害，并防止该产品或与其相连接的任何其它产品受到损坏。

为了避开可能发生的不安全，该产品只可在规定的范围内使用。

1.只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。

2.使用适当的电源线。

只可使用该产品专用、并且符合该产品规格的电源线。

3.正确地连接和断开。

当测试导线与带电端子连接时，请勿任意连接或断开测试导线。

4.产品接地。

该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。

为了防止电击，接地导体必需与地面相连。

在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5.注意全部终端的额定值。

为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。

在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6.请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作该产品。

7.使用适当的保险丝。

只可使用符合该产品规定类型和额定值的保险丝。

8.避开接触暴露电路和带电金属。

产品有电时，请勿触摸暴露的接点和部位。

9.在有可疑的故障时，请勿操作。

如怀疑该产品有损坏，请联系维护和修理人员进行检查，切勿连续操作。

10.测试结束后要等放电完毕再拆除测试线。

日常保养该仪器是精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。

编号:GK-H-CZ-15内容简介本手册专门提供给使用该测试仪的人员使用。

使用人员应仔细阅读本手册，阅读完对应章节后可做模拟试验，以便熟悉测试仪的原理和操作流程。

◆第一章提供了该测试仪的大概功能和简介。

◆第二章提供了时间测量的接线方式、操作流程及其数据分析。

◆第三章提供了速度测量的接线方式、操作流程及其数据分析。

◆第四章提供了重合闸测量的接线方式、操作流程及其数据分析。

◆第五章提供了开关测试过程中您可能遇到的问题，以及如何解决该问题的一些建议。

附录将GK—H系列高压开关动特性测试仪速度传感器的安装、使用一一进行了说明。

目录第一章特色与性能1.1主要特色1.2测试项目及术语定义1.3性能指标第二章时间测量2.1测量原理及接线方式2.2操作流程2.3数据分析第三章速度测量3.1测量原理及接线方式3.2操作流程3.3数据分析第四章重合闸测量4.1测量原理及接线方式4.2操作流程第五章问题解疑5.1错误报告5.2简易故障排除附速度传感器安装、使用说明第一章特色与性能1.1主要特色GK—H系列高压开关动特性测试仪是新一代高压开关测试设备。

它具有以下一些新的特色：※强大的内部数据处理功能能够对全部12个数据通道进行处理，处理过程迅速快捷，独特的数据过滤技术及先进的内部算法，有效地过滤了光电头移动时抖动带来的数据奇点问题，测试结果准确。

※全汉字菜单输出及提示人机界面友好，方便用户输入设定信息，整机界面全部采用汉字显示或汉字打印方式，从而便于现场人员使用。

菜单式的界面使测量方式简单清晰，易学易懂。

※测试方式可由用户整定软件设计上采用了目前流行的面向对象设计风格，从而使用户可以自行整定测试方式，如参考通道、测试时间、动作方式等，从而使得测试仪变得易于维护，提高了可靠性。

※完善的测试数据深入查看功能测试完成后，用户不仅可以看到测量结果，也可以按下某键进一步查看获得这些结果的原始数据，这样有利于用户对结果的准确性以及可能的故障作进一步的分析、判断。

武汉恒电高测电气有限公司 WuHan HengDian GaoCe Electric Co.，Ltd电话：************传真：************网址： .cn 邮箱：**************地址：武汉市江汉经济开发区目录一． 概述 (3)二． 功能与特点 (3)三、技术指标 (5)四、术语定义 (5)五、面板结构 (7)六、断口线的连接 (7)七、传感器的选配 (9)八、打印机的使用 (10)１.自检: (10)2 .运行: (11)3 .换纸: (11)九、测试程序 (12)十、查看历使数据 (17)十一、日常维护 (17)十二、产品的成套性 (18)十三、售后服务 (19)十五、传感器安装图 (20)电话：************传真：************网址： 邮箱：**************地址：武汉市江汉经济开发区一． 概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

机械特性参数是判断断路器性能的重要参数之一。

HDGK-F 型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

二． 功能与特点2.1测试功能（1） 合（分）闸顺序 （12）超行程（2） 合（分）闸最大时间 （13）过行程（3） 三相不同期 （14）刚合（分）速度（4） 同相不同期 （15）最大速度（5） 合（分）闸时间 （16）平均速度（6） 动作时间 （17）金短时间（7） 弹跳时间 （18）无流时间（8） 弹跳次数 （19）电流波形曲线(动态)（9） 弹跳幅度 (20) 时间行程速度动态曲线(ms)电话：************传真：************网址： .cn 邮箱：**************地址：武汉市江汉经济开发区（10）行程 (21) 时间行程速度动态曲线(mm)（11）开距单位均为: 时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作;（2）适且500KV 电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合,重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源, 可选择范围:30-270V/10A)，不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.如需其它电源可外输入。

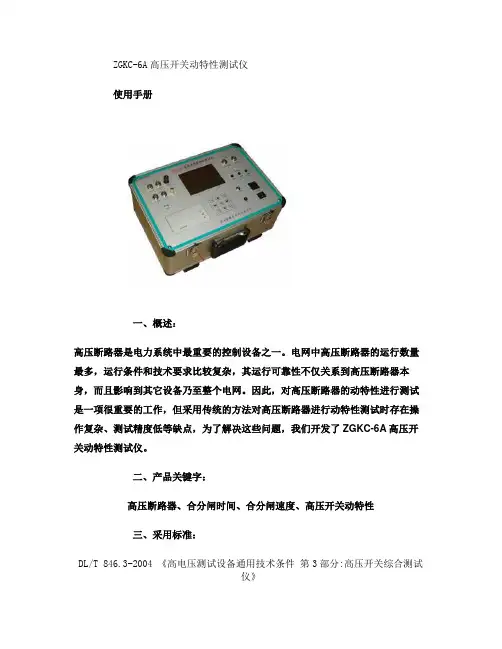

ZGKC-6A高压开关动特性测试仪使用手册一、概述：高压断路器是电力系统中最重要的控制设备之一。

电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。

因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZGKC-6A高压开关动特性测试仪。

二、产品关键字：高压断路器、合分闸时间、合分闸速度、高压开关动特性三、采用标准：DL/T 846.3-2004 《高电压测试设备通用技术条件第3部分:高压开关综合测试仪》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》四、仪器特点：1. 320×240超大液晶显示器、高速热敏打印机；2. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；3. 具有1个标准USB接口，配备pc机上层软件，可使用台式电脑对试验数据进行分析、保存、管理等；4. 仪器面板键盘操作，轻快便利；5. 可测试6通道时间及同期；6. 可测试一路速度，配备滑线电阻、线位移、角位移等传感器，几乎涵盖所有型号开关的测试；7. 设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；8. 内部抗干扰电路可以抵御现场感应的10kV高压，保护断口安全、可靠。

五、主要技术参数：1. 测试项目1.1 时间测量1.1.1 同时测量6个断口的固有分、合闸时间及同期性；1.1.2 弹跳次数、弹跳时间；1.2 速度及行程测量1.2.1 刚分速度、刚合速度、最大速度；1.2.2 开距、超程及总行程；1.2.3 分、合闸瞬时速度，并绘制“行程—时间（S-t）”曲线；1.3 显示断口状态波形；1.4 重合闸试验测试；1.5 低电压试验；2. 主要技术参数2.1 最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；2.2 行程测试范围：6mm～650mm（由传感器的长度决定）；2.3 行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm (滑线电阻传感器；2.4 时间测试范围：10ms～12s，2.5 时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；2.6 最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；2.7 测试通道7路：6路断口时间，1路速度；2.8 电源：AC220V±10%；50Hz±1Hz；2.9 操作电源输出：电压30V～220V可调，电流15A，数字程控调整，连续工作时间3s；3.术语定义3.1. 时间测量3.1.1 分（合）闸时间分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。

高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。

该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。

其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。

该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。

测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。

在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。

测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。

测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。

测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。

总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。

前言:使用本产品前，请认真参阅使用说明，以减少不必要的人身及设备意外损害！您可以随时向本公司技术服务部电话咨询，也可以联系本公司技术服务部工程师培训及现场试验指导。

在使用仪器前，确定仪器接地。

输出电源严禁短路。

任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。

（详情点击进入官网或来电咨询）一、概述GSGK-HB高压开关特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家最新标准JJG1120-2015，对GSGK-HB高压开关特性测试仪进行了升级。

为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

1.仪器自动识别断口分、合闸状态，防止误操作。

2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。

3.机内可存储100组测试结果。

4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。

独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。

如其中一个控制回路坏掉了，不影响使用。

7.本仪器可进行电动和手动分合测试。

8.可进行高、低电压实验，自动寻找最低分或合闸电压。

9.重合闸试验，可做合分、分合，分合分等参数测量。

10.真空接触器（单线圈）参数测量。

11.全自动完成断路器老化试验（寿命测试）。

GKC-6A高压开关动特性测试仪操作规程引用标准：
武汉新电电气GKC-6A高压开关动特性测试仪说明书
1、操作步骤：
1、仪器采用320 X 24液晶显示，开机后可看到三种试验可选择：
常规试验、重合闸试验、低电压试验。

2、光标默认显示在“测试”上，通过面板上的左、右箭头按键，可以将光标移到“设置”或“重算”上。

3、进入设置后，页面显示默认值，可以使用键盘上的上箭头“f或下箭头“J 来选择需要修改的配置，当前修改的配置立刻会变成黑白反色光标显示，然
后用左箭头“―或右箭头“―来更改所选的配置值。

修改完成后按下键盘上的“退出”按键就修改成功了。

返回后光标会停到“测试”上，按下键盘上的“确认”按钮，就可以根据刚才的试验配置来进行开关试验。

4、目前断口状态为合闸，所以需要做显示的是“开始分闸”，完成分闸试验后，需要做合闸试验，这样就可以完成一次分合闸试验，之后界面上有显示。

5、如果按下右箭头“T”左箭头“J；还可以看到更多的试验数据，如果按下下箭头“J 或上箭头“f；可以选择观察分闸数据或打印整个试验数据。

二、注意事项：
1、内部直流电源为短时工作的操作电源，容量很小，不要超过说明书参数使用。

2、接断口线之前，必须先接好地线，以便内部抗感应高压回路投入工作，避免损坏仪器断口通道
3 、仪器的外同步为带电同步方式，外同步线为带电同步方式，外同步与分合闸控制线共用。

4、采用内、外同步时，一定要在仪器菜单中作相对应的选择，以免仪器得不到同步信
号。

关于开关动特性测试仪的使用测试仪操作规程开关动特性测试仪是一种可以掌控电压的仪器，现在很多地方都会用到这个仪器，它可以测试出很多有关于电压的数据，那么我们在使用这种开关动特性测试仪都需要注意开关动特性测试仪是一种可以掌控电压的仪器，现在很多地方都会用到这个仪器，它可以测试出很多有关于电压的数据，那么我们在使用这种开关动特性测试仪都需要注意哪些方面呢？实在的操作方法是什么呢？下面就和大家简单说下我们在使用开关动特性测试仪时需要注意哪些方面。

我们在使用开关动特性测试仪的时候，确定要本身来调整它的开关，这也是为了避开发生接触到取样块的情况。

另外假如机器蓦地发生死机的情形，我们也不用挂念，只要按一下复位按钮就可以。

有时候开关动特性测试仪会发生显示屏亮度太暗的情况，这时候就需要调整亮度，只要按下背光调整的按钮就可以。

由于使用开关动特性测试仪时间太久，打印机会发生无法正常打印的情况，在这种情况下，我们就需要立马关上开关动特性测试仪，大约半分钟以后再打开就可以了，这时候打印机就可以正常的运行了。

zui后为了延长开关动特性测试仪的使用寿命，我们zui好一个月做一次检查和维护，不过基原来讲开关动特性测试仪的使用寿命还是很长的，很少会显现故障情况。

开关动特性测试仪自身接线起来比较的便利，操作起来也比其他仪器简单很多，因此现在越来越多的地方都用到了开关动特性测试仪。

另外为了保护开关动特性测试仪，假如延时不关机的话那么它会自动切断自身的电源，起到保护的作用。

以上就是我们在使用开关动特性测试仪时需要注意的几个问题，大家可以发觉开关动特性测试仪是一种特别有用的仪器。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

目录一、概述 (2)二、主要测试项目及功能 (2)三、主要技术指标 (2)四、术语定义 (3)五、接线操作方法 (3)六、功能键介绍 (3)七、操作说明 (4)八、采样尺安装 (5)九、注意事项 (7)十、保养、维修 (8)十一、运输、贮存 (8)十二、开箱及检查 (8)十三、其它 (9)衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

一、概述GKC系列高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。

它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内外多油、少油开关、真空开关，六氟化硫开关的动特性测试。

GKC可测多油、少油开关、真空开关、六氟化硫开关。

二、主要测试项目及功能１．12个断口的固有分、合闸时间；２．重合闸时间；３．分、合闸最大不同期性；４．刚分、刚合速度；５．弹跳时间及幅度；６．开关开距及开关超行程（真空开关、预置开关行程）；７．分、合闸平均速度；８．显示、打印速度－距离曲线三、主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%4、工作条件工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg四、术语定义刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。

平均速度：开距/时间开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。

高压开关机械特性测试仪培训高压开关机械特性测试仪是一种能对高压开关进行机械特性测试的专用仪器，它可以对开关的机械性能进行测试，主要包括分合闸时间、分合闸距离、分合闸速度等指标。

这种测试仪在电力系统中起着重要的作用，因此对于电工工程师来说，熟练掌握高压开关机械特性测试仪的使用方法是非常必要的。

在这篇文章中，将会详细介绍高压开关机械特性测试仪的使用及其相关的培训。

一、高压开关机械特性测试仪的使用方法1.准备工作在使用高压开关机械特性测试仪之前，需要进行一些准备工作。

首先，需要将测试仪与电源连接。

其次，需要将测试仪的电源插头插入插座并打开开关，将测试仪连接到高压开关并开启机械特性测试，确保测试仪处于正常工作状态。

2.测试在进行测试之前，需要先设置测试的模式、参数和时间。

测试仪已经预先设置好了检测参数，并且提供了多种测试模式和各种可能的测试参数选项。

根据测试要求进行选择，例如测试的过程时间、分合闸距离、分合闸速度等。

在设置好测试模式和参数之后，可以开始测试了。

测试仪会自动控制高压开关进行分闸和合闸，同时记录数据。

测试完毕后，测试仪将自动保存测试结果并输出测试报告，包括分、合闸时间、距离以及速度。

测试完毕后，需要注意关闭设备电源并拔掉插头。

二、高压开关机械特性测试仪的相关培训熟练掌握高压开关机械特性测试仪的使用方法，需要进行相关培训，具体包括以下几个方面：1.仪器的学习首先需要了解高压开关机械特性测试仪的组成、功能和特点，掌握仪器的操作方法以及如何判断仪器是否正常工作。

在学习过程中，可以参考仪器的说明书和相关视频教程，了解其原理和使用方法。

2.测试技术的学习测试技术是掌握测试仪器必不可少的一部分，在了解测试仪器的基础上，还需要了解如何进行高压开关机械特性测试以及如何分析测试结果。

同时需要学会对测试结果进行评估和判断，并采取必要的措施。

3.安全知识在进行高压开关机械特性测试前，需要了解必要的安全知识，避免在使用过程中出现安全事故。

赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。

一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。

按确定键，仪器进入菜单操作界面。

屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

1、主菜单设置测试前，仪器的各种操作状态的设置。

1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。

如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

②传感器安装：根据测速传感器安装位置不同，选取相别。

如果是三相联动机构，一般选在“A”相。

③测试时长：指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。

④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。

仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。

RDKG-12A高压开关动（机械）特性测试仪使用说明书武汉融德电测科技有限公司尊敬的用户：感谢您购买本公司RDKG-12A高压开关动（机械）特性测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●仪器到现场后，请首先将仪器保护地与现场大地接好，方可进行其它接线与操作；试验完后关掉电源，再拆其它线，最后拆除地线。

●使用仪器前请检查输入电源是否为交流220 V，否则可能损坏仪器。

●仪器内部有高压，为保障安全，请勿擅自拆机。

●使用产品时，请按说明书规范操作。

●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

●图片仅供参考，请以实物为准。

目录一、技术参数 (6)二、性能特点 (8)三、术语定义 (9)四、面板布置 (11)五、菜单操作说明 (13)六、现场连线 (23)七、传感器的安装 (24)八、仪器的配套性与售后服务 (27)九、生命周期 (27)附录一、测试图形和数据 (27)附录二、内触发接线图 (29)附录三、断口接线图 (30)RDKG-12A 高压开关动（机械）特性测试仪阅读提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。

一、技术参数1、使用环境①输入电源：220V±10% 50Hz±10% 大气压力86～106kpa②温度：－10～40℃湿度≦80%RH2、安全性能①绝缘电阻＞2MΩ②介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。

3、基本参数①时 间： 量程 25000.0ms 最小分辩率0.01ms 误差 250 ms 档位 0.01ms±2个字 2500 ms 档位 0.1ms±2个字 25000 ms 档位 1ms±2个字②合闸电阻：量程 10 KΩ 分辨率 1Ω （选配功能-B 有此功能） ③石墨触头：量程 250 ms 分辨率0.1ms （选配功能-C 有此功能） ❍速 度： 量程 20.00m/s 分辩率0.01m/s 误差 0-2m/s 以内 ±0.1m/s±1个字 2m/s 以上 ±0.2m/s±1个字 ⏹行 程：量 程 分辩率 误 差真空断路器 50.0mm 0.1mm0.1±1个字 SF6断路器 300.0mm1mm少油断路器600.0mm⑥电 流： 量程 20.00A 分辩率0.01A☐输出电源： DC0～300V 数字可调/20A （瞬时工作），分辨率1V 。
