HTGK-HI高压开关动特性测试仪面板介绍

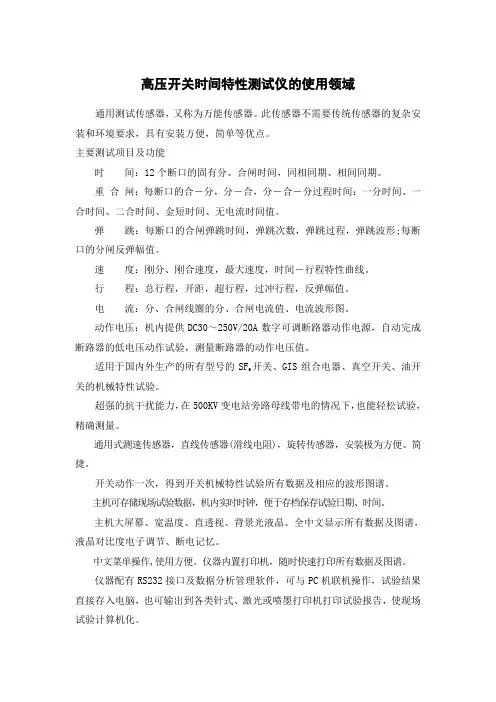

高压开关时间特性测试仪的使用领域通用测试传感器，又称为万能传感器。

此传感器不需要传统传感器的复杂安装和环境要求，具有安装方便，简单等优点。

主要测试项目及功能时间：12个断口的固有分、合闸时间，同相同期、相间同期。

重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

行程：总行程，开距，超行程，过冲行程，反弹幅值。

电流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

开关、GIS组合电器、真空开关、油开适用于国内外生产的所有型号的SF6关的机械特性试验。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器，直线传感器(滑线电阻)，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。

仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有RS232接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入电脑，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

HTGK-IV高压开关动特性测试仪是华天电力为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。

它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

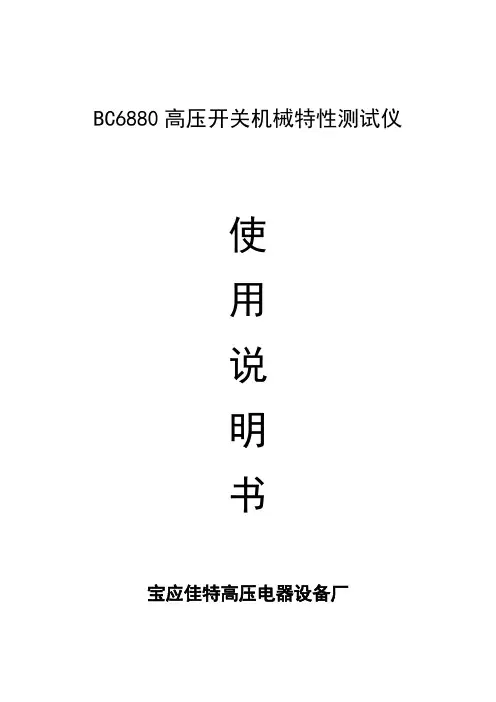

BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。

该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。

该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。

并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。

2）对开关操动电压适应范围大，DC60V—220V均可操作。

3）能自动判别并显示开关操作中的错误指令和不成功操作。

4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。

5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。

6）测试仪体积小、重量轻、便于携带。

7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。

8）仪器自带220V/5A直流操作电源，可现场操动各种开关。

并具有延时（一秒钟）断电功能。

9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。

三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。

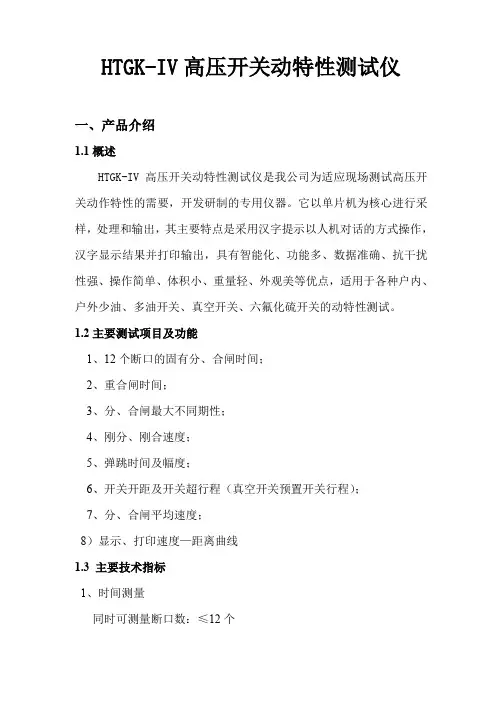

HTGK-IV高压开关动特性测试仪一、产品介绍1.1概述HTGK-IV高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。

它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能1、12个断口的固有分、合闸时间；2、重合闸时间；3、分、合闸最大不同期性；4、刚分、刚合速度；5、弹跳时间及幅度；6、开关开距及开关超行程（真空开关预置开关行程）；7、分、合闸平均速度；8）显示、打印速度—距离曲线1.3 主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：1000mm分辨率：1mm3、测量误差时间测量误差：1行程测量误差：1.4、速度测量范围：0—20m/s5、内置电源输出电压：20V—230V 误差：1%6、工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：040 C使用环境湿度：≤90体积：400350200mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。

平均速度：开距除以时间等于平均速度。

开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。

开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。

总行程：开关开距+开关超行程。

二、面板介绍2.1 面板布置图2.2时间测试端口面板左上角插座为时间测试端口。

将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A 相B 相C 相。

接线如上右图。

公共端插口连接测试线至各相断口动触头(动触头相互短路连接汇合)。

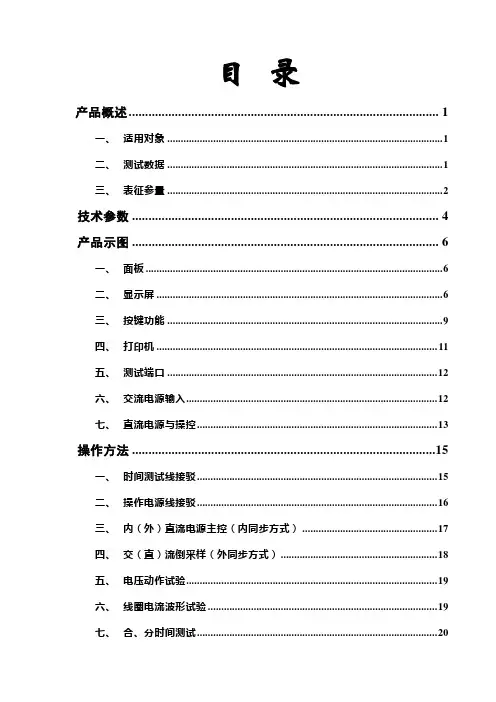

目录产品概述 (1)一、适用对象 (1)二、测试数据 (1)三、表征参量 (2)技术参数 (4)产品示图 (6)一、面板 (6)二、显示屏 (6)三、按键功能 (9)四、打印机 (11)五、测试端口 (12)六、交流电源输入 (12)七、直流电源与操控 (13)操作方法 (15)一、时间测试线接驳 (15)二、操作电源线接驳 (16)三、内（外）直流电源主控（内同步方式） (17)四、交（直）流倒采样（外同步方式） (18)五、电压动作试验 (19)六、线圈电流波形试验 (19)七、合、分时间测试 (20)八、合-分时间测试 (22)九、分-合时间测试 (23)十、传感器安装 (24)十一、预置速度定义测速 (26)十二、坐标分析功能---从S-T图形上测速 (29)典型开关实战案例 (31)六氟化硫开关时间、速度测试 (31)常见故障及处理 (41)一、故障排除 (41)二、售后服务 (41)维护与保养 (42)一、日常保养 (42)二、重要提示 (42)附录 (45)一、高压开关试验专业知识 (45)二、操动机构表 (50)产品概述一、适用对象本仪器适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。

亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。

二、测试数据1.时间：固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间合-分时间（重合闸）分-合时间（重合闸）2.速度：刚分（刚合）速度分闸（合闸）最大速度指定时间段（行程段、转动角度段）平均速度3.行程：动触头行程（开距）接触行程（插入行程）分闸反弹幅值4.低电压动作特性5.操作电流特性1三、表征参量1. 测试数据页中各参数表示的意义：t分闸或合闸时间t D弹跳时间指一次分合闸操作中，动静触头第一次分合之后发生的所有接触离合的累计时间值t A A相相内不同期t B B相相内不同期t C A、B相相间不同期：指一组开关中最大的相间不同期S 总行程—指动触头从运动开始前的静止位臵到运动结束后的静止位臵间的位移S j接触行程—开关的触头之间与其连接的任何导电部分之间的位移。

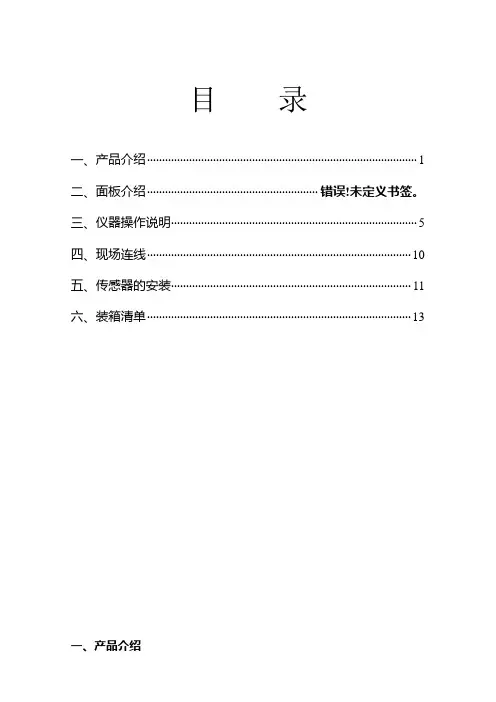

目录一、产品介绍 (1)二、面板介绍·······················································错误！未定义书签。

三、仪器操作说明 (5)四、现场连线 (10)五、传感器的安装 (11)六、装箱清单 (13)一、产品介绍1.1概述HTGK-IV高压开关动特性测试仪是华天电力为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。

它以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

本仪器最大的不同在于可以配置通用测速传感器（加速度传感器）。

传统的测速传感器通常用滑线电阻器或光电传感器（分光栅和光电编码器两种），这几种都由运动和静止两部分组成。

测速时，分别安装于开关的运动部件（动触头或提升杆）和静止部件（将军帽座或开关基座）上，而且配合要好。

这样，针对不同的开关就需要制作很多不同的安装支架，现场安装和拆卸都很困难。

我公司经过多年的研究，将加速度技术运用于开关测速中，解决了开关现场测速传感器安装难、配合难、测试难的技术难题.通用测试传感器，又称为万能传感器。

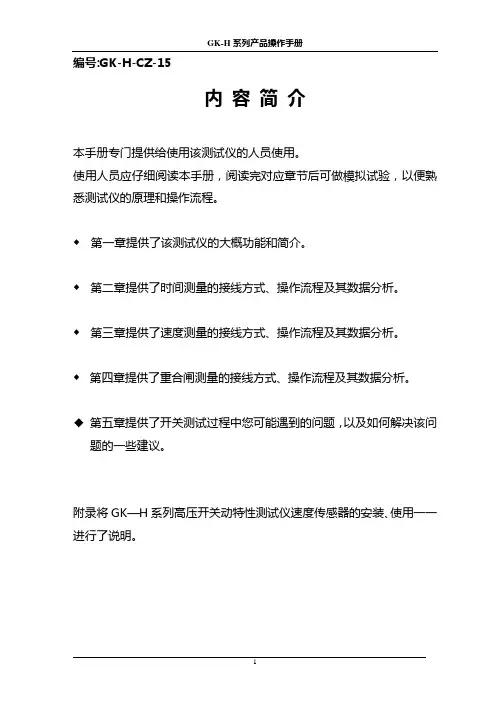

编号:GK-H-CZ-15内容简介本手册专门提供给使用该测试仪的人员使用。

使用人员应仔细阅读本手册，阅读完对应章节后可做模拟试验，以便熟悉测试仪的原理和操作流程。

◆第一章提供了该测试仪的大概功能和简介。

◆第二章提供了时间测量的接线方式、操作流程及其数据分析。

◆第三章提供了速度测量的接线方式、操作流程及其数据分析。

◆第四章提供了重合闸测量的接线方式、操作流程及其数据分析。

◆第五章提供了开关测试过程中您可能遇到的问题，以及如何解决该问题的一些建议。

附录将GK—H系列高压开关动特性测试仪速度传感器的安装、使用一一进行了说明。

目录第一章特色与性能1.1主要特色1.2测试项目及术语定义1.3性能指标第二章时间测量2.1测量原理及接线方式2.2操作流程2.3数据分析第三章速度测量3.1测量原理及接线方式3.2操作流程3.3数据分析第四章重合闸测量4.1测量原理及接线方式4.2操作流程第五章问题解疑5.1错误报告5.2简易故障排除附速度传感器安装、使用说明第一章特色与性能1.1主要特色GK—H系列高压开关动特性测试仪是新一代高压开关测试设备。

它具有以下一些新的特色：※强大的内部数据处理功能能够对全部12个数据通道进行处理，处理过程迅速快捷，独特的数据过滤技术及先进的内部算法，有效地过滤了光电头移动时抖动带来的数据奇点问题，测试结果准确。

※全汉字菜单输出及提示人机界面友好，方便用户输入设定信息，整机界面全部采用汉字显示或汉字打印方式，从而便于现场人员使用。

菜单式的界面使测量方式简单清晰，易学易懂。

※测试方式可由用户整定软件设计上采用了目前流行的面向对象设计风格，从而使用户可以自行整定测试方式，如参考通道、测试时间、动作方式等，从而使得测试仪变得易于维护，提高了可靠性。

※完善的测试数据深入查看功能测试完成后，用户不仅可以看到测量结果，也可以按下某键进一步查看获得这些结果的原始数据，这样有利于用户对结果的准确性以及可能的故障作进一步的分析、判断。

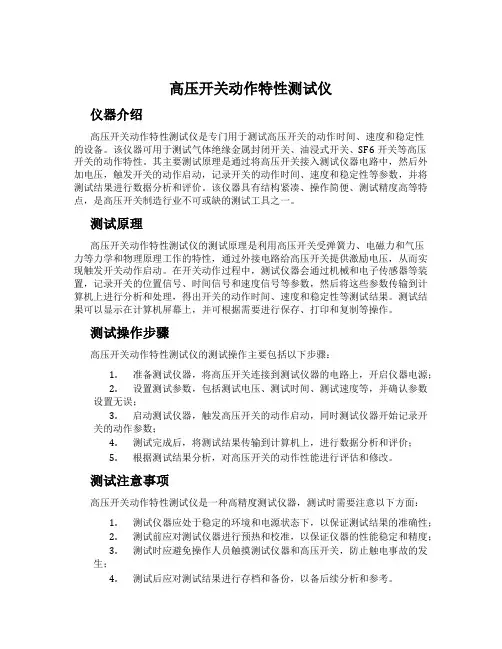

高压开关动作特性测试仪仪器介绍高压开关动作特性测试仪是专门用于测试高压开关的动作时间、速度和稳定性的设备。

该仪器可用于测试气体绝缘金属封闭开关、油浸式开关、SF6开关等高压开关的动作特性。

其主要测试原理是通过将高压开关接入测试仪器电路中，然后外加电压，触发开关的动作启动，记录开关的动作时间、速度和稳定性等参数，并将测试结果进行数据分析和评价。

该仪器具有结构紧凑、操作简便、测试精度高等特点，是高压开关制造行业不可或缺的测试工具之一。

测试原理高压开关动作特性测试仪的测试原理是利用高压开关受弹簧力、电磁力和气压力等力学和物理原理工作的特性，通过外接电路给高压开关提供激励电压，从而实现触发开关动作启动。

在开关动作过程中，测试仪器会通过机械和电子传感器等装置，记录开关的位置信号、时间信号和速度信号等参数，然后将这些参数传输到计算机上进行分析和处理，得出开关的动作时间、速度和稳定性等测试结果。

测试结果可以显示在计算机屏幕上，并可根据需要进行保存、打印和复制等操作。

测试操作步骤高压开关动作特性测试仪的测试操作主要包括以下步骤：1.准备测试仪器，将高压开关连接到测试仪器的电路上，开启仪器电源；2.设置测试参数，包括测试电压、测试时间、测试速度等，并确认参数设置无误；3.启动测试仪器，触发高压开关的动作启动，同时测试仪器开始记录开关的动作参数；4.测试完成后，将测试结果传输到计算机上，进行数据分析和评价；5.根据测试结果分析，对高压开关的动作性能进行评估和修改。

测试注意事项高压开关动作特性测试仪是一种高精度测试仪器，测试时需要注意以下方面：1.测试仪器应处于稳定的环境和电源状态下，以保证测试结果的准确性；2.测试前应对测试仪器进行预热和校准，以保证仪器的性能稳定和精度；3.测试时应避免操作人员触摸测试仪器和高压开关，防止触电事故的发生；4.测试后应对测试结果进行存档和备份，以备后续分析和参考。

总结高压开关动作特性测试仪是一种非常有用的测试工具，它可以对高压开关的动作特性进行全面、精确的测试和分析。

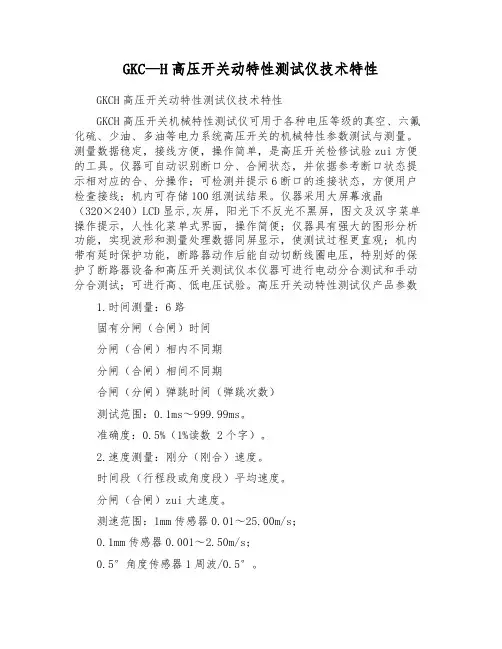

GKC—H高压开关动特性测试仪技术特性GKCH高压开关动特性测试仪技术特性GKCH高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。

测量数据稳定，接线方便，操作简单，是高压开关检修试验zui方便的工具。

仪器可自动识别断口分、合闸状态，并依据参考断口状态提示相对应的合、分操作；可检测并提示6断口的连接状态，方便用户检查接线；机内可存储100组测试结果。

仪器采用大屏幕液晶（320×240）LCD显示,灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；机内带有延时保护功能，断路器动作后能自动切断线圈电压，特别好的保护了断路器设备和高压开关测试仪本仪器可进行电动分合测试和手动分合测试；可进行高、低电压试验。

高压开关动特性测试仪产品参数1.时间测量：6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.1ms～999.99ms。

准确度：0.5%（1%读数 2个字）。

2.速度测量：刚分（刚合）速度。

时间段（行程段或角度段）平均速度。

分闸（合闸）zui大速度。

测速范围：1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5°。

3.行程测量：动触头行程（行程）。

接触行程（开距）。

过冲行程或反弹行程（幅值）。

传感器：50mm，辨别率：0.1mm。

传感器：300mm（选配），辨别率：1mm。

360°线传感器：360°，辨别率：0.5°。

准确度：1%。

4.显示屏：320×240液晶屏，对比度可调。

5.数据存储：可存储100组测量数据。

6.打印机：高速热敏打印机。

7.沟通电源：AC220V10%；50Hz2%。

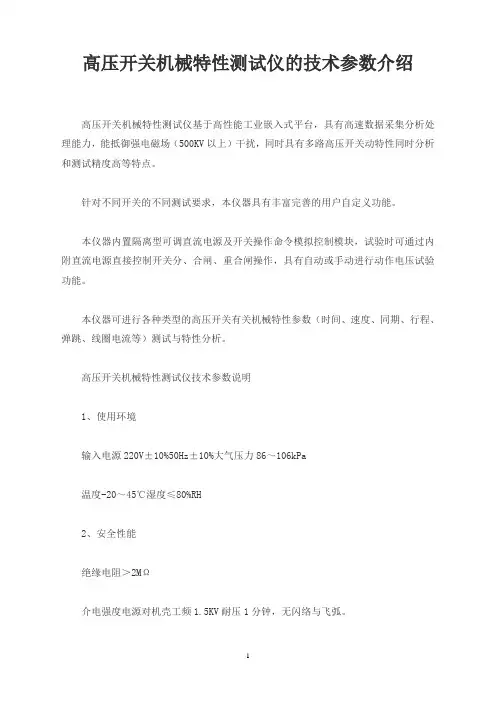

高压开关机械特性测试仪的技术参数介绍
高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力，能抵御强电磁场（500KV以上）干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。

针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。

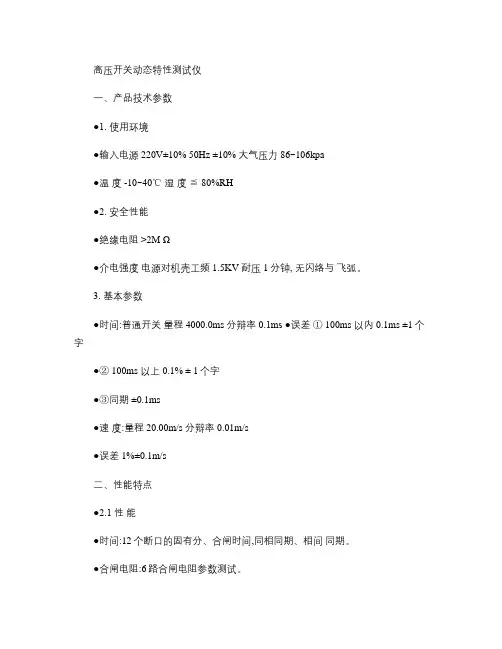

高压开关机械特性测试仪技术参数说明
1、使用环境
输入电源220V±10%50Hz±10%大气压力86～106kPa
温度-20～45℃湿度≤80%RH
2、安全性能
绝缘电阻＞2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、基本参数
时间：量程8000.0ms分辨率0.1ms误差≤0.1％
速度：量程20.00m/s分辨率0.01m/s误差≤1％±0.01
线圈电流：量程30.00A分辨率0.01A误差≤1％
线圈电阻：量程27.0KΩ分辨率0.1Ω误差≤1％
输出电源：DC0～270V数字可调／20A分辨率1V误差≤1％尺寸重量：340mm(L)×240mm(W)×210mm(H)10.3kg
标签:
高压开关机械特性测试仪。

HGKC-V智能开关机械特性分析仪使用说明书西安华万电力技术有限公司━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━地址：西安市长乐东路2号邮编：710043电话：（029）82468658 传真：（029）82468658一、产品配置单测试仪主机一台附件箱一个直线位移传感器一只角位移传感器一只传感器连接电缆两条触头状态连接线两条合分闸输出线一条储能电源输出线一条外接电源输入线一条电源线一条短接线一条万用传感器支架一套二、产品概述HGKC-V开关机械特性测试仪是根据DL/T 846.1~DL/T 846.9 — 2004《高压开关综合测试仪》，DL/T596-1996《电力预防性试验规程》而研发的新一代测试仪。

可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等开关的机械特性参数(时间、同期、弹跳、行程、速度、操作电压、电流、反弹、主端口与辅助开关的配合时间、机械操作等各项数据及波形)，精确的分析计算功能，可灵活定义开关的速度，大容量数据存储直接存在硬盘，并可进行数据导入导出，方便查看，打印。

仪器自带内部可调直流电源，可进行合闸、分闸、重合闸测试，也可进行低电压动作试验。

面板式宽幅高速热敏打印机能随时打印全部数据及动作特性曲线。

Window操作系统，触摸屏操作，大屏幕彩色液晶显示屏。

配有上位机软件能进一步对数据分析、存储和各种报表的打印。

广泛应用于供电系统、开关生产厂家、工矿、冶金、铁路等用电部门进行出厂、交接、预防及检修试验。

三、产品特点采样精度高：精确的采样技术，采样频率40000Hz，位移精度16位。

内置操作电源：内置可调直流电源，带短路保护功能，可同时满足低电压和高电压动作试验。

人性化界面：window操作系统，大屏幕彩色液晶触摸屏，软键盘字符输入，可新建开关型号、速度定义及完成相关参数的保存、删除、设置、测试、分析等操作。

断路器动特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：< 1000mm分辨率：1mm3．测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%RH体积：400⨯350⨯200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。

高压开关动特性测试仪的分（合）闸输出接线及外同步接线
说明
仪天成电力设备有限公司是专业生产销售高压开关动特性测试
仪的技术型厂家，拥有十多年的行业技术经验，自公司成立以来，一直从事电力设备行业，与国内多家大公司签订了长期合作的合约。

售后三月包换，三年质保，终身保修！
本文就高压开关动特性测试仪的接线做以下说明。

试验时，按下图接线：
现场试验时，如果采用仪器内部电源，就要选择“内同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黄色）接入到仪器面板的“分合闸控制”端口（航空插头）。

接线时注意切断高压开关装置自有的操作电源（断开空开或者拔掉保险），以免两种电源冲突。

如果采用仪器外部电源，使用高压开关自有的控制电源，就要选择“外同步方式”，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“外同步”端口（航空插头）。

注意：
以上两个端口相互对立，采用一根电缆，一种方式只接一个通道，（内、
外同步共用一根线）试验时内、外同步不能同时都接线。

以上为YTC3970高压开关动特性分析仪的接线讲解。

H T G K-H I高压开关动特性测试仪25088HTGK-HI高压开关动特性测试仪一、概述HTGK-HI高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。

它以ARM7为核心进行采样、处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字、图表显示结果并打印输出。

具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

1、主要测试项目及功能：1）12个断口的固有分、合闸时间；2）重合闸时间；3）分、合闸的同相不同期性与最大不同期性；4）弹跳时间与真空开关弹跳次数；5）开关开距及开关超行程，合闸过冲行程，分闸反弹幅值；6）刚分、刚合速度；7）分、合闸最大速度；8）分、合闸平均速度；9）显示、打印速度—距离曲线；10）操作电流曲线2、主要技术指标：1）时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.01ms2）开关开距、开关超行程、弹跳幅度测量量程：< 250mm分辨率：0.01mm3）测量误差时间测量误差：±1%行程测量误差：±1mm4）速度测量范围：0—20m/s5）内置电源输出电压：20V—220V 误差：1%6）工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%体积：400⨯350⨯200mm3重量：7kg3、术语定义刚合速度：开关合（闸）过程中，动触头与静触头接触瞬间的运动速度。

注：测试有困难时，常以刚合前10ms内的平均速度表征。

刚分速度：开关分（闸）过程中，动触头与静触头分离瞬间的运动速度。

注：测试有困难时，常以刚分后10ms内的平均速度表征。

平均速度：开距除以时间等于平均速度。

图1 合闸曲线分析图2分闸曲线分析二、面板介绍面板布置图图3 面板时间测试端口图 4 断口图 5 断口接线面板左上角插座（图 4）为时间测试端口。

赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。

一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。

按确定键，仪器进入菜单操作界面。

屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

1、主菜单设置测试前，仪器的各种操作状态的设置。

1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。

如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。

②传感器安装：根据测速传感器安装位置不同，选取相别。

如果是三相联动机构，一般选在“A”相。

③测试时长：指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。

④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。

仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
