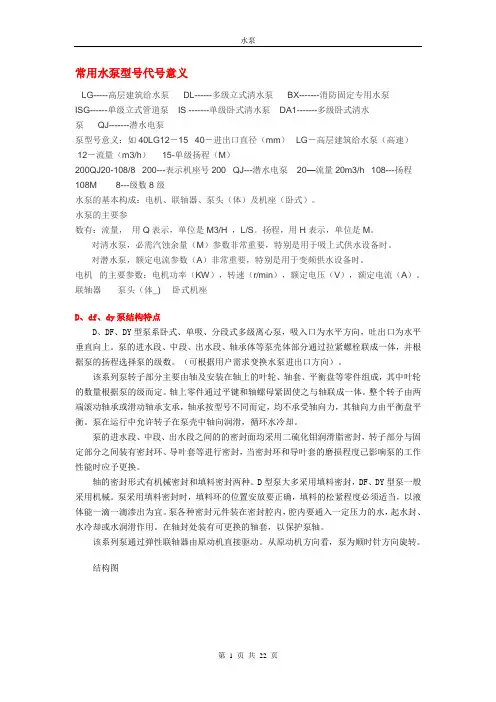

常用水泵型号代号LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8 200---表示机座号200QJ---潜水电泵20—流量20m3/h 108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。

联轴器泵头（体_) 卧式机座水泵相关知识1.什么叫泵？答：通常把提升液体，输送液体或使液体增加压力，即把原动的机械能变为液体能量的机器统称为泵。

2.泵的分类？答：泵的用途各不相同，根据原理可分为三大类：1.容积泵2.叶片泵3.其他类型的泵3.容积泵的工作原理答：利用工作容积周期性变化来输送液体，例如：活塞泵、柱塞泵、隔膜泵、齿轮泵、滑板泵、螺杆泵等。

4.叶片泵的工作原理？答：利用叶片和液体相互作用来输送液体，例如：离心泵、混流泵、轴流泵、旋涡泵等5.离心泵的工作原理？答：离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

由于离心泵的作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到增加，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸水池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

6.离心泵的特点？答：其特点为：转速高，体积小，重量轻，效率高，流量大，结构简单，性能平稳，容易操作和维修；其不足是：起动前泵内要灌满液体。

液体精度对泵性能影响大，只能用于精度近似于水的液体，流量适用范围：5-20000立方米/时，扬程范围在3-2800米。

7.离心泵分几类结构形式？各自的特点和用途？答：离心泵按其结构形式分为：立式泵和卧式泵，立式泵的特点为：占地面积少，建筑投入小，安装方便，缺点为：重心高，不适合无固定底脚场合运行。

卧式泵特点：适用场合广泛，重心低，稳定性好，缺点为：占地面积大，建筑投入大，体积大，重量重。

例如：立式泵有ISG立式离心泵，DL立式多级泵，潜水电泵。

卧式泵有ISW泵、D型多级泵、SH型双吸泵、B型、IH型、BA型、IR型等。

按扬程流量的要求并根据叶轮结构组成级数分为：A.单级单吸泵：泵有一只叶轮，叶轮上一个吸入口，一般流量范围为：5.5-300m2/h，H在8-150米，流量小，扬程低。

B.单级双吸泵：泵为一只叶轮，叶轮上二个吸入口。

流量Q在120-20000 m2/h，扬程H在10-110米，流量大，扬程低。

A.单吸多级泵：泵为多个叶轮，第一个叶轮的排出室接着第二个叶轮吸入口，以此类推。

8.什么叫ISG立式泵，其结构特点？答：ISG立式泵是单级吸离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口相同，仿似一段管道，可安装在管道的任何位置，故取名为ISG立式泵，结构特点：为单级单吸离心泵，进出口相同并在同一直线上，和轴中心线成直交，为立式泵。

9. ISG型立式泵的结构特点及优点？答：ISG型立式离心泵的结构特点、优越性为：第一：泵为立式结构，电机盖与泵盖联体设计，外形紧凑美观，且占地面积小，建筑投入低，如采用户外型电机则可置于户外使用。

第二：泵进出口口径相同，且位于同一中心线，可象阀门一样直接安装在管道上，安装极为简便。

第三：巧妙的底脚设计，方便了泵的安装稳固。

第四：泵轴为电机的加长轴，解决了常规离心泵与电机轴采用联轴器传动而带来严重的振动问题。

泵轴外加装了一个不锈钢套。

第五：叶轮直接安装在电机加长轴上，泵在运行时无噪音，电机轴承采用低噪音轴承，从而确保整机运行时噪音很低，大大改善了使用环境。

第六：旺泉该泵轴封采用机械密封，解决了常规离心泵填料密封带来的严重渗漏问题，密封的静环和动环采用钛合金碳化硅、碳化钨制成，增强了密封的使用寿命，确保了工作场地的干燥整洁。

第七泵盖上留有放气孔，泵体下侧和两侧法兰上均设有放水孔及压力表孔，能确保泵的正常使用和维护。

第八：独特的结构以致勿需拆下管道系统，只要拆下泵盖螺母即可进行检修，检修极为方便。

10.新型立式泵分几类及其相互之间的共同点？及各自用途？答：A、ISG型单级单吸立式清水泵。

用于工业和生活给排水，高层建筑增压，送水采暖，制冷空调循环，工业管道增压输送，清洗，给水设备及锅炉配套。

使用温度≤80。

C。

B、IRG型单级单吸热水泵。

用于冶金，化工，纺织，木材加工，造纸以及饭店，浴室，宾馆等部门锅炉高温增压循环输送，使用温度≤120。

C。

C、IHG型单级单吸化工泵。

用于轻纺，石油，化工，医药，卫生，食品，炼油等工业输送化学腐蚀道油泵。

是常规输油泵的理想产品，适用于油库，炼油厂，化工等行业以及企事业单位动力部门输送油及易燃、易爆液体，使用温度120。

C以下。

E、GRG高温型；F、IHGB不锈钢防爆型；G、YG油泵型；H、ISGD低转速型。

11.泵的基本参数？答：流量Q（m3/h），扬程H（m），转速n(r/min),功率（轴功率和配用功率）P（kW），效率η（%），汽蚀余量（NPSH）r (m) , 进出口径φ（mm），叶轮直径D（mm）,泵重量W（kg）。

12.什么叫流量？用什么字母表示？用几种计量单位？如何换算？如何换算成重量及公式？答：单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/minG=QρG为重量ρ为液体比重例:某台泵流量50 m3/h，求抽水时每小时重量？水的比重ρ为1000公斤/立方米。

解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h13.什么叫额定流量，额定转速，额定扬程？答：根据设定泵的工作性能参数进行水泵设计，而达到的最佳性能，定为泵的额定性能参数，通常指产品目录或样本上所指定的参数值。

如：50-125 流量12.5 m3/h为额定流量，扬程20m为额定扬程，转速2900转/分为额定转速。

14.什么叫扬程？用什么字母表示？用什么计量单位？和压力的换算及公式？答：单位重量液体通过泵所获得的能量叫扬程。

泵的扬程包括吸程在内，近似为泵出口和入口压力差。

扬程用H表示，单位为米（m）。

泵的压力用P表示，单位为Mpa（兆帕），H=P/ρ.如P为1kg/cm2，则H=（lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m1Mpa=10kg/c m2,H=(P2-P1)/ρ(P2=出口压力P1=进口压力)15.什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。

有效功率即：泵的扬程和质量流量及重力加速度的乘积。

Pe=ρg QH (W) 或Pe=γQH/1000 （KW）ρ：泵输送液体的密度（kg/m3）γ：泵输送液体的重度γ=ρg （N/ m3）g：重力加速度（m/s）质量流量Qm=ρQ (t/h 或kg/s)16.什么叫汽蚀余量？什么叫吸程？各自计量单位表示字母？答：泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。

???摴愠l单位用米标注，用（NPSH）r。

吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。

例如：某泵必需汽蚀余量为4.0米，求吸程Δh？解：Δh=10.33-4.0-0.5=5.83米17. 什么是泵的特性曲线？包括几方面？有何作用？答：通常把表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线，实质上，离心泵性能曲线是液体在泵内运动规律的外部表现形式，通过实测求得。

特性曲线包括：流量-扬程曲线（Q-H），流量-效率曲线（Q-η），流量-功率曲线（Q-N），流量-汽蚀余量曲线（Q-（NPSH）r），性能曲线作用是泵的任意的流量点，都可以在曲线上找出一组与其相对的扬程，功率，效率和汽蚀余量值，这一组参数称为工作状态，简称工况或工况点，离心泵最高效率点的工况称为最佳工况点，最佳工况点一般为设计工况点。

一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。

在实践选效率区间运行，即节能，又能保证泵正常工作，因此了解泵的性能参数相当重要。

18.什么是泵的全性能测试台？答：能通过精密仪器准确测试出泵的全部性能参数的设备为全性能测试台。

国家标准精度为B级。

流量用精密蜗轮流量计测定，扬程用精密压力表测定。

吸程用精密真空表测定。

功率用精密轴功率机测定。

转速用转速表测定。

效率根据实测值：n=rQ102计算。

性能曲线按实测值在座标上绘出。

水泵离心泵卧式离心泵(5)管道离心泵(17)离心化工泵(44)单吸离心泵(2)多级离心泵(8)磁力离心泵(3)离心清水泵(4)双吸离心泵(5)保温离心泵(1)压滤机专用泵(1)直联式离心泵(2)耐腐砂浆泵(0)强制循环泵(1)驱动泵磁力驱动泵(17)涡轮泵W型涡轮泵(3)磁力传动涡轮泵(1)隔膜泵气动隔膜泵(10)电动隔膜泵(5)螺杆泵浓浆螺杆泵(3)三螺杆泵(2)单螺杆泵(5)纸浆螺杆泵(2)双螺杆泵(13)排污泵潜水排污泵(8)自吸式排污泵(6)立式排污泵(5)液下排污泵(15)无堵塞排污泵(8)自动搅匀排污泵(9)耐腐蚀污水泵(1)砂浆/泥浆泵砂浆泵(1)渣浆泵(1)污水泥浆泵(3)化工泵螺杆化工泵(1)液下化工泵(1)自吸泵自控自吸泵(1)无堵塞自吸泵(1)清水自吸泵(4)自吸排污泵(1)立式自吸泵(2)自吸式磁力驱动泵(6)耐腐自吸泵(7)不锈钢自吸泵(5)无密封自吸泵(1)管道循环泵磁力循环泵(1)立式/多级管道泵(1)多级管道泵(5)衬里管道泵(1)抽油泵离心输油泵(1)润滑油泵(2)自吸式离心油泵(7)管道油泵(1)加油泵(5)齿轮油泵(30)异型泵产品纸浆泵(1)电动往复泵(2)潜水泵深井潜水泵(7)其他切线流泵(1)液下泵(4)沥青泵(1)屏蔽泵(1)滚柱泵(1)水泵控制箱(2)阻尼器(1)叶片泵(1)计量泵(24)水力喷射器(1)船用泵(1)电机(2)转子泵(2)加药装置,加药泵(4)氨泵(2)二氧化氯投加装置(0)胶体磨(2)往复泵(7)磷化液专用泵(1)多级泵立式多级泵(5)卧式多级泵(2)真空泵水喷射真空泵(1)真空机组(4)水环真空泵(18)旋片式真空泵(15)干式真空泵系列(3)消防泵单吸消防泵(6)多级消防泵(4)水泵配件电机(1)密封垫(1)机械密封(1)给水设备流给水设备(7)消防给水设备(4)泵站(1)齿轮泵中高压齿轮泵(2)高压齿轮泵(7)浆料泵液下浆料泵(6)一、离心泵的使用1.开机前的准备水泵开机前，操作人员要进行必要的检查工作，以确保水泵的安全运行。

常用水泵规格、型号、参数一览表

常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。

型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。

参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。

2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。

型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。

参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。

3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。

型号：IH50 32 160，各数字代表的含义与 IS 型类似。

参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。

二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。

1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。

型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。

参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。

2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。

型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

各种水泵代号含义

下面是水泵型号大全应该对你有帮助，谢谢IS清水泵ISGB便拆清水泵ISW卧式清水泵SG型清水管道泵S.SH双吸泵YT单吸清水泵YW漩涡泵ZX自吸泵、ISG立式清水泵ISR型单吸热水泵IRG型立式热水泵IRGB立式便拆热水泵ISWR卧式热水泵SGR热水管道泵IH化工泵IHG立式化工泵IHGB立式便拆化工泵SGP管道化工泵DF多级化工泵GDLP多级化工泵FSB氟塑料合金泵FB耐腐蚀泵AFB单级化工泵IHF氟塑料化工泵FY耐腐蚀化工泵FYS氟合金液下泵IY单击油泵AY离心油泵YG立式油泵YGB立式便拆热水泵SGB管道油泵ISWB卧式油泵WRY热油泵CYZ自吸油泵‘KCB齿轮油泵2CY双齿轮油泵2CG高温齿轮油泵多级清水泵D清水多级泵MD耐磨多级泵DC锅炉给水泵DG锅炉给水泵DL立式多级泵DLR立式多级热水泵GDL立式多级泵TSWA卧式多级泵LG立式多级管道泵AS.AV潜水排污泵WQ无堵塞排污泵WL立式排污泵WY液下排污泵GW管道排污泵HW蜗壳混流泵ZW自吸排污泵WG污水泵PW污水泵PWL立式污水泵NL立式泥沙泵NWL立式泥浆泵YPN卧式泥浆泵YPNL立式泥浆泵LXL卧式浆泵ZJ渣浆泵ZJM渣浆泵M.AH.HH渣浆泵I-1B螺杆浓浆泵QJ深井潜水泵QS冲水潜水泵QY油沁潜水泵SZ.SK水环式真空泵ZKB真空泵SZB真空泵X真空泵CQ磁力驱动泵CQF塑料磁力驱动泵CQB不锈钢磁力驱动泵ZCQ自吸磁力驱动泵PB屏蔽泵QBY气动隔膜泵DBY电动隔膜泵XBD消防泵WFB自控自吸泵N冷凝泵NW输水泵\。

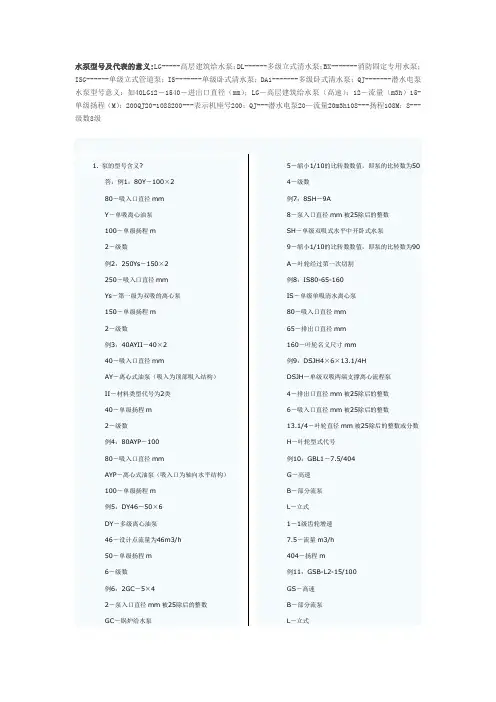

水泵型号及代表的意义..

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级1. 泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3? ?JZ－中机座? ?250－流量，升/时? ?1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ ││ └─────--泵的流量（m3/h）│ │ └───────-不锈钢材质│ └─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ ││ │ │ │ │ └─泵的电机（KW）│ ││ │ │ │ └─-──泵的搅匀范围（mm）│ ││ │ │ └────-──泵的扬程（m）│ ││ │ └─────────泵的流量（m3/h）│ ││ └────────── W：排污 Q：潜水 P：不锈钢│ │└─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└─-泵的电机（KW）│││ │└───-泵的扬程（m）│││ └──────-泵的流量（m3/h）││└───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）││││ └──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└──泵的电机（KW）│││ │└────泵的扬程（m）│││ └───────泵的流量（m3/h）││└───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │ ││└────泵的电机（KW）││ │ │└─────不锈钢材质││ │ └──────泵的扬程（m）││ └───────-─泵的流量（m3/h）│ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└─叶轮经第一次切割│ │ │ │ └──流量分类、(I)为大流量、│ ││ └──────叶轮名义外径(mm)│ │ └─────泵的口径(mm)│└────────│ ┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量│ └────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类││ │ └─────────叶轮名义外径(mm) │ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│ │ │ └ 叶轮名义直径(mm)│ │ └───- 排出口直径│ └──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200│ │ └- 设计点流量(L/min))│ └───- 齿轮泵└───── 带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│ │ │ └- 额定压力(kgf/cm2))│ │ └────- 设计点流量(m3/h)│ └──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P│ │ │ │ │ │ └- 表示不锈钢材质│ │ │ │ │ └──- 表示扬程(m)│ │ │ │ └────- 改进型│ │ │ └──────- 表示自吸│ │ └──────── 表示输送介质为油│ └────────-─ 表示能满足船用要求└──────────-─ 表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)└──────────YG型管道油泵DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m）│ │ ││ └───────流量（m3/h）│ │ │└────────-热水│ │ └─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └─泵的级数│ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质│ │ └──────-─-单吸叶轮│ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └─泵的级数││ │ └───-设计点单级扬程15(mm)│ │ └─────--设计点流量18（m3/h）│ └──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60│ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └───4-额定流量(m3/h)│ └─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └─-──单吸扬程(m)│ └─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│ │ │ └ 1-表示一级泵；2-表示二级泵│ │ └───- 螺杆名义直径│ └───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢国产各种水泵型号及意义切割式潜水排污泵2011-06-01 17:12:14| 分类：业务介绍| 标签：|字号大中小订阅所以关于齿轮泵型号的说法有很多种，齿轮泵的大小不同，应用场合不同，所发说法也各有不同，此篇文章收集一些标准的齿轮泵型号说明规则，供大家参考。
