(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920472829.X
(22)申请日 2019.04.10
(73)专利权人 辽阳市瑞鑫不锈钢制品有限公司
地址 111000 辽宁省辽阳市太子河区太子
河乡徐往子村
(72)发明人 周朝波　
(51)Int.Cl.
F24C 15/20(2006.01)
(54)实用新型名称一种拼接式不锈钢烟罩(57)摘要本实用新型涉及烟罩技术领域，且公开了一种拼接式不锈钢烟罩，包括第一壳体、第二壳体和第三壳体，第一壳体的顶部开设有出烟口，第二壳体的顶部内壁固定连接有固定筒，固定筒和第二壳体的表面均开设有相对应的通孔，且通孔内固定连接有第一滚动轴承，第一滚动轴承内固定连接有转杆，转杆的底部固定连接有第一锥齿轮，第一锥齿轮的左右两侧均啮合有第二锥齿轮，两个第二锥齿轮内均固定连接有螺纹杆，螺纹杆远离第二锥齿轮的一端螺纹连接有螺纹筒，螺纹筒远离螺纹杆的一端固定连接有限位块。

本实用新型能够方便对烟罩进行拼接和拆卸，方便对其进行运输，同时能够方便对折叠滤网进行拆
装。

权利要求书1页 说明书3页 附图2页CN 209877060 U 2019.12.31
C N 209877060
U
权　利　要　求　书1/1页CN 209877060 U
1.一种拼接式不锈钢烟罩，包括第一壳体（1）、第二壳体（2）和第三壳体（3），所述第一壳体（1）的顶部开设有出烟口，其特征在于，所述第二壳体（2）的顶部内壁固定连接有固定筒（4），所述固定筒（4）和第二壳体（2）的表面均开设有相对应的通孔，且通孔内固定连接有第一滚动轴承，所述第一滚动轴承内固定连接有转杆（5），所述转杆（5）的底部固定连接有第一锥齿轮（6），所述第一锥齿轮（6）的左右两侧均啮合有第二锥齿轮（7），两个所述第二锥齿轮（7）内均固定连接有螺纹杆（8），所述螺纹杆（8）远离第二锥齿轮（7）的一端螺纹连接有螺纹筒（9），所述螺纹筒（9）远离螺纹杆（8）的一端固定连接有限位块（10），所述第一壳体（1）和第三壳体（3）的底部均固定连接有固定块（11），两个所述固定块（11）相对的一侧均开设有与限位块（10）相对应的限位槽，所述螺纹筒（9）的上下两侧均固定连接有第一滑块，所述固定筒（4）的上下两内侧壁均开设有与第一滑块匹配连接的第一滑槽，所述第一壳体（1）、第二壳体（2）和第三壳体（3）内共同活动连接有折叠滤网（12），所述折叠滤网（12）的左右两侧均固定连接有卡紧块（13），所述卡紧块（13）远离折叠滤网（12）的一侧开设有凹槽（14），所述凹槽（14）内固定连接有卡紧机构。

2.根据权利要求1所述的一种拼接式不锈钢烟罩，其特征在于，所述转杆（5）的顶部固定连接有转盘（15）。

3.根据权利要求1所述的一种拼接式不锈钢烟罩，其特征在于，所述固定筒（4）内固定连接有两个对称分布的固定板（16），所述固定板（16）的表面嵌设有第二滚动轴承，且第二滚动轴承的内壁与螺纹杆（8）的外壁固定连接。

4.根据权利要求1所述的一种拼接式不锈钢烟罩，其特征在于，所述卡紧机构包括与凹槽（14）侧壁固定连接的弹簧（17），所述弹簧（17）远离凹槽（14）侧壁的一端固定连接有限位杆（18），所述限位杆（18）远离弹簧（17）的一端穿过凹槽（14）的开口处并固定连接有三角卡块（19），所述第一壳体（1）和第三壳体（3）相对的一侧均开设有与三角卡块（19）相对应的卡槽。

5.根据权利要求4所述的一种拼接式不锈钢烟罩，其特征在于，所述限位杆（18）的顶部固定连接有第二滑块，所述凹槽（14）的顶部开设有与第二滑块匹配连接的第二滑槽。

6.根据权利要求4所述的一种拼接式不锈钢烟罩，其特征在于，所述限位杆（18）的底部固定连接有拉杆（20），所述凹槽（14）的底部开设有与拉杆（20）相对应的条形开口。

2。

合集下载

【CN209782764U】一种厨房防油烟罩【专利】

【CN209782764U】一种厨房防油烟罩【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920364552.9(22)申请日 2019.03.21(73)专利权人 深圳东兴厨业有限公司地址 518000 广东省深圳市坪山区碧岭街道汤坑三路2号(72)发明人 王俊贤　(74)专利代理机构 北京国坤专利代理事务所(普通合伙) 11491代理人 黄耀钧(51)Int.Cl.F24C 15/20(2006.01)(54)实用新型名称一种厨房防油烟罩(57)摘要本实用新型公开了一种厨房防油烟罩，所述烟罩本体的内部位于吸油烟机本体的两侧设有空腔，所述烟罩本体的内部位于空腔中安装有电动伸缩杆，所述电动伸缩杆的输出端连接有固定板，所述固定板的一侧通过螺栓连接有挡板，所述电动伸缩杆的一侧位于空腔中还安装有支杆，所述支杆为两组对称设置，且两组所述支杆之间通过转轴连接有卷帘，所述卷帘的下端连接于挡板的上端，挡板和卷帘共同形成保护、隔离结构，使得油烟不会向两侧飘去，而是在吸油烟机本体的正下方，这样便于吸油烟机本体将油烟集中抽离，当使用完成后，将贴在挡板和卷帘一侧的保鲜膜拉下即可，无需清洗和更换挡板和卷帘，轻松又卫生。

权利要求书1页 说明书3页 附图2页CN 209782764 U 2019.12.13C N 209782764U权　利　要　求　书1/1页CN 209782764 U1.一种厨房防油烟罩，包括吸油烟机本体(1)和连接在其外部的烟罩本体(3)，其特征在于：所述烟罩本体(3)的内部位于吸油烟机本体(1)的两侧设有空腔，所述烟罩本体(3)的内部位于空腔中安装有电动伸缩杆(5)，所述电动伸缩杆(5)的输出端连接有固定板(6)，所述固定板(6)的一侧通过螺栓(7)连接有挡板(10)，所述电动伸缩杆(5)的一侧位于空腔中还安装有支杆(8)，所述支杆(8)为两组对称设置，且两组所述支杆(8)之间通过转轴连接有卷帘(9)，所述卷帘(9)的下端连接于挡板(10)的上端，所述挡板(10)的一侧下部设有柱塞(12)和圆孔(11)，所述支杆(8)的一侧设有竖板(15)，所述竖板(15)的一侧通过安装盒(13)连接有保鲜膜(14)，所述烟罩本体(3)的外部两侧分别铰接有门体(16)，且门体(16)位于空腔的一侧。

【CN209726287U】一种厨房装修用排烟罩安装结构【专利】

【CN209726287U】一种厨房装修用排烟罩安装结构【专利】

4 .根据权利要求1所述的一种厨房装修用排烟罩安装结构，其特征在于：所述排烟罩 (1)远离紫外线杀菌灯(2)的一端设有过滤网(12)。
2
CN 209726287 U
说 明 书
1/3 页
一种厨房装修用排烟罩安装结构
技术领域 [0001] 本实用新型涉及排烟罩领域，具体为一种厨房装修用排烟罩安装结构。
权利要求书1页 说明书3页 附图2页
CN 209726287 U
CN 209726287 U
权 利 要 求 书
1/1 页
1 .一种厨房装修用排烟罩安装结构，其特征在于，包括排烟罩(1) ，所述排烟罩(1)一侧 的顶部与底部两端均设有L型连接板(3) ，每个所述L型连接板(3)内均穿插设有若干连接螺 栓(4) ，所述排烟罩(1)远离L型连接板(3)一端的内部设有的紫外线杀菌灯(2)，所述排烟罩 (1)外壁位于紫外线杀菌灯(2)上方两侧均设有悬挂底座(5) ，所述悬挂底座(5)远离排烟罩 (1)的一端设有悬挂连接件(6) ，所述悬挂连接件(6)内穿插连接有悬挂绳(7) ，所述悬挂绳 (7)远离悬挂连接件(6)的一端设有限位块(8) ，所述悬挂底座(5)一侧设有限位圈(9)，所述 限 位圈 (9) 与连接绳 (10) 套设连接 ，所述连接绳 (10) 远离限 位圈 (9) 的 一端连接有钥匙扣 (11) ，所述钥匙扣(11) 与悬挂绳(7)远离悬挂连接件(6)的一端套设连接。
( 57 )摘要 本实 用新型公 开了一 种厨 房装修 用排 烟罩
安装结构 ，包括排烟罩 ，排烟罩一 侧的 顶部与底 部两端均设有L型连接板，每个L型连接板内均穿 插设有若干连接螺栓 ，排烟罩远离L型连接板一 端的内部设有的紫外线杀菌灯，排烟罩外壁位于 紫外线杀菌灯上方两侧均设有悬挂底座，与现有 技术相比 ，本实用新型的有益效果是：本实用新 型通过 拥有的限 位圈 、连接绳以 及钥匙 扣 ，使悬 挂绳在悬挂排烟罩时 ，起到了防护作用，悬挂绳 底部的挂钩脱落时 ，限位圈、连接绳以及钥匙扣 保证了排烟罩不会意外掉落，避免了排烟罩掉落 产生危险 ，设有的紫外线杀菌灯，也使油烟机具 有杀菌功能 ，避免残留的油烟对人体的伤害，且 设有的若干L型连接板。
【CN209877047U】一种用于吸油烟机的集烟罩【专利】

【CN209877047U】一种用于吸油烟机的集烟罩【专利】

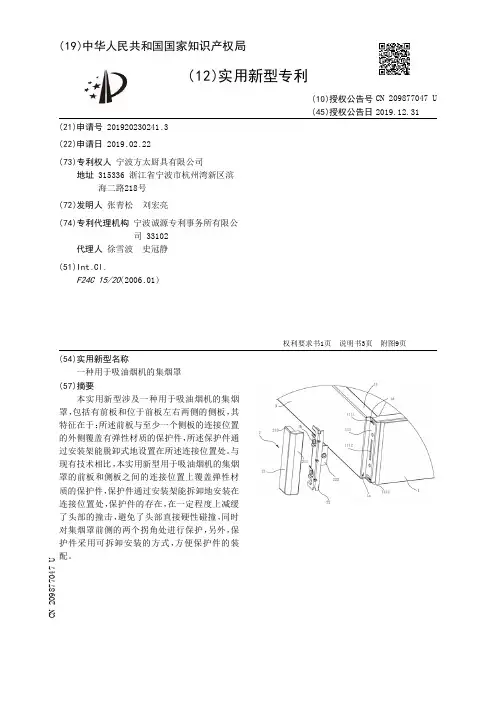

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230241.3(22)申请日 2019.02.22(73)专利权人 宁波方太厨具有限公司地址 315336 浙江省宁波市杭州湾新区滨海二路218号(72)发明人 张青松　刘宏亮　(74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 徐雪波　史冠静(51)Int.Cl.F24C 15/20(2006.01)(54)实用新型名称一种用于吸油烟机的集烟罩(57)摘要本实用新型涉及一种用于吸油烟机的集烟罩，包括有前板和位于前板左右两侧的侧板，其特征在于：所述前板与至少一个侧板的连接位置的外侧覆盖有弹性材质的保护件，所述保护件通过安装架能脱卸式地设置在所述连接位置处。

与现有技术相比，本实用新型用于吸油烟机的集烟罩的前板和侧板之间的连接位置上覆盖弹性材质的保护件，保护件通过安装架能拆卸地安装在连接位置处，保护件的存在，在一定程度上减缓了头部的撞击，避免了头部直接硬性碰撞，同时对集烟罩前侧的两个拐角处进行保护，另外，保护件采用可拆卸安装的方式，方便保护件的装配。

权利要求书1页 说明书3页 附图9页CN 209877047 U 2019.12.31C N 209877047U权　利　要　求　书1/1页CN 209877047 U1.一种用于吸油烟机的集烟罩，包括有前板(12)和位于前板(12)左右两侧的侧板(11)，其特征在于：所述前板(12)与至少一个侧板(11)的连接位置(1d)的外侧覆盖有弹性材质的保护件(21)，所述保护件(21)通过安装架(22)能脱卸式地设置在所述连接位置(1d)处。

2.根据权利要求1所述的用于吸油烟机的集烟罩，其特征在于：所述前板(12)与侧板(11)的连接位置(1d)上形成有供安装架(22)容置在其中的容置槽(1a)，所述安装架(22)卡接固定在所述容置槽(1a)内。
