以AT89C2051单片机为控制核心的数字温度计设计

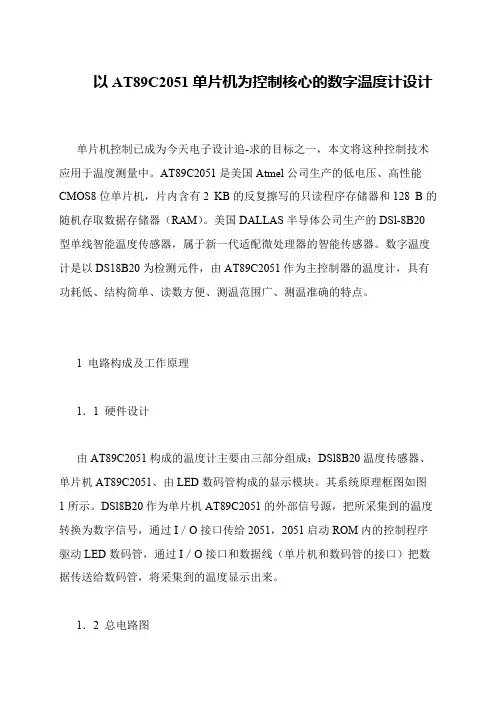

单片机控制已成为今天电子设计追-求的目标之一，本文将这种控制技术应用于温度测量中。
AT89C2051是美国Atmel公司生产的低电压、高性能CMOS8位单片机，片内含有2 KB的反复擦写的只读程序存储器和128 B的随机存取数据存储器（RAM）。
美国DALLAS半导体公司生产的DSl-8B20型单线智能温度传感器，属于新一代适配微处理器的智能传感器。
数字温度计是以DS18B20为检测元件，由AT89C2051作为主控制器的温度计，具有功耗低、结构简单、读数方便、测温范围广、测温准确的特点。
1 电路构成及工作原理
1．1 硬件设计
由AT89C2051构成的温度计主要由三部分组成：DSl8B20温度传感器、单片机AT89C2051、由LED数码管构成的显示模块。
其系统原理框图如图1所示。
DSl8B20作为单片机AT89C2051的外部信号源，把所采集到的温度转换为数字信号，通过I／O接口传给2051，2051启动ROM内的控制程序驱动LED数码管，通过I／O接口和数据线（单片机和数码管的接口）把数据传送给数码管，将采集到的温度显示出来。
1．2 总电路图。

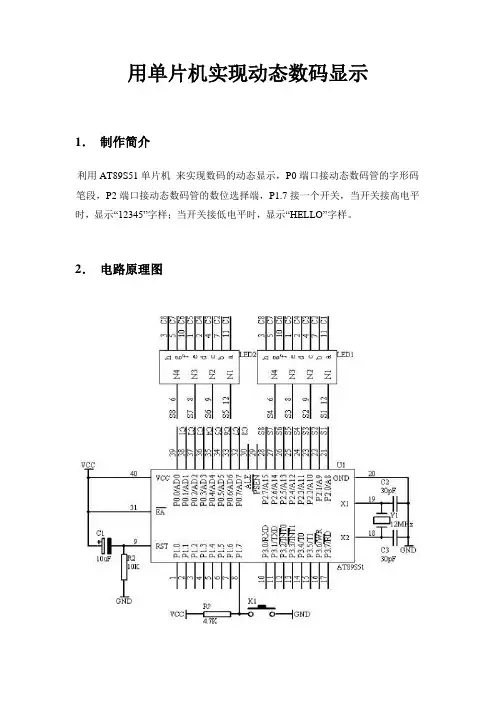

用单片机实现动态数码显示1．制作简介利用AT89S51单片机来实现数码的动态显示，P0端口接动态数码管的字形码笔段，P2端口接动态数码管的数位选择端，P1.7接一个开关，当开关接高电平时，显示“12345”字样；当开关接低电平时，显示“HELLO”字样。
2．电路原理图3．系统板上硬件连线1．把“单片机系统”区域中的P0.0/AD0－P0.7/AD7用8芯排线连接到“动态数码显示”区域中的a－h端口上；2．把“单片机系统”区域中的P2.0/A8－P2.7/A15用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；3．把“单片机系统”区域中的P1.7端口用导线连接到“独立式键盘”区域中的SP 1端口上。
4．程序设计内容1．动态扫描方法动态接口采用各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。
2．在进行数码显示的时候，要对显示单元开辟8个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。
3．对于显示的字形码数据我们采用查表方法来完成。
5．程序框图6．汇编源程序ORG 00HSTART: JB P1.7,DIR1MOV DPTR,#TABLE1 SJMP DIRDIR1: MOV DPTR,#TABLE2 DIR: MOV R0,#00HMOV R1,#01HNEXT: MOV A,R0MOVC A,@A+DPTRMOV P0,AMOV A,R1MOV P2,ALCALL DAYINC R0RL AMOV R1,ACJNE R1,#0DFH,NEXTSJMP STARTDAY: MOV R6,#4D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE1: DB 06H,5BH,4FH,66H,6DH TABLE2: DB 78H,79H,38H,38H,3FH END。
