换热站(热交换站)建设标准
城市供热换热站工程建设及验收方案（最新）2018-08-20目录1说明 ............................................................................................. 错误！未定义书签。
2术语 . (1)3总体要求 (3)3.1环境要求 (3)3.2安全要求 (3)3.3热机系统一般要求 (4)3.4控制系统一般要求 (5)3.5计量仪表一般要求 (5)3.6电气系统一般要求 (5)4热机设备性能标准 (5)4.1换热器 (5)4.2循环水泵 (7)4.3补水泵 (7)4.4变频器 (8)4.5制水设备 (9)4.6除污器 (9)4.7保温 (10)4.8管道标准 (10)4.9阀门 (10)4.10分汽缸 (11)4.11其它标准 (11)5自控系统标准 (11)5.1自控系统基本组成 (11)5.2换热站自控设备的要求 (12)5.3温度、压力、流量测点技术要求 (14)5.4其他测点 (15)5.5报警 (15)6计量系统标准 (15)6.1水-水换热站计量系统 (15)6.2汽-水换热站计量系统 (15)6.3计量系统安装要求 (17)6.4就地仪表 (20)7电气系统设备标准 (20)7.1电气系统布置要求 (20)7.2电气设备标准 (21)8附则 ............................................................................................. 错误！未定义书签。
9附录 .. (23)1说明1.1为保证换热站系统安全运行，保障供热质量，提高集中供热管理水平，节能降耗，保护环境，特制定本技术标准。
1.2换热站的设计和施工除遵守本方案外，须符合国家现行有关标准、规范的规定，本方案中要求高于国家标准的，按照本标准执行。
新建换热站站房建设标准-(济南热力集团有限公司)
附件1：济南热力集团有限公司新建换热站站房建设标准一、换热站选址尽量设在供热小区的热负荷中心位置，建设地上独立换热站，与居民建筑物外表面间距不低于10米；不允许设地下换热站。
二、换热站提供独立水、电源接入。
换热站正式移交后，供热单位直接与供水、供电部门单独结算。
另在供热前开发企业应同步完成有线通讯的施工工作，带宽不小于8M，满足换热站运行的要求。
三、供热规模10万平方米以上小区须设一个地上便民服务室，方便小区缴费及供热服务。
四、换热站站房建设具体要求：1.换热站内房间格局完整且房屋结构应设设备间、电气控制室、休息室、卫生间、值班室。
根据《全国市政工程投资估算指标》（HGZ47-103-96）规定，热力站建筑面积见下表：2.换热站必须保证有单独对外通道，道宽不小于2×2米的通道进出换热站，供热维护人员可随时进入换热站，而且换热站不能与其他设备间连通或共同使用，确保非供热人员不能随便进入换热站。
换热站室内净高（梁下）不低于米，站内房间门的开向应为从设备间向外开，朝向主通道。
站内应设不同朝向的两个以上带铁栅栏的外窗，外门设置防盗门，换热站内外墙壁平整洁净，粉刷完好。
根据《城市热力网设计规范》的规定“当热水热力站站房长度大于12米时，应设两个外门。
”3. 站内有楼梯的需要设置扶手，超过三阶，应加护栏，门应选用防盗门，窗设防盗网。
4 . 根据热力设计要求，换热站内应预埋安装主要设备（水泵、除污器等）维修用吊装设备所需的预埋件，同时要将吊架的荷载考虑到换热站顶板的承载之中，并预留好管道进出换热站的洞口。
5 . 换热站须放置标准5kg干粉灭火器，不少于4台。
6 . 站内要有通风排潮措施，防止设备过热运行或潮气重。
7 . 站内需设置可移动梯子，高处操作处设有操作平台。
8 . 换热站地面，必须在有泄水的设备侧设有带铸铁水篦子的排水明沟，按篦子定沟宽（宽度不小于200mm），深度200 mm左右开始坡向排水地漏，坡度为2%，地漏设耐腐蚀的水篦子。
换热站建设标准(定稿版)(3)

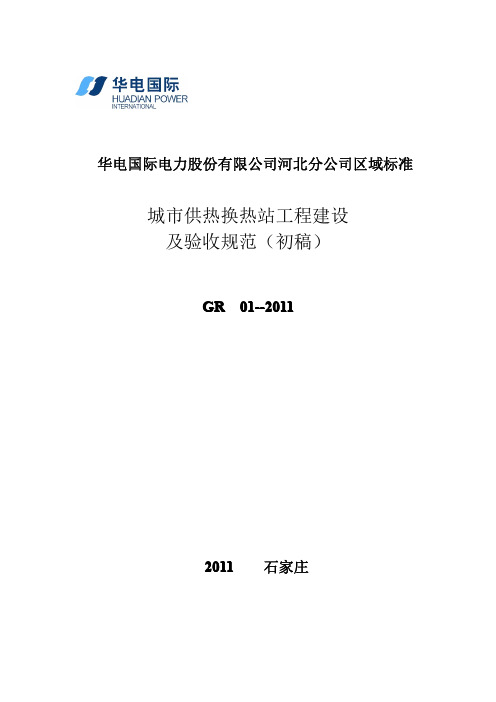

华电国际电力股份有限公司河北分公司区域标准城市供热换热站工程建设及验收规范（初稿）GR01--20112011石家庄标准编制组在认真总结实践经验，广泛调查研究，参考国内外相关标准，并广泛征求意见的基础上，制定了本标准。
主编单位：中国华电国际电力股份有限公司河北分公司编辑单位：石家庄华电供热集团有限公司参编单位：华电裕华供热公司、华电鹿华供热公司主审：审核：参编人：卢宁王勇曹叶青梁超马立超黄海平孙荣徐芳房世晓和维1总则 (1)2术语 (1)3总体要求 (4)3.1环境要求 (4)3.2安全要求 (4)3.3热机系统一般要求 (5)3.4控制系统一般要求 (6)3.5计量仪表一般要求 (6)3.6电气系统一般要求 (6)4热机设备性能标准 (6)4.1换热器 (6)4.2循环水泵 (8)4.3补水泵 (9)4.4变频器 (9)4.5制水设备 (10)4.6除污器 (11)4.7保温 (11)4.8管道标准 (11)4.9阀门 (12)4.10分汽缸 (12)4.11其它标准 (12)5自控系统标准 (13)5.1自控系统基本组成 (13)5.2换热站自控设备的要求 (14)5.3温度、压力、流量测点技术要求 (15)5.4其他测点 (16)5.5报警 (16)6计量系统标准 (17)6.1水-水换热站计量系统 (17)6.2汽-水换热站计量系统 (17)6.3计量系统安装要求 (18)6.4就地仪表 (21)7电气系统设备标准 (22)7.1电气系统布置要求 (22)7.2电气设备标准 (22)8附则 (23)9附录 (24)1总则1.1为保证热力站系统安全运行，保障供热质量，提高集中供热管理水平，节能降耗，保护环境，特制定本技术标准。
1.2热力站的设计和施工除遵守本标准外，须符合国家现行有关标准、规范的规定，本标准中要求高于国家标准的，按照本标准执行。
1.3本标准以节能降耗、集中监测、本地控制为制定原则，适用于华电国际股份有限公司河北区域所属供热企业。
换热站建设标准之欧阳家百创编
换热站工程建设标准欧阳家百（2021.03.07）为保证换热站系统安全运行，保障供热质量，达到高效运行、节能降耗的目的，制定如下换热站建设标准。
一、环境要求1、换热站内必须干净整洁，进、出通道畅通。
换热站地面为混凝土地面，地面刷浅蓝色油漆，换热站内墙面刷内墙涂料。
2、换热站的平面布置设置换热设备区、电气仪表区，并设置单独的值班室和控制室。
3、门、窗、墙、屋顶、设备基础按《工业企业噪声控制设计规范》采取隔声减振措施。
4、换热站内有良好的采光、通风、防潮、防洪、防火消防设施。
5、换热站内设置连通的排水沟槽，保证管道和设备排水集中引出；站内排水不能直接排入市政排水网时，设集水坑和排水泵。
6、换热站内设置足够的设备检修、拆卸空间，换热器侧面离墙不小于0.8m，周围留有宽度不小于 0.7米的通道。
7、换热站内各种设备和阀门的布置便于操作和检修，站内各种水管道及设备的高处设有放气阀，低处设放水阀。
8、换热站内架设的管道不得阻挡通道，不得跨越配电盘。
9、供热面积小于5万平米的换热站占地面积须≧200平米；供热面积10万平米的换热站的占地面积须≧350平米；供热面积20万平米的换热站占地面积须≧550平米。
二、安全要求1、换热站应备有必要的消防设备和用具，如消防栓、水龙带、灭火器等。
消防设备应放在易于取用的位置，并保证随时可用。
2、换热站需经常检查和操作的设备不应设在高处，如必须设在高处，位置较高且超过2米时，需经常操作的设备处应设置移动扶梯、移动平台等设施；3、换热站内设备间的门向外开，换热站长度大于12米时设两个出口。
4、换热器、水泵基础高于地面不小于0.1m，水泵基础距墙不小于0.7m，两台以上水泵不做联合基础，设备间距不小于0.7m；5、换热站的照明应保证足够的亮度。
安装用于紧急情况处理和人员逃生的事故照明设施，还应备有一定数量的便携式照明工具。
6、电缆在进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，必须用防火材料严密封闭，并在封堵处的电缆两端按规定刷防火涂料；7、换热站及其附属设施不得存在渗水、漏水的现象。
2024年换热站施工规范
20XX 专业合同封面COUNTRACT COVER甲方：XXX乙方：XXX2024年换热站施工规范本合同目录一览第一条合同主体及定义1.1 甲方名称及地址1.2 乙方名称及地址1.3 丙方名称及地址第二条施工范围及内容2.1 施工项目概述2.2 施工地点及施工区域2.3 施工内容详细清单第三条施工时间及进度3.1 施工开始日期3.2 施工结束日期3.3 施工进度计划及关键节点第四条施工质量标准4.1 施工质量要求及规范4.2 质量检验及验收标准4.3 质量问题处理及责任划分第五条施工安全要求5.1 施工安全规范及标准5.2 安全事故处理及责任划分5.3 施工环境保护及污染防治第六条材料供应及要求6.1 材料供应商选择及评审6.2 材料质量标准及要求6.3 材料供应时间及数量第七条设备使用及管理7.1 设备清单及型号7.2 设备使用及操作规范7.3 设备维护及保养责任第八条人员配置及管理8.1 施工队伍人员配置要求8.2 施工人员技能要求及培训8.3 施工人员管理及考核第九条工程变更及调整9.1 工程变更条件及程序9.2 工程变更费用及时间调整9.3 工程变更引起的合同条款调整第十条合同价款及支付10.1 合同总价款10.2 支付方式及支付时间10.3 价款调整条件及程序第十一条违约责任及赔偿11.1 违约行为及责任11.2 赔偿金额及计算方式11.3 违约责任处理程序第十二条争议解决及法律适用12.1 争议解决方式12.2 适用法律法规12.3 争议解决地点及管辖法院第十三条合同的生效、变更和解除13.1 合同生效条件13.2 合同变更程序13.3 合同解除条件及程序第十四条其他条款14.1 保密条款14.2 不可抗力条款14.3 合同附件及补充协议第一部分：合同如下：第一条合同主体及定义1.1 甲方名称：X公司，地址：X省X市X区X路X号。
1.2 乙方名称：X施工公司，地址：X省X市X区X路X号。
换热站建设统一要求及标准
换热站建设统一要求及标准
一、安全要求
1、机械设备：所有机械设备的设计、制造、安装、运行和维护应按
照国家有关法律、法规、质量标准和有关设备操作规范的要求执行，保证
可靠安全运行。
2、电气设备：所有电气设备的设计、制造、调试、安装、运行和维
护应按照国家有关法律、法规、电气标准和有关设备操作规范的要求执行，保证可靠安全运行。
3、技术要求：要求设备技术参数符合国家有关法律、法规、标准和
工程设计要求，使用和维护方面的要求适应工程应用场所的具体要求。
4、卫生要求：设备在安装、操作和维护时应符合卫生和环保要求，
确保设备清洁卫生，保持良好的操作环境。
二、质量要求
1、制造质量：设备制造厂应按照国家有关质量标准和过程控制要求，保证设备按照设计要求进行制造，质量可靠。
2、安装质量：设备安装应按照相关质量规范和标准，保证安装过程
按照设计要求进行，质量可靠。
3、调试质量：设备调试应按照相关质量规范和标准，保证调试过程
按照设计要求进行，质量可靠。
换热站要求
附件二新建换热站用房技术要求1、换热站的位置尽量靠近供热区域的中心或热负荷比较集中区域的中心；2、为避免非供暖期换热站内电气与机械设备受潮、腐蚀、损坏及噪音影响等问题，要求换热站必须独立设置在零米以上；3、根据城市建筑实际情况、街区分布合理设置换热站。
单座换热站规模应控制在合理规模之内，即单座换热站供热规模控制在5-20万平方米；4、新建换热站的层高不低于4.5米。
换热站建筑类别为丙类，耐火等级二级，抗震设防裂度为6度，因此应在构造上考虑设防措施（具体做法为：设置抗震圈梁，在房屋四角设钢筋混凝土构造柱）。
基础为墙下条形天然基础。
主体结构形式为砖混结构，屋面为轻型钢屋架或者现浇混凝土屋面，并在室顶设10T吊点6个，结构抗震设计按构造设计。
6、换热站内必须清洁完整，进、出通道畅通，换热站地面为混凝土地面。
站内设备安装结束后地面必须铺设地砖，内墙面需粉刷内墙涂料；7、门、窗、墙、屋顶、设备基础按《工业企业噪声控制设计规范》采取隔声措施，建筑物外的噪声小于50分贝；8、换热站内应有良好的采光、通风、防潮、防洪、防火消防设施；9、安装孔或门的大小应做到保证站内检修、更换设备出入，多层站考虑预留用于垂直搬运的安装孔；10、站内地面应有坡度或采取措施以保证管道和设备排除的水可引向排水系统，排水管接至换热站外独立检查井。
站内应设环形排水沟道（至少满足宽0.3米、高0.3米）、集水坑（至少满足长、宽各1米，深1.5米）。
如站内排水不能直接排入市政排水网时，增设自动强排装置。
11、换热站内应设有相应的设备间、配电间、卫生间；12、供热面积达5万平方米的换热站建筑面积应不小于150㎡；供热面积达10万平方米的换热站建筑面积应不小于200㎡；供热面积达20万平方米的换热站建筑面积应不小于300㎡。
13、配套设施要求：13.1换热站加装防盗门、窗户防护网及防雨装置。
13.2热网运行人员值班室应有固定电话（网通）接口、宽带网络接口。
新建换热站站房建设标准
附件1：济南热力集团有限公司新建换热站站房建设标准一、换热站选址尽量设在供热小区的热负荷中心位置，建设地上独立换热站，与居民建筑物外表面间距不低于10米；不允许设地下换热站。
二、换热站提供独立水、电源接入。
换热站正式移交后，供热单位直接与供水、供电部门单独结算。
另在供热前开发企业应同步完成有线通讯的施工工作，带宽不小于8M，满足换热站运行的要求。
三、供热规模10万平方米以上小区须设一个地上便民服务室，方便小区缴费及供热服务。
四、换热站站房建设具体要求：1.换热站内房间格局完整且房屋结构应设设备间、电气控制室、休息室、卫生间、值班室。
根据《全国市政工程投资估算指标》（HGZ47-103-96）规定，热力站建筑面积见下表：2.换热站必须保证有单独对外通道，道宽不小于2×2米的通道进出换热站，供热维护人员可随时进入换热站，而且换热站不能与其他设备间连通或共同使用，确保非供热人员不能随便进入换热站。
换热站室内净高（梁下）不低于米，站内房间门的开向应为从设备间向外开，朝向主通道。
站内应设不同朝向的两个以上带铁栅栏的外窗，外门设置防盗门，换热站内外墙壁平整洁净，粉刷完好。
根据《城市热力网设计规范》的规定“当热水热力站站房长度大于12米时，应设两个外门。
”3. 站内有楼梯的需要设置扶手，超过三阶，应加护栏，门应选用防盗门，窗设防盗网。
4 . 根据热力设计要求，换热站内应预埋安装主要设备（水泵、除污器等）维修用吊装设备所需的预埋件，同时要将吊架的荷载考虑到换热站顶板的承载之中，并预留好管道进出换热站的洞口。
5 . 换热站须放置标准5kg干粉灭火器，不少于4台。
6 . 站内要有通风排潮措施，防止设备过热运行或潮气重。
7 . 站内需设置可移动梯子，高处操作处设有操作平台。
8 . 换热站地面，必须在有泄水的设备侧设有带铸铁水篦子的排水明沟，按篦子定沟宽（宽度不小于200mm），深度200 mm左右开始坡向排水地漏，坡度为2%，地漏设耐腐蚀的水篦子。
新建换热站站房建设标准
附件1：济南热力集团有限公司新建换热站站房建设标准一、换热站选址尽量设在供热小区的热负荷中心位置，建设地上独立换热站，与居民建筑物外表面间距不低于10米；不允许设地下换热站。
二、换热站提供独立水、电源接入。
换热站正式移交后，供热单位直接与供水、供电部门单独结算。
另在供热前开发企业应同步完成有线通讯的施工工作，带宽不小于8M，满足换热站运行的要求。
三、供热规模10万平方米以上小区须设一个地上便民服务室，方便小区缴费及供热服务。
四、换热站站房建设具体要求：1.换热站内房间格局完整且房屋结构应设设备间、电气控制室、休息室、卫生间、值班室。
根据《全国市政工程投资估算指标》（HGZ47-103-96）规定，热力站建筑面积见下表：2.换热站必须保证有单独对外通道，道宽不小于2×2米的通道进出换热站，供热维护人员可随时进入换热站，而且换热站不能与其他设备间连通或共同使用，确保非供热人员不能随便进入换热站。
换热站室内净高（梁下）不低于米，站内房间门的开向应为从设备间向外开，朝向主通道。
站内应设不同朝向的两个以上带铁栅栏的外窗，外门设置防盗门，换热站内外墙壁平整洁净，粉刷完好。
根据《城市热力网设计规范》的规定“当热水热力站站房长度大于12米时，应设两个外门。
”3. 站内有楼梯的需要设置扶手，超过三阶，应加护栏，门应选用防盗门，窗设防盗网。
4 . 根据热力设计要求，换热站内应预埋安装主要设备（水泵、除污器等）维修用吊装设备所需的预埋件，同时要将吊架的荷载考虑到换热站顶板的承载之中，并预留好管道进出换热站的洞口。
5 . 换热站须放置标准5kg干粉灭火器，不少于4台。
6 . 站内要有通风排潮措施，防止设备过热运行或潮气重。
7 . 站内需设置可移动梯子，高处操作处设有操作平台。
8 . 换热站地面，必须在有泄水的设备侧设有带铸铁水篦子的排水明沟，按篦子定沟宽（宽度不小于200mm），深度200 mm左右开始坡向排水地漏，坡度为2%，地漏设耐腐蚀的水篦子。

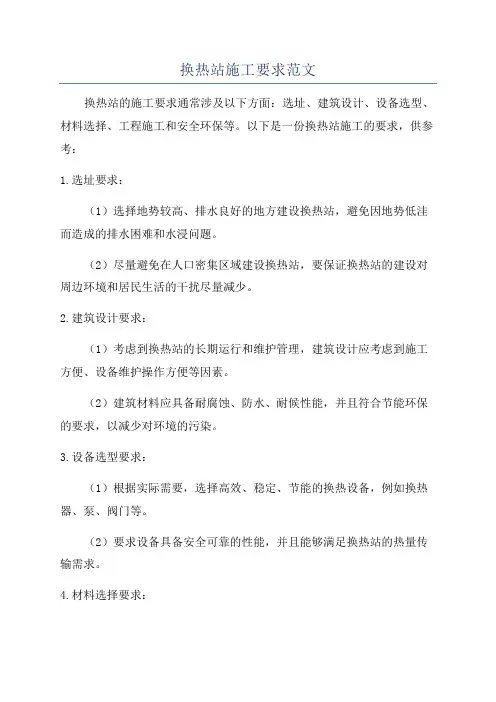

换热站施工要求范文
换热站施工要求范文换热站的施工要求通常涉及以下方面：选址、建筑设计、设备选型、材料选择、工程施工和安全环保等。
以下是一份换热站施工的要求，供参考：1.选址要求：（1）选择地势较高、排水良好的地方建设换热站，避免因地势低洼而造成的排水困难和水浸问题。
（2）尽量避免在人口密集区域建设换热站，要保证换热站的建设对周边环境和居民生活的干扰尽量减少。
2.建筑设计要求：（1）考虑到换热站的长期运行和维护管理，建筑设计应考虑到施工方便、设备维护操作方便等因素。
（2）建筑材料应具备耐腐蚀、防水、耐候性能，并且符合节能环保的要求，以减少对环境的污染。
3.设备选型要求：（1）根据实际需要，选择高效、稳定、节能的换热设备，例如换热器、泵、阀门等。
（2）要求设备具备安全可靠的性能，并且能够满足换热站的热量传输需求。
4.材料选择要求：（1）管道选材应符合国家相关标准，具备良好的防腐蚀性能和耐高温性能。
（2）不同部位的管道和设备的材料选择要考虑到其所处环境的特点，例如地埋管道要选择具备较好耐腐蚀性的材料。
5.工程施工要求：（1）按照设计规范和施工图纸进行施工，确保施工质量。
（2）施工过程要注意安全和环境保护，遵守相关法规和标准。
（3）施工前要进行地质勘探，确保地基稳固，避免施工过程中出现地基沉降等问题。
6.安全环保要求：（1）施工过程中，要进行现场防火防爆措施，避免火灾和爆炸等事故的发生。
（2）合理设计换热站的降温回水系统，减少对周边水体的热污染。
（3）安装污水处理设备，对施工过程中产生的污水进行处理，保证不对周边环境造成污染。
总之，换热站施工要求是为了确保换热站在设计寿命内能够稳定运行，充分发挥换热效果，减少能源浪费，为用户提供舒适的生活环境。
施工过程中要严格按照相关技术标准和规范进行，确保施工质量和安全环境保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换热站工程建设标准
为保证换热站系统安全运行，保障供热质量，达到高效运行、节能降耗的目的，制定如下换热站建设标准。
一、环境要求
1、换热站内必须干净整洁，进、出通道畅通。
换热站地面为混凝土地面，地面刷浅蓝色油漆，换热站内墙面刷内墙涂料。
2、换热站的平面布置设置换热设备区、电气仪表区，并设置单独的值班室和控制室。
3、门、窗、墙、屋顶、设备基础按《工业企业噪声控制设计规范》采取隔声减振措施。
4、换热站内有良好的采光、通风、防潮、防洪、防火消防设施。
5、换热站内设置连通的排水沟槽，保证管道和设备排水集中引出；站内排水不能直接排入市政排水网时，设集水坑和排水泵。
6、换热站内设置足够的设备检修、拆卸空间，换热器侧面离墙不小于0.8m，周围留有宽度不小于0.7 米的通道。
7、换热站内各种设备和阀门的布置便于操作和检修，站内各种水管道及设备的高处设有放气阀，低处设放水阀。
8、换热站内架设的管道不得阻挡通道，不得跨越配电盘。
9、供热面积小于5万平米的换热站占地面积须三200平米；供热面积10
万平米的换热站的占地面积须三350平米；供热面积20万平米的换热站占
地面积须三550平米。
、安全要求
1、换热站应备有必要的消防设备和用具，如消防栓、水龙带、灭火器等。
消防设备应放在易于取用的位置，并保证随时可用。
2、换热站需经常检查和操作的设备不应设在高处，如必须设在高处，位置较高且超过 2 米时，需经常操作的设备处应设置移动扶梯、移动平台等设施；
3、换热站内设备间的门向外开，换热站长度大于12 米时设两个出口。
4、换热器、水泵基础高于地面不小于0.1m，水泵基础距墙不小于0.7m,
两台以上水泵不做联合基础，设备间距不小于0.7m；
5、换热站的照明应保证足够的亮度。
安装用于紧急情况处理和人员逃生的事故照明设施，还应备有一定数量的便携式照明工具。
6、电缆在进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，必须用防火材料严密封闭，并在封堵处的电缆两端按规定刷防火涂料；
7、换热站及其附属设施不得存在渗水、漏水的现象。
8、换热站所有电气设备的金属外壳均应有良好的接地装置。
使用中不准拆除接地装置或对其进行任何工作。
三、热机系统一般要求
1 、换热站热机部分由换热器、管道阀门、安全阀、循环水泵、补水泵、除污器以及软化水补水装置组成。
2、板式换热器主要零部件的材料应符合GB/T16049 中的规定；密封材质：
一、二次水侧为三元乙丙橡胶，框架材质：Q235-A ,环氧煤沥青漆或环氧
富锌漆防腐，压紧板采用整体材料，框架能力板片扩容数为≥20%。
3、板式换热器换热面积应为需求的130%，换热效率90%以上，传热系数
K=3000-6000W∕m2 ∙C
4、板式换热器的板片、压紧板、螺柱、法兰、接管、垫片等所用的材料及焊接材料，必须具备材料质量证明书。
5、单台板式换热器的板片数，不宜大于150 片；板换板片的材质要求不低于不锈钢304L ，板片厚度：≥0.6mm。
6、板式换热器应有打压试验合格证明；每台板式换热器必须有介质进、出口标记；每台板式换热器应有铭牌，其内容包括名称、型号、设计压力及试验压力（MPa）、设计温度（C）、换热器换热有效面积（m2）、质量（kg）、流程组合、产品制造日期制造厂名及出厂编号。
7、设备基础地脚螺栓齐全且连接紧固，水泵基础和连接水泵的管道采取软连接等隔震措施。
8、管道与设备连接时，管道上宜设支吊架，以减少架在设备上的管道载荷，管道阀门符合国家有关制造标准。
9、循环水泵、补水泵的台数不得少于两台，其中一台为备用；要求循环泵、补水泵均采用变频调速控制。
10、循环泵总流量为二级网循环水量的105-110%；循环泵采用低噪音单级离心泵，设备噪音须低于50 分贝；水泵必须能够满足各种运行工况的需要。
11、补水泵一般选两台，其中一台备用；补水泵的扬程为定压点压力加不
低于5mH2O （0.05MPa）;补水泵采用低噪音离心泵，设备噪音昼间须低于
50 分贝；水泵的流量、扬程、效率在正常运行点下不允许有负偏差。
12、全自动软化水处理器控制方式采用流量型双阀双罐控制，双阀双罐，一用一
备，交替供水；交换罐材料为玻璃钢或不锈钢，其厚度应能满足强度及安全使用要求；盐罐材料其厚度应能满足强度及安全使用要求。
13、软化水箱的有效容积可满足1-1.5 小时的正常补水量；软化水箱严密不漏水，并进行防腐处理。
14、除污器应能除去≥2.0mm的微粒，滤网应使用不锈钢。
手动反冲洗除污器应在供水状态下能连续反冲洗，不断排污。
可在系统不停机的情况下随时反冲排污确保系统的正常运行；过滤器必须安装旁通管路及关断阀门。
15、除污器外表面应涂铁红酚醛底漆二道，蓝色面漆一道；每个除污器应附有铭牌，标有：编号、产品系列号、制造年月、公称直径、公称压力、极限温度、受压部件的材料代号、生产厂家的名称或商标。
16、进出换热器前的管道上均须设置压力表，进换热器前的管道上（一次网供水管和二次网回水管）均要加设除污器；
17、换热站根据小区形式分高低区供热，一、二次网各区供、回水管道均加装温度、压力变送器，并在控制室内设置温度集中显示屏。
18、管道和管道附件等应进行保温；保温后的外表面温度不得大于50C;保温外护层应为可拆卸式的结构；站内管道及附件保温应采用岩棉材质，外层包镀锌铁皮。
19、站内管道保温必须完整，管道色环、介质流向、介质名称清晰明确，站内设备标识、铭牌清晰。
20、管道系统DN150 及以下管道采用无缝钢管或直缝钢管，DN200 以上的采用双面埋弧螺旋钢管。
21、管道焊接必须符合压力管道焊接标准，须进行焊口探伤及管道水压试验。
22、换热站一次侧关断阀门应采用球阀或蝶阀，二次侧管段阀门应采用球阀或蝶
阀；循环泵的出、入口均为蝶阀。
球阀（蝶阀）应为法兰连接，密封应为金属密封或弹性密封。
23、每个阀门均应附有铭牌，标有：阀门编号、产品系列号、制造年月、公称直径、公称压力、极限温度、受压部件的材料代号、生产厂家的名称或商标。
24、换热站热机设备须有明确、详细的设备台帐。
四、控制系统一般要求
1、换热站控制系统应由可编程控制器、变频器、监测仪表等组成，完成数据采集、就地显示、自动控制、故障报警等功能。
2、换热站内一次网加装流量计量装置，二次网及补水系统均加装流量计量装置。
3、补水系统通过变频定压的方式进行控制；换热站内应有停泵、换热器故障、站内漏水报警等报告措施。
4、所有控制系统内通信线缆均采用0.5 或1.0 屏蔽线缆，线缆要沿专用桥架敷设。
5、变频器箱体应具有一定的机械强度和严密的结构，并具备通风装置。
箱内弱电及强电系统应独立设置。
6、换热站自控系统应包含以下参数：①一次网供、回水温度、②二次网供、回水温度、③一次网供、回水压力、④二次网供、回水压力⑤一次网除污器后压力⑥二次网除污器后压力⑦室外温度⑧一次网瞬时流量；⑨ 二次网瞬时流量；⑩水箱水位；迫补水流量；O循环泵变频器频率；®补水泵变频器频率；O循环泵运行电流；O循环泵运行状态；O补水泵运行状态。
五、计量仪表一般要求
1、换热站要具有压力表和温度表等就地仪表，就地仪表安装应符合本规范
要求。
2、仪表需安装在便于观察处。
3、在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行；取源部件安装完毕后，应随同设备和管道进行压力试验。
4、流量取源部件在管道上安装时应符合下列规定：流量取源部件上、下游直管段的最小长度应符合设计要求，并符合产品技术文件的有关要求；在规定的直管段最小长度范围内，不得设置其他取源部件或检测元件。
5、站内应加装就地显示补水流量计。
六、电气系统一般要求
1、换热站可采用双路互备电源或单路电源，电源最大允许电流为站内设备运行电流的 1.2 倍。
2、站内电源应设专用接地网，且接地电阻不得大于4Q。
3、配电室门、窗应关闭密合，且必须为由内向外打开。
4、配电室内应配备数量适当、合格可用的消防器材，放置位置有明显标记
5、380V （或220V）电气电缆必须与仪表、通讯等要求避免电磁干扰的弱电线缆隔离敷设。
6、电气线路宜采用金属穿管或架空的专用电缆桥架敷设，接线处不得裸露电线（电缆），不得采用明线敷设。
7、电动机电缆出口部分套装蛇皮管，两端必须分别插入电缆穿管和电动机接线盒内。
8、电动机、控制器、接触器、制动器等电气设备经检查和调试完毕，校验合
格；安全保护装置经模拟试验和调整完毕，检验合格。
声光信号装置显
示正确、清晰可靠9、电动机、控制柜、配电箱、电缆穿管、电缆桥架等所有电气设备外壳均应与接地网牢固连接，连接处必须采用焊接方式。
10、电缆在室内埋地敷设或电缆通过墙、楼板时，均应穿钢管保护，穿管内径不应小于电缆外径的 1.5 倍；
11、进出线应采用下进下出。
配置起/停、自动/手动、信号指标等装置；站内应设有专用检修电源和照明电源，且电源开关必须配置相应容量的、合格的漏电保护器。
