斯坦福发电机维修保养康明斯发电机技术系统有５０多年成功地满足顾客需要的经验，是世界交流发电机技术的先导，康明斯发电机技术系统拥有全球销售和服务网络，并在英国、美国、中国、印度有生产工厂。
无锡工厂完全按照康明斯发电机技术系统的设计及工艺标准来制造斯坦福交流发电机。
产品设计、材料、生产、试验均由英方人员直接管理控制。
体积小,重量轻，技术先进,性能可靠是斯坦福发电机的重要特性。
康明斯发电机技术系统制造的斯坦福发电机可与世界上所有柴油机配套,如康明斯、帕金斯、ＶOLVO、MTU、道依茨、卡特彼勒和国产95、13０、135、１50、1９0系列等柴油机。
各系列产品成功供应发电机组成套厂家,广泛应用于铁路、船舶、邮电通信、军工、油田、交通、高层建筑及冷藏集装箱等领域。
康明斯发电机技术系统所生产的发电机系列为：BＣ16、BC18、UC２24、UC2７4、HC4、HC5、LＶ６、HＣ7。
功率范围为:６．５KW-200０KW。
ＨＣ系列的发电机为无刷旋转磁场结构,电压最高达66０V／50ＨZ或60HZ，满足ＢS5000标准第三部分和其他国际标准。
在HC４,HC5,HC6／LV６，HC7四个机座号中,200ＫW-2００0 KW范围内,可选1５00r ｐｍ（50ＨZ)或1800ｒpm(６0HZ）、4极的发电机。
在HC６/LV6和HＣ7两个机座号中,22４KＷ-1３0０KW范围内,可选10００rｐm(5０ＨZ）或1200rpｍ（60HZ)、6极的发电机。
机座号位HＣ4和HＣ５的发电机,其励磁系统可为使用AS ４4０或SX42１A VR的定子供电或为使用ＭX34１或MX3２1A VR的永磁发电机（PＭG)励磁,机座号位HC6/ＬV6和ＨC7的发电机使用MX3４１或ＭX321ＡVR的永磁发电机(PＭG)励磁系统。
自励A VR控制的发电机,主机定子通过AS440（或SＸ４21）ＡＶR为励磁机磁场提供励磁源,AVR是调节励磁机磁场励磁电流的控制装置。
斯坦福发电机的说明书尊敬的用户：感谢您购买斯坦福发电机。
为了您更好地使用和保养发电机，特编写本说明书，请您仔细阅读以下内容，并按照指引操作和维护发电机。
一、产品概述斯坦福发电机是一种高效、可靠的发电设备，广泛应用于家庭、商业和工业领域。
它采用了先进的技术和工艺，具有以下特点：1. 高效能：发电机采用了先进的燃烧系统和节能技术，能够提供稳定、高效的电力输出，满足您的各项用电需求。
2. 可靠性：发电机的设计和制造严格遵循国际标准，确保了其高质量和可靠性。
在正常使用和维护的情况下，发电机能够持续稳定地运行。
3. 安全性：发电机配备了多重安全保护装置，如过热保护、短路保护等，能够有效防止故障和事故的发生。
二、使用方法1. 接线操作：a) 在使用发电机之前，请确保发电机与电源接触稳固，并正确接线，以避免电流不稳定或短路等问题。
b) 请根据发电机的额定功率选择适当的电源线和插头。
2. 启动方式：a) 检查发电机的油箱油量，并确保燃油充足。
b) 打开发电机的燃油阀门，并按下启动按钮或拉动启动绳，启动发电机。
c) 定期检查发电机的运行状态，包括电压、频率和运转声音等，如发现异常情况，请及时进行处理或联系专业维修人员。
3. 使用注意事项：a) 请勿在潮湿或多尘的环境下使用发电机，以免引起故障。
b) 使用发电机时，请保持通风良好，避免过热情况的发生。
c) 在发电机运行过程中，严禁触摸或接近发电机的旋转部件，以免发生危险。
三、维护保养1. 定期检查：a) 定期检查发电机的油量和冷却液量，并在必要时进行添加。
b) 清洁发电机外壳和通风孔，确保良好的散热效果和稳定的运行。
2. 更换滤清器：a) 根据使用频率和环境条件的不同，定期更换发电机的滤清器，以保证燃油的清洁和燃烧效率。
3. 保养建议：a) 定期检查发电机的线路和接线情况，确保电路连接良好。
b) 如需长时间停用发电机，请清空油箱和燃油管道，防止积存的燃油影响发电机的使用寿命。
发电机励磁的工作原理发电机作为一种常见的设备，其工作原理是利用磁场与导电线圈的相互作用产生电流。
而发电机励磁则是指对发电机的磁场进行控制和调整，以使其产生稳定的电流输出。
本文将介绍发电机励磁的工作原理。
一、磁场的生成发电机的励磁主要是通过磁场的生成来实现的。
发电机的磁场通常是由一对磁极产生的。
其中，一个磁极是由永磁体构成的，另一个磁极，则是由电磁铁构成的，并且可以通过不同的励磁方式实现。
二、励磁方式发电机的励磁方式可以分为直接励磁和间接励磁两种方式。
1.直接励磁直接励磁是指通过外部电源直接给电磁铁提供电流，从而产生磁场。
这种方式通常适用于小型发电机，因为其励磁电流相对较小。
2.间接励磁间接励磁是指通过发电机本身产生的电流，构建磁场。
这种方式适用于大型发电机，因为其励磁电流相对较大。
间接励磁方式主要包括非励磁旋转子和励磁旋转子两种形式。
（1）非励磁旋转子非励磁旋转子是指发电机的转子上不带有励磁绕组，通过通过定子上的电流诱导转子磁场的形成。
这种方式的优点是结构简单，但缺点是励磁响应慢，励磁调节能力较差。
（2）励磁旋转子励磁旋转子是指发电机的转子上带有励磁绕组，通过给励磁绕组供电，产生磁场。
这种方式的优点是励磁响应快，励磁调节能力强，但缺点是结构复杂。
三、励磁控制系统发电机励磁的控制主要通过励磁调节器来实现。
励磁调节器可以根据需要调整励磁电流的大小，以稳定输出电压。
常见的励磁调节器包括电位器、励磁稳压器和自动励磁控制器等。
其中，电位器是一种手动调节励磁电流的装置，通过改变电位器的电阻值来控制励磁电流的大小。
励磁稳压器是一种自动调节励磁电流的装置，它能根据输出电压的变化自动调整励磁电流的大小，以保持电压的稳定性。
自动励磁控制器是由电路和控制器组成的系统，能够监测和调节发电机的励磁电流，以实现电压控制。
四、励磁过程发电机励磁的过程可以简单描述为以下几步：1.设置励磁电流的大小和方向。
2.经励磁绕组产生的磁场与定子绕组中的电流相互作用，产生感应电动势。
斯坦福发电机交流发电机特点机组所用发电机为国际知名品牌康明斯斯坦福（STAMFORD）无刷交流同步发电机，发电机采用自励磁励磁式(可选永磁励磁模块)发电机与柴油发动机耦合，安装在共同底座上。
一）、斯坦福发电机性能特点：1、斯坦福发电机为全球著名品牌，在世界上最恶劣的条件下你都能看见它们的应用，由于其卓越的品质、良好的技术支持能力及售后服务，使得其在全球占有率第一。
2、为旋转磁极，无刷型、单轴承发电机：发电机电枢固定，而磁极旋转，无滑环及电刷结构使得发电机可输出较大的电流和电压，同时也不需对电刷和滑环进行维护；单轴承发电机可保证极高的同轴度，并且发电机在高速运转过程中，具有自动对心功能，降低自身的振动及噪声；发电机转子经过严格的平衡试验，也能保证发电机高速平稳运转。
3、绝缘和浸漆：绝缘等级为“H”级，所有绕制的零部件均采用专门研制的特殊材料并采用特殊的工艺浸漆的，为发电机在恶劣环境中运行提供保障；专门开发的树脂基材料为线圈和各旋转部件提供了高加工强度和高机械强度。
4、发电机防护发电机防护等级为IP23为适应重灰尘的使用环境，可为发电机选用冷却空气过滤器。
5、绕组的设计带来电气性能的极大提高：绕组为2/3节距绕制，能有效地消除电压的三次谐波（3、5、15….）, 是非线性负载的不间断供电的最佳设计；在并联或与电网并联时，2/3节距结构抑制了有时较大的线圈节距所产生的过大的中性电流；发电机配有一个的阻尼绕组，减少发电机在并联工作时振荡；绕组以2/3节距绕制，并且精心挑选的磁极及凸型转子形成的齿的设计能有效的抑制绕组输出电压的波形畸变。
6、轴承密封设计，不需维护7、励磁系统无刷自励磁发电机通过自动电压调整器（AVR）向励磁机定子提供电力，AVR中的高效率半导体确保发电机输出电压从最初较低的剩磁电压逐渐增大至额定值。
励磁机转子的输出功率通过三相全波桥式整流器输出给主机转子，该整流器设有浪涌抑制器保护装置，可避免由诸如短路或并联时相位不同步而引起的冲击。
发电机无刷励磁的结构特点、工作方式、工作原理2．无刷励磁的结构特点、工作方式、工作原理。
2．1结构：由主磁机、永磁副励磁机、旋转整流盘、空气冷却器、硅整流器、A VR等组成。
主励：三相、200Hz、2760KV A、417V、2820A、cos∮0. 9、8极副励：三相、400Hz、90KVA、250V、208A、cos∮0.95、16极f=pn/60旋转整流装置：全波不可控硅整流有熔断器及过电压保护，直流输出：2450KW 500V 4900N副励磁机为旋转磁极式，发出的电流送到主励磁机的定子作为主励磁机的励磁电流，由于主励磁机为旋转电枢式，电枢发出的电流通过转轴中孔送到旋转整流盘，经整流后送至转子线圈从而达到对发电机励磁。
2．2 发电机励磁电流的调节过程△由副励磁机——可控硅——A VR调节器——作为主励磁机定子励磁电流——来调节主励旋转电枢的输出电流——送至旋转整流盘——转子绕组△静止的永励副励磁机的电枢送出400Hz的电源，通过励磁电压调节器中的三相全控桥式可控硅整流器形成可调的直流电源到交流励磁机的磁场绕组。
通过控制全控桥整流器的导通角来调节交流励磁机的磁场电流，从而达到调节发电机励磁电流的目的。
当DA VR故障时，由厂用电经工频手动励磁调节装置整流后提供。
发电机励磁。
工作原理发电机的励磁电流由交流励磁机经旋转整流盘整流后提供，交流励磁机的励磁电流则由永磁机经调节装置中的可控硅全控桥整流后提供，励磁电流的大小由自励磁调节装置进行自动或手动调节，以满足发电机运行工况的要求。
2.3 无刷励磁系统特点2.3.1 励磁机与发电机同轴，电源独立，不受电力系统干扰2.3.2 没有滑环和电刷，根除了碳粉污染，噪音低，维护简单2.3.3 具备高起始、响应持久、能有效地提高电力系统稳定性2.3.4 选扎整流盘设计合理、电流和电压余量大，运行可靠2.3.5 采用双重数字A VR、功能齐全、故障追忆功能强无刷励磁系统原理框图整流盘及电路整流盘采用双盘结构，一个正极盘，另一个负(a)过励磁机磁场电流反馈使发电机磁场电流保持恒定，从而达到发电机磁场电流恒定。
无刷励磁发电机原理无刷励磁发电机是一种直流发电机，与传统的有刷励磁发电机相比，其结构更加简单，维护成本更低，同时具有更好的稳定性和可靠性。
下面将介绍无刷励磁发电机的原理以及工作过程。
无刷励磁发电机的原理是利用电磁感应的原理，通过旋转磁场产生电能。
其基本组成部分包括转子、定子、永磁体和电子元件。
其中，转子和定子是发电机的核心部分，永磁体则用于产生磁场，电子元件则用于控制和调节发电机的输出电压和电流。
具体来说，无刷励磁发电机的转子上固定有一组永磁体，这些永磁体产生的磁场随着转子的旋转而不断变化。
当转子旋转时，磁场会穿过定子上的线圈，并在其中产生电磁感应作用，从而产生电流。
电子元件则将这些电流进行整流和调节，最终将输出电流和电压调整到合适的水平。
无刷励磁发电机的工作过程可以分为四个阶段：励磁、发电、整流和调节。
首先是励磁阶段，此时电子元件会向转子上的永磁体提供一个电流，使其产生一个强磁场。
这个磁场会随着转子的旋转而不断变化，从而在定子上产生一个交变电场。
接下来是发电阶段，此时电磁感应作用开始发挥作用，定子上的线圈中就会产生电流。
这个电流的大小和方向取决于磁场的强度和方向，以及线圈的位置和方向。
然后是整流阶段，此时电子元件会对产生的交流电进行整流，将其转换为直流电。
整流后的直流电可以直接输出，也可以通过调节电子元件来控制电流和电压的大小。
最后是调节阶段，此时电子元件会对电流和电压进行调节，使其符合实际需求。
这个过程中需要进行多次反馈和控制，以确保输出的电流和电压稳定、可靠。
无刷励磁发电机的原理和工作过程非常复杂，需要多个部件和元件的协同作用才能实现。
但是，由于其结构简单、维护成本低、稳定性和可靠性高，因此在实际应用中得到了广泛的应用和推广。

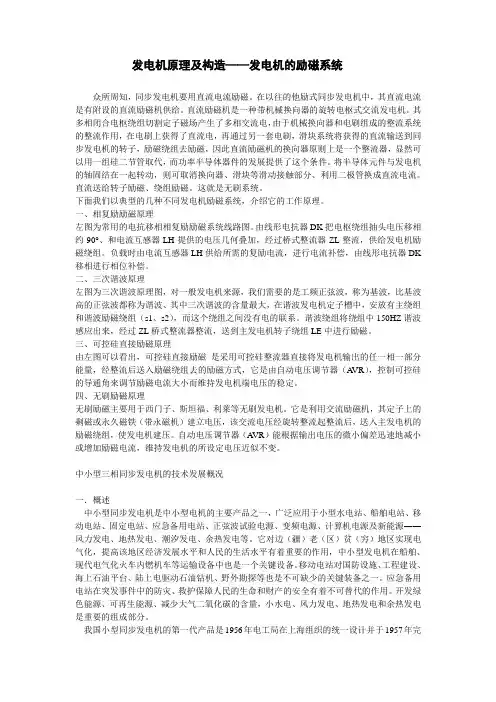

发电机原理及构造——发电机的励磁系统众所周知，同步发电机要用直流电流励磁。
在以往的他励式同步发电机中，其直流电流是有附设的直流励磁机供给。
直流励磁机是一种带机械换向器的旋转电枢式交流发电机。
其多相闭合电枢绕组切割定子磁场产生了多相交流电，由于机械换向器和电刷组成的整流系统的整流作用，在电刷上获得了直流电，再通过另一套电刷，滑块系统将获得的直流输送到同步发电机的转子，励磁绕组去励磁，因此直流励磁机的换向器原则上是一个整流器，显然可以用一组硅二节管取代，而功率半导体器件的发展提供了这个条件。
将半导体元件与发电机的轴固结在一起转动，则可取消换向器、滑块等滑动接触部分、利用二极管换成直流电流。
直流送给转子励磁、绕组励磁。
这就是无刷系统。
下面我们以典型的几种不同发电机励磁系统，介绍它的工作原理。
一、相复励励磁原理左图为常用的电抗移相相复励励磁系统线路图。
由线形电抗器DK把电枢绕组抽头电压移相约90°、和电流互感器LH提供的电压几何叠加，经过桥式整流器ZL整流，供给发电机励磁绕组。
负载时由电流互感器LH供给所需的复励电流，进行电流补偿，由线形电抗器DK 移相进行相位补偿。
二、三次谐波原理左图为三次谐波原理图，对一般发电机来源，我们需要的是工频正弦波，称为基波，比基波高的正弦波都称为谐波、其中三次谐波的含量最大，在谐波发电机定子槽中，安放有主绕组和谐波励磁绕组（s1、s2），而这个绕组之间没有电的联系。
谐波绕组将绕组中150HZ谐波感应出来，经过ZL桥式整流器整流，送到主发电机转子绕组LE中进行励磁。
三、可控硅直接励磁原理由左图可以看出，可控硅直接励磁是采用可控硅整流器直接将发电机输出的任一相一部分能量，经整流后送入励磁绕组去的励磁方式，它是由自动电压调节器（A VR），控制可控硅的导通角来调节励磁电流大小而维持发电机端电压的稳定。
四、无刷励磁原理无刷励磁主要用于西门子、斯坦福、利莱等无刷发电机。
它是利用交流励磁机，其定子上的剩磁或永久磁铁（带永磁机）建立电压，该交流电压经旋转整流起整流后，送入主发电机的励磁绕组，使发电机建压。
