常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从某钢板对接焊缝X 射线照相底片单个气孔 密集气孔 琏状气孔（冷裂纹、缺議响区裂纹）而导致焊缝的强度降低。
V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
常见的焊接缺陷（1）常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体f冷裂纹r热影响区裂纹）或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从根部未焊透中间未焊透坡面未焙合链狀气孔S间未焙合夹渣而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4 ）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。
未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片型坡口，手工电弧焊，局部夹渣V．钢板对接焊缝X射线照相底片型坡口，手工电弧焊，两侧线状夹渣V钢板对接焊缝X射线照相底片手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。

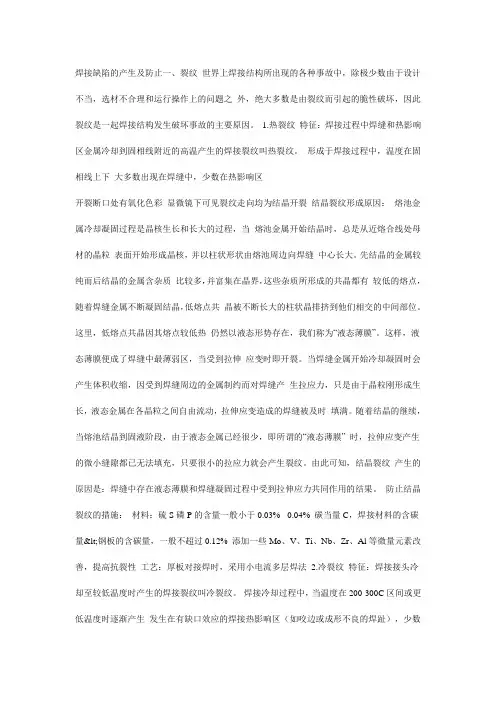

焊接缺陷的产生及防止一、裂纹世界上焊接结构所出现的各种事故中，除极少数由于设计不当，选材不合理和运行操作上的问题之外，绝大多数是由裂纹而引起的脆性破坏，因此裂纹是一起焊接结构发生破坏事故的主要原因。
1.热裂纹特征：焊接过程中焊缝和热影响区金属冷却到固相线附近的高温产生的焊接裂纹叫热裂纹。
形成于焊接过程中，温度在固相线上下大多数出现在焊缝中，少数在热影响区开裂断口处有氧化色彩显微镜下可见裂纹走向均为结晶开裂结晶裂纹形成原因：熔池金属冷却凝固过程是晶核生长和长大的过程，当熔池金属开始结晶时，总是从近熔合线处母材的晶粒表面开始形成晶核，并以柱状形状由熔池周边向焊缝中心长大。
先结晶的金属较纯而后结晶的金属含杂质比较多，并富集在晶界，这些杂质所形成的共晶都有较低的熔点，随着焊缝金属不断凝固结晶，低熔点共晶被不断长大的柱状晶排挤到他们相交的中间部位。
这里，低熔点共晶因其熔点较低热仍然以液态形势存在，我们称为“液态薄膜”。
这样，液态薄膜便成了焊缝中最薄弱区，当受到拉伸应变时即开裂。
当焊缝金属开始冷却凝固时会产生体积收缩，因受到焊缝周边的金属制约而对焊缝产生拉应力，只是由于晶粒刚形成生长，液态金属在各晶粒之间自由流动，拉伸应变造成的焊缝被及时填满。
随着结晶的继续，当熔池结晶到固液阶段，由于液态金属已经很少，即所谓的“液态薄膜” 时，拉伸应变产生的微小缝隙都已无法填充，只要很小的拉应力就会产生裂纹。
由此可知，结晶裂纹产生的原因是：焊缝中存在液态薄膜和焊缝凝固过程中受到拉伸应力共同作用的结果。
防止结晶裂纹的措施：材料：硫S磷P的含量一般小于0.03% - 0.04% 碳当量C，焊接材料的含碳量<钢板的含碳量，一般不超过0.12% 添加一些Mo、V、Ti、Nb、Zr、Al等微量元素改善，提高抗裂性工艺：厚板对接焊时，采用小电流多层焊法2.冷裂纹特征：焊接接头冷却至较低温度时产生的焊接裂纹叫冷裂纹。
焊接冷却过程中，当温度在200-300C区间或更低温度时逐渐产生发生在有缺口效应的焊接热影响区（如咬边或成形不良的焊趾），少数在焊缝中宏观可见裂纹断口处有金属光泽，微观可见裂纹具有沿晶和穿晶走向的混合形态冷裂纹形成原因：淬硬组织，焊接接头的拘束应力，焊接接头的含氢量是冷裂纹形成的三个因素。
焊接冷裂纹1.1焊接裂纹的简介焊接裂纹是指金属在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区金属原子结合力遭到破坏所产生的缝隙。
在焊接生产中由于钢种和结构的类型不同，可能出现各种裂纹，焊接裂纹产生的条件和原因各有不同。
有些裂纹在焊后立即产生，有些在焊后延续一段时间才发生，有的在一定外界条件诱发下才产生；裂纹既出现在焊缝和热影响区表面，也产生在其内部。
焊接裂纹对焊接结构的危害有：①减少了焊接接头的工作截面，因而降低了焊接结构的承载能力②构成了严重的应力集中。
裂纹是片状缺陷，其边缘构成了非常尖锐的切口应力集中，既降低结构的疲劳强度，又容易引发结构的脆性破坏。
③造成泄漏。
由于盛装或输送有毒且可燃的气体或液体的各种焊接储罐和管道，若有穿透性裂纹，必然发生泄漏。
④表面裂纹能藏污纳垢，容易造成或加速结构的腐蚀。
⑤留下隐患，使结构变得不可靠。
由于延迟裂纹产生具有不定期性，微裂纹和内部裂纹易于漏检，这些都增加了焊接结构在使用中的潜在危险。
焊接裂纹是焊接结构最严重的工艺缺陷，直接影响产品质量，甚至引起突发事故，例如，焊接桥梁坍塌，大型海轮断裂，各种类型压力容器爆炸等恶性事故。
随着现代钢铁、石油化工、船舶和电力等工业的发展，在焊接结构方面都趋向大型化、大容量和高参数方向发展，有的在低温、深冷或腐蚀介质下工作，都广泛采用各种低合金高强钢材料，而这些金属材料通常对裂纹十分敏感。
因此，从焊接裂纹的微观形态、起源与扩展及影响因素等进行深入分析，对防止焊接裂纹和保证工程结构的质量稳定性是十分重要的。
1.2焊接裂纹分类焊接裂纹按产生的机理可分为热裂纹、冷裂纹、再热裂纹、层状撕裂和应力腐蚀裂纹等。
(1)热裂纹焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区产生的裂纹，它的特征是沿原奥氏体晶界开裂。
根据所焊金属的材料不同，产生热裂纹的形态、温度区间和主要原因也不同。
一般把热裂纹分为结晶裂纹、液化裂纹和多边化裂纹三类。
常见的焊接缺陷焊接接头的不完整性称为焊接缺欠，主要有焊接裂纹、孔穴，固体加杂，未熔合，未焊透、形状缺陷等。
这些缺欠减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。
其中危害最大的是焊接裂纹和未熔合。
中文名焊接缺陷外文名WELDING DEFECT 解释焊接接头的不完整分类焊接裂纹、未焊透危害焊接裂纹和未熔合目录1 焊前准备2 低温焊接3 缺陷分类4 缺陷预防▪形状缺欠▪尺寸缺欠▪咬边▪弧坑▪烧穿▪焊瘤▪气孔▪夹渣▪未焊透▪未熔合▪焊接裂纹5 焊缝等级焊前准备编辑构件边缘必须按规定进行准备，干净，无毛刺，无气割熔渣，无油脂或油漆，除了车间保护底漆。
接头必须干燥。
几种常见焊接缺憾点焊不应该太深，点焊位置应使其在施焊时能够重新溶合。
焊前，检验员必须确保所有焊点处于良好状态，焊前必须清除坏点焊和炸裂的点焊。
低温焊接编辑无论使用哪种焊接方式，在低温气候下焊接（低于+5℃），必须采取如下的防护措施，以避免低温焊接接头造成的不良效果（易脆、变硬而易裂，容易在焊接接头上产生诸如由于快速冷却和焊缝凝固造成的小眼和熔渣等缺欠）：a) 在不受坏天气（如风、潮湿和气流等）干扰的区域施焊;b) 干燥焊接接头以避免潮湿引起材料收缩；c) 焊接接头预热，以减缓焊后焊缝的冷却速度；d) 焊后对焊缝加盖防止焊缝的骤冷。
e) 焊接的最低温度为-10℃，采取所指的防护措施。
f) 需要时预热温度至少为50℃火焰进行缓慢、均匀的预热。
缺陷分类编辑1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因是电弧热量太高,即电流太大,运条速度太小所造成的。
