运算放大器的工作原理运算放大器是一种广泛应用于电子电路中的重要器件，它常用于信号处理、仪器测量、自动控制等领域。
在很多电路设计中，我们都会涉及到运算放大器。
那么，究竟什么是运算放大器，它的工作原理又是怎样的呢？运算放大器通常是一个有两个输入端和一个输出端的电路元件。
它一般被设计成使用电源电压进行工作，通常被标记为正极性输入端（+）和负极性输入端（-）。
通过这两个输入端，可以将输入信号传送到运算放大器中。
同时，通过反馈回路将输出信号的部分返回到输入端，这就是运算放大器的基本工作原理之一。
在理想情况下，运算放大器有着极高的输入阻抗和无穷大的增益。
这意味着无论输入信号的大小如何，它都不会对外部电路产生影响，且输出信号的增益是无限大的。
然而，实际运算放大器并不完全符合理想模型，因此在实际应用中需要考虑一些非理想因素。
运算放大器的工作原理可以用一个简单的反馈电路来解释。
在一个典型的反馈电路中，负反馈是最常见的类型。
通过负反馈，部分输出信号被送回到输入端，与输入信号进行比较。
当输入信号增大时，放大器的输出信号也会增大，但经过反馈后又会抑制这种增加，保持系统稳定。
另一方面，运算放大器还具有很高的共模抑制比和功率供应拒绝率。
共模抑制比是指在两个输入端上出现相同信号时，运算放大器能够抑制这种共有信号，只放大差分信号。
功率供应拒绝率是指运算放大器在输出时排除输入端供电电源的信号，使输出更准确和稳定。
总的来说，运算放大器是一种功能强大的电路元件，它的工作原理基于反馈回路和理想放大器模型。
通过适当的电路设计和应用，运算放大器可以在各种电子电路中发挥关键作用，实现信号放大、滤波、比较等功能。
对于电子工程师和电路设计师来说，深入理解运算放大器的原理和特性是十分重要的。
1。

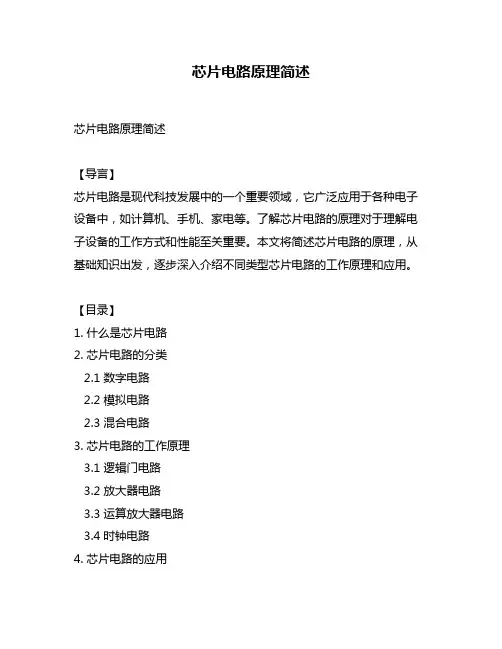

芯片电路原理简述芯片电路原理简述【导言】芯片电路是现代科技发展中的一个重要领域，它广泛应用于各种电子设备中，如计算机、手机、家电等。
了解芯片电路的原理对于理解电子设备的工作方式和性能至关重要。
本文将简述芯片电路的原理，从基础知识出发，逐步深入介绍不同类型芯片电路的工作原理和应用。
【目录】1. 什么是芯片电路2. 芯片电路的分类2.1 数字电路2.2 模拟电路2.3 混合电路3. 芯片电路的工作原理3.1 逻辑门电路3.2 放大器电路3.3 运算放大器电路3.4 时钟电路4. 芯片电路的应用4.1 通信领域4.2 计算机领域4.3 消费电子领域5. 结论【正文】1. 什么是芯片电路芯片电路是指将多个电子元器件（如晶体管、电阻、电容等）集成在一块芯片上，通过连接这些元器件形成功能完整的电路系统。
芯片电路具有体积小、功耗低、稳定性好等优点，是现代电子设备的核心。
2. 芯片电路的分类芯片电路根据工作原理和应用领域可以分为三种类型：数字电路、模拟电路和混合电路。
2.1 数字电路数字电路以二进制进行数据处理和传输，基于逻辑门电路进行运算和控制。

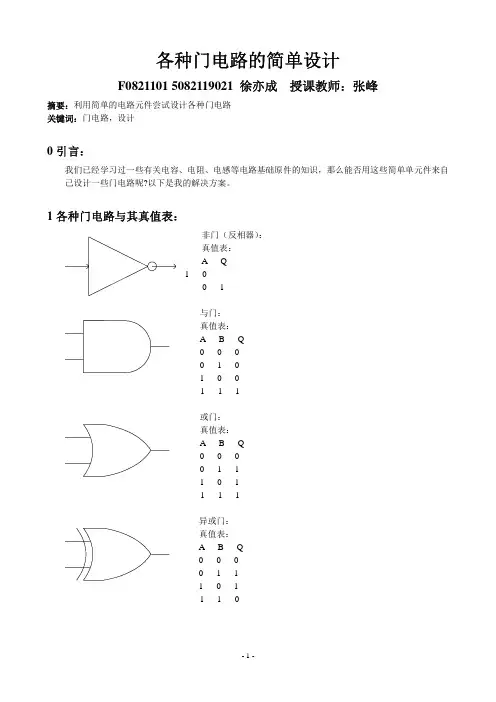

逻辑门电路包括与门、或门、非门等，通过组合和连接这些逻辑门电路可以实现各种复杂的逻辑功能。
数字电路的特点是处理速度快、抗干扰性强，广泛应用于计算机、通信和控制系统等领域。
2.2 模拟电路模拟电路用于处理和传输连续信号，基于电压、电流和电阻等物理量进行分析和控制。
模拟电路常用的元件包括运算放大器、电阻、电容等，通过组合和连接这些元件可以实现滤波、放大、混频等功能。
模拟电路的特点是处理连续信号，适用于音频、视频等模拟信号处理领域。
2.3 混合电路混合电路结合了数字电路和模拟电路的特点，既可以进行数字信号处理，也可以处理模拟信号。
混合电路常见的应用是在数字信号处理的基础上添加模拟输入输出接口，以实现数字与模拟信号的转换和处理。
3. 芯片电路的工作原理在芯片电路中，不同类型的电路有着各自的工作原理。
运算放大器的工作原理
首先，让我们来了解一下运算放大器的基本特性。
运算放大器具有高输入阻抗、低输出阻抗、大增益和宽带宽等特点。
这些特性使得运算放大器在信号处理中具有非常重要的作用。
其次，我们来看一下运算放大器的内部结构。
运算放大器通常由多个晶体管、电阻和电容等元件组成，通过这些元件的合理组合，可以实现对输入信号的放大和处理。
此外，运算放大器还包括正、负电源电压引脚，以及非反相输入端、反相输入端和输出端等引脚。
这些引脚的连接方式和电压分布对运算放大器的工作状态有着重要的影响。
接下来，让我们来详细了解一下运算放大器的工作模式。
运算放大器有两种基
本的工作模式，分别是开环模式和闭环模式。
在开环模式下，运算放大器的输出电压与输入电压成正比，增益非常大。
而在闭环模式下，通过反馈网络的连接，可以控制运算放大器的增益和频率特性，从而实现对输入信号的精确放大和处理。
在实际应用中，闭环模式的运算放大器更为常见，因为它可以提供稳定、可靠的放大性能。
除了基本特性、内部结构和工作模式，运算放大器还有许多其他重要的应用。
例如，运算放大器可以用于信号滤波、信号调理、比较器、积分器、微分器等电路中。
通过合理选择反馈网络和外部元件，可以实现对不同类型信号的处理和放大，从而满足各种应用的需求。
总的来说，运算放大器是一种功能强大的集成电路，它在电子设备中有着广泛
的应用。
通过对其工作原理的深入了解，我们可以更好地应用运算放大器，实现对信号的精确处理和放大。
希望本文对您有所帮助，谢谢阅读！。
运算放大器原理
运算放大器是一种电子设备，用于放大输入信号的幅度，并保持信号的准确性和稳定性。
它常用于信号处理、比较和运算等电路中。
运算放大器的原理基于差分放大器和反馈控制原理。
差分放大器是运算放大器的关键部分，它由两个输入端和一个输出端组成。
运算放大器的输入信号通过差分放大器进行放大，然后通过反馈电路返回到差分放大器的输入端，从而实现放大器输出的稳定和准确。
运算放大器的运算放大倍数也称为增益，可以通过控制反馈回路的参数来调整。
反馈回路通过将输出信号与输入信号的差异转换为一个负反馈信号，控制输入信号的放大倍数。
这样，运算放大器就可以提供一个固定的放大倍数，并将输入信号放大到所需的幅度。
运算放大器的输入阻抗很高，输出阻抗很低，这使得它可以与其他电路连接而不影响信号的质量。
此外，运算放大器具有宽带宽和高增益的特性，使其在各种信号处理和运算电路中广泛应用。
总之，运算放大器通过差分放大器和反馈控制原理实现输入信号的放大，并且保持输出信号的准确性和稳定性。
它是电子电路中重要的基础设备，被广泛用于信号处理和运算领域。
运算放大器分类运算放大器是一种基本的模拟电路元件，广泛应用于各种电子设备中。
根据其不同的性质和功能，可以将运算放大器分为几类。
1.差分放大器差分放大器是一种基本的运算放大器，主要用于实现信号放大和滤波。
它的输入端有两个，可以将两个输入信号进行差分运算，输出差分信号的放大结果。
差分放大器具有高增益、高输入阻抗和低输出阻抗等特点，适用于放大微弱信号和抑制噪声干扰。
2.反馈放大器反馈放大器是一种将一部分输出信号反馈到输入端的运算放大器。
反馈放大器可以实现信号放大、滤波、稳压等功能，还可以提高放大器的线性度和稳定性。
根据反馈方式的不同，反馈放大器可以分为正反馈和负反馈两种。
其中，负反馈放大器最为常见，可以减小放大器的失调、漂移和噪声，提高放大器的性能和可靠性。
3.比较器比较器是一种将两个输入信号进行比较，输出高低电平的运算放大器。
比较器可以用于电压比较、信号检测、门电路等方面。
根据比较器的输出类型，可以将其分为开关型比较器和线性比较器两种。
其中，开关型比较器输出只有两种状态，常用于数字电路中的逻辑运算；线性比较器输出具有连续的电平变化，常用于模拟电路中的信号处理。
4.积分放大器积分放大器是一种将输入信号进行积分运算后输出的运算放大器。
积分放大器可以用于实现信号积分、微分和低通滤波等功能，还可以提高放大器的稳定性和线性度。
与差分放大器相比，积分放大器的输入阻抗较低，输出阻抗较高，适用于高精度的信号处理和控制系统中。
5.微分放大器微分放大器是一种将输入信号进行微分运算后输出的运算放大器。
微分放大器可以用于实现信号微分、高通滤波和波形恢复等功能，还可以提高放大器的线性度和稳定性。
与积分放大器相比，微分放大器的输入阻抗较高，输出阻抗较低，适用于高速信号处理和控制系统中。
运算放大器是一种非常重要的电子元件，在各种电子设备中都有广泛的应用。
根据其不同的性质和功能，可以将运算放大器分为差分放大器、反馈放大器、比较器、积分放大器和微分放大器等几类。

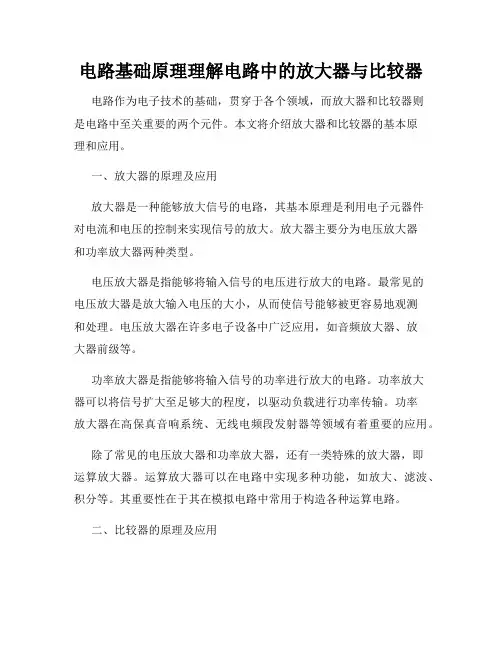

电路基础原理理解电路中的放大器与比较器电路作为电子技术的基础，贯穿于各个领域，而放大器和比较器则是电路中至关重要的两个元件。
本文将介绍放大器和比较器的基本原理和应用。
一、放大器的原理及应用放大器是一种能够放大信号的电路，其基本原理是利用电子元器件对电流和电压的控制来实现信号的放大。
放大器主要分为电压放大器和功率放大器两种类型。
电压放大器是指能够将输入信号的电压进行放大的电路。
最常见的电压放大器是放大输入电压的大小，从而使信号能够被更容易地观测和处理。
电压放大器在许多电子设备中广泛应用，如音频放大器、放大器前级等。
功率放大器是指能够将输入信号的功率进行放大的电路。
功率放大器可以将信号扩大至足够大的程度，以驱动负载进行功率传输。
功率放大器在高保真音响系统、无线电频段发射器等领域有着重要的应用。
除了常见的电压放大器和功率放大器，还有一类特殊的放大器，即运算放大器。
运算放大器可以在电路中实现多种功能，如放大、滤波、积分等。
其重要性在于其在模拟电路中常用于构造各种运算电路。
二、比较器的原理及应用比较器是一种能够将两个信号进行比较的电路。
其基本原理是利用电子元器件对输入信号进行放大，并通过比较输出来决定输入信号之间的差异。
比较器主要应用于判别性电路和触发电路，常见的比较器有差分比较器和单端比较器。
差分比较器是通过将两个输入信号相减，然后进行放大并进行比较，输出相应的比较结果。
差分比较器在模拟电路中常用于实现信号的比较、切换和控制。
单端比较器是将一个输入信号与参考电平进行比较，输出相应的比较结果。
单端比较器广泛应用于电压检测、电流检测和数字信号处理等领域。
此外，比较器还可以与其他电路结合，用于实现复杂的逻辑运算和电路控制功能。
比如与门、或门、非门等逻辑门电路都是通过比较器的组合来实现的。
三、放大器与比较器的应用案例放大器和比较器作为电路中重要的元件，在实际应用中有着广泛的使用。
以音频放大器为例，当我们通过手机或电脑播放音乐时，音频信号需要经过放大器进行放大，才能够驱动扬声器发出声音。
运算放大器常用电路
运算放大器（Operational Amplifier，简称Op-Amp）常用于电子电路中的各种应用，以下是一些常见的电路：
1. 反馈放大器：最为常见的Op-Amp电路之一，包括在反馈环路中使用的非反向和反向放大器电路。
这些电路可用于放大、求和、减法等操作。
2. 比较器：将输入信号与参考电压进行比较，输出高低电平表示输入信号与参考电压的大小关系。
常用于触发器等数字电路中。
3. 仪表放大器：用于精确测量和放大微弱信号，通常包含精密的增益调节和滤波功能。
4. 信号调理电路：用于对信号进行放大、滤波、积分或微分等处理，例如用于传感器信号处理。
5. 激励电路：用于驱动电荷、电压输出等场合，如用于激励振荡器或输出给驱动器的电路。
这些是Op-Amp的一些典型应用，Op-Amp还可以在许多其他电路中发挥作用，如振荡器、滤波器、模数转换器等。
Op-Amp的灵活性使得它成为电子工程中不可或缺的组成部分。

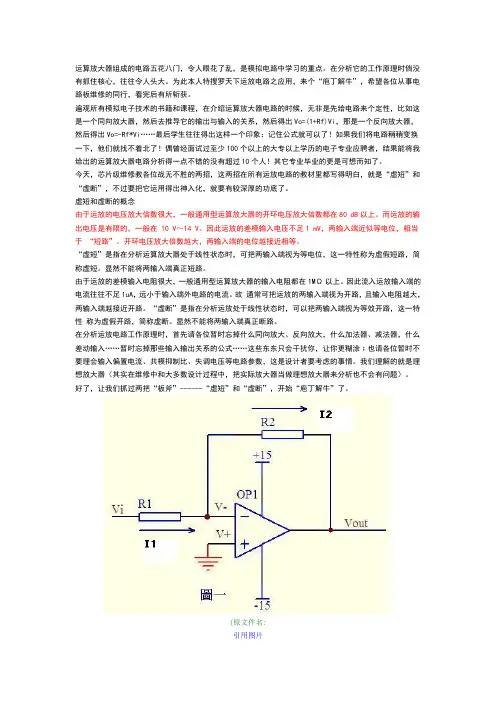

运算放大器组成的电路五花八门，令人眼花了乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所斩获。
遍观所有模拟电子技术的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。
