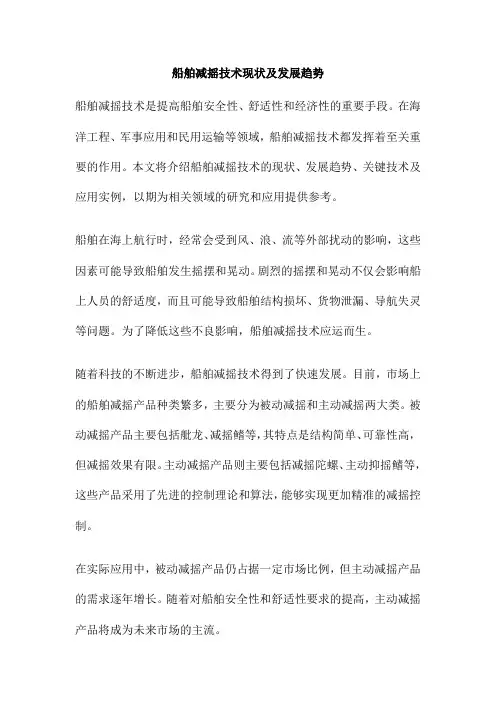

船舶减摇技术现状及发展趋势船舶减摇技术是提高船舶安全性、舒适性和经济性的重要手段。
在海洋工程、军事应用和民用运输等领域,船舶减摇技术都发挥着至关重要的作用。
本文将介绍船舶减摇技术的现状、发展趋势、关键技术及应用实例,以期为相关领域的研究和应用提供参考。
船舶在海上航行时,经常会受到风、浪、流等外部扰动的影响,这些因素可能导致船舶发生摇摆和晃动。
剧烈的摇摆和晃动不仅会影响船上人员的舒适度,而且可能导致船舶结构损坏、货物泄漏、导航失灵等问题。
为了降低这些不良影响,船舶减摇技术应运而生。
随着科技的不断进步,船舶减摇技术得到了快速发展。
目前,市场上的船舶减摇产品种类繁多,主要分为被动减摇和主动减摇两大类。
被动减摇产品主要包括舭龙、减摇鳍等,其特点是结构简单、可靠性高,但减摇效果有限。
主动减摇产品则主要包括减摇陀螺、主动抑摇鳍等,这些产品采用了先进的控制理论和算法,能够实现更加精准的减摇控制。
在实际应用中,被动减摇产品仍占据一定市场比例,但主动减摇产品的需求逐年增长。
随着对船舶安全性和舒适性要求的提高,主动减摇产品将成为未来市场的主流。
技术创新:随着科学技术的不断进步,船舶减摇技术将不断创新,出现更加高效、智能的减摇产品和算法。
集成化:船舶减摇技术将与船舶设计、制造等过程更加紧密地结合,实现减摇系统的整体优化。
智能化:利用人工智能、大数据等先进技术,实现船舶减摇系统的智能化控制,提高减摇效果和适应性。
绿色环保:未来的船舶减摇技术将更加注重环保和节能,如采用更加高效的减摇鳍等设计,减少能源消耗。
原理:船舶减摇技术的原理主要是通过改变船舶的惯性矩、阻尼等参数,减轻或抑制船舶的摇摆。
实现方式:在被动减摇技术中,主要通过优化船舶结构设计、选用高性能材料等方式实现减摇;而在主动减摇技术中,则采用先进的传感器、控制器和算法等手段,实现对船舶状态的实时监测和减摇控制。
船舶减摇技术在实际应用中取得了显著成果。
以主动减摇技术为例,某大型船舶公司研发的主动抑摇鳍产品在实船应用中,成功降低了船舶的横摇幅度,提高了船舶的航行稳定性。
船舶减摇装置技术综述船舶减摇装置的研究对于船舶航行的安全性具有重要的意义,文章综述了包括减摇鳍、减摇水舱、舵减摇、舭龙骨等几种传统减摇装置的发展现状,并阐述了近年来的船舶减摇技术发展方向,指出了船舶减摇技术已由单一的减摇装置发展至综合减摇装置,并趋于实现小型化、精密化的发展方向。
标签:减摇;横摇;减摇鳍;减摇水舱;舭龙骨;舵减摇;综合减摇装置1 概述船舶在海上航行和工作的过程中,会遭受海浪、海风及海流等各种因素的影响,因此,船舶会产生诸如横摇、纵摇、横荡、纵荡等各种摇摆。
而以上各种不规则的剧烈摇摆会严重影响船舶的安全航行、乘船的舒适性、船上各种机器设备的正常工作等。
尤其对于军用舰载船舶而言,船舶在海上产生的摇荡会影响飞机的正常起飞、安全航行以及降落。
因此,关于船舶减摇方面的试验和研究一直是船舶领域技术人员的主要工作。
经过多年的研究发现,在船舶减摇装置中,应用最为广泛的有以下几种:舭龙骨、减摇水舱、舵减摇、减摇鳍以及综合减摇装置等。
2 船舶减摇装置简介2.1 舭龙骨舭龙骨的使用最早可追溯到19世纪初,当时还处于帆船时代,舭龙骨最早作为减摇装置是应用在帆船上。
舭龙骨多是沿着船体长度方向,安装在船舶的舭部,其减摇原理在于,当船舶在海上产生横摇时,由于舭龙骨的存在,会在海水中产生扰动船体周围的水流场,使得船体产生一定的附加阻尼,通过增加船体的横摇阻尼,从而减小船舶受到的横摇影响。
舭龙骨在船舶的任何航行状态和环境下,均会使得船舶产生一定的减摇效果,其最佳效果是在产生近似共振的状况下产生的。
舭龙骨减摇的优势在于,其不涉及运动部件,结构简单,造价低,便于维护,是应用最广泛的一种减摇装置。
其缺点在于装上舭龙骨会使船舶阻力略有增加。
发展到后来,慢慢出现了可伸缩式舭龙骨,其在高航速时伸出进行减摇,低航速时收回,减小船舶受到的阻力。
目前,几乎所有的船舶都装有舭龙骨,配合其他减摇装置共同提高船舶航行的稳定性。
2.2 减摇水舱减摇水舱也是比较常见的一种减摇装置,根据其减摇原理,主要包括以下三种形式:被动式减摇水舱、可控被动式减摇水舱和主动式减摇水舱。
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION工 业 技 术79科技资讯 SCIENCE & TECHNOLOGY INFORMATION 众所周知,舰船在风、流、浪的作用下产生横摇、纵摇、首尾摇、升沉和纵漂6个自由度的运动。
其中,尤以横摇最为剧烈,对舰船完成作战使命、安全航行和船上工作人员及设备影响最大。
减摇鳍装置就是一种减小船舶在航行中产生横摇而装备的一种特种设备。
减摇鳍是目前效果最好的减摇装置,装于船中两舷舭部,剖面为机翼形,又称侧舵,通过操纵机构转动减摇鳍,使水流在鳍上产生作用力,从而形成减摇力矩,减小摇摆,幅度以便减少船体横摇。
该设备结构复杂,造价较高,且效果取决于航速,航速越高,效果越好,故多用于高速船舶。
它有收放式减摇鳍和非收放式减摇鳍两大系列。
不可收放式减摇鳍由于结构简单、体积小、重量轻、可靠性高及成本低等优点,被广泛地应用于各类船舶,但是由于鳍叶不可收放,在船舶航行于狭水道、复杂海域、离靠码头、进坞出坞时,增加了船舶碰撞的可能性,对船舶的安全影响极大,缺乏一定的灵敏性和适用性。
1 影响船舶减摇系统运行的因素船舶减摇系统作为船舶完成海上作业的重要辅助设备,其能否能稳定运行直接影响着船舶舶海上作业成败,所以要找出影响船舶减摇系统运行的因素,对其进行分析,提出合理的应对措施,确保船舶在恶劣海况下能保持船姿平稳,保证船舶高质量完成海上任务,并为船员的舒适生活创造良好的条件。
影响船舶减摇系统运行的因素主要有4个方面。
1.1 航速的影响某科考船收放式减摇鳍运行时为全自动控制,一般情况下,船速越高,减摇鳍运行时减摇效果越好。
当船速过高或过低时,减摇鳍就会自动减小鳍角或归零后自动收回,降低或失去减摇作用。
当船舶航速过大时,在鳍轴上承受海浪应力会很大,会造成鳍叶或襟翼出现变形,导致鳍无法收回,影响减摇鳍寿命。
所以船舶航速保持在8~18kn时,减摇鳍会稳定运行,减摇效果也会随着航速而增加。
一种船用减摇起重机减摇控制方案,包括起重机本体机械装置、起重机监控系统、起重机液压驱动系统、起重机控制模块其特征在于起重机控制模块通过控制减摇索的张力值对吊重摇晃形成阻尼力,达到减摇的恒张力控制方案;起重机控制模块通过控制减摇索的收放拉动吊重,控制主吊索与竖直方向的角度,达到吊重减摇且回中的位置跟随控制方案;根据起重机状态监测系统传回起重机实时状态参数确定起重机工作情况,切换适时控制方案,达到减摇控制的混合控制方案;本技术控制方法新颖、操作简单、使用方便、安全可靠、防止吊具及货物的摇摆能力好,使吊重的摇晃得到较好的抑制。
权利要求书1.一种船用减摇起重机的恒张力减摇控制方法,其特征在于:S11:通过控制电脑分别设定减摇索Ⅰ的张力期望值、减摇索Ⅱ的张力期望值、减摇索Ⅲ的张力期望值;S12:分别测量减摇索Ⅰ的实际张力值、减摇索Ⅱ的实际张力值、减摇索Ⅲ的实际张力值;S13:比较减摇索Ⅰ的张力期望值与减摇索Ⅰ的实际张力值得到第一偏差,比较减摇索Ⅱ的张力期望值与减摇索Ⅱ的实际张力值得到第二偏差,比较减摇索Ⅲ的张力期望值与测量减摇索Ⅲ的实际张力值得到第三偏差,将所述第一偏差、第二偏差、第三偏差发送至PLC控制器;所述PLC控制器根据所述第一偏差、第二偏差、第三偏差控制伺服阀动作,从而控制液压马达,进而控制减摇索动作,形成恒张力闭环控制。
2.根据权利要求1所述的方法,其特征在于所述减摇索Ⅰ的实际张力值由减摇索张力传感器Ⅰ进行测量,再通过起重机控制模块中的转换函数得到;所述减摇索Ⅱ的实际张力值根据减摇索张力传感器Ⅱ进行测量,再通过起重机控制模块中的转换函数得到;所述测量减摇索Ⅲ的实际张力值根据减摇索张力传感器Ⅲ进行测量,再通过起重机控制模块中的转换函数得到。
3.一种船用减摇起重机的位置跟随减摇控制方法,其特征在于:S21:判断主吊索是否处于竖直状态,若是竖直状态,则可得到减摇索Ⅰ的设定长度、减摇索Ⅱ的设定长度、减摇索Ⅲ的设定长度,否则通过控制收放减摇索将其归中,所述竖直状态根据起重机的初始位姿进行判断;S22:分别测量减摇索Ⅰ的实际长度、减摇索Ⅱ的实际长度以及减摇索Ⅲ的实际长度;S23:将减摇索Ⅰ的设定长度与减摇索Ⅰ的实际长度进行比较,得到第一偏差;将减摇索Ⅱ的设定长度与减摇索Ⅱ的实际长度进行比较,得到第二偏差;将减摇索Ⅲ的设定长度与测量减摇索Ⅲ的实际长度进行比较,得到第三偏差,将所述第一偏差、第二偏差及第三偏差传给PLC控制;所述PLC控制器根据所述第一偏差、第二偏差及第三偏差控制伺服阀动作,从而控制液压马达,进而控制减摇索动作,使其实际值与设定值达到一致,消除偏差。
