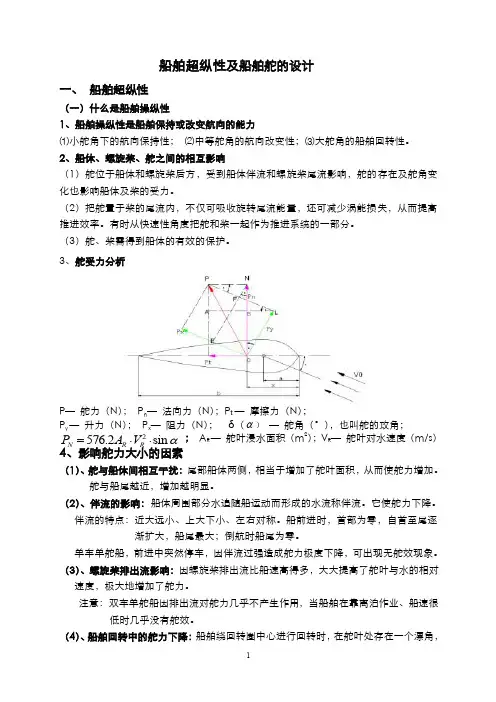

船舶超纵性及船舶舵的设计 一、 船舶超纵性(一)什么是船舶操纵性1、船舶操纵性是船舶保持或改变航向的能力⑴小舵角下的航向保持性; ⑵中等舵角的航向改变性;⑶大舵角的船舶回转性。
2、船体、螺旋桨、舵之间的相互影响(1)舵位于船体和螺旋桨后方,受到船体伴流和螺旋桨尾流影响,舵的存在及舵角变化也影响船体及桨的受力。
(2)把舵臵于桨的尾流内,不仅可吸收旋转尾流能量,还可减少涡能损失,从而提高推进效率。
有时从快速性角度把舵和桨一起作为推进系统的一部分。
(3)舵、桨需得到船体的有效的保护。
3、舵受力分析P — 舵力(N ); P n — 法向力(N );P t — 摩擦力(N ); P y — 升力(N ); P x — 阻力(N ); δ(α) — 舵角(°),也叫舵的攻角;; A R — 舵叶浸水面积(m 2);V R — 舵叶对水速度(m/s ) 4、影响舵力大小的因素(1)、舵与船体间相互干扰:尾部船体两侧,相当于增加了舵叶面积,从而使舵力增加。
舵与船尾越近,增加越明显。
(2)、伴流的影响:船体周围部分水追随船运动而形成的水流称伴流。
它使舵力下降。
伴流的特点:近大远小、上大下小、左右对称。
船前进时,首部为零,自首至尾逐渐扩大,船尾最大;倒航时船尾为零。
单车单舵船,前进中突然停车,因伴流过强造成舵力极度下降,可出现无舵效现象。
(3)、螺旋桨排出流影响:因螺旋桨排出流比船速高得多,大大提高了舵叶与水的相对速度,极大地增加了舵力。
注意:双车单舵船因排出流对舵力几乎不产生作用,当船舶在靠离泊作业、船速很低时几乎没有舵效。
(4)、船舶回转中的舵力下降:船舶绕回转圈中心进行回转时,在舵叶处存在一个漂角,2576.2sin N R RP A V α=⋅⋅使水流的有效流入角减小。
船舶在回转中绕自身转心运动时,使舵叶附近的水流对舵的冲角减小。
(5)、使舵力减小的流动现象失速现象:当达失速舵角或临界舵角时,舵升力骤然下降。
自动舵控制系统设计船舶借助螺旋桨的推力和舵力来改变或保持航速和航向,实现从某港出发按计划的航线到达预定的目的港。
由此可见,操舵系统是一个重要控制系统,其性能直接影响着船舶航行的操纵性、经济性和安全性。
自动操舵仪是总结了人的操舵规律而设计的装置,是用来控制船舶航向的设备,能使船舶在预定的航向上运行,它能克服使船舶偏离预定航向的各种干扰影响,使船舶自动地稳定在预定的航向上运行,是操纵船舶的关键设备.系统的调节对象是船,被调节量是航向。
自动舵是一个闭环系统,它包括:航向给定环节;航向检测环节;给定航向与实际航向比较环节;航向偏差与舵角反馈比较环节;控制器;执行机构;舵;调节对象—船;舵角反馈机构等。
自1922年自动舵问世到今天,代替人力操舵的自动舵的发展确实取得了长足的进展,在相当程度上减少了人力,节约了燃料,降低了机械磨损,但是距离真正意义上的操舵自动化还有相。
当大的距离。
一国内外研究现状自70年代起,国内一些科研院所、高校开展自动舵的理论与开发工作,并取得了不少成果,一些航海仪表厂家也独立或与研究所、高校合作开展了自动舵的试制和生产,其产品以模拟PID舵为主。
目前虽然国产自适应舵已经投入实船使用,但效果并不明显。
智能控制舵还处于理论研究阶段,还没有产品化。
航迹舵基本上也处于研究阶段,还没有过硬的产品。
目前国外市场上有多种成熟的航向舵、航迹舵产品,其控制方法大多为比较成熟的自适应控制,例如日本Tokimec公司的PR—8000系列自适应自动舵、德国Anschuz公司的NAUTOCONTROL综合系统中的自动舵、美国Sperry公司VISIONTECHNOLOGY系统中的自适应自动舵等。
近几年发展起来的智能控制及其它近代控制在自动舵上应用尚处于方案可行性论证及实验仿真阶段,还有待于进一步工程实现研究。
我国对自适应舵的研究起步较晚,自80年代以来,有关单位开展了对自适应舵的研究工作,发表了一些设计方案,仿真研究结果和产品。
基于ARM 的小型船舶自动操舵系统的设计与实现 0基于ARM 的小型船舶自动操舵系统的设计与实现2009年11月10日内容提要:介绍小型船舶自动舵系统的自主研发设计。
该设计选用Philips 公司的ARM LPC2214控制器、大电流MOS 管IRF9540N 、上海直川电子科技有限公司生产的ZCC04型磁罗经转换器等产品,并利用常开常闭继电器解决了手动-随动操舵转换,设计485总线接口电路解决舵角信号的传输。
某渔船试用证实,该设计可靠性高、稳定性好,节能效果明显,有望改变国内小型船舶自动舵产品基本依赖进口的局面。
关键词:船舶 自动操舵装置 手动-随动转换 舵角信号传输 设计0引言自动舵是船舶控制系统中不可缺少的重要设备。
它可以通过航向设定使船舶航迹更接近直线,避免了“蛇行”从而更节能更经济,还能节省人力资源。
我国在从70年代就开始自动舵的研究,并取得了一定的成就,但国内自动舵的研究侧重于理论方面的算法仿真,很少做出实际产品。
迄今为止,国内船舶安装的自动舵基本完全依赖进口。
因此,我们自行开发了基于ARM 的小型船舶自动舵系统,包括手动(应急)操舵、随动操舵、自动操舵三部分。
1自动舵系统的工作原理及其系统结构设计船舶自动舵时,船舶航向控制系统模型一般采用如下所示的野本模型式中:ψ是航向;δ是舵角;T 和K 是模型的参数。
T 和K ,一般表示为:T=T'·L/V 和K=K'·V/L其中:V 是船速;L 是船长;T'和K'是模型的无因次系数,是船型参数和装载状态等的函数,一般由海上实船试验获得。
[1]根据上列舵角与航向关系式,设计自动舵闭环系统结构框图,见图1。
随动操舵部分,不包括磁罗经传感器参与的外环,只包括角度传感器参与的内环,是单闭环系统。
其工作原理是:①角度传感器检测实际舵角信号;②控制器比较实际舵角信号与给定舵角信号(偏航角)得出它们的偏差;③控制器根据偏差控制电磁阀驱动电路的相应电磁阀开闭;④液压舵机改变舵的方向和角度,直至实际舵角与给定舵角信号二者偏差为零。
船舶自动舵的设计吕振望,高帅(大连海事大学航海学院大连 116026 )摘要:自动舵作为船舶改变航向和保持船舶航行在给定航向上的重要设备,对于船舶航行的安全性和经济性具有至关重要的作用。
本文就自动舵设计所采用的二阶响应数学模型(Nomoto模型)进行了介绍。
同时,主要以在线自整定PID(Proportional Integral Differential)船舶自动舵为例,简述了继电型自整定PID控制的基本原理及PLC (Programmable Logic Controller)实现的基本方法,给出了基于PLC的在线自整定PID 船舶自动舵的设计原理和实现方案。
关键词:船舶自动舵;自整定PID;船舶0 引言自动舵是一种自动操舵装置控制系统,能模拟并代替人力操舵,还可和其他导航设备结合组成自动导航系统,使船舶全程无人驾驶成为可能,大大提高了自动化水平。
随着智能控制理论与计算机工业的飞速发展,许多新型的控制理论伴着微型计算机的广泛应用,同样也应用到自动舵上。
本文主要以自整定PID自动舵为例,说明了船舶自动舵的设计原理,对在自动舵设计中,所采用的数学模型进行了探讨,同时介绍自整定PID的算法以及如何正确地使用自动舵。
1 船舶自动舵的设计原理船舶自动舵的主要结构是控制系统,其标准反馈结构图1如下:信号部分r,d,y,u;控制部分K;被控对象部分P;和传感器部分M。
图1 控制系统的框图1.1 船舶运动响应模型研究船舶自动舵的设计需从船舶运动的数学模型开始,船舶运动的数学模型是船舶自动舵设计原理中很重要的一部分。
本文以响应模型[1]为例来说明船舶的运动。
响应模型略去了横漂速度,抓住船舶动态从舵角到航向的导数再到航向的主要脉络,所获得的微分方程可保留非线性影响,把风浪干扰作用折合成为某一种干扰舵角构成一种输入信号与实际舵角δ一道进入船舶模型。
该模型为Nomoto 模型的推广。
已知2阶Nomoto 模型为 δϕϕTK T 1='+'' (1) 对于某些静态不稳定船舶,式(1)左端第二项T ϕ'必须代之以一个非线性)(ϕ'H T K ,且3H ϕβϕαϕ'+'=')( (2) 于是非线性的2阶船舶运动响应模型成为 δϕϕTK H T K ='+'')( (3) 显然,在线性情况下为使(1)和(3)式一致,必须有.0K 1==βα,由此可看出ϕβα,,,,T K 的关系。
中空船舶舵设计的考虑和分析导言中空船舶舵是一种具有特殊双壳结构的尾舵,其内壳和外壳之间的中空空间十分重要,不仅可以降低舵叶所受的水动力荷载,还可以提高舵的可靠性和船舶的安全性能。
因此,中空船舶舵的设计、制造和安装工艺都应该得到严密的考虑和分析。
一、中空船舶舵的基本结构中空船舶舵由内、外壳两部分组成,内壳采用金属材料制造,外壳则通常是用玻璃钢制成,并由金属骨架支撑。
内壳和外壳之间的中空空间主要用来降低舵叶所受的水动力荷载,从而减小舵的尺寸。
此外,中空船舶舵还可以通过中空空间来增加舵的刚度和强度,提高舵的可靠性和安全性能。
二、中空船舶舵的设计要点1.内外壳的布局中空船舶舵的内外壳应该有良好的布局,以利于舵的安装、拆卸、维护和检修。
内壳的布局应该满足舵的功能要求和舵叶的形式,同时要考虑到制造和安装的容易程度。
外壳的布局则应该尽可能地减小水动力阻力和降低风险系数,保障船舶的操作安全。
2.舵叶的设计舵叶是中空船舶舵的核心部分,其设计应该满足船舶的操纵要求和水动力要求。
舵叶的厚度、截面形状、倾角和转动角度等参数都需要经过仔细计算和模拟,以确保舵叶的性能和可靠性。
3.中空空间的设计中空空间是中空船舶舵设计中的关键考虑因素,它的大小和形状会直接影响到舵的水动力性能和可靠性。
中空空间的设计应该考虑到舵叶的大小、形状和位置,并通过数值模拟和实验验证来优化设计方案。
4.安装和支撑结构的设计中空船舶舵的安装和支撑结构也需要得到充分考虑,以确保舵的牢固和可靠。
特别是在大型船舶上安装中空船舶舵时,需要采用合适的支撑结构来增加舵的刚度和强度,并通过模拟和实验验证来验证结构的可靠性和安全性。
三、中空船舶舵的制造工艺中空船舶舵的制造工艺相对比较复杂,需要进行材料选择、锻造成形、切割、钢板焊接、喷涂等工序。
在制造过程中,需要严格按照设计要求进行操作,并定期进行质量检测和监控。
同时,中空船舶舵的外壳通常是用玻璃钢制成,需要采用特殊的压克力颜料和钢模具来制造,以确保外观质量和水动力性能。
简述船舶操纵自动舵原理简述船舶操纵自动舵原理摘要:船舶操纵的自动舵是船舶系统中的一个不可缺少的重要设备,是用来控制船舶航向的设备,能使船舶在预定的航向上运行,随着现代科学技术的不断进步,各种先进仪器的使用,使得船舶操纵开始向智能化方向发展,本文就船舶操纵自动舵的构成和工作原理方面进行了综述。
关键字:船舶自动舵现代船舶自动化船舶操纵的自动舵是船舶系统中的一个不可缺少的重要设备,是用来控制船舶航向的设备,能使船舶在预定的航向上运行,它能克服使船舶偏离预定航向的各种干扰影响,使船舶自动地稳定在预定的航向上运行,是操纵船舶的关键设备。
它的性能直接关系到船舶的航行安全和经济效益。
代替人力操舵的自动舵的发展在相当程度上减少了人力,节省了燃料,降低了机械磨损,直接影响到船舶航行的操纵性、经济性和安全性。
舵机装置由操舵装置、舵机、传动机构和舵叶四部分组成。
(1)操舵装置:操舵装置的指令系统,由驾驶室的发送装置和舵机房的接受装置组成。
(2)舵机:转舵的动力。
(3)传动机构:能将多机产生的转舵力矩传递给舵杆。
(4)舵叶:环绕舵柱偏转,承受水流的作用力,以产生转舵力矩。
在自动操舵仪中,按控制系统分类可分为三种操舵方式:(1)直接控制系统或称单舵系统、应急操舵。
(2)随动控制系统。
(3)自动操舵控制系统,又称自动航向稳定系统。
自动操舵适用于船舶在海面上长时间航行.随动操舵供船舶经常改变航向时使用,如在内河、狭航道区和进出港口。
当自动航向/航迹、随动操纵出现故障时,可用应急的简单操舵,直接由人工控制电磁换向阀.使舵正、反或停转。
原理:利用电罗经检测船舶实际航向α,然后与给定航向K°进行比较,其差值作为操舵装置的输入信号,使操舵装置动作,改变偏舵角β。
在舵角的作用下,船舶逐渐回到正航向上。
船舶回到正航向后,舵叶不再偏转。
船舶自动舵的设计
吕振望,高帅
(大连海事大学航海学院大连 116026 )
摘要:自动舵作为船舶改变航向和保持船舶航行在给定航向上的重要设备,对于船舶航行的安全性和经济性具有至关重要的作用。
本文就自动舵设计所采用的二阶响应数学模型(Nomoto模型)进行了介绍。
同时,主要以在线自整定PID(Proportional Integral Differential)船舶自动舵为例,简述了继电型自整定PID控制的基本原理及PLC (Programmable Logic Controller)实现的基本方法,给出了基于PLC的在线自整定PID 船舶自动舵的设计原理和实现方案。
关键词:船舶自动舵;自整定PID;船舶
0 引言
自动舵是一种自动操舵装置控制系统,能模拟并代替人力操舵,还可和其他导航设备结合组成自动导航系统,使船舶全程无人驾驶成为可能,大大提高了自动化水平。
随着智能控制理论与计算机工业的飞速发展,许多新型的控制理论伴着微型计算机的广泛应用,同样也应用到自动舵上。
本文主要以自整定PID自动舵为例,说明了船舶自动舵的设计原理,对在自动舵设计中,所采用的数学模型进行了探讨,同时介绍自整定PID的算法以及如何正确地使用自动舵。
1 船舶自动舵的设计原理
船舶自动舵的主要结构是控制系统,其标准反馈结构图1如下:信号部分r,d,y,u;控制部分K;被控对象部分P;和传感器部分M。
图1 控制系统的框图
1.1 船舶运动响应模型
研究船舶自动舵的设计需从船舶运动的数学模型开始,船舶运动的数学模型是船舶自动
舵设计原理中很重要的一部分。
本文以响应模型[1]
为例来说明船舶的运动。
响应模型略去了横漂速度,抓住船舶动态从舵角到航向的导数再到航向的主要脉络,所获得的微分方程可保留非线性影响,把风浪干扰作用折合成为某一种干扰舵角构成一种输入信号与实际舵角δ一道进入船舶模型。
该模型为Nomoto 模型的推广。
已知2阶Nomoto 模型为 δϕϕT
K T 1='+
'' (1) 对于某些静态不稳定船舶,式(1)左端第二项T ϕ'必须代之以一个非线性)(ϕ'H T K ,且
3H ϕβϕαϕ'+'=')( (2) 于是非线性的2阶船舶运动响应模型成为 δϕϕT
K H T K ='+
'')( (3) 显然,在线性情况下为使(1)和(3)式一致,必须有.0K 1==βα,由此可看出ϕβα,,,,T K 的关系。
野本(Nomoto )对3阶船舶模型式做了一项出色的简化工作,使之降为2阶。
论证的出发点在于,对于船舶这种大惯性的运载工具来说,其动态特性只在低频段是重要的,故在传递函数形式()[]()()()
1s T 1s T s 1s T K B A sI C s C 21301+++=-=-ψδ中,令0j s →=ω,且利用一个熟知的近似关系:当0x →时有()()x 1/1x 1+≈-,并忽略2阶和3阶小量,由此导出著名的Nomoto 模型
()()
1s T s K s C 00+=ψδ 其中增益0K 与3阶模型相同,时间常数3210T T T T -+=
由于船舶的几何形状的复杂性,应用理论流体动力学方法计算流体动力导数是不可能的,因此它们的确定必须应该采用无量纲的流体动力系数。
为此选择一些基本的度量单位,然后得到它们的无量纲值。
其无量纲值的求法如下:
()
3L 5.0/m m ρ=' L /x x c c ='
V /v v =' V /rL r =' ()22L V 5.0/F F ρ=' ()23V L 5.0/N N ρ='
()5zz zz L 5.0/I I ρ=' 16
mL I 2zz =
把船的长度L ,船宽B ,满载吃水T ,方形系数b C ,满载排水量p V ,舵叶面积 A ,航速V 重心距中心距离c x 数值依次代入反推即可得到船舶的Nomoto 模型00T K ,。
2 自整定PID 自动舵的设计原理
一般自动舵能够按驾驶员给定的航向航行,使船舶在开阔,安全的水域中航行时取代了人工操舵。
这大大节省了劳动力,可以使船员得到充足的休息,有利于船舶的安全航行。
其结构图如下图2所示:
本文主要以在线自整定PID 船舶自动舵为例,来说明其设计原理。
SIEMENS 的新一代小型S7-200PLC 具有IPD 参数自整定功能,其基本原理是基于ASTROMK J 和HAGGLUND T 在1984年提出的继电反馈算法,该算法在一个稳定的控制过程中产生一个小幅度的持续振荡。
利用继电反馈控制引起的极限环周期振荡来确定系统的临界周期和临界增益,然后采用Z-N 法得出PID 控制器的增益、积分和微分的推荐值。
自整定过程包括过程扰动的产生、扰动响应的评估、控制器参数的计算。
采用在线监测的手段可以获得极限环的周期T 和幅值K ,再由T 和K 可以求得对应的PID 整定参数。
自整定除了推荐整定值外,还可以自动确定滞后值和过程变量峰值偏差。
在确定了滞后值和偏差值之后,将初始阶跃施加到回路的输出量,开始执行自整定过程。
输出值的阶跃变化会使过程变量值产生相应的变化。
当输出值的变化使过程变量超出滞后区范围时,检测到一个过零事件。
在发生过零事件时,自整定将向相反方向改变输出值。
自整定继续对过程变量进行采样,并等待下一个过零事件。
该过程总共需要12次过零才能完成。
过程变量的峰-峰值和过零事件产生的速率都与控制过程的动态特性直接相关。
在自整定过程初期,会适当调节输出阶跃值,从而使过程变量的峰-峰值更接近希望的偏差值。
如果两次过零之间的时间超出过零看门狗间隔时间,自整定过程将以错误告终,过零看门狗间隔时间的默认值为2h 。
过程变量振荡的幅度和频率代表了控制过程的增益和自然频率。
根据在自整定过程中采集的控制过程的增益和自然频率的相关信息,计算出临界增益和临界频率值,由此可以计算出推荐的增益值、积分时间和微分时间。
自整定过程完成后,回路输出将恢复到初始值,在下一周期将开始正常的PID 计算。
为了便于实现,S7-200中的PID 控制采用了迭代算法。
S7-200自动舵充分利用PLC 的内部软元件,发挥PLC 的编程功能,具有很强的抗干扰性和图2 自动舵系统结构图
很高的可靠性。
其功能图如下图3所示:
图3 自整定PID自动舵的功能图
4 总结
船舶自动舵是船舶操舵系统很重要的一部分。
故了解自动舵的一些简单的原理以及掌握其是如何使用,对驾驶员来说是很有好处的,能大大提高驾驶员的工作效率。
对于PID自整定自动舵,其利用PLC控制舵机工作,使自动舵适用于不同的排水量,船速和海况。
而且维护成本低,操作方便,便于故障诊断。
故其可做为自动舵购买者的优先考虑对象。
参考文献
[1] 张显库金一丞,控制系统建模与数字仿真,大连海事大学出版社,2004年
[2] 贾欣乐张显库,船舶运动智能控制与H 鲁棒控制,大连海事大学出版社,2002年
[3] 张桂臣等,船舶自动舵控制系统实施改造的研究及实现,中国造船,第47卷第4期,2006年12期
[4] 张桂臣任光,在线自整定PID船舶自动舵的设计与实现,中国造船,第48卷第3期,2007年9月
[5] 刘宏达等,一种新型的智能船舶自动舵设计,仪器仪表学报,第27卷第6期,2006年6月
[6] FURUNO AUTOPILOT NAVpilot-500 Operator Manual(英文版),Japan。
