火检风机 联锁逻辑试验记录表

2、报警参数、报警值及发讯装置设置合理，音响报警器音量应高于背景噪音，在其附近区域应能清晰的听到。
被检查单位负责人：检查人员：

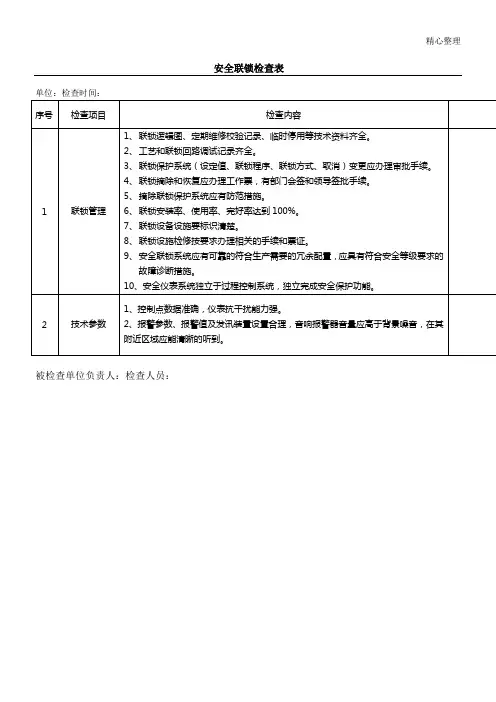

安全联锁检查表
单位：检查时间：
序号
检查项目
检查内容
检查情况
1
联锁管理
1、联锁逻辑图、定期维修校验记录、临时停用等技术资料齐全。
2、工艺和联锁回路调试记录齐全。
3、联锁保护系统（设定值、联锁程序、联锁方式、取消）变更应办理审批手续导签批手续。
5、摘除联锁保护系统应有防范措施。
6、联锁安装率、使用率、完好率达到100%。
7、联锁设备设施要标识清楚。
8、联锁设施检修按要求办理相关的手续和票证。
9、安全联锁系统应有可靠的符合生产需要的冗余配置，应具有符合安全等级要求的故障诊断措施。
10、安全仪表系统独立于过程控制系统，独立完成安全保护功能。
2
技术参数
1、控制点数据准确，仪表抗干扰能力强。

A/B/C/D/磨投煤许可条件
AND
01
炉膛点火许可条件
02
任意一台一次风机运行
03
任意一台密封风机运行
04
A、B侧二次风温均＞150℃
微油模式
RS触发器
置位端：手动投入
复位端：手动复位，或机组负荷大于40%时自动复位
电力三公司#2机组设备名称：炉膛点火许可
试验项目
试验项目内容
定值
试验情况
检修
运行
时间
试验项目内容
定值
试验情况
检修
运行
时间
MFT动作
01
停A—E磨煤机
02
停A—E给煤机
03
关磨煤机所有出口门
04
关锅炉燃油进油快关阀
05
关锅炉燃油回油快关阀
06
关燃油系统的油角阀
07
停两台一次风机
08
关过热器减温水电动阀
09
关再热器减温水电动阀
10
关闭脱硝快关阀
备注：
电力三公司#2机组设备名称：MFT
试验项目
火检冷却风压力低低（3取2，延时10秒）
火检冷却风机均停止
07
炉膛压力过高（3取2，延时2s）
+1960Pa
08
炉膛压力低低（3取2，延时2s）
-1960Pa
09
汽包水位过高（3取2，延时5s）
+250mm
10
汽包水位过低（3取2，延时5s）
-250mm
11
全燃料丧失（锅炉点火记忆置位一）
燃油进油快关阀全关，或燃油油层各油阀均关闭
12
送风调节和引风调节切换至“手动”状态
13

风机联锁试验记录表试验内容试验结果1投入风机大联锁2启动给煤机3启动二次风机4启动返料风机5启动一次风机6启动引风机7启动一次风机8启动右返料风机9启动二次风机及给煤机10投入返料风机联锁11停乙返料风机12重新启动返料风机二次风机给煤机13停止一次风机14重新启动停止的一次风机返料风机给煤机二次风机15停两台引风机操作人
风机试运行记录表
设备名称
时间
风门开度
风门启闭
有无卡涩
变频开度
变频器调整时有无异常
电流
温度
负荷侧
电机侧
振动
负荷侧
电机侧
垂直
水平
轴向
垂直
水平
轴向
声音
负荷侧
电机侧
油位
油窗是否清晰、油质是否清洁
冷却水
情况
执行器边
杆情况
各部坚固件有无松动
漏油情况
漏风情况
中检查人：运行班长：车间：
15、停两台引风机
操作人：记录人：生安部：热工车间：锅炉车间：
风机联锁试验记录表
时间
地点
试验内容
试验结果
备注
1、投入风机大联锁
2、启动给煤机
3、启动二次风机
4、启动返料风机
5、启动一次风机
6、启动引风机
7、启动一次风机
8、启动右返料风机
9、启动二次风机及给煤机
10、投入返料风机联锁
11、停乙返料风机
12、重新启动返料风机、二次风机、给煤机
13、停止一次风机
14、重新启动停止的一次风机、返料风机、给煤机、二次风机

密封水温度＞95℃，跳B汽泵前置泵
就地
温度元件
1.短接B汽泵前置泵或B汽泵温度控制器DT5203的3，4接点。
1.机二级报警光字牌下“B汽泵组异常”子光字牌发“机械密封水温度＞95℃”声光报警；
2.B前置泵跳闸；
3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。
4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。
2.行程开关
1.B汽泵流量变送器加信号使流量<160t/h。
2.断开B汽泵最小流量阀开行程开关NO,COM接点。
3.短接B汽泵最小流量阀关行程开关NO,COM接点。
1.B前置泵跳闸；
2.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。
3.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。

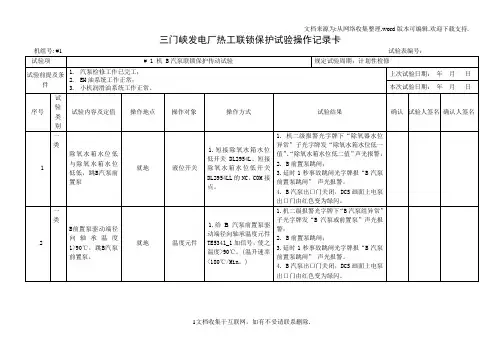

三门峡
机组号: #1试验表编号：
试验项
#1机B汽泵联锁保护传动试验
规定试验周期：计划性检修
试验前提及条件
1.汽泵检修工作已完工；
2.EH油系统工作正常；
3.小机润滑油系统工作正常。
上次试验日期： 年 月 日
本次试验日期： 年 月 日
序号
试验类别
试验内容及定值
操作地点
操作对象
操作方式
试验结果
确认
试验人签名
1.机二级报警光字牌下“B汽泵组异常”子光字牌发“B汽泵或前置泵轴承温度高I”声光报警；
2.B前置泵跳闸；
3.延时1秒事故跳闸光字牌报“B汽泵前置泵跳闸”声光报警。
4.B汽泵出口门关闭，DCS画面上电泵出口门由红色变为绿闪。
6
一类
B汽泵非驱动端径向轴承温度1>90℃，跳B汽泵前置泵
就地
