第二章—平板载荷试验

23
千分表
二、试验设备与方法
（二）试验方法：
4、试验终止标准 当试验过程中，出现下列情况之一时，试验应终止： （1）承压板周围岩土出现明显侧向挤出现象，周边岩土
出现明显隆起或径向裂缝持续发展。
（2）本级荷载的沉降量大于前一级荷载沉降量的5倍，荷 载－沉降(p-S)曲线出现明显陡降。 （3）在某级荷载下，24小时沉降速率不能达到相对稳定 标准，还在继续近似等速或加速发展。
大直径的10倍。
10
二、试验设备与方法
1、承压板类型及尺寸： （3）承压板试坑大小： 浅层平板载荷试验试坑的宽度至少应等于承压板边长或 直径的3倍； 深层平板载荷试验试坑的宽度至少应等于承压板边长或 直径。
11
二、试验设备与方法
2、加荷系统： 加荷系统是指通过承压板对地基施加荷载的装置，主要有： 堆重加荷装置和千斤顶加荷装置两种。 （1）堆重加荷装置 一般将砂袋、砌块、钢锭等重物，依次对称置放在加荷台 上，逐级加荷。加荷操作要细心，对称放置，不要偏压。 此类装置费时费力且控制困难，但荷载稳定。
通常快速法要比慢速发测得的地基承载力高
由于土层具有松弛特性，使得手工施加荷载时，荷载的 稳定性较差，如果荷载变化大，则可能低估极限承载力。
30
千分表
三、基本测试原理
（二）载荷试验的影响因素：
（4）反力方式的影响 不同的反力方式对试验结果也有一定的影响。如果锚桩 或堆载支撑离承压板较近，可能使承压板附近土层受到扰 动，从而使极限承载力降低。 基准梁放置位置离承压板较近，则可能降低承压板上百 分表的位移读数，从而增加极限承载力。
25
千分表
三、基本测试原理
（一）基本测试原理：
平板载荷试验的理论依据，一般是假定地基为弹性半无限 体（具有变形模量E0和泊松比v），按弹性力学的方法导出 表面局部荷载作用下地基土的沉降量S计算公式。
（1）竖向集中荷载作用时，地基中任一点的应力为：
P o
布辛纳斯克的解答为：


r R z N
y

z

5. 确定单桩、复合地基的极限承载力。
5
一、概述
4、载荷试验的适用范围：
适用范围：各种地基土，包括是各 种填土和含碎石的土。
5、载荷试验的优缺点：
优点：对地基土不产生扰动，结果最可靠、最具有代表
性，可直接用于工程设计。是确定承载力的最主要方法。
缺点：价格昂贵、费时。
6
二、试验设备与方法
35
千分表
四、试验资料的整理与应用
（一）试验资料的整理：
（2）异常数据处理
出现异常数据怎么办？
在资料分析阶段发现个别点据异常时，只要不对结果的判释有太大
的影响，可以将其舍去。 若测试中的异常点过多，则该次试验为不合格，应重新进行试验。
36
千分表
四、试验资料的整理与应用
（一）试验资料的整理：
22
千分表
二、试验设备与方法
（二）试验方法：
（1）快速载荷试验 快速载荷试验是指加荷速率快，试验时间段，一般只需 几小时，而常规载荷试验一般需要2～3天，周期太长。
3、加荷方式
快速载荷试验适用于岩石、碎石类土及粗砂地层。
快速载荷仍是逐级加荷，前后两级荷载的间隔是固定的， 一般是10min，当连续三次沉降量读数差均不大于0.01mm 时，认为已稳定。
能盲目地用于整个压缩层。
33
千分表
四、试验资料的整理与应用
（一）试验资料的整理：
（1）原始数据的计算复核 对位于承压板上百分表的现场记录读数，求取其平均值，
计算出各级荷载下各观测时间的累计沉降量，对于监测地
面位移的百分表，分别计算出各地面百分表的累计升降量。
经确认无误后，可以绘制所需要的各种实测曲线，供进一
步分析之用。
34
千分表
四、试验资料的整理与应用
（一）试验资料的整理：
（2）异常数据处理
所谓异常数据是指背离这一规律性的数据。比如p~s曲线上的某一点背
离曲线很多，或随着加载的进行压板变形过小甚至产生反方向的位移，
油压表或百分表的读数产生跳跃等等。 防止出现异常数据的方法：其措施是仪器仪表的保养维修、定期标定并 经常检查，试验过程中要经常观察，及时发现问题，尽早排除设备故障， 同时，压板的选择，基准梁的选择安装等等都非常重要。
2、设备的调试与注意事项
（1）尽量避免测试面土体受到扰动，否则土性会发生变化，影响测 试精度。
（2）安装过程要精心，确保承压板、反力系统和加荷系统的传力重
心在一条垂线或直线上，各部件连接牢固，但地基土不能受到预压。 （3）安装量测系统时，变形观测的基准点要稳定可靠，不受荷载板 沉降的影响。除承压板量测的百分表外，还应在其两侧地面设置地面升 降观测点。 （4）设备安装好后，要进行初步调试，使各部分处于最佳工作状态。
（3）p-S曲线的绘制
A
B
C
37
千分表
四、试验资料的整理与应用
（一）试验资料的整理：
（4）p-S曲线的修正
若绘出的p~S曲线的直线段不通过坐标原点，可按直线
3
P
2
2 R
cos
3

P z
2
k
x z
26
千分表
三、基本测试原理
（一）基本测试原理：
（2）刚性压板下的地基反力分布为：
理论公式为：
P o p x
(x)
2 R P R
2
x
2
p 2 1 (x / R)
2
(x)
27
千分表
三、基本测试原理
（一）基本测试原理：
（3）根据土力学原理，刚性承压板下计算地基沉降量的理 论公式为： 方形刚性压板（B为边长）： s
机械类位移计可采用百分表，其最小刻度0.01mm，量程一般为5~30mm，
为常用仪表。电子类位移计一般具有量程大、无人为读数误差等特点， 可以实现自动记录和绘图。油压表一般为机械式，人工测读。
百分表
磁性表座
17
二、试验设备与方法
（二）试验方法：
1、设备的安装过程
18
千分表
二、试验设备与方法
（二）试验方法：
19
千分表
二、试验设备与方法
（二）试验方法： 3、加荷方式
根据试验中加荷方式的快慢，可将载荷试验分为：常规
载荷试验（慢速载荷试验）和快速载荷试验两种。 加荷等级和标准通常采用地基基本承载力的1/5或极限承 载力的1/10作为试验中的实用值：
松软土层：10～25kPa； 中密土层：25～50kPa;
基土，地基土的变形由观测系统测定。
1－载荷台；
2－钢锭；3－混凝土平台； 4－测点； 5－承压板
8
二、试验设备与方法
1、承压板类型及尺寸： （1）承压板的基本要求： 材质要求：承压板可用混凝土、钢筋混凝土、钢板、铸 铁板等制成，多以肋板加固的钢板为主。 刚度要求：具有足够的刚度，不破损、不挠曲，压板底
第二章 载荷试验
1
主要内容
一、概述
二、试验设备与方法 三、基本测试原理 四、试验资料整理与应用 五、其它类型载荷试验
2
一、概述
1、载荷试验：

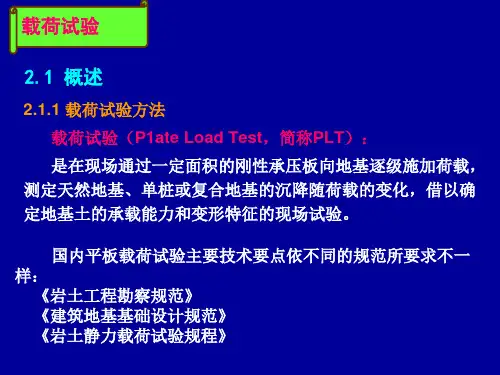

载荷试验（Plate Load Test，简称PLT）是在现场对一个刚 性承压板逐级加荷，测定天然地基、单桩或复合地基的沉
降随荷载的变化，借以确定它们承载能力的原位测试方法。
31
千分表
三、基本测试原理
（二）载荷试验的影响因素：
（5）承压板刚度的影响
压板的刚度会对地基反力的分布产生显著的影响。当压板的刚度有限时， 在中心荷载的作用下，基底压力视压板刚度而又不同的分布特征。但实 际上，根据圣文南原理，当一个力系作用于弹性介质上，如其总量保持 不变而仅只分布形式发生变化，那么受影响的部位仅局限于力系作用点 的附近。所以，压板刚度对地基变形的影响是有限的，但压板刚度对位 移测试结果的影响是显而易见的。故荷载板必须有足够的刚度。
3
一、概述
2、载荷试验分类：
1.按承压板的形状分：平板载荷试验和螺旋板载荷试验 2.按承压板设置深度分：浅层平板载荷试验和深层平板载
荷试验。
4
一、概述
3、载荷试验的应用：
1. 确定地基土的比例界限压力、极限压力； 2. 确定地基土的变形模量； 3. 估算地基土的不排水抗剪强度；
4. 确定地基土的基床反力系数；
（一）试验设备：
载荷试验因试验土层软硬程度、压板大小和试验土层深度 等不同，采用的测试设备有多种情况。大体可归纳为由承
压板、加荷系统、反力系统、观测系统四部分组成。
7
二、试验设备与方法
（一）试验设备：
各部分的主要功能：加荷系统控制并稳定加荷的大小，通 过反力系统反作用于承压板，承压板将荷载均匀传递给地
部光平，尺寸和传力重心准确，搬运和安置方便。
形状要求：可加工成正方形或圆形，其中圆形压板受力
条件较好，使用最多。
9
二、试验设备与方法
1、承压板类型及尺寸： （2）承压板的尺寸： 对于浅层平板载荷试验，承压板尺寸不应小于0.25m2。
对均质密实的土，可采用0.1m2。
对软土和人工填土，不应小于0.5m2，可以更大一些。 对于深层平板载荷试验，宜选用0.5m2或直径80cm。 对于岩石地基，承压板面积可用0.07～0.1m2。 对于碎石类土，承压板直径或边长应大于碎石或卵石最
1
2 E0
2
2
pB
圆形刚性压板（D为直径）：
s
1
4 E0
pD
28
千分表
三、基本测试原理
