3.时序图
概述
时序图（Sequence Diagram）——又叫顺序图、或序列图、活动序列图，描述了对象之间传送消息的时间顺序，它用来表示用例中的行为顺序。
时序图包含了4个元素：对象（Object）、生命线（Lifeline）、消息（Message）和激活（Activation）
在UML中，时序图将交互关系表示为二维图。其中，纵轴是时间轴，时间沿竖线向下延伸。横轴代表了在协作中各个独立的对象。当对象存在时，生命线是一条虚线表示，当对象的过程是激活状态时，生命线是一个双道线（激活条）.消息用从一个对象的生命线到另一个对象生命线的箭头表示。箭头以时间顺序在图中从上到下排列。
对象（Object）
生命线（Lifeline）
消息（Message）
激活（Activation）和去激活（Deactivation）
框架
案例：
火车购票系统UML类图-时序图-状态图-协作图-活动图-对象图--用例图
《UML面向对象分析》课程
实践项目报告
项目名称： 网上订购火车票系统
项目组成员：
学 号：
班 级：
指导 教师：
1 2 3 需求分析
3.1 需求概述
线上预订火车票系统是一款功能强大、操作简便、易维护的、具有良好人机交互界面的线上订票系统，它包括用户管理模块、系统参数设置模块、票务信息模块（提供票价、列车的实时信息）、订票管理模块（提供订票和退订功能）、实时信息提示模块（提供车况、路况、列车晚点等实时信息）、数据管理模块（提供数据备份、数据操作功能）。实现火车票线上预定的自动化的计算机系统，为旅客提供准确、精细、迅速的火车票销售信息和方便、简单的订票功能。
线上预订火车票系统主要是对于订票信息的统一管理，满足了中小型线上订票网站对于用户的管理，订票信息的收集和处理方面的要求。用现代化的方式取代以前的传统模式，更有利于信息的流通，资源的宏观管理。具有体积小，代码简洁，易维护、易修改 的优点。
2
3.2 需求分析
用户管理模块
用户管理模块包括如下几个部分。
（1） 添加用户信息：管理员可以对用户信息进行添加操作。
（2） 删除用户信息：管理员可以对已有用户信息进行删除操作。
（3） 查看用户信息权限：每个用户都具有一定的权限，管理员可以查看用户的管理权限。
（4） 修改用户信息权限：管理员可以修改用户的管理权限。 线上订购火车票系用户管理系统参数票务信息订票管理实时信息数据管理
3 （5） 删除管理权限：管理员在权限管理中可以删除管理权限。
（6） 添加管理权限：管理员在权限管理中可以添加管理权限。
PLC“点动或长动控制”实验程序 作者：张行松
2/23/2022
第1页 共5页 PLC“点动或长动控制”实验程序
作者：张行松 单位：鄂东职业技术学院
下面以FX2N型PLC编程为例，分三步介绍PLC“点动或长动控制”实验程序。
一、 “点动控制”实验程序
所谓“点动”，就是用按钮对控制对象（如电动机或指示灯等）进行控制，当手按下按钮时，电动机起动运转（或灯亮），当手松开按钮时，电动机停止运转（或灯灭）。点动控制实验程序可作为学习PLC编程的入门。
1．I/O分配
输入：点动按钮--X0
输出：Y0——接24V直流电动机或指示灯
2．点动控制时序图 PLC“点动或长动控制”实验程序 作者：张行松 2/23/2022
第2页 共5页
3．“点动控制”实验程序
注意：这个点动控制程序是用点动按钮来控制的。如果把点动按钮换成开关，那么这个程序还可用作长动控制。通过这个实验我们可以细心地体会一下“按钮”和“开关”在控制特性上的区别。
二、 “长动控制”实验程序
所谓“长动”，就是用按钮对控制对象（如电动机或指示灯等）进行控制，当手按下起动按钮时，电动机起动运转（或灯亮），当手松开按钮时，电动机仍保持运转（或灯仍保持亮）。直到按下停止按钮时才停止。“长动控制”除了设起动按钮，还必须增设一个停止按钮，否则，在起动了之后停不了可不行。
“长动控制电路”也叫“起保停电路”，它是PLC编程的典型环节。
1. I/O分配
PLC“点动或长动控制”实验程序 作者：张行松 2/23/2022
第3页 共5页 输入：起动按钮--X1
停止按钮--X2
输出：Y0——接24V直流电动机或指示灯
2.长动控制时序图
3. “长动控制”实验程序
这是一个典型的起保停电路。
百度文库 - 让每个人平等地提升自我
1 洛阳理工学院
课 题 设 计
三台电动机的顺序启动
班 级：
专 业：
姓 名：
指导老师 ：
日 期 ：
百度文库 - 让每个人平等地提升自我
2
三台电动机的顺序启动
摘 要
本设计运用三台电动机的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。它的控制形式也多种多样，本设计运用plc制，由于PLC为主构成的控制系统具有可靠性高、控制功能强大、性价比高等优点，是目前工业自动的首选控制装置，故本设计中采用PLC集中控制的办法，本设计中利用PLC简单可视化的程序，采用了手动的控制方式。
设计要求，按下启动按钮时，M1先启动，运行2S后M2启动，再运行3S后M3启动，按下停止按钮时M3停止，5S后M2停止，再4S后M1停止。
关键词: PLC 电动机 继电保护
百度文库 - 让每个人平等地提升自我
3
目录
前言 ............................................................................................................ 4
第一章 plc概况 ........................................................................................ 5
第二章 设计方案 ...................................................................................... 6
2．1 PLC控制 ............................................................................................................................ 6

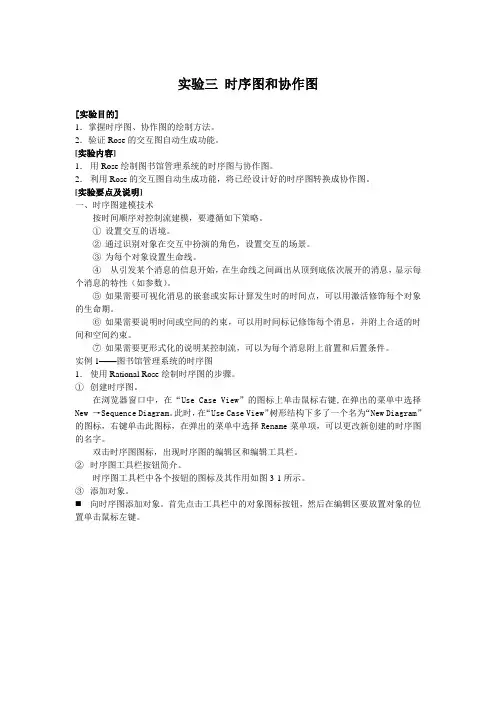

实验三 时序图和协作图
[实验目的]
1．掌握时序图、协作图的绘制方法。
2．验证Rose的交互图自动生成功能。
[实验内容]
1． 用Rose绘制图书馆管理系统的时序图与协作图。
2． 利用Rose的交互图自动生成功能，将已经设计好的时序图转换成协作图。
[实验要点及说明]
一、时序图建模技术
按时间顺序对控制流建模，要遵循如下策略。
① 设置交互的语境。
② 通过识别对象在交互中扮演的角色，设置交互的场景。
③ 为每个对象设置生命线。
④ 从引发某个消息的信息开始，在生命线之间画出从顶到底依次展开的消息，显示每个消息的特性（如参数）。
⑤ 如果需要可视化消息的嵌套或实际计算发生时的时间点，可以用激活修饰每个对象的生命期。
⑥ 如果需要说明时间或空间的约束，可以用时间标记修饰每个消息，并附上合适的时间和空间约束。
⑦ 如果需要更形式化的说明某控制流，可以为每个消息附上前置和后置条件。
实例1——图书馆管理系统的时序图
1． 使用Rational Rose绘制时序图的步骤。
① 创建时序图。
在浏览器窗口中，在“Use Case View”的图标上单击鼠标右键,在弹出的菜单中选择New →Sequence Diagram。此时，在“Use Case View”树形结构下多了一个名为“New Diagram”的图标，右键单击此图标，在弹出的菜单中选择Rename菜单项，可以更改新创建的时序图的名字。
双击时序图图标，出现时序图的编辑区和编辑工具栏。
② 时序图工具栏按钮简介。
时序图工具栏中各个按钮的图标及其作用如图3-1所示。
③ 添加对象。
向时序图添加对象。首先点击工具栏中的对象图标按钮，然后在编辑区要放置对象的位置单击鼠标左键。
图3-1 时序图工具栏各个按钮的图标及作用
设置对象属性。可以双击相应的对象图标，弹出对象属性设置对话框。也可以选中要改变属性的对象，单击右键，在弹出的菜单中选择“Open Specification...”,打开属性设置对话框。
