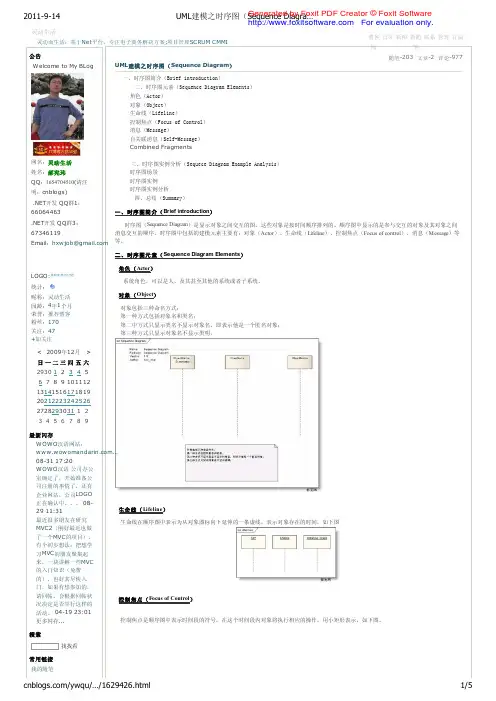

UML建模之时序图（Sequence Diagram）

一、时序图简介（Brief introduction）

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

对象（Object）

生命线（Lifeline）

控制焦点（Focus of Control）

消息（Message）

自关联消息（Self-Message）

Combined Fragments

三、时序图实例分析（Sequece Diagram Example Analysis）

时序图场景

时序图实例

时序图实例分析

四、总结（Summary）

一、时序图简介（Brief introduction）

时序图（Sequence Diagram）是显示对象之间交互的图，这些对象是按时间顺序排列的。顺序图中显示的是参与交互的对象及其对象之间

消息交互的顺序。时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等

等。

二、时序图元素（Sequence Diagram Elements）

角色（Actor）

系统角色，可以是人、及其甚至其他的系统或者子系统。

对象（Object）

对象包括三种命名方式：

第一种方式包括对象名和类名；

第二中方式只显示类名不显示对象名，即表示他是一个匿名对象；

第三种方式只显示对象名不显示类明。

生命线（Lifeline）

生命线在顺序图中表示为从对象图标向下延伸的一条虚线，表示对象存在的时间，如下图

控制焦点（Focus of Control）

控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示，如下图。博客

园首页新闻新随

笔联系管理订阅

随笔-203 文章-2 评论-977 公告

Welcome to My BLog

Visio绘制流程和时序

Visio是一款功能强大的流程图和时序图绘制工具，通过它，我们可以简洁明了地展示各种复杂的流程和时序关系。本文将介绍Visio绘制流程图和时序图的基本步骤和技巧，帮助读者更好地运用这一工具。

一、绘制流程图

1. 打开Visio软件，选择创建新的流程图文档。

2. 在页面上拖动合适大小的流程图形状，如矩形、菱形或圆角矩形等，来表示各个步骤或活动。

3. 使用箭头形状将各个步骤或活动连接起来，表示它们之间的流程关系。可以使用直线箭头或带有90度转角的箭头等。

4. 添加文本标签，描述每个步骤或活动的具体内容。可以选择合适字体、大小和颜色，使得标签更加清晰可读。

5. 添加文本框，并使用合适的位置和对齐方式，输入流程图的标题和说明。可以调整文本框的大小和样式，以使得整个流程图看起来更加规范美观。

6. 添加相关的细节和说明，如条件判断、并行执行等。可以使用判断符号、延伸线或其他形状来表示。

二、绘制时序图

1. 打开Visio软件，选择创建新的时序图文档。 2. 在页面上拖动合适大小的时序图形状，如直线、矩形或平行线等，来表示各个时间点或活动。

3. 使用垂直或水平的线条将各个时间点或活动连接起来，表示它们之间的时序关系。可以使用虚线或实线等。

4. 添加文本标签，描述每个时间点或活动的具体内容。可以选择合适字体、大小和颜色，使得标签更加清晰可读。

5. 添加文本框，并使用合适的位置和对齐方式，输入时序图的标题和说明。可以调整文本框大小和样式，以使得整个时序图看起来更加规范美观。

6. 添加相关的细节和说明，如时间延迟、并行执行等。可以使用箭头、延伸线或其他形状来表示。

三、其他使用技巧

1. 使用Visio自带的模板：Visio提供了各种流程图和时序图的模板，可以选择合适的模板快速绘制图形。

2. 调整图形的位置和大小：可以通过拖动图形或选择合适的尺寸调整工具来改变图形的位置和大小。

程序员必备画图技能之——时序图

什么是时序图

时序图(Sequence Diagram)，⼜名序列图、循序图，是⼀种UML交互图。它通过描述对象之间发送消息的时间顺序显⽰多个对象之间的动态协作。

使⽤场景

时序图的使⽤场景⾮常⼴泛，⼏乎各⾏各业都可以使⽤。当然，作为⼀个软件⼯作者，我这边主要列举和软件开发有关的场景。

1. 梳理业务流程

⼀般的软件开发都是为了⽀撑某个具体的业务。有时候业务的流程会⽐较复杂，涉及到多种⾓⾊，这时就可以使⽤时序图来梳理这个业务逻辑。这样会使业务看起来⾮常清晰，代码写起来也是⽔到渠成的事情了。

2. 梳理开源软件

作为⼀个合格的程序员，阅读源代码的能⼒⼀定要过关。⼀般成熟框架的源代码调⽤深度都⽐较深，类之间的调⽤关系也⽐较复杂。我喜欢⽤时序图来梳理框架中这些对象之间的关系。⽐如再看Tomcat启动流程的过程中，我就时序图梳理了各个组件之间的关系，看起来层次⾮常清楚，也便于记忆。

时序图的⾓⾊

我们在画时序图时会涉及下⾯7种元素：

⾓⾊(Actor)

对象(Object)

⽣命线(LifeLine)控制焦点(Activation)

消息(Message)

⾃关联消息

组合⽚段。

其中前6种是⽐较常⽤和重要的元素，最后的组合⽚段元素不是很常⽤，但是⽐较复杂。我们先介绍前6种元素，再单独介绍组合⽚段元素。

1. ⾓⾊(Actor)

系统⾓⾊，可以是⼈或者其他系统和⼦系统。以⼀个⼩⼈图标表⽰。

2. 对象(Object)

对象位于时序图的顶部,以⼀个矩形表⽰。对象的命名⽅式⼀般有三种：

对象名和类名。例如：华为⼿机:⼿机、loginServiceObject:LoginService；

只显⽰类名，不显⽰对象，即为⼀个匿名类。例如：:⼿机、:LoginSservice。

只显⽰对象名，不显⽰类名。例如：华为⼿机:、loginServiceObject:。

3. ⽣命线(LifeLine)

时序图中每个对象和底部中⼼都有⼀条垂直的虚线，这就是对象的⽣命线(对象的时间线)。以⼀条垂直的虚线表。
