化物si。】 势阱 紅尽区 （豹阱）
（a）
图1 (b) CCD的基本结构和工作原理
电荷耦合器件的突出特点是以电荷作为信号，而不同于其他大多数器件是以电流或电压 为信号。CCD的基本功能是电荷的存储和电荷的转移。因此，CCD工作过程的主要问题是信 号电荷的产生、存储、传输和检测。
CCD有两种基本类型：一是电荷包存储在半导体与绝缘体之间的界面，并沿界面传输， 这类器件称为表面沟道CCD （简称SCCD）；二是电荷包存储在离半导体表面一定深度的依， 并在半导体体沿一定方向传输，这类器件称为体沟道或埋沟道器件（简称BCCD）。下面以SCCD 为主讨论CCD的基本工作原理。
1. CCD的基本结构
构成CCD的基本单元是MOS （金属一氧化物一半导体）结构。如图2-7（a）所示，它是在 P型Si衬底表面上用氧化的办法生成1层厚度约为1000A〜1500入的SiOz,再在SiO：表面 墓镀一金属层（多晶硅），在衬底和金属电极间加上1个偏置电压，就构成1个MOS电容器。 当有1束光线投射到MOS电容器上时，光子穿过透明电极及氧化层，进入p型Si衬底，衬 底中处于价带的电子将吸收光子的能量而跃入导带。光子进入衬底时产生的电子跃迁形成电 子一空穴对，电子一空穴对在外加电场的作用下，分别向电极的两端移动，这就是信号电荷。 这些信号电荷存储在由电极组成的"势阱”中。如图1所示。
2. 电荷存储
如图2 @）所示，在栅极G施加正偏压山之前，p型半导体中空穴（多数载流子）的分 布是均匀的。当栅极施加正偏压山（此时UG小于p型半导体的阈值电压UQ后，空穴被排 斥，产生耗尽区，如图2 （b）所示。偏压继续增加，耗尽区将进一步向半导体体延伸。当Uc>U.h 时，半导体与绝缘体界面上的电势（常称为表面势，用①，表示）变得如此之高，以致于将 半导体体的电子（少数载流子）吸引到表面，形成一层极薄的（约10* in）电荷浓度很高 的反型层，如图2 （c）所示。反型层电荷的存在表明了 MOS结构存储电荷的功能。然而，当 姗极电压由零突变到高于阈值电压时，轻掺杂半导体中的少数载流子很少，不能立即建立反 型层。在不存在反型层的情况下，耗尽区将进一步向体延伸，而且，栅极和衬底之间的绝大 部分电压降落在耗尽区上。如果随后可以获得少数载流子，那么耗尽区将收缩，表面势下降， 筑化层上的电压增加。当提供足够的少数载流子时，表面势可降低到半导体材料费密能级① F的两倍。例如，对于掺杂为lO^cm^的p型半导体，费密能级为0.3V。耗尽区收缩到最小 时，表面势下降到最低值0. 6V,其余电压降在負化层上。 沟阻 图4表面势Cs与反型层电荷 密度QINY的关系

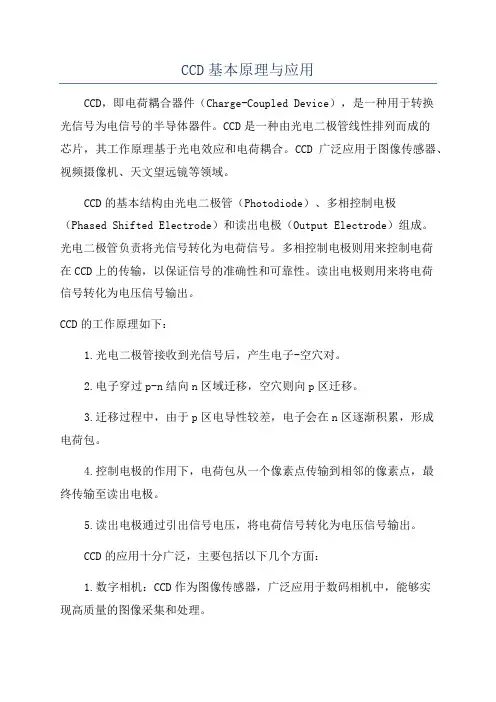

CCD基本原理与应用
CCD，即电荷耦合器件（Charge-Coupled Device），是一种用于转换光信号为电信号的半导体器件。CCD是一种由光电二极管线性排列而成的芯片，其工作原理基于光电效应和电荷耦合。CCD广泛应用于图像传感器、视频摄像机、天文望远镜等领域。
CCD的基本结构由光电二极管（Photodiode）、多相控制电极（Phased Shifted Electrode）和读出电极（Output Electrode）组成。光电二极管负责将光信号转化为电荷信号。多相控制电极则用来控制电荷在CCD上的传输，以保证信号的准确性和可靠性。读出电极则用来将电荷信号转化为电压信号输出。
CCD的工作原理如下：
1.光电二极管接收到光信号后，产生电子-空穴对。
2.电子穿过p-n结向n区域迁移，空穴则向p区迁移。
3.迁移过程中，由于p区电导性较差，电子会在n区逐渐积累，形成电荷包。
4.控制电极的作用下，电荷包从一个像素点传输到相邻的像素点，最终传输至读出电极。
5.读出电极通过引出信号电压，将电荷信号转化为电压信号输出。
CCD的应用十分广泛，主要包括以下几个方面：
1.数字相机：CCD作为图像传感器，广泛应用于数码相机中，能够实现高质量的图像采集和处理。 2.视频摄像：CCD能够将光信号转化为电压信号输出，适用于摄像机领域。和传统的摄像管相比，CCD具有更高的分辨率和更低的噪声水平。
3.星座图像传感器：CCD的高灵敏度和低噪声特性使其成为天文学领域中观测星座图像的主要工具。
4.医学成像：CCD能够捕捉体内不同器官的光信号，被广泛应用于医学成像设备，如X光、核磁共振等。
5.显微镜：CCD能够高精度地捕捉显微镜中的图像，用于医学、生物、材料等领域的显微观察和分析。
总结起来，CCD作为一种重要的半导体器件，通过光电效应和电荷耦合实现了光信号到电信号的转换。其具有高灵敏度、低噪声、高分辨率等优点，因此广泛应用于图像传感器、摄像机、天文望远镜等领域，对于现代科技的发展起到了重要的推动作用。
ccd电路原理
CCD电路原理
CCD（Charged Coupled Device，电荷耦合器件）电路是一种用于光电信号转换和图像采集的器件。它由一系列电荷转移阱（Charge Transfer Gates，CTG）和电荷存储阱（Charge
Storage Gates，CSG）组成。CCD通过在每个光敏元件上引入一个由特殊材料制成的电容结构来实现光电转换。
通常情况下，CCD摄像头包含三个主要的区域：感光区、传输区和输出区。感光区由一系列光感受器件组成，每个光感受器件都能够将光能转换为电荷信号。传输区由电荷传输阱组成，它们用于将感光区中的电荷信号传输到输出区。而输出区则包含一系列的输出电极，将传输区传来的电荷信号转换为电压信号。
在工作过程中，首先，感光区的每个光感受器件接收到光能，将其转化为电荷信号，并存储在各自的电容结构中。接着，通过逐行方式进行电荷传输，将每个感光器件中的电荷信号依次传输到传输区中。传输区的电荷传输阱则负责将电荷信号传输给输出区。最后，输出区的输出电极将传输区传来的电荷信号转换为电压信号，供给外部电路进行处理。
总的来说，CCD电路原理是通过光感受器件将光能转换为电荷信号，再通过电荷传输阱将电荷信号传输至输出区，并最终由输出电极将电荷信号转换为电压信号。这种原理使得CCD电路广泛应用于数字相机、摄像机、扫描仪等光学图像采集设备中。
博学笃行 自强不息
1
ccd是什么
CCD 是电荷耦合器件（Charge-Coupled Device）的缩写。它是一种使用在图像传感器和高速数据转移领域的技术。CCD 在图像传感器和摄像机中广泛应用，因为它的可靠性和高质量图像输出。本文将介绍 CCD 的原理、应用和发展趋势。
一、CCD 的原理
CCD 是一种半导体器件，其工作原理基于电荷的轨迹和传输。CCD
由一系列的电荷传输节点和电极组成。当光子进入 CCD 的光敏区域时，它会产生电荷。电荷被控制电极和传输电极捕捉，然后通过电荷耦合和转移来传输到读取电极。最后，电荷被转换成电压信号并传输到 AD 转换器进行数字化。
CCD 的核心是光敏区域，也称为像素阵列。每个像素都是一个光敏元件，可以将入射的光子转化为电荷。这个过程称为光电转换。光子的能量越高，产生的电荷就越多。因此，在 CCD 中，每个像素的电荷量可以表示光的强度。
二、CCD 的应用
1. 数码相机：CCD 是数码相机中最常用的图像传感器。它能够捕捉高质量、高分辨率的图像，并提供良好的色彩还原能力。由于 CCD
能够对光的强度进行准确测量，因此它在摄影领域得到广泛应用。 博学笃行 自强不息
2
2. 星空观测：CCD 能够捕捉微弱的星光信号，并转化为可见的图像。这使得天文学家能够观测到远离地球的星体，研究星体的性质和演化过程。
3. 医学影像：CCD 在医学影像领域发挥着重要作用。例如，CCD
可以用于光学显微镜和内窥镜等设备，捕捉并放大被观察组织的图像。这对于医生进行疾病诊断和治疗决策至关重要。
4. 太阳能电池板：在太阳能电池板中，CCD 被用作表面缺陷检测工具。它可以检测表面缺陷，提高太阳能电池板的效率和耐久性。
5. 科学研究：CCD 在科学研究中发挥重要作用。例如，在光学显微镜和电子显微镜中，CCD 能够捕捉微小的结构和颗粒，并提供高分辨率的图像。
三、CCD 的发展趋势
