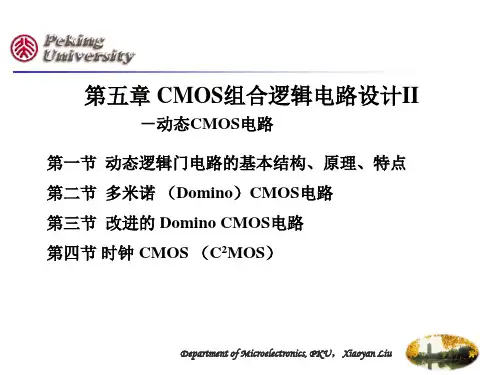

1Department of Microelectronics, PKU，Xiaoyan Liu第五章CMOS组合逻辑电路设计II－动态CMOS电路第一节动态逻辑门电路的基本结构、原理、特点第二节多米诺（Domino）CMOS电路第三节改进的Domino CMOS电路第四节时钟CMOS （C2MOS）
2Department of Microelectronics, PKU，Xiaoyan Liu第一节动态逻辑门电路的基本结构、原理、特点一、预充－求值动态CMOS的基本结构和工作原理二、动态CMOS的特点三、动态CMOS的问题四、动态CMOS的级联静态电路：靠管子稳定的导通、截止来保持输出状态除状态反转外，输出始终与VDD和GND保持通路。动态电路：靠电容来保存信息
3Department of Microelectronics, PKU，Xiaoyan Liu一、预充－求值动态CMOS的基本结构和工作原理In1In2PDNIn3MeMpClkClkOutCL预充－求值动态CMOS电路的基本结构工作过程：➢预充阶段：Clk＝0，Out被Mp预充到VDD，Me截止，无论输入何值，均不存在直流通路。此时的输出无效。➢求值阶段：Clk＝1，Mp截止，Me导通，Out和GND之间形成一条有条件的路径。具体由PDN决定。若PDN存在该路径，则Out被放电，Out为低电平，“0”。如果不存在，则预充电位保存在CL上，Out为高电平“1”。➢求值阶段，只能有与GND间的通路，无与VDD间的，一旦放电，不可能再充电，只能等下次。预充FET求值FET
4Department of Microelectronics, PKU，Xiaoyan Liu预充－求值动态CMOS电路的工作原理预充预充求值输出只在此时有效),2,1(XnXXFY当Clk＝1时ClkOutClk＝0时，输出为1，与输入无关
5Department of Microelectronics, PKU，Xiaoyan LiuOutClkClkABCMpMeonoff1offon((AB)+C)例
CMOS反相器的概述
CMOS反相器是一种非常常用的逻辑门，可以进行数字信号的反相操作。CMOS反相器由CMOS技术制造而成，具有低功耗、高可靠性和低噪声的特点。在数字电路中，CMOS反相器被广泛应用于时序电路、计数器、存储器等模块。
CMOS反相器的基本结构包括一个N型MOS管和一个P型MOS管，N型管和P型管的栅极通过逻辑信号控制，当输入信号为高电平时，N型管导通，P型管截断；当输入信号为低电平时，N型管截断，P型管导通。这样，输出信号就与输入信号相反，实现了信号的反相操作。
CMOS反相器的输入和输出特性非常重要。在CMOS反相器中，输入和输出电平可以区分为三个状态：高电平、低电平和开路状态。当输入电平为高电平时，即逻辑1时，N型管导通，输出电平为低电平，即逻辑0；当输入电平为低电平时，即逻辑0时，P型管导通，输出电平为高电平，即逻辑1；当输入电平为开路状态时，即逻辑Z，输出电平保持上一个状态。
CMOS反相器的优点在于其低功耗和高可靠性。由于CMOS技术将N型和P型管结合在一起，只有当输入信号改变时才会有电流流动。在不改变输入信号时，CMOS反相器几乎不消耗功耗。此外，由于N型和P型管分别负责导通和截断，CMOS反相器对噪声和电压干扰的抵抗能力较强，能够提供稳定的输出信号。
另外，CMOS反相器还具有较高的噪声容限和抗串扰能力。在数字电路中，信号的传输会产生一定的噪声和串扰，这会导致信号的失真和误差。CMOS反相器在设计上减小了管子之间的互感和电路之间的耦合，使其能够在抗噪声和抗串扰方面有较好的性能。这使得CMOS反相器能够适应较严苛的工作环境，提供可靠的信号处理能力。
尽管CMOS反相器具有许多优点，但它也存在一些问题。首先，由于CMOS反相器采用两个互补型MOS管连接而成，因此在制造过程中需要精心控制各项参数，如电流、阈值电压等，这使得制造过程复杂，成本较高。此外，CMOS反相器在频率较高的应用中，存在一定的延迟和功耗问题，因此在高速和高频率应用中需要进行相应的优化和补偿。
CMOS反相器的分析与设计
CMOS反相器由一对互补金属氧化物半导体场效应晶体管（n型MOSFET和p型MOSFET）组成。n型MOSFET和p型MOSFET分别由n型沟道和p型沟道构成。它们的沟道接在一起，形成一个共用的沟道。根据输入电压的高低，CMOS反相器能够在输出端产生相反的电平。
CMOS反相器的工作原理是利用MOSFET的负阈值特性，即当输入电压高于一些阈值电压时，MOSFET处于关断状态；当输入电压低于阈值电压时，MOSFET处于导通状态。CMOS反相器由这两个互补的MOSFET构成，保证了输入电压上升时一个MOSFET关闭，另一个MOSFET打开，输出电压下降；输入电压下降时，一个MOSFET打开，另一个MOSFET关闭，输出电压上升。这样就实现了电平的反转。
1.确定输入输出电平：根据电路的需求，确定输入输出电平的高低电压范围，并根据具体电路的工作电压确定电源电压。
2.选择适当的MOSFET：根据设计要求，选择合适的n型MOSFET和p型MOSFET，以满足工作电流和电压要求。
3.确定电阻参数：根据MOSFET的特性，选择合适的电阻参数来限制输入电流和确定电路的放大倍数。
4.确定电容参数：根据电路的带宽要求，确定输入和输出端的负载电容。
5.确定工作频率：根据电路的工作频率要求，确定MOSFET的开启和关闭时间。
6.进行电路仿真：通过电路仿真软件，验证设计的正确性和性能。 CMOS反相器的设计可以通过电路仿真软件如LTSpice来实现。首先，根据设计要求选择适当的MOSFET，并确定电源电压和电阻电容参数。然后，通过电路仿真软件搭建CMOS反相器电路，并进行仿真分析。通过观察输入电压和输出电压的波形曲线，验证电路的正确性和性能。如果需要进一步优化电路性能，可以通过调整各个元器件的参数来实现。
总结起来，CMOS反相器是一种常见的数字逻辑门电路，利用MOSFET的特性来实现输入输出电平的反转。在设计CMOS反相器时，需要考虑输入输出电平、MOSFET的选择、电阻和电容参数等各个方面。通过电路仿真可以验证设计的正确性和性能。CMOS反相器的设计和分析是数字电路设计中的重要一环，对于学习数字电路的原理和设计具有重要的作用。
cmos反相器的工作原理
CMOS反相器的工作原理是基于CMOS（互补金属氧化物半导体）技术的电路。CMOS反相器是一种用于取反输入信号的数字电路。它由一对互补型MOSFET（金属氧化物半导体场效应晶体管）组成，包括一个P型MOSFET和一个N型MOSFET。
CMOS反相器的输入端连接到P型MOSFET的栅极，同时也连接到N型MOSFET的栅极。而输出端则连接到两个MOSFET的源极之间。其中，P型MOSFET的源极连接到正电源（VDD），而N型MOSFET的源极连接到地。
当输入端的电压为高电平（逻辑1）时，P型MOSFET的栅极电压低于P型MOSFET的阈值电压，导致P型MOSFET处于关闭状态，不导通。与此同时，N型MOSFET的栅极电压高于N型MOSFET的阈值电压，导致N型MOSFET处于导通状态。
当输入端的电压为低电平（逻辑0）时，P型MOSFET的栅极电压高于P型MOSFET的阈值电压，导致P型MOSFET处于导通状态。与此同时，N型MOSFET的栅极电压低于N型MOSFET的阈值电压，导致N型MOSFET处于关闭状态，不导通。
根据上述工作原理，当输入端为高电平时，输出端会产生低电平（逻辑0）的信号；当输入端为低电平时，输出端会产生高电平（逻辑1）的信号。因此，CMOS反相器能够将输入信号取反输出。
CMOS反相器具有低功耗、高噪声容忍度和良好的抗干扰能力等优点，因此被广泛应用于数字逻辑电路和微处理器中。它在现代电路设计中起着重要的作用，帮助实现数字电路中的信号处理和逻辑功能。
