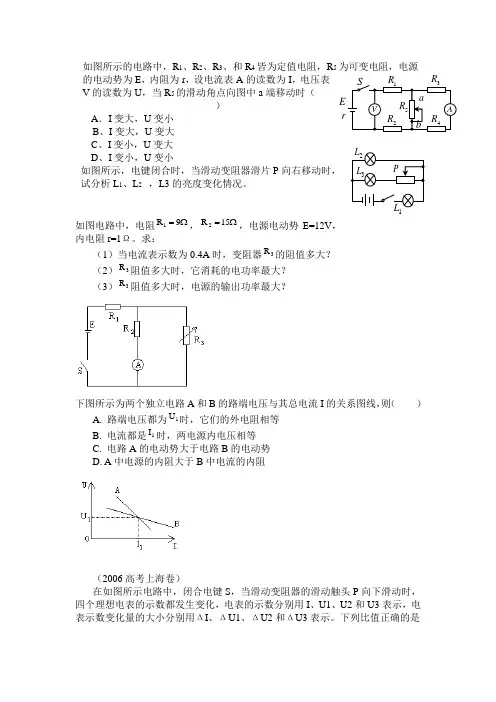

高中电路习题
1.(2015·北京理综)如图所示,其中电流表A的量程为0.6A,表盘均匀划分为30个小格,每一小格表示0.02A;R1的阻值等于电流表内阻的12;R2的阻值等于电流表内阻的2倍.若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是( )
A.将接线柱1、2接入电路时,每一小格表示0.04A
B.将接线柱1、2接入电路时,每一小格表示0.02A
C.将接线柱1、3接入电路时,每一小格表示0.06A
D.将接线柱1、3接入电路时,每一小格表示0.01A
含容电路问题
2.(2016·全国卷Ⅱ)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。开关S断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C所带的电荷量为Q2。Q1与Q2的比值为( )
A. 25 B. 12 C. 35 D. 23
3.(2016·湖南浏阳一中月考)在如图所示的电路中,当闭合开关S后,若将滑动变阻器的滑片P向下调节,则正确的是( )
A.电压表和电流表的示数都增大
B.灯L2变暗,电流表的示数减小
C.灯L1变亮,电压表的示数减小
D.灯L2变亮,电容器的带电量增加
4.(2016·辽宁沈阳高三质量监测)如图所示的电路,R1、R2、R3是定值电阻,R4是滑动变阻器,电源内阻不可忽略。闭合开关,在电路稳定后,将滑动变阻器的滑动触头由中点向上移动的过程中( )
A.电压表示数变小
B.电容器放电
C.电源的总功率变小
D.通过滑动变阻器的电流变大
5.(2016·陕西西安一中模拟)(多选)如图所示,I为电流表示数,U为电压表示数,P为定值电阻R2消耗的功率,Q为电容器C所带的电荷量,W为电源通过电荷量q时电源做的功。当变阻器滑动触头向右缓慢滑动过程中,下列图象能正确反映各物理量关系的是( )
解析AB 变阻器滑动触头向右缓慢滑动过程中,接入电路的电阻减小,电路中电流增大,R2消耗的功率为P=I2R,P∝I2,故A正确;电容器C的电压UC=E-I(R2+r),电荷量Q=CUC=C[E-I(R2+r)],则ΔQΔI=-C(R2+r),保持不变,则Q-I图象是向下倾斜的直线,故B正确;电压表示数U=E-Ir,U-I图象应是向下倾斜的直线,故C错误;电源通过电荷量q时电源做的功W=qE,E是电源的电动势,则W-I是过原点的直线,故D错误。
6.(2016·黑龙江双鸭山一中考试)如图,电路中电源电动势为3.0 V,内阻不计,L1、L2、L3为三个相同规格的小灯泡,小灯泡的伏安特性曲线如图所示。当开关闭合后,下列说法中正确的是( )
A.L1的电流为L2电流的2倍
B.L3的电阻约为0.33 Ω
C.L3的电功率约为1.20 W
D.L2和L3的总电功率约为3 W
7.(2016·河北衡水冀州中学一轮)(多选)如图所示电路中,电源电动势为E内阻为r,当滑动变阻器R2滑动端向右滑动后,理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2,理想电压表示数变化量的绝对值为ΔU。下列说法中正确的是( )
A.电压表V的示数减小
B.电流表A2的示数变小
C.ΔU与ΔI1比值一定小于电源内阻r
D.ΔU与ΔI2比值一定小于电源内阻r
解析BC 当滑动变阻器滑动端向右滑动后,变阻器接入电路的电阻增大,外电路总电阻增大,则总电流减小,所以电流表A2的示数减小。根据串联电路分压的特点分析可知,并联部分电压增大,即电压表V的示数增大,故A错误,B正确;根据并联电路的电流规律I2=I1+I,A2的示数I2变小,通过定值电阻R1的电流增大,则A1的示数I1变小,所以ΔI1一定大于ΔI2。电压表测量路端电压,根据闭合电路欧姆定律U=E-I2r可知,ΔUΔI2=r,而ΔI1大于ΔI2,所以ΔUΔI1
电流元问题
8.(2015·安徽理综,17,6分)(难度★★)一根长为L,横截面积为S的金属棒,其材料的电阻率为ρ,棒内单位体积自由电子数为n,电子的质量为m,电荷 量为e.在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v,则金属棒内的电场强度大小为( )
A. mv22eL B. mv2Sne C.ρnev D. ρevSL 解析:欧姆定律I=UR,电流的微观表达式I=neSv,电阻定律R=ρLS,则金属棒内场强大小为E=UL=IRL=ρnev, C正确.
9.(2015·北京理综)真空中放置的平行金属板可以用作光电转换装置,如图所示.光照前两板都不带电.以光照射A板,则板中的电子可能吸收光的能量而逸出.假设所有逸出的电子都垂直于A板向B板运动,忽略电子之间的相互作用.保持光照条件不变.a和b为接线柱.
已知单位时间内从A板逸出的电子数为N,电子逸出时的最大动能为Ekm,元电荷为e.
(1)求A板和B板之间的最大电势差Um,以及将a、b短接时回路中的电流I短;
(2)图示装置可看作直流电源,求其电动势E和内阻r;
(3)在a和b之间连接一个外电阻时,该电阻两端的电压为U.外电阻上消耗的电功率设为P,单位时间内到达B板的电子,在从A板运动到B板的过程中损失的动能之和设为ΔEk.请推导证明:P=ΔEk.
答案 (1)Ekme Ne (2)Ekme EkmNe2
1.某学生实验小组利用下图所示电路,测量多用电表内电池的电动势和电阻“×1 k”档内部电路的总电阻。使用的器材有:
多用电表;电压表:量程5 V,内阻十几千欧;滑动变阻器:最大阻值5 kΩ;导线若干。
(1)将多用电表挡位调到电阻“×1 k”挡,再将红表笔和黑表笔________,调零点。
(2)将图(a)中多用电表的红表笔和________(填“1”或“2”)端相连,黑表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置,使多用电表的示数如图(b)所示,这时电压表的示数如图(c)所示,多用电表和电压表的读数分别为______kΩ和______V。
(4)调节滑动变阻器的滑片,使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V。从测量数据可知,电压表的内阻为________kΩ。
(5)多用电表电阻档的内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如右图所示。根据前面的实验数据计算可得,此多用电表内电池的电动势为________V,电阻“×1 k”挡内部电路的总电阻为______kΩ。
答案:(1)短接 (2)1 (3)15.0 3.60 (4)12.0 (5)9.00 15.0
归纳:万用表的欧姆档里配置有一个直流电源,红表笔这端连接电源负极,黑表笔连接电源正极。
万用表测电阻,电阻表盘右端为0,当指针恰好半偏,此读数即为万用表内阻。 2.某同学想测量电压表0~3 V挡的内阻,他从实验室拿来一个多用电表、3节干电池、50 Ω的滑动变阻器1个、开关和若干导线。
(1)先用多用表粗测其内阻,把选择开关旋到欧姆挡的“×100”倍率,将________(填“红”或“黑”)表笔接电压表的“-”接线柱,另一只表笔接“3 V”的接线柱,多用表的指针位置如图甲所示,则电压表的内阻为________ Ω。
(2)再用伏安法测量其内阻,把多用表的选择开关旋到直流电流的________(填“100”“10”或“1”)mA挡,请在图乙完成其余的连线。
(3)实验中多用表的示数为I,电压表的示数为U,则电压表的内阻为RV=________。
答案:(1)红 3.0×103(或3 000) (2)1 (3)UI
3. 为了测量量程为3 V的电压表V的内阻(内阻约2 000 Ω),实验室可以提供的器材有:
电流表A1,量程为0.6 A,内阻约为0.1 Ω;
电压表V2,量程为5 V,内阻约为3 500 Ω;
电阻箱R1,阻值范围为0~9 999 Ω;
电阻箱R2,阻值范围为0~99.9 Ω;
滑动变阻器R3,最大阻值约为100 Ω,额定电流为1.5 A;
电源E,电动势为6 V,内阻约为0.5 Ω;
单刀双掷开关S,单刀单掷开关K,导线若干。
(1)请从上述器材中选择必要的器材,设计一个测量电压表V的内阻的实验电路,画出电路原理图(图中的元件要用题中相应的英文字母标注)。
(2)写出计算电压表V的内阻RV的计算公式为RV=________。
[思路点拨] 测电阻最常用的方法为伏安法,本题要求测电压表的内阻,电压表两端的电压可直接测得,因此我们只需测出通过电压表的电流。电压表允许通过的最大电流约为IV=URV=1.5 mA,电流表A1量程为0.6 A,量程过大,不能直接使用电流表A1,必须重新设计实验方案。 [解析] 方案一:替代法。考虑到电阻箱R1阻值范围为0~9 999 Ω,与电压表V的内阻较接近,且电阻可读,又有单刀双掷开关,因此考虑用替代法。电路图如图甲所示,闭合K,将开关S掷向1,调节滑动变阻器R3,使电压表V和V2都有较大偏转,记下电压表V2的读数;然后将开关S掷向2,保持滑动变阻器R3的滑动头不变,调节电阻箱R1使电压表V2的读数不变,那么电阻箱R1的阻值即电压表V的内阻,即RV=R1。
方案二:半偏法。如图乙所示,闭合K,将开关S掷向1,调节滑动变阻器R3,使电压表V满偏;然后将开关S掷向2,保持滑动变阻器R3的滑动头不变,调节电阻箱R1,使电压表V半偏,则由于R3相对于电压表V和电阻箱R1阻值较小,因此电压表V和电阻箱R1上的总电压几乎不变,其中一半电压加在电压表V上,一半电压加在电阻箱R1上,故电阻箱R1的阻值即电压表V的内阻,即RV=R1。
方案三:伏安法。不能直接使用电流表A1测流过电压表的电流,由于电压表V2内阻的准确值不知道,因此也不能当电流表使用,故我们考虑通过电阻箱R1来测流过电压表的电流。如图丙所示,此时流过R1的电流为I=U2-UR1,因此电压表的内阻为RV=UI=UR1U2-U。
三种测量方案的比较
(1)替代法实验原理简单,看似没有系统误差,但考虑到电阻箱不能连续调节,往往很难保证电压表V2的读数不变。
(2)半偏法测电压表的内阻时,开关S接2,由于R1的串入,并联部分的总阻值略有增大,并联部分的电压略有增大,加在电压表V上的电压是原电压的一半,因此电阻箱上的电压比电压表上的电压大,电压表内阻的测量值偏大。
(3)伏安法测电压表的内阻时,非理想电压表可看作一个可读出两端电压的电阻,因此计算得到通过电压表的电流无系统误差,加在电压表上的电压也无系统误差,测量的电压表的内阻也无系统误差,是最好的测量电压表内阻的方法。
