ETAP是一款用于电力系统分析和设计的软件，它提供了多种功能和工具，可以帮助工程师进行电力系统的建模、仿真和分析。本文将为大家介绍ETAP的使用指南，帮助读者更好地了解和使用这一软件。

我们需要了解ETAP的基本操作。在打开ETAP软件后，我们首先需要创建一个新的项目。在新建项目时，我们需要填写一些基本信息，如项目名称、单位制、频率等。创建项目后，我们可以开始进行电力系统的建模。

在ETAP中，我们可以使用不同的工具来建立电力系统的模型。例如，我们可以使用“线路”工具来建立输电线路、配电线路等；使用“发电机”工具来建立发电机模型；使用“变压器”工具来建立变压器模型等。在建立模型时，我们需要输入相关参数，如电阻、电感、电容等，以及设置设备的连接方式。

建立好电力系统模型后，我们可以对其进行仿真和分析。ETAP提供了多种仿真工具和分析功能，如短路分析、负荷流分析、稳态稳定性分析等。这些分析可以帮助我们了解电力系统的运行情况，发现潜在问题，并优化系统的设计。

在进行仿真和分析时，我们可以设置不同的参数和条件。例如，在进行负荷流分析时，我们可以设置负荷的大小和类型；在进行短路分析时，我们可以设置故障点和故障类型等。通过调整这些参数，我们可以得到不同情况下的仿真结果，从而评估系统的性能和可靠性。

除了仿真和分析功能，ETAP还提供了其他实用的工具和功能。例如，我们可以使用“报告”功能生成系统模型、分析结果等的报告；使用“数据管理器”功能管理我们的模型和数据；使用“图表”功能绘制各种图表等。这些工具和功能可以帮助我们更好地组织和展示我们的工作。

在使用ETAP时，我们还需要注意一些常见的问题和注意事项。首先，我们需要确保输入的参数和条件准确无误，以避免出现错误的仿真结果。其次，我们需要根据实际情况选择合适的仿真和分析方法，以得到准确可靠的结果。此外，我们还需要定期备份我们的工作，以防止数据丢失或误操作。

ETAP是一款功能强大的电力系统分析和设计软件，它可以帮助工程师进行电力系统的建模、仿真和分析。通过本文的介绍，读者可以更好地了解和掌握ETAP的使用方法，从而提高工作效率和准确性。希望本文对大家有所帮助，谢谢阅读！

合集下载

etap实验潮流分析

etap实验潮流分析

etap实验潮流分析

第二章潮流分析

ETAP潮流分析程序，计算母线电压、支路功率因数、电流和整个电力系统的潮流。此软件不仅能够实现潮流分析功能，同时还能辅助电力系统规划设计工作。如：（1）优化系统运行状态（2）在规划设计中协助用户重新选择设备规格。

第一节潮流分析

1、编辑好单线图并录入参数后，点击“模式工具条”的―潮流分析‖按钮切换到潮流分析模式，视窗上部弹出“分析案例工具条”，视窗右侧切换为“潮流工具条”。

2、在潮流“分析案例工具条‖上，通过―分析案例‖下拉菜单选择想要编辑的分析案例名称，如LF，切换到分析案例LF。（这里也可以新建一个潮流分析案例）

3、在潮流―分析案例工具条‖上，点击―编辑分析案例‖按钮，打开―潮流分析案例‖编辑器，编辑该潮流分析案例。该编辑器包括四个属性页，具体设置如下：（1）信息页

①有关设置项的说明：在此可以对潮流计算方法（牛顿－拉夫逊、快速解耦、加速高斯-塞德尔法等）、最大迭代次数和精度等进行设置，如图2-1所示。其中：(a)“更新”－选择“初始母线电压”复选框表示用潮流运行结果来更新母线电压的幅值，更新后初始母线电压更接近最终结果，更新会导致以后潮流分析更快收敛；选择“变压器LTCs”复选框表示在潮流计算过程中考虑更新变压器带载调节分接头（LTC）的位置，也就是说变压器的分接头设定由变压器带载调节分接头精确度决定；选择“电缆负荷电流”复选框表示从上一次运行潮流分析中转移数据到电缆负荷电流数据，数据转移到潮流分析中的每根电缆的电缆编辑器运行负荷电流；(b)选定“计算方法”－―应用变压器相移‖复选框表示潮流计算结果－母线电压的相角是考虑了变压器相移，可在变压器编辑器中找到变压器的移相。 图2-1 潮流分析案例编辑器的―信息‖属性页

②本算例的设置：具体设置情况见如图2-1 所示。

（2）负荷属性页

①有关设置项的说明

a、发电类型

ETAP软件有10种发电类型可以选择，它们分别通过发电机额定功率的百分数来指定发电机送出的功率，如图2-2 所示。 图2-2 潮流分析案例编辑器的―负荷‖属性页－发电类型

ETAP帮助文件-参数选择

ETAP帮助文件-参数选择

Operation Technology, Inc. 4-1 ETAP 11.0 User Guide 第四章 ............................................................................................................................................................... 2

4.1 ETAP参数选择（ETAP Options(Preferences) ）............................................................................................ 2 4.2 参数选择编辑器（Options Editor） ............................................................................................................. 3 4.3 PSGRID.INI ....................................................................................................................................................... 7 4.4 OTIGraph.INI ................................................................................................................................................... 8 4.5 主题(OTH文件) ............................................................................................................................................ 10 4.6 ETAPS.INI ....................................................................................................................................................... 13 4.6.1 ETAPS.INI ................................................................................................................................................................. 13 4.6.2 [ETAP PowerStation] ............................................................................................................................................... 13 4.6.3 应用变量[AppVariables] ......................................................................................................................................... 25 4.6.4 许可证管理服务器（License Manager Server） ................................................................................................... 26 4.6.5 颜色[Colors] ............................................................................................................................................................ 31 4.6.6 最近使用文件列表[Recent File List] ....................................................................................................................... 31

EP中文用户手册二次设备

EP中文用户手册二次设备

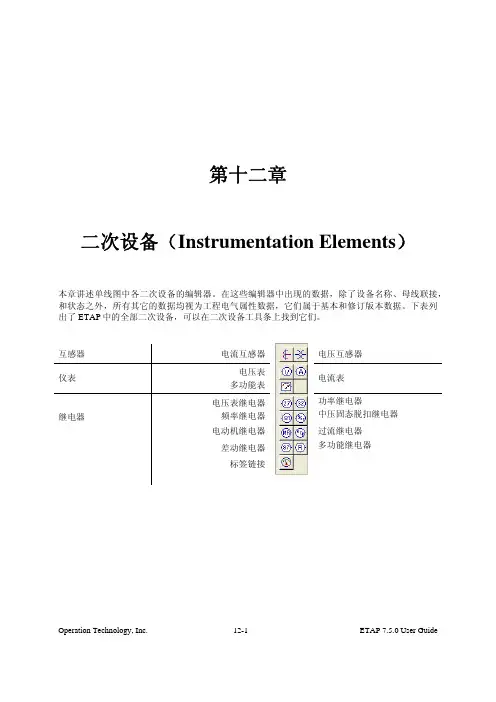

Operation Technology, Inc. 12-1 ETAP 7.5.0 User Guide

第十二章

二次设备（Instrumentation Elements）

本章讲述单线图中各二次设备的编辑器。在这些编辑器中出现的数据，除了设备名称、母线联接，

和状态之外，所有其它的数据均视为工程电气属性数据，它们属于基本和修订版本数据。下表列

出了ETAP中的全部二次设备，可以在二次设备工具条上找到它们。

互感器 电流互感器电压互感器

仪表 电压表

多功能表电流表

继电器 电压表继电器

频率继电器

电动机继电器功率继电器

中压固态脱扣继电器

过流继电器

差动继电器

标签链接多功能继电器

Instrumentation Elements Current Transformer

Operation Technology, Inc. 12-2 ETAP 7.5.0 User Guide 12.1 电流互感器（Current Transformer）

可在该编辑器内输入与配电系统中的电流互感器相关的各属性值。电流互感器编辑器中包含有5

个属性页。

• 信息页

• 额定值页

• 核对页

• 注释页

• 评论页

12.1.1 信息页（Info Page）

信息(Info)

名称(ID)

输入一个唯一的名称，最多由25个包括字母（文字）和数字的字符组成。

ETAP自动地为各电流互感器分配一个唯一的名称。这些所分配的名称由默认电流互感器名称加

上一个整数组成，该整数从1开始随电流互感器的数量增加而递增。可从菜单条中的默认菜单或

从工程视图中更改该默认电流互感器名称。

Instrumentation Elements Current Transformer

Operation Technology, Inc. 12-3 ETAP 7.5.0 User Guide 从…母线联接到…母线(From & To)

一台电流互感器所联接的母线的两个母线名称分别指定从母线和到母线。如果电流互感器的某一
