工程施工控制测量

第1篇

一、引言

施工工程测量控制网是工程建设中不可或缺的重要环节，它对于保证工程质量、控制工程进度、降低工程成本等方面具有重要作用。本文将从施工工程测量控制网的概念、特点、布设原则、类型、精度要求等方面进行详细阐述。

二、施工工程测量控制网的概念

施工工程测量控制网是指在工程建设过程中，根据工程特点、施工要求、地形地貌等因素，布设一系列具有相互联系和相互制约的测量点，形成具有统一坐标系统的空间网状结构。该网状结构可以有效地控制工程建设的平面位置、高程和空间几何形状，为工程建设提供可靠的测量依据。

三、施工工程测量控制网的特点

1. 系统性：施工工程测量控制网是一个有机整体，各测量点之间相互联系、相互制约，形成一个统一的坐标系统。

2. 稳定性：施工工程测量控制网应具有较强的稳定性，以保证在工程建设过程中能够长期、稳定地发挥作用。

3. 精确性：施工工程测量控制网具有较高的精度要求，以确保工程建设质量。

4. 经济性：在满足精度要求的前提下，施工工程测量控制网应具有经济性，以降低工程成本。

四、施工工程测量控制网布设原则

1. 符合工程要求：根据工程特点、施工要求、地形地貌等因素，布设具有针对性的施工工程测量控制网。

2. 便于施工：施工工程测量控制网的布设应便于施工放样、施工监测、施工管理等。

3. 简便易行：施工工程测量控制网的布设应尽量简便易行，降低施工难度。

4. 稳定可靠：施工工程测量控制网的布设应保证其稳定性、可靠性，以满足长期使用的需求。

五、施工工程测量控制网类型 1. 平面控制网：用于控制工程建设的平面位置，如建筑方格网、导线网等。

2. 高程控制网：用于控制工程建设的高程，如水准网、三角高程网等。

3. 空间控制网：用于控制工程建设的空间几何形状，如三维控制网、大地控制网等。

六、施工工程测量控制网精度要求

1. 平面精度：施工工程测量控制网的平面精度应满足工程建设要求，一般要求平面精度达到1/10000。

工程施工管理文件

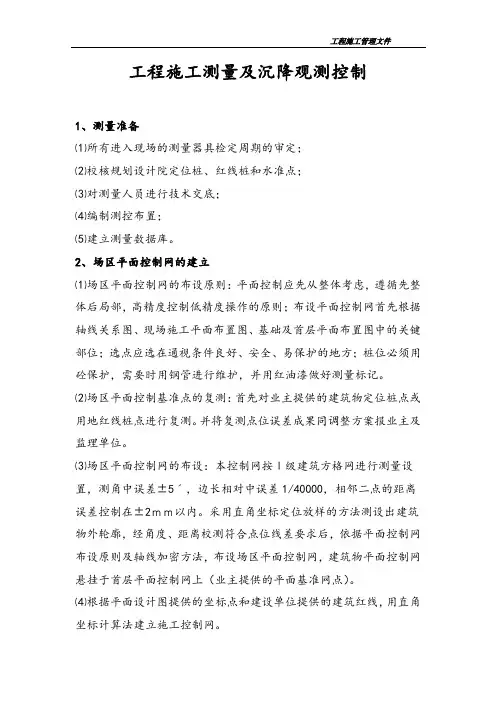

工程施工测量及沉降观测控制

1、测量准备

⑴所有进入现场的测量器具检定周期的审定；

⑵校核规划设计院定位桩、红线桩和水准点；

⑶对测量人员进行技术交底；

⑷编制测控布置；

⑸建立测量数据库。

2、场区平面控制网的建立

⑴场区平面控制网的布设原则：平面控制应先从整体考虑，遵循先整体后局部，高精度控制低精度操作的原则；布设平面控制网首先根据轴线关系图、现场施工平面布置图、基础及首层平面布置图中的关键部位；选点应选在通视条件良好、安全、易保护的地方；桩位必须用砼保护，需要时用钢管进行维护，并用红油漆做好测量标记。

⑵场区平面控制基准点的复测：首先对业主提供的建筑物定位桩点或用地红线桩点进行复测。并将复测点位误差成果同调整方案报业主及监理单位。

⑶场区平面控制网的布设：本控制网按Ⅰ级建筑方格网进行测量设置， 工程施工管理文件

测角中误差±5ˊ，边长相对中误差1/40000，相邻二点的距离误差控制在±2ｍｍ以内。采用直角坐标定位放样的方法测设出建筑物外轮廓，经角度、距离校测符合点位线差要求后，依据平面控制网布设原则及轴线加密方法，布设场区平面控制网，建筑物平面控制网悬挂于首层平面控制网上（业主提供的平面基准网点）。

⑷根据平面设计图提供的坐标点和建设单位提供的建筑红线，用直角坐标计算法建立施工控制网。

⑸根据建立的施工控制网，用经纬仪测出建筑物的外轮廓主轴线，然后按设计图纸用钢尺丈量出各分部控制尺寸及基础定位边界线。

3、高程控制网的建立

⑴高程控制网的布设：为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准点（至少提供二个点），采用0.3ｍｍ级精度的DINI-10电子水准仪对所提供的水准基点进行复测检查，校验合格后，测设一条闭合或附合水准线路，联测场区竖向控制点（通常是建筑物±0.000），以此作为保证竖向施工精度控制的首要条件。

施工控制测量方法及要求

一、施工控制测量的方法

1.直接测量法：直接测量法是通过测量具体实体物体的尺寸、坐标或角度等信息来进行控制的方法。例如，在土建工程中，可以通过测量基坑的深度、宽度和长度来控制土方开挖的进度；在装饰工程中，可以通过测量墙面的平整度和垂直度来控制砌体施工的质量。

2.间接测量法：间接测量法是通过测量物体影响因素的变化来进行控制的方法。例如，在钢结构施工中，可以通过测量温度、湿度和风速等参数来把握焊接质量的控制。

3.使用仪器设备：如全站仪、经纬仪、电子水平仪等，借助于高精度测量设备实施控制测量。这些设备能够提供高精度的测量结果，并通过计算机处理数据，提高施工的控制精度和效率。

4.基于GPS的测量：全球定位系统（GPS）是一种用卫星定位测量地球表面的方法，可以用于测量建筑物的位置和运动，是一种高精度的测量方法。

二、施工控制测量的要求

1.精确性要求：施工控制测量应具备高精度和准确性，以保证施工的准确性和质量的可控性。在测量过程中，应根据实际情况选择合适的测量方法和仪器设备，并严格按照操作规程进行操作，避免因操作不当导致的误差。 2.实时性要求：施工控制测量应具备及时反馈和控制的能力，以便及时调整施工计划和方案。通过实时的测量数据和分析结果，可以及时发现问题和风险，采取有效措施进行调整，避免造成不可逆的错误和损失。

3.经济性要求：施工控制测量方法和仪器设备应具备经济性，既能满足测量要求，又能降低测量的成本。在选择仪器设备时，应根据具体项目的需求和测量的精度要求进行评估，并进行合理的投资和运维成本分析。

4.环境适应性要求：施工控制测量方法和仪器设备应具备良好的环境适应性，能够适应各种复杂的施工环境和工程要求。无论是在户外还是室内，无论是在高温还是低温的环境中，都能够正常运行和保持高精度的测量结果。

5.数据管理要求：施工控制测量数据应进行合理的管理和归档，以便于后续的数据分析和回顾。建立合理的数据管理系统，可以有助于发现施工过程中的问题和风险，并为后续的工程管理和质量评估提供依据。

地面工程施工测量方法

地面工程施工测量是指在地面工程施工过程中，为了保证施工质量和进度，采用测量方法对地面工程进行实时监控和控制的过程。地面工程测量的主要目的是确定工程的位置、尺寸、高程和平整度等，以保证工程在设计要求范围内完成。地面工程施工测量方法主要包括平面控制测量、高程测量、平整度测量和室内外测量等。下面将详细介绍地面工程施工测量方法的具体步骤和注意事项。

一、平面控制测量

平面控制测量是地面工程施工测量的基础，其目的是确定工程位置及各种尺寸参数，以保证地面工程建筑的精度。平面控制测量主要包括以下几个步骤：

1. 建立工程坐标系

在进行地面工程平面控制测量时，首先需要建立工程坐标系。可以通过GPS或者全站仪等现代测量仪器，找到工程的基准点，并根据工程的平面布置，建立坐标系。在建立坐标系的过程中，需要注意保证坐标系的准确性和稳定性。

2. 标志控制点

在平面控制测量中，需要在工程的各个关键位置设置控制点，以便后续的测量和施工。控制点的设置需要遵循一定的规则，同时需要注意避免控制点受到施工影响。

3. 进行平面测量

在建立坐标系和设置控制点之后，需要进行具体的平面测量。可以采用全站仪、GPS等测量仪器进行测量，然后将测量结果记录下来，并进行数据处理。

4. 控制测量误差

在平面控制测量过程中，需要对测量结果进行误差分析，并根据误差分析结果对测量数据进行修正和完善。

二、高程测量

高程测量是地面工程施工测量的重要内容之一，其目的是确定地面工程的高程，以保证地面工程的高程精度。高程测量主要包括以下几个步骤：

1. 建立高程基准

在进行地面工程高程测量时，首先需要建立高程基准点。可以采用高程测量仪器，比如水准仪、全站仪等，找到工程的基准点，并根据基准点建立高程基准。

2. 标志高程控制点 在高程测量中，需要在工程的各个关键位置设置高程控制点，以便后续的测量和施工。高程控制点的设置需要遵循一定的规则，以保证高程的准确性和稳定性。
