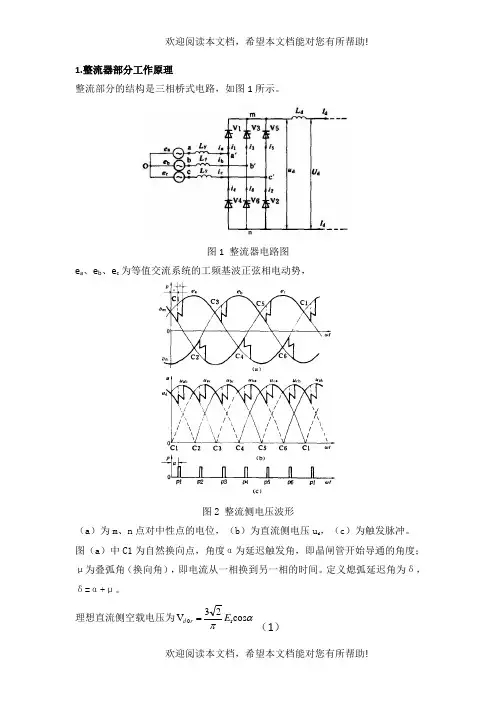

1.整流器部分工作原理整流部分的结构是三相桥式电路,如图1所示。
图1 整流器电路图e a 、e b 、e c 为等值交流系统的工频基波正弦相电动势,图2 整流侧电压波形(a )为m 、n 点对中性点的电位,(b )为直流侧电压u d ,(c )为触发脉冲。
图(a )中C1为自然换向点,角度α为延迟触发角,即晶闸管开始导通的角度;μ为叠弧角(换向角),即电流从一相换到另一相的时间。
定义熄弧延迟角为δ, δ=α+μ。
理想直流侧空载电压为απcos 23V r 0E r d =(1)换向引起的压降可用等值换向电阻R cr 代替,可以计算出直流侧电压平均值为dcr r d d cr dr I I E R -cos V R -cos 23V 0r ααπ==(2)图3 整流侧外特性随α增大,直流侧电压减小。
2.逆变器部分工作原理图4 逆变器电路图逆变器和整流器的原理接线图相同,根据式(1)απcos 23V r 0E r d =,若延迟触发角α为90°时,cos α=0直流侧电压为0,当α>90°时,直流侧电压为负值,变流器做逆变运行,为方便起见,定义β=180°-α,为超前触发角。
设逆变侧直流空载电压为V d0i ,则ii 023V E d π=(3),考虑换向角μ的存在,用R ci 作为逆变侧等值换向电阻,作为逆变侧换向引起的压降,则直流侧电压为dci i d dci d ci d ci di I I E I E I E R -cos V R -cos 23-R -)180(cos 23-R -cos 23V 0i i i ββπαπαπ-==-︒==(4)定义超前熄弧角(也叫关断角)为γ,γ=π-δ=π-α-μ=β-μ。
3.控制原理直流输电的接线原理简图:图5 直流输电原理简图直流输电等效电路图:图6 直流输电等效电路图其中α为整流器延迟触发角;β为逆变器的超前触发角;γ为逆变器熄弧角;V d0r 和V d0i 分别为整流侧和逆变侧的无相控理想空载直流电压;R cr 和R ci 分别为整流和逆变侧的等值换相电阻,等效了换向损失的电压,但不是真正意义的电阻,不消耗有功功率。
直流系统的工作原理
直流系统是一种电力输送和供电的系统,其工作原理基于直流电流的特性和传输。
直流系统的工作原理可分为三个基本过程:发电、输送和供电。
发电是直流系统的起始过程,通过使用发电机将机械能转化为电能。
发电机内部通过磁场和电场的相互作用来产生电流。
直流发电机中会产生恒定的电压和电流。
输送是指将发电机产生的直流电能通过输电线路输送到需要供电的地方。
在直流系统中,输电线路会对电流进行控制和调节,以确保电流稳定和安全传输。
直流系统的输电线路通常采用高压和大容量的电缆。
供电是指将输送来的直流电能提供给用户,供应用电设备工作。
在直流系统中,供电过程主要涉及将输送来的直流电能转化成各种不同电压和电流等级的电力输出。
供电过程通常通过使用适当的变压器、整流器和调整器来实现。
直流系统相比交流系统具有一些优点,如更高的输电效率、较小的能量损耗和更好的负载调节能力。
因此,直流系统在需要长距离输送、大容量需求和高可靠性的应用中得到广泛应用,如高压直流输电、电动汽车充电和太阳能发电系统等。
直流系统工作原理直流系统是一种电力传输和分配系统,其工作原理是基于直流电的特性和原理。
直流系统主要由直流发电机、直流输电线路、直流变电站和直流负载组成。
下面将详细介绍直流系统的工作原理。
一、直流发电机直流发电机是直流系统的核心设备,它将机械能转化为直流电能。
直流发电机的工作原理是利用电磁感应现象,通过转子和定子之间的磁场相互作用,产生电动势。
当转子被外部能源驱动旋转时,磁场的变化会在定子上产生感应电动势,从而输出直流电能。
直流发电机的转子通常由永磁体或电枢组成,定子则由线圈和磁铁组成。
二、直流输电线路直流输电线路用于将直流电能从发电站传输到变电站或直流负载。
直流输电线路采用的是高电压、大电流的传输方式,以减少线路损耗。
直流输电线路的特点是电阻损耗小、传输距离远、输电能力强。
直流输电线路中的主要元件包括导线、绝缘子、电缆、接地线等。
三、直流变电站直流变电站是直流系统的重要组成部分,用于将输电线路上的直流电能进行变换和分配。
直流变电站主要包括换流器、变压器、断路器、隔离开关等设备。
其中最关键的是换流器,它将输电线路上的直流电能转换成可调的直流电压和电流,以满足不同负载的要求。
直流变电站的工作原理是通过控制换流器的开关状态,实现直流电能的正向或反向传输。
当直流电能需要从发电站传输到负载时,换流器将直流电能转换成与负载要求相匹配的直流电压和电流,并通过输电线路传输到负载。
当需要将直流电能从负载送回发电站时,换流器则反向工作,将直流电能转换成可逆输送的交流电能,再由交流输电线路传输回发电站。
四、直流负载直流负载是直流系统中的终端设备,用于消耗或利用直流电能。
直流负载可以是工业生产设备、电动机、充电桩、电解槽等。
直流负载的工作原理根据具体设备的特点而不同,但都需要接收并利用直流电能。
总结直流系统的工作原理是通过直流发电机将机械能转化为直流电能,再通过直流输电线路将直流电能传输到直流变电站,最后通过直流变电站将直流电能分配给直流负载。

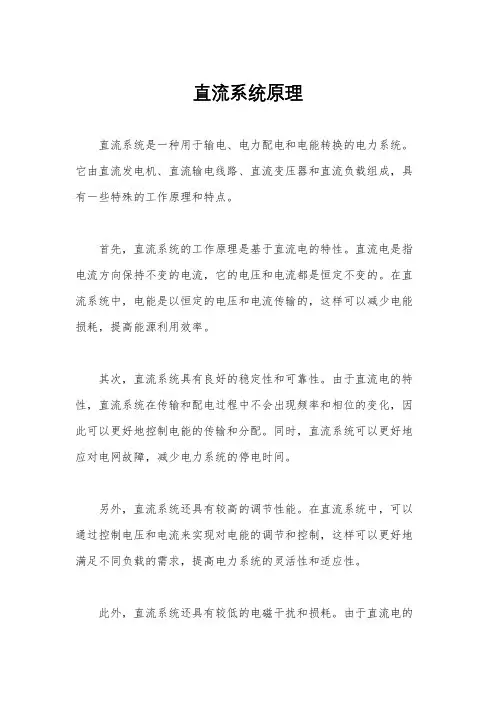

直流系统原理
直流系统是一种用于输电、电力配电和电能转换的电力系统。
它由直流发电机、直流输电线路、直流变压器和直流负载组成,具有一些特殊的工作原理和特点。
首先,直流系统的工作原理是基于直流电的特性。
直流电是指电流方向保持不变的电流,它的电压和电流都是恒定不变的。
在直流系统中,电能是以恒定的电压和电流传输的,这样可以减少电能损耗,提高能源利用效率。
其次,直流系统具有良好的稳定性和可靠性。
由于直流电的特性,直流系统在传输和配电过程中不会出现频率和相位的变化,因此可以更好地控制电能的传输和分配。
同时,直流系统可以更好地应对电网故障,减少电力系统的停电时间。
另外,直流系统还具有较高的调节性能。
在直流系统中,可以通过控制电压和电流来实现对电能的调节和控制,这样可以更好地满足不同负载的需求,提高电力系统的灵活性和适应性。
此外,直流系统还具有较低的电磁干扰和损耗。
由于直流电的
特性,直流系统在传输和配电过程中产生的电磁干扰较小,可以减少对周围设备和系统的影响。
同时,直流系统的电能损耗也较小,可以提高电力系统的能源利用效率。
总的来说,直流系统是一种具有独特工作原理和特点的电力系统,它在电能传输、配电和转换方面具有一些独特的优势。
随着电力系统的发展和技术的进步,直流系统在电力领域的应用前景将会更加广阔。
根据老师给出的重点,结合2009、2011两年的考试试卷,我整理出了可能出现的简答题答案,供大家参考,如有错误,请及时指正!(一)直流输电与交流输电运行特点比较1.优点:(1)线路走廊输电效率高,线路造价低,结构简单,损耗小;(2)直流输电不存在交流交流输电的稳定问题,适合远距离大容量输电;(3)直流输电可实现电力系统之间的非同步联网;(4)直流输电采用全自动方式快速控制潮流和功率,有利于电网的经济运行和现代化管理;(5)直流输电对故障的响应快,恢复时间短、不受稳定制约、可多次再启动和降压运行来消除故障,恢复正常运行条件;(6)直流输电能限制交流系统的短路容量;(7)直流电缆线路输送容量大、造价低、损耗小,不易老化,且输送距离不受限制;(8)直流输电可方便地进行分期建设和增容扩建,有利于发挥投资效益。
2.缺点:(1)直流输电换流站比交流变电所的设备多、结构复杂、造价高、损耗大、运行费用高、可靠性也较差;(2)换流器对交流侧来说是一个谐波电流源,对直流侧来说,是一个谐波电压源;(3)晶闸管换流器在换流时需消耗大量的无功功率,每个换流站均需装设无功补偿设备;(4)直流输电利用大地(或海水)为回路而带来一些技术问题;(5)直流断路器由于没有电流过零点可以利用,灭弧问题难以解决;(二)直流输电控制原理1.基本控制功能:(1)启停控制:正常启动、正常停运、故障紧急停运(故障后的)自动再启动等;(2)功率控制:输送功率的大小和方向的控制;(3)潮流反转控制:直流双向潮流全控;(4)无功功率控制:调节换流器的无功功率消耗(课本160页);(5)换流站保护控制:发生故障时,保护换流站设备。
2.基本控制方法:(1)换流器触发相位控制:整流器的定触发角α控制,逆变器定逆变角β控制、定熄弧角γ控制;(2)调调节换流变压器分接头改变交流电压从而调节直流端空载电压。
3.基本控制特性:整流器:定电流控制,定电压控制,定触发角控制(最小触发角控制)逆变器:定熄弧角γ控制,定逆变角β控制,定电流控制,定电压控制换流器定功率控制:逆变器通常为定电压,而整流器则依据设定的功率整定值算出电流定值,使整流器进行定电流控制;电流裕度法:整流站定电流控制的电流整定值在任何时候都应该足够地大于逆变站定电流控制的电流整定值,即,且要保证一定的电流裕度。
