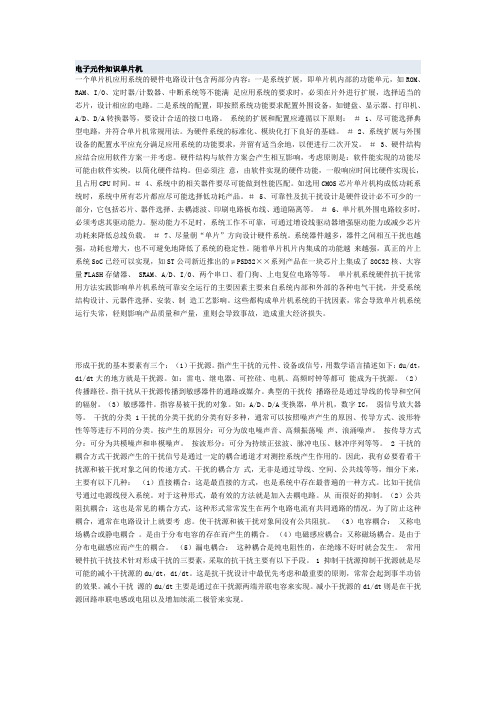

电子元件知识单片机一个单片机应用系统的硬件电路设计包含两部分内容：一是系统扩展，即单片机内部的功能单元，如ROM、RAM、I/O、定时器/计数器、中断系统等不能满足应用系统的要求时，必须在片外进行扩展，选择适当的芯片，设计相应的电路。
二是系统的配置，即按照系统功能要求配置外围设备，如键盘、显示器、打印机、A/D、D/A转换器等，要设计合适的接口电路。
系统的扩展和配置应遵循以下原则：＃1、尽可能选择典型电路，并符合单片机常规用法。
为硬件系统的标准化、模块化打下良好的基础。
＃2、系统扩展与外围设备的配置水平应充分满足应用系统的功能要求，并留有适当余地，以便进行二次开发。
＃3、硬件结构应结合应用软件方案一并考虑。
硬件结构与软件方案会产生相互影响，考虑原则是：软件能实现的功能尽可能由软件实殃，以简化硬件结构。
但必须注意，由软件实现的硬件功能，一般响应时间比硬件实现长，且占用CPU时间。
＃4、系统中的相关器件要尽可能做到性能匹配。
如选用CMOS芯片单片机构成低功耗系统时，系统中所有芯片都应尽可能选择低功耗产品。
＃5、可靠性及抗干扰设计是硬件设计必不可少的一部分，它包括芯片、器件选择、去耦滤波、印刷电路板布线、通道隔离等。
＃6、单片机外围电路较多时，必须考虑其驱动能力。
驱动能力不足时，系统工作不可靠，可通过增设线驱动器增强驱动能力或减少芯片功耗来降低总线负载。
＃7、尽量朝“单片”方向设计硬件系统。
系统器件越多，器件之间相互干扰也越强，功耗也增大，也不可避免地降低了系统的稳定性。
随着单片机片内集成的功能越来越强，真正的片上系统SoC已经可以实现，如ST公司新近推出的μPSD32××系列产品在一块芯片上集成了80C32核、大容量FLASH存储器、SRAM、A/D、I/O、两个串口、看门狗、上电复位电路等等。
单片机系统硬件抗干扰常用方法实践影响单片机系统可靠安全运行的主要因素主要来自系统内部和外部的各种电气干扰，并受系统结构设计、元器件选择、安装、制造工艺影响。
电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。
无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。
了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。
二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。
其主要参数包括电阻值、功率、精度等。
电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。
（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。
电容器的主要参数有电容值、耐压值、介质材料等。
常见的电容器有电解电容、陶瓷电容、钽电容等。
（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。
其主要参数包括电感量、品质因数、额定电流等。
常见的电感器有空心电感、磁芯电感等。
（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。
根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。
（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。
常见的集成电路有运算放大器、微处理器、存储器等。
三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。
色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。
数字标注则直接给出电阻值和精度。
（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。
电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。
（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。
（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

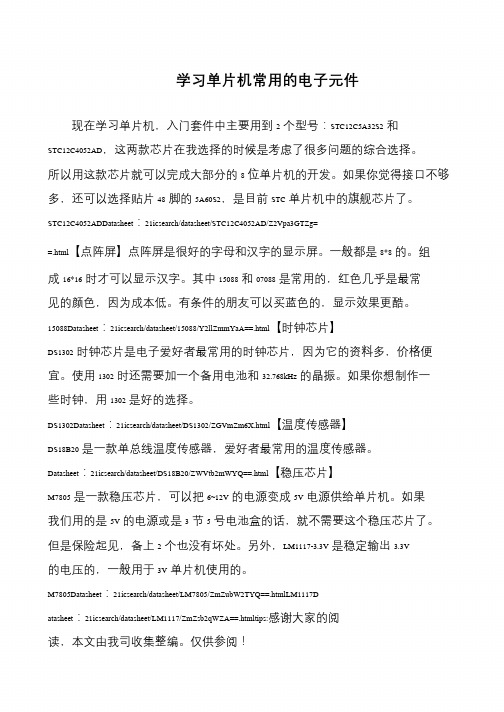

学习单片机常用的电子元件现在学习单片机，入门套件中主要用到2个型号：STC12C5A32S2和STC12C4052AD，这两款芯片在我选择的时候是考虑了很多问题的综合选择。
所以用这款芯片就可以完成大部分的8位单片机的开发。
如果你觉得接口不够多，还可以选择贴片48脚的5A60S2，是目前STC单片机中的旗舰芯片了。
STC12C4052ADDatasheet：21icsearch/datasheet/STC12C4052AD/Z2Vpa3GTZg= =.html【点阵屏】点阵屏是很好的字母和汉字的显示屏。
一般都是8*8的。
组成16*16时才可以显示汉字。
其中15088和07088是常用的，红色几乎是最常见的颜色，因为成本低。
有条件的朋友可以买蓝色的，显示效果更酷。
15088Datasheet：21icsearch/datasheet/15088/Y2llZmmYaA==.html【时钟芯片】DS1302时钟芯片是电子爱好者最常用的时钟芯片，因为它的资料多，价格便宜。
使用1302时还需要加一个备用电池和32.768kHz的晶振。
如果你想制作一些时钟，用1302是好的选择。
DS1302Datasheet：21icsearch/datasheet/DS1302/ZGVmZm6X.html【温度传感器】DS18B20是一款单总线温度传感器，爱好者最常用的温度传感器。
Datasheet：21icsearch/datasheet/DS18B20/ZWVtb2mWYQ==.html【稳压芯片】M7805是一款稳压芯片，可以把6~12V的电源变成5V电源供给单片机。
如果我们用的是5V的电源或是3节5号电池盒的话，就不需要这个稳压芯片了。
但是保险起见，备上2个也没有坏处。
另外，LM1117-3.3V是稳定输出3.3V的电压的，一般用于3V单片机使用的。
M7805Datasheet：21icsearch/datasheet/LM7805/ZmZubW2TYQ==.htmlLM1117D atasheet：21icsearch/datasheet/LM1117/ZmZsb2qWZA==.htmltips:感谢大家的阅读，本文由我司收集整编。
电子元件基础知识培训一、电阻1、电阻的外观、形状如下图示：2、电阻在底板上用字母R （Ω）表示、图形如下表示：从结构分有：固定电阻器和可变电阻器3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等 从功率分有：1/16W 、1/8W 、1/4W(常用)、1/2W 、1W 、2W 、3W 等4、电阻和单位及换算：1M Ω(兆欧姆)＝1000K Ω（千欧姆）＝1000'000Ω(欧姆) 一种用数字直接表示出来5电阻阻值大小的标示 四道色环电阻 其中均有一 一种用颜色作代码间接表示 五道色环电阻 道色环为误 六道色环电阻 差值色环 四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是 是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误 道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相 道色环。
隔较疏，如上图，第五道色环的反向第一道即为第一道色环。
四道色环电阻阻值的计算方法： 阻值＝第一、第二道色环颜色代表的数值×10即上图电阻的阻值为：33×10＝33Ω（欧姆）第三道色不订所代表的数值 0五道色环电阻阻值的计算方法： 阻值＝第一、二、三道色环颜色所代表的数值×10即上图电阻阻值为：440×10＝4.4Ω（欧姆） 7、电阻的方向性：在底板上插件时不用分方向。
二：电容1、 电容的外观、形状如下图示：2、 电容在底板上用字母C 表示，图形如下表示：从结构上分有：固定电容和可调电容3电容的分类 有极性电容：电解电容、钽电容 从构造上分有：无极性电容：云母电容、纸质电容、瓷片电容 4、 电容的标称有容量和耐压之分电容容量的单位及换算：1F ”(法拉)＝10 u F(微法)＝10 pF （皮法） 5、 电容容量标示如下图：100uF ∕25V 47uF ∕25V 0.01 uF 0.01uF ∕1KV 0.022uF ∕50V上图的瓷片电容标示是用103来表示的，其算法如下：10×10＝0.01 uF ＝10000 pF 另电容的耐压表示此电容只能在其标称的电压范围内使用，如超过使用电压范围则会损坏炸裂或失效。
