天然气透平膨胀机工作原理

透平膨胀机的工作原理与作用透平膨胀机，也被称为透平发电机、透平机组或透平发电机组，是一种利用透平工作原理进行发电的设备。

它是一种热力机械系统，通过将高温高压的工质（通常为蒸汽或燃气）经过透平膨胀机进行膨胀，从而将热能转化为机械能，然后再通过发电机将机械能转化为电能。

透平膨胀机的工作原理可以简单概括为以下几个步骤：1. 进气过程：工质（蒸汽或燃气）从进气口进入透平膨胀机内部。

2. 加热过程：进入透平膨胀机的工质被加热，使其温度和压力都增加。

3. 膨胀过程：加热后的工质通过透平膨胀机内的透平叶片，使透平叶片转动。

透平叶片转动的过程中，工质的内能转化为动能，从而产生机械能。

4. 排气过程：透平膨胀机内的工质经过膨胀后，压力和温度都降低，然后通过排气口排出。

透平膨胀机的作用主要是将热能转化为机械能，然后再经过发电机将机械能转化为电能。

透平膨胀机在发电行业得到广泛应用，特别是在燃气、核能和化石能源发电系统中。

它具有以下几个优点：1. 高效性：透平膨胀机能够将热能转化为机械能的效率较高，能够充分利用能源资源。

2. 灵活性：透平膨胀机的运行速度可以根据需要进行调节，适应不同负载要求，具有较高的灵活性。

3. 可靠性：透平膨胀机结构简单，运行稳定可靠，具有较长的使用寿命。

4. 环保性：透平膨胀机在工作过程中不产生废气和废水，对环境无污染。

透平膨胀机在发电系统中的应用越来越广泛，它不仅可以单独作为一台发电设备使用，还可以与其他发电设备（如燃气轮机、蒸汽轮机）组成联合循环发电系统，提高整体发电效率。

同时，透平膨胀机还可以用于工业生产过程中的废热回收，提高能源利用效率。

透平膨胀机是一种利用透平工作原理进行发电的设备，通过将高温高压的工质经过透平膨胀机进行膨胀，将热能转化为机械能，再通过发电机将机械能转化为电能。

它具有高效性、灵活性、可靠性和环保性等优点，在发电行业得到广泛应用。

随着能源问题的日益突出，透平膨胀机的发展前景将更加广阔。

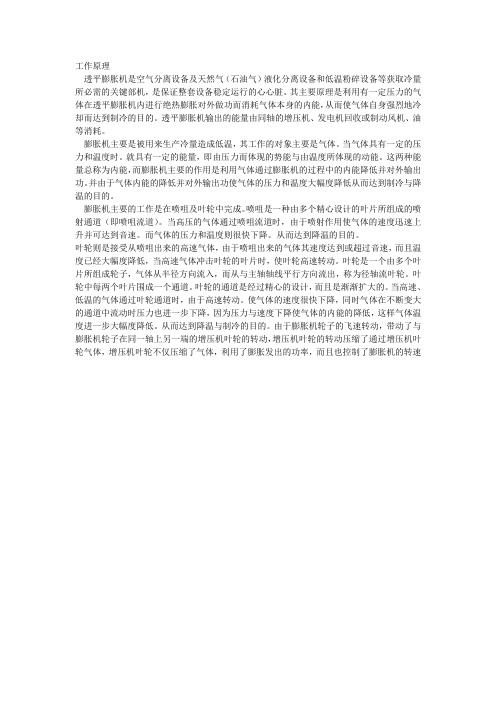

工作原理透平膨胀机是空气分离设备及天然气（石油气）液化分离设备和低温粉碎设备等获取冷量所必需的关键部机，是保证整套设备稳定运行的心心脏。

其主要原理是利用有一定压力的气体在透平膨胀机内进行绝热膨胀对外做功而消耗气体本身的内能，从而使气体自身强烈地冷却而达到制冷的目的。

透平膨胀机输出的能量由同轴的增压机、发电机回收或制动风机、油等消耗。

膨胀机主要是被用来生产冷量造成低温，其工作的对象主要是气体。

当气体具有一定的压力和温度时。

就具有一定的能量，即由压力而体现的势能与由温度所体现的动能。

这两种能量总称为内能，而膨胀机主要的作用是利用气体通过膨胀机的过程中的内能降低并对外输出功。

并由于气体内能的降低并对外输出功使气体的压力和温度大幅度降低从而达到制冷与降温的目的。

膨胀机主要的工作是在喷咀及叶轮中完成。

喷咀是一种由多个精心设计的叶片所组成的喷射通道（即喷咀流道）。

当高压的气体通过喷咀流道时，由于喷射作用使气体的速度迅速上升并可达到音速。

而气体的压力和温度则很快下降。

从而达到降温的目的。

叶轮则是接受从喷咀出来的高速气体，由于喷咀出来的气体其速度达到或超过音速，而且温度已经大幅度降低，当高速气体冲击叶轮的叶片时，使叶轮高速转动。

叶轮是一个由多个叶片所组成轮子，气体从半径方向流入，而从与主轴轴线平行方向流出，称为径轴流叶轮。

叶轮中每两个叶片围成一个通道。

叶轮的通道是经过精心的设计，而且是渐渐扩大的。

当高速、低温的气体通过叶轮通道时，由于高速转动。

使气体的速度很快下降，同时气体在不断变大的通道中流动时压力也进一步下降，因为压力与速度下降使气体的内能的降低，这样气体温度进一步大幅度降低。

从而达到降温与制冷的目的。

由于膨胀机轮子的飞速转动，带动了与膨胀机轮子在同一轴上另一端的增压机叶轮的转动，增压机叶轮的转动压缩了通过增压机叶轮气体，增压机叶轮不仅压缩了气体，利用了膨胀发出的功率，而且也控制了膨胀机的转速。

天然气透平膨胀机工作原理天然气透平膨胀机工作原理第一部分基础理论简介一、概述目前低温技术应用非常广泛，从航天到超导，从气体分离到能量回收等，而低温能量的获得主要靠气体的膨胀，特别是气体的等熵绝热膨胀，透平膨胀机则是实现这一膨胀的有效设备，现已广泛用到气体液化分离、能量综合利用等方面。

二、膨胀机的形式1、活塞式膨胀机：通称容积型，其特点是适宜于小流量、高压力、大膨胀比工况；缺点是复杂、体积大、易损件多、操作维护复杂。

2、透平膨胀机：通称速度型，其特点是转速高、体积小、重量轻、结构简单、易损件少、因而制造维修工作量小，适宜于大流量、中高压力而初温较低。

按工作原理分：1）冲动式：膨胀过程几乎完全在静止的喷嘴中进行；2）反作用式：膨胀过程不仅在静止的喷嘴中进行，还在叶轮中进一步膨胀。

按气流流流动方向分：1）径流式：气体在垂直于旋转轴的平面内沿半径方向流动；2）轴流式：气体沿着平行于工作轮旋转轴方向流动；3）径轴流式：气体由径向流入工作轮而由轴向流出。

三、透平膨胀机基本结构及工作原理1、基本结构膨胀机由通流部分、制动器及机身三部分组成膨胀机通流部分：蜗壳、喷嘴、工作轮、扩压器制动器：1）压缩机——入口管、叶轮、扩压器、蜗壳2）风机——入口管、叶轮、扩压器、蜗壳3）电机或油制动器机身：支撑和隔热作用2、工作原理1）气体在喷嘴中流动设置喷嘴的目的是使气流的动力能转变为气流的速度能并且使气流降温，在喷嘴前后存在着压差，这些压差推动着气流流动。

当气流通过喷嘴时由于减压膨胀而使焓值降低，即使压力、温度下降，这些焓降转变成气流的动能，使在喷嘴出口处气流获得巨大的速度，因此喷嘴主要解决的问题是保持合理的形状以减小各种损失。

喷嘴在结构上可分为三段：即进口段、主体段、出口段主体段又可分为2类：渐缩喷嘴（当喷嘴出口马赫数小于等于1）缩放喷嘴（当喷嘴出口马赫数大于1）2）气体在工作轮中的流动（反动式透平膨胀机）工作轮的作用：（1）把喷嘴出来的高速气体的动能，通过工作轮转化为机械能并由主轴外输出做功，以降低内能使温度进一步降低。

透平式膨胀机工作原理
透平式膨胀机是一种利用气体动力膨胀来驱动的机械设备，其工作原理如下：
1. 气体进入膨胀机：初始阶段，高温高压气体进入透平膨胀机的压力腔。

透平膨胀机通常有多个透平级别，每个级别内有一对相互旋转的叶轮。

气体通过膨胀机进入透平级别，并通过叶轮的导向叶片被引导到透平叶轮之间的叶轮空间。

2. 汽轮叶轮工作：当气体进入透平叶轮之间的叶轮空间后，由于叶轮之间的差压力作用，气体会带动叶轮加速旋转。

在叶轮加速旋转的过程中，气体的压力和温度会下降，同时叶轮也会转动，并将气体动能转化为机械能。

3. 气体排出：气体从透平叶轮之间的叶轮空间流出后，进入逆向叶轮的叶轮空间。

逆向叶轮会通过导向叶片以及叶轮的反向旋转，将气体引导到透平叶轮之间的叶轮空间，并再次进行加速旋转。

这样，气体在逆向叶轮的作用下又再次转移了部分动能。

4. 工作流体排出：经过多级透平叶轮的循环加速旋转和排气过程后，气体的压力和温度会进一步下降，最终排出膨胀机。

通过上述原理，透平式膨胀机将高温高压气体的动能转化为机械能，可以广泛应用于发电、航空航天以及工业生产等领域。

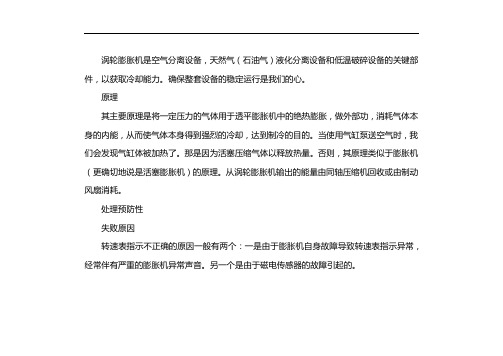

涡轮膨胀机是空气分离设备，天然气（石油气）液化分离设备和低温破碎设备的关键部件，以获取冷却能力。

确保整套设备的稳定运行是我们的心。

原理其主要原理是将一定压力的气体用于透平膨胀机中的绝热膨胀，做外部功，消耗气体本身的内能，从而使气体本身得到强烈的冷却，达到制冷的目的。

当使用气缸泵送空气时，我们会发现气缸体被加热了。

那是因为活塞压缩气体以释放热量。

否则，其原理类似于膨胀机（更确切地说是活塞膨胀机）的原理。

从涡轮膨胀机输出的能量由同轴压缩机回收或由制动风扇消耗。

处理预防性失败原因转速表指示不正确的原因一般有两个：一是由于膨胀机自身故障导致转速表指示异常，经常伴有严重的膨胀机异常声音。

另一个是由于磁电传感器的故障引起的。

磁电传感器安装在制动风扇端盖的中间，该风扇由两个带有线圈的永磁体组成。

根据磁电感应原理，如果线圈接地短路或由于潮湿而损坏内部绝缘，则当转子旋转时，通过切断磁力线产生的感应电流会发生变化，从而导致测量速度不准确。

兆欧表可用于测量接地电阻和线圈接线的绝缘程度，以进行准确的诊断。

膨胀机的转速表可以在0〜40℃的环境温度下正常工作。

温度太低或太高，不利于转速表的测量。

加热分馏器时未除去膨胀机。

即使关闭了风扇的排气阀，冷风阶段的空气温度仍远低于0℃，而后期加热阶段的空气温度仍高于40℃。

这两种温差较大的气体长时间充满了风扇系统，磁电传感器的线圈受影响最大。

如果线圈被反复加热，则线圈会潮湿且未绝缘接地短路故障，在这种情况下，转速表指示将变慢并且低于实际速度。

转速表本身的故障非常罕见。

如果转速表指示不正确，可以判断是否是由于机械故障引起的，应将膨胀机拆下进行检查。

如果机械系统没有异常，则可以根据经验进行操作，并且速度显示较低。

由于超高速，无需担心膨胀机的自动关闭，这将导致分馏塔上的压力升高并威胁到分馏塔的安全。

可使膨胀机的压力和温度保持在正常范围内。

风扇叶片与风扇端盖之间的严重摩擦是造成风扇叶轮损坏的直接原因。

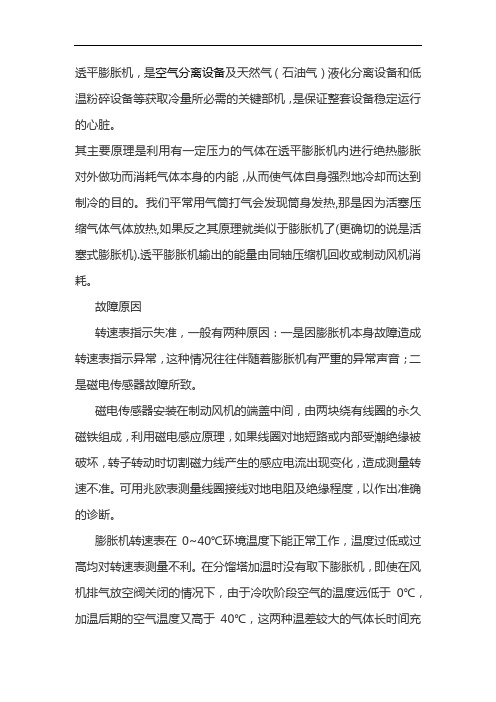

透平膨胀机，是空气分离设备及天然气（石油气）液化分离设备和低温粉碎设备等获取冷量所必需的关键部机，是保证整套设备稳定运行的心脏。

其主要原理是利用有一定压力的气体在透平膨胀机内进行绝热膨胀对外做功而消耗气体本身的内能，从而使气体自身强烈地冷却而达到制冷的目的。

我们平常用气筒打气会发现筒身发热,那是因为活塞压缩气体气体放热,如果反之其原理就类似于膨胀机了(更确切的说是活塞式膨胀机).透平膨胀机输出的能量由同轴压缩机回收或制动风机消耗。

故障原因转速表指示失准，一般有两种原因：一是因膨胀机本身故障造成转速表指示异常，这种情况往往伴随着膨胀机有严重的异常声音；二是磁电传感器故障所致。

磁电传感器安装在制动风机的端盖中间，由两块绕有线圈的永久磁铁组成，利用磁电感应原理，如果线圈对地短路或内部受潮绝缘被破坏，转子转动时切割磁力线产生的感应电流出现变化，造成测量转速不准。

可用兆欧表测量线圈接线对地电阻及绝缘程度，以作出准确的诊断。

膨胀机转速表在0~40℃环境温度下能正常工作，温度过低或过高均对转速表测量不利。

在分馏塔加温时没有取下膨胀机，即使在风机排气放空阀关闭的情况下，由于冷吹阶段空气的温度远低于0℃，加温后期的空气温度又高于40℃，这两种温差较大的气体长时间充满风机系统，磁电传感器线圈受影响最大，多次进行加温，就会产生线圈受潮不绝缘、对地短路的故障，在这种情况下转速表指示会迟钝且低于实际转速。

转速表本身发生故障的情况十分少见。

在转速表指示失准的情况下，可先判断是否因机械故障所致，应拆下膨胀机进行检查。

如机械系统无异常，可凭经验进行操作，转速显示偏低，不必担心膨胀机因转速超高而自动停车，造成分馏塔上塔压力上升进而威胁分馏塔的安全。

可在保证膨胀机前后压力、温度处于正常范围内维持运转。

风机轮叶片与风机端盖的严重摩擦，是导致风机轮损坏的直接原因。

这种故障只有在风机轮螺母明显松动的情况下才会发生。

螺母一般都具有自锁性，在静载荷和工作温度变化不大时不会自动松脱。

透平膨胀机的等熵效率一、透平膨胀机的基本原理透平膨胀机是一种能够将气体压缩或膨胀的机械设备。

其基本原理是利用转子和静子之间的间隙，将气体引入并在旋转时进行压缩或膨胀。

透平膨胀机广泛应用于石油化工、电力、航空航天等领域。

二、等熵过程的定义与特点等熵过程是指在没有热量流入或流出的情况下，气体经历的一种可逆过程。

在等熵过程中，气体内部能量不断变化，但由于没有任何能量转移，所以系统总能量保持不变。

此外，在等熵过程中，还有以下几个特点：1. 气体内部无摩擦；2. 没有任何形式的传热；3. 系统总能量不变。

三、透平膨胀机的等熵效率定义透平膨胀机的等熵效率是指在理想情况下，透平膨胀机在进行等熵过程时所达到的实际功率与其最大功率之比。

即：$$\eta_{is} = \frac{W_{is}}{W_{max}}$$其中，$W_{is}$为透平膨胀机在等熵过程中所达到的实际功率，$W_{max}$为透平膨胀机在最大功率时的功率。

四、等熵效率的计算方法透平膨胀机的等熵效率可以通过以下公式进行计算：$$\eta_{is} = \frac{T_1 - T_2}{T_1 - T_{2s}}$$其中，$T_1$为入口温度，$T_2$为出口温度，$T_{2s}$为理论出口温度。

理论出口温度是指在等熵过程中，气体从入口到出口所经历的压力变化所对应的温度。

其计算公式如下：$$T_{2s} = T_1\left(\frac{P_2}{P_1}\right)^{\frac{k-1}{k}}$$其中，$k$为气体比热比，$P_1$为入口压力，$P_2$为出口压力。

五、影响透平膨胀机等熵效率的因素透平膨胀机等熵效率受到多种因素的影响。

以下是一些常见因素：1. 入口温度：入口温度升高会导致气体密度降低，从而降低等熵效率；2. 出口压力：出口压力升高会导致气体密度增加，从而提高等熵效率；3. 转速：转速越高，透平膨胀机的等熵效率越高；4. 气体比热比：气体比热比越大，透平膨胀机的等熵效率越高。

透平膨胀机压力和液化温度表的关系一、引言透平膨胀机被广泛使用于液化天然气、液化石油气等领域，它可以将来自冷藏罐的低温液态天然气通过压缩和膨胀的方式加工为高温高压的气态天然气进行输送和应用。

在实际的应用过程中，透平膨胀机的压力和液化温度表现出着重要的关系，下面就从这一方面来探讨透平膨胀机在不同压力和液化温度下的工作规律。

二、透平膨胀机的基本工作原理透平膨胀机是一种基于透平原理的机械设备，其主要的工作原理是将低温液态气体加压到高温高压状态，并将其通过废热回收方式升温到室温。

此时，气体已达到高压高温，可以满足输送和应用的需要，这也是透平膨胀机被广泛应用的原因。

三、透平膨胀机的压力和液化温度的关系1、压力和液化温度的定义在透平膨胀机中，液态天然气被压缩成高压气体后再被膨胀为低压气体，这其中涉及到压力和液化温度，压力是指介质压力，通常使用的单位为MPa，而液化温度则是指液态介质从该温度以下被加压压到成为气态介质的温度。

液态天然气的液化温度通常为-163℃，而成品天然气的压力通常为95-100MPa，可见液化天然气在不同压力下的液化温度是不同的。

2、压力和液化温度的影响在透平膨胀机的压缩和膨胀过程中，压力和液化温度对气体的状态和性质都产生了影响。

在透平膨胀机的压缩阶段，随着压力的增加，液态天然气的温度也会随之升高，达到一定压力以后便能转化为气态天然气。

在膨胀阶段，随着压力的降低，气态天然气的温度也会随之降低，达到一定压力以后便能转化为液态天然气。

3、压力和液化温度的综合分析综上所述，透平膨胀机的压力和液化温度是不可分割的，两者之间存在着紧密的关系。

对于液化天然气来说，不同的压力和液化温度都会对其体积和密度等性质产生影响，因此在实际的使用过程中需要根据不同的需要来调整压力和液化温度的参数，以实现最佳的工作效果。

四、结论透平膨胀机是一种非常重要的机械设备，它在液化天然气、液化石油气等领域被广泛应用。

在透平膨胀机的使用过程中，压力和液化温度是两个非常重要的参数，它们之间存在着紧密的关系。

透平膨胀机培训资料最新版透平膨胀机是一种常见的动力设备，广泛应用于航空、航天、能源等领域。

它以其高效、可靠的特点备受青睐。

为了更好地了解和掌握透平膨胀机的工作原理和操作技巧，培训资料的更新与完善显得尤为重要。

一、透平膨胀机的工作原理透平膨胀机是一种基于透平原理工作的设备。

透平膨胀机通过将高压气体进入透平机组，利用气体的膨胀来驱动透平转子旋转，从而产生动力。

透平机组由固定叶片和转动叶片构成，通过气体的压力差来实现能量转换。

透平膨胀机的工作原理类似于蒸汽轮机，但其工作介质可以是气体或液体。

二、透平膨胀机的应用领域透平膨胀机广泛应用于航空、航天、能源等领域。

在航空领域，透平膨胀机被用于飞机的辅助动力装置，为飞机提供电力和空调等服务。

在航天领域，透平膨胀机被用于航天器的推进系统，帮助航天器实现姿态调整和轨道变换。

在能源领域，透平膨胀机被用于燃气轮机的废热回收系统，提高能源利用效率。

三、透平膨胀机的操作技巧1. 安全操作：在操作透平膨胀机时，首先要确保设备处于安全状态。

操作人员应熟悉透平膨胀机的安全操作规程，并严格按照规程进行操作。

在操作过程中，要注意观察设备运行状态，及时发现并处理异常情况。

2. 维护保养：透平膨胀机的维护保养工作对于设备的正常运行至关重要。

定期检查设备的润滑系统、冷却系统和密封系统，确保其正常运行。

同时，及时清理设备的积尘和异物，保持设备的清洁。

3. 故障排除：在透平膨胀机运行过程中，可能会出现各种故障。

操作人员应熟悉透平膨胀机的常见故障及其排除方法，能够迅速判断故障原因，并采取相应措施进行修复。

同时，要及时记录故障信息，为后续的维修工作提供参考。

四、透平膨胀机培训资料的更新与完善随着技术的不断发展和应用领域的不断扩大，透平膨胀机培训资料的更新与完善显得尤为重要。

培训资料应包括透平膨胀机的工作原理、应用领域、操作技巧等方面的内容。

同时，培训资料还应结合实际案例，以便操作人员更好地理解和应用知识。

透平膨胀机研究报告引言。

透平膨胀机是一种能够将高压气体能量转化为机械能的设备。

它利用透平叶片之间的高速转动和压缩空气之间的摩擦来实现能量的转化。

与其他热力设备相比，透平膨胀机具有高效、稳定、可靠等优点，因此在多个领域得到广泛应用。

本研究报告将从透平膨胀机的原理、性能、应用和发展等方面进行探讨。

一、透平膨胀机原理。

透平膨胀机的工作原理是利用透平叶片的高速旋转和气体的膨胀来将气体的能量转化为机械能。

气体从高压侧进入透平机，经过透平叶片的加速和摩擦，气体的内能发生变化，同时产生功。

经过叶片的膨胀过程，气体的温度和压力都降低，然后从低压侧排出。

透平机的主要部件包括透平叶片、轴承、透平机外壳、透平机从动件等。

透平叶片是透平膨胀机的核心部件，它们由金属或塑料制成，形状和数量不同，可以根据透平机的不同规格和使用条件进行选择。

透平叶片之间的摩擦会产生热量，因此透平机内部需要进行冷却。

透平机的传动系统通常由电机、齿轮或皮带传动等部件组成。

透平机的设计和制造必须充分考虑能量转化的效率、气体的压力和温度变化、透平机的噪音和振动等因素。

二、透平膨胀机性能。

1.高效性能。

透平膨胀机在能量转化方面具有高效性能，通常可达到80%以上的效率水平。

这使得透平机在能源领域得到广泛应用。

2.稳定性能。

透平膨胀机能够稳定地工作，误差较小，噪音低，摩擦损失小，具有长时间连续工作的能力。

3.可靠性能。

透平膨胀机的设计和制造必须充分考虑使用条件，才能确保机器的可靠性。

这包括透平机叶片的材料、振动和噪音的控制、气体的管理等方面。

4.多功能性能。

透平膨胀机可根据不同的需求设计不同的型号和规格，应用广泛。

常见的用途包括发电、压缩空气、冷却等领域。

三、透平膨胀机应用。

1.电力工业中，透平膨胀机被广泛应用在发电厂，其中透平机是主要的核心部件之一。

2.冷却和空调系统。

透平膨胀机通过控制气体的膨胀和压缩来实现冷却，尤其适用于大型商业建筑、医院、工厂等环境。
