柱塞计量泵型号特点及工作原理

柱塞泵的工作原理应用场合工作原理柱塞泵是一种离心式往复泵，其工作原理基于柱塞在往复运动中产生的压力差。

具体工作原理如下：1.柱塞运动柱塞泵中的柱塞通过柱塞杆与驱动装置相连。

当驱动装置工作时，柱塞沿着柱塞杆轴向移动，形成往复运动。

2.阀门控制柱塞泵通常配有吸入阀和排出阀。

在柱塞运动的过程中，这些阀门会自动打开和关闭，实现液体的吸入和排出。

3.压力差产生当柱塞运动向前时，柱塞内的体积减小，从而产生一定压力。

与此同时，排出阀关闭，阻止液体倒流。

这样，就形成了液体在泵体内的压力差。

4.循环过程柱塞泵的运行是一个循环过程。

通过往复运动和阀门控制，液体被吸入、压缩，并从出口排出。

这种循环过程在泵体内可以持续进行。

应用场合柱塞泵由于其独特的工作原理，特别适用于以下场合：1.高压液体输送由于柱塞泵能够产生较高的压力差，因此在高压液体输送场合中应用广泛。

比如在石油工业中，柱塞泵常被用于输送高压石油或天然气。

2.流量控制柱塞泵具有较高的流量控制能力，能够通过调整柱塞的往复速度来实现精确的流量控制。

因此，在需要精确控制流量的场合，柱塞泵是一个不错的选择。

3.高粘度液体处理柱塞泵适合处理高粘度液体，如糊状物质、胶体等。

由于柱塞泵具有较大的排量和较高的压力，能够有效地将高粘度液体从容器中抽取出来。

4.工业加工在工业加工领域，柱塞泵常被用于涂料、颜料、胶水等流体的输送和混合。

柱塞泵通过精确的流量控制和稳定的输送压力，保证了工业加工过程的稳定性和质量。

总结起来，柱塞泵的工作原理使其在高压液体输送、流量控制、高粘度液体处理和工业加工等场合得到广泛应用。

Markdown格式的文档编写能够清晰地呈现柱塞泵的工作原理和应用场合，方便读者理解和查阅相关信息。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

图文细说：柱塞泵01柱塞泵的分类与特点柱塞泵是通过柱塞在柱塞孔内往复运动时密封工作容积的变化来实现吸油和排油的。

按柱塞的排列方向不同，分为轴向柱塞泵和径向柱塞泵两大类。

1.轴向柱塞泵的特点轴向柱塞泵的柱塞是轴向安装，因而结构紧凑、径向尺寸小、转动惯量也小；容积效率高，能在高速和高压下工作，因此广泛地应用于高压系统中；通过变量机构改变柱塞泵斜盘倾角γ的大小和方向，控制柱塞往复行程的大小，从而改变泵的输出流量和吸排油方向；泵的轴向尺寸大，轴向作用力也大。

2.径向柱塞泵的特点柱塞在转子内是径向排列的，所以径向尺寸大，旋转惯性大，结构复杂；柱塞与定子为点接触，接触应力高；配油轴受到径向不平衡力作用，易磨损，磨损后间隙不能补偿，泄漏大，故这种泵的工作压力、容积效率和泵的转速都比轴向柱塞泵低；定子与转子偏心安装，改变偏心距的大小可改变泵的排量，因此径向柱塞泵可做变量泵使用，有的径向柱塞泵的偏心距可从正值变到负值，改变偏心的方向，泵的吸油方向和排油方向也发生变化，成为双向径向柱塞变量泵；由其特点所决定，径向柱塞泵广泛地用于低速、高压、大功率的拉床、插床和刨床的液压传动的主运动中。

02轴向柱塞泵轴向柱塞泵可分为斜盘式和斜轴式两类。

1.斜盘式轴向柱塞泵1.1 斜盘式轴向柱塞泵的工作原理如图，斜盘1和配油盘4不动，传动轴5带动缸体3、柱塞2一起转动。

传动轴旋转时，柱塞2在其沿斜盘自下而上回转的半周内逐渐向缸体外伸出，使缸体孔内密封工作腔容积不断增加，油液经配油盘4上的配油窗口6吸入。

柱塞在其自上而下回转的半周内又逐渐向里推入，使密封工作腔容积不断减小，将油液从配油盘窗口7向外排出。

缸体每转一转，每个柱塞往复运动一次，完成一次吸油动作。

改变斜盘的倾角γ，就可以改变密封工作容积的有效变化量，实现泵的变量。

1.2 斜盘式轴向柱塞泵的排量和流量计算实际上，柱塞泵的排量是转角的函数，其输出流量是脉动的。

就柱塞数而言，柱塞数为奇数时的脉动率比偶数柱塞小，且柱塞数越多，脉动越小，故柱塞泵的柱塞数一般都为奇数，常取Z=7或Z=9。

柱塞泵的工作原理与结构特点及安装选型注意点(文章来源阳光泵业)柱塞泵工作原理柱塞泵是液压系统的一个重要装置。

它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。

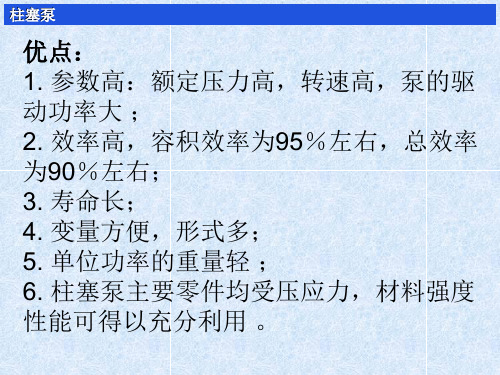

柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。

当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。

当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油过程。

柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。

变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。

柱塞泵结构形式:柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分．柱塞泵的维护:斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。

缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。

配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。

缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。

柱塞泵的安装:轴向柱塞泵的基本形式均为法兰安装式，若采用电动机驱动时，则需要制造一个"安装体"，如图1-8所示，采用这种连接方法可消除驱动机轴与柱塞泵轴的两个轴的同轴度误差，小端法兰与柱塞泵法兰连接，大法兰则与Y系列B5或B35电动机前法兰连接，两轴之间应留有3mm间隙，可用弹性联轴器、梅花联轴器、齿轮联轴器连接。

柱塞式计量泵原理
柱塞式计量泵是一种常用于工业生产中的流量仪器，主要用于精确地计量并输送各种流体介质。

其原理是利用柱塞来实现流体的机械性压缩和计量输送。

柱塞式计量泵的结构由料缸、柱塞和电机三部分组成。

其中料缸是存储流体的容器，柱塞负责将流体从一个端口输送到另一个端口，而电机则用于驱动柱塞和流体的输送。

具体的工作过程如下：
首先，装载流体的料缸被填充至一定的容量。

然后，电机开始工作，带动柱塞沿着料缸内的导向轴移动，同时将流体从一侧的管道中抽取进来。

这时，柱塞的后部形成一个低压区，将流体牵引到其内部，从而拉伸柱塞。

接下来，当柱塞翻越料缸顶端的中间位置后，流体被挤入到管道另一端，完成了一次计量泵的体积输送过程。

柱塞式计量泵中的柱塞是实现流体压缩和输送的关键部件。

柱塞的材料通常使用高耐磨、高压力和光滑的材料，如陶瓷、不锈钢等。

此外，柱塞的尺寸和形状要能够适应料缸的内部容积和工作环境的要求，以保证稳定的计量和输送效果。

为了更好地实现不同介质的计量和输送，柱塞式计量泵还可以通过调整转速，控制流体流量和压力。

柱塞式计量泵具有体积计量精度高、计量稳定性好、耐磨性强、结构简单易操作等特点，可广泛应用于化工、油田、医药、制药和食品等行业，在输送液体或半
流体物料时，得到了广泛的应用。

柱塞计量泵工作原理一、柱塞计量泵原理柱塞计量泵是由泵缸、传动机构、驱动机构及行程调节机构等部件组成。

图7-5为N形曲轴调节机构的柱塞式计量泵。

柱塞计量泵的泵缸一般为单作用柱塞计量泵，柱塞由传动机构带动在泵缸内往复运动，柱塞密封装置采用密封环填料密封，进出口阀采用双球形阀或双锥形阀。

为了保证计量精度，泵阀和密封装置较一般往复泵要求高，其零部件的材料根据输送液体的性质进行选择。

柱塞式计量泵的驱动机一般采用电动机，采用蜗轮蜗杆或齿轮减速装置减速，其他传动件往往不是一个单独的部件，大多和调节机构相配合。

二、柱塞计量泵工作原理柱塞计量泵的流量调节一般采用柱塞行程调节机构来实现。

泵在运转时，可将柱塞行程从最大值无级调节到晟小值，使泵的流量在最大值到零的范围内调节，从而达到调节流量的目的。

柱塞行程调节机构的种类较多，现仅介绍常用的N形曲轴调节机构。

N形曲轴调节机构是由N形曲轴与偏心轮相配合构成偏心距，通过连杆带动柱塞往复运动。

偏心轮的转动是由电动机通过蜗轮蜗杆使下套筒减速转动，通过下套筒内的滑键带动N形曲轴转动，由于偏心轮是剖分式抱在N形曲轴斜杆上，所以偏心轮与N形盐轴一起转动。

计量泵工作原理如图7-6所示。

偏心轮的偏心距为最大冲程的1/4，N形曲轴中部的偏心距为零，而N形曲轴上下两端距整条轴轴线的偏心距相同，也是最大冲程的1/4。

当N形曲轴在底部时，如图7-6 (a)所示的位置，N形曲轴的偏心距与偏心轮的偏心距相互抵消，总的偏心距为零，即偏心轮的中心和曲轴的旋转中心重合，故冲程长度为零。

若N形曲轴与偏心轮的位置如图7 -6 (b)所示，N形曲轴在顶部，偏心轮和N形蓝轴的偏心半径为冲程大小的1/2，此时柱塞的行程为100 010冲程大小。

调节流量时，蜗轮蜗杆机构通过调节螺杆上的滑键带动螺杆旋转，由于调节座上的螺纹不动，故螺杆在旋转的同时，并上下移动。

通过下端的轴承带着N形曲轴上下移动，从而改变柱塞的行程。

由于冲程大小可在0-100%范围内变化，从而实现计量泵的流量从0-100%额定流量的调节。

柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

下面，我们就来详细看看其具体的结构已经工作原理是怎么样的吧。

设备结构：一、动力端1、曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

2、连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

3、十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

4、浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

5、机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

二、液力端1、泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

2、密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

3、柱塞4、进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

工作原理：柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。

柱塞每循环的供油量大小取决于供油行程，供油行程不受凸轮轴控制是可变的。

供油开始时刻不随供油行程的变化而变化。

转动柱塞可改变供油终了时刻，从而改变供油量。

柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下两个阶段。

柱塞泵一、引言柱塞泵是一种常见的液压泵，被广泛用于工业领域。

本文将详细介绍柱塞泵的工作原理、结构特点、应用领域以及维护保养等方面的内容。

二、工作原理1.1 原理概述柱塞泵是一种通过柱塞的运动来实现液压能源转换的装置。

其工作原理基于泵腔和柱塞之间的交替运动，通过增大和减小泵腔容积来实现流体的输送。

1.2 工作过程柱塞泵的工作过程可以分为吸入阶段和排出阶段两个过程。

在吸入阶段，柱塞向后运动，泵腔容积增大，从而产生负压，使液体通过吸入阀进入泵腔；在排出阶段，柱塞向前运动，泵腔容积减小，从而产生正压，将液体通过排出阀排出。

三、结构特点2.1 柱塞柱塞是柱塞泵的核心部件，其材质一般为优质的工具钢或合金钢，具有高硬度和耐磨性。

柱塞通常由多个环形密封圈密封，以防止泄漏。

2.2 泵腔泵腔是柱塞泵的主体部件，通常采用优质的铸铁或铝合金材料制成。

泵腔内有相应数量的柱塞工作，通过泵腔的交替变大和变小实现流体的压力变化。

2.3 驱动装置柱塞泵的驱动装置一般采用液压或电动机驱动。

液压驱动的柱塞泵具有自动控制、调节性能好的特点，而电动驱动的柱塞泵则适用于小功率、小流量的工作场合。

四、应用领域3.1 工业领域柱塞泵在工业领域的应用非常广泛。

例如，用于工业机械设备的液压系统、汽车、起重设备等领域都需要柱塞泵来提供液压能源。

3.2 农业领域柱塞泵在农业领域也有着重要的应用。

例如，用于农业机械设备中的液压转向系统、液压提升系统等，提高了农业机械的工作效率和生产能力。

3.3 其他领域除了工业和农业领域外，柱塞泵还在船舶、航空、建筑等领域有广泛的应用。

例如，用于船舶的液压推进系统、航空器的液压操纵系统等。

五、维护保养柱塞泵的维护保养对于延长其使用寿命和提高工作效率非常重要。

以下是几点常见的维护保养要点：4.1 定期更换液压油柱塞泵工作时需要注入液压油，并定期更换液压油以保持油质的良好状态，防止污染或变质的油液对泵的损坏。

4.2 检查和更换密封圈柱塞泵的密封圈是防止泄漏的重要组成部分，定期检查并及时更换磨损或老化的密封圈，以保证泵的密封性能。

柱塞泵的工作原理及应用柱塞泵是一种流量可调的容积泵，常用于高压、高粘度介质的输送。

本文将详细介绍柱塞泵的工作原理及其应用。

工作原理柱塞泵主要由柱塞、泵头、柱塞导向壳体、进出油口、压力调节阀等组成。

当柱塞沿着柱塞导向壳体运动时，泵腔会随之变化。

柱塞上的密封垫与泵头之间形成密封腔，当柱塞运动至最高点时，密封腔的体积最小，此时介质将被挤压出泵腔。

柱塞泵的精度和流量大小都与柱塞的直径和行程有关。

通过调节压力调节阀和柱塞的行程，可以精确调节出泵的流量及压力。

当柱塞到达最低点时，回油口会打开，泵腔内的液体会被抽回至泵内。

应用场景柱塞泵的优点是能够输送高粘度的介质，具有流量可调、压力可调、精度高且输送浓度高的特点，被广泛应用于以下场景：减压器喷油系统柱塞泵一般用于汽车减压器喷油系统。

它可以根据压力和流量变化而变化。

汽车加速和减速过程中，燃油的需要量也会变化，柱塞泵能够精确调节出相应的燃油量，保持发动机高效运转。

压裂泵系统柱塞泵也被广泛应用于石油和天然气开采的压裂泵系统中。

柱塞泵能够输送高密度、高粘度的水泥浆，保证井下的岩石能够被充分破碎。

此外，柱塞泵还能直接注入泥浆流量计，实现流量的控制。

医药制造柱塞泵还常用于医药制造行业。

柱塞泵的工作原理符合GMP标准，能够精确输送药品、操作方便。

由于很多药品需要精确控制流量和压力以及排放空气，柱塞泵也能够很好地满足这一需求。

结论柱塞泵作为一种流量可调的容积泵，在高压、高粘度介质输送中具有广泛的应用前景。

掌握柱塞泵的工作原理及其应用，对于工程师和科研人员都具有一定的参考价值。
