复习题一、填空1、冲裁断面由圆角带、光亮带、断裂带、毛刺组成。
2、拉深系数的表达式为ｍ＝d/D（拉深直径/毛坯直径）。
3、拉深变形的主要失效形式为起皱和破裂。
4、拉深时拉深件不能一次拉深成形的条件是m≤m1（拉深件的拉深系数m小于等于第一次极限拉深系数m1）。
、冲裁过程中材料的利用率η＝F/F0*100%（= F/AB*100% ）。
6、冲裁主要包括落料和冲孔。
7、在模具中导柱与导套为间隙（H7/h6或H6/h5的小间隙）配合，导套与上模板为过盈（H7/r6的过盈）配合。
8、弯曲可分为自由弯曲和校正弯曲两大类。
9、极限拉深系数就是使拉深件不拉裂的最小拉深系数。
10、冲裁力是对板料的压力。
（冲裁时所需要的压力叫做冲裁力）11、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以凸模为基准。
12、在JB23－63型压力机的型号中，63表示压力机的公称压力，即630KN 。
13、圆筒形工件拉深时的危险断面在筒壁与桶底圆角相切稍靠上的位置处。
14、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以凹模为基准。
15、设计冲孔模时以凸模为基准，间隙取在凹模上。
16、冷冲压工艺有两大类，一类是分离工序，另一类是成形工序。
17、冲裁的变形过程主要包括弹性变形阶段、塑性变形阶段、断裂阶段三阶段。
18、下模板与导柱的配合为过盈配合，导柱与导套的配合为间隙配合。
19、冲裁时废料有工艺废料和结构废料两大类。
20、拉深工序中的退火主要是为了使材料塑性降低，硬度提高。
21、塑料模按型腔数目分类，可以分为单型腔模具﹑多型腔模具。
22、分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧芯设置在垂直开模方向上。
23、为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一模板内。
24、当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。
25、注射机的锁模力必须大于型腔内熔体压力与塑件及浇注系统在分型面上的投影面积之和的乘积。
模具设计师-考证复习题一、概述模具设计师考证是对模具设计师专业能力的一种认可和证明，对于从事模具设计工作的人员来说，具备相关的考证可以提高自身的职业竞争力，增加就业机会。
本文将为模具设计师考证的复习提供一些题目，帮助考生检验和提高自己的知识水平。
二、题目1. 在模具设计中，常用的模具材料有哪些？请列举至少5种，并简要说明其特点。
模具设计中常用的材料有：•工具钢：硬度高，耐磨性好，适合制作复杂形状的模具。
•铸造模材料：如铸铁、铸钢等，适用于大型模具制造，具有较大的强度和刚性。
•合金化铝：具有良好的导热性和导电性，适合用于高温模具。
•硬质合金：具有高硬度和耐磨性，适合制作耐磨模具。
•塑料模材料：如工程塑料、热塑性塑料等，适用于制作塑料模具，具有良好的刚性和耐磨性。
2. 模具设计中常用的加工工艺有哪些？请列举并简要说明其作用。
常用的模具加工工艺有：•车削：用车床对模具进行旋转加工，常用于制作圆柱形零件。
•铣削：用铣床对模具进行平面和曲面加工，可用于制作各种复杂形状的零件。
•钻削：用钻床进行孔的加工，常用于制作孔的定位和连接。
•磨削：用磨床对模具进行精密加工，可提高模具的精度和表面质量。
•EDM：采用电火花放电加工，可加工高难度的复杂零件。
这些加工工艺可以有效地改变模具的形状和尺寸，满足不同的加工要求。
3. 模具设计中常用的模具结构有哪些？请列举并简要说明其特点。
常用的模具结构有：•单块模具：由一块材料制作而成，适用于简单形状的零件。
•分体模具：由几个部分组成，便于装卸和调整，适用于一些复杂形状的零件。
•多腔模具：在一块模板上制作多个腔体，用于同时生产多个相同零件。
•滑模模具：通过滑动机构实现模具的开合，适用于有倒角或倾斜面的零件。
•复合模具：结合多种模具结构形式，适用于复杂、多功能的零件制造。
这些模具结构根据不同的加工要求和零件形状进行选择，可以提高模具的生产效率和质量。
4. 模具设计中常用的模具设计软件有哪些？请列举并简要描述其特点。

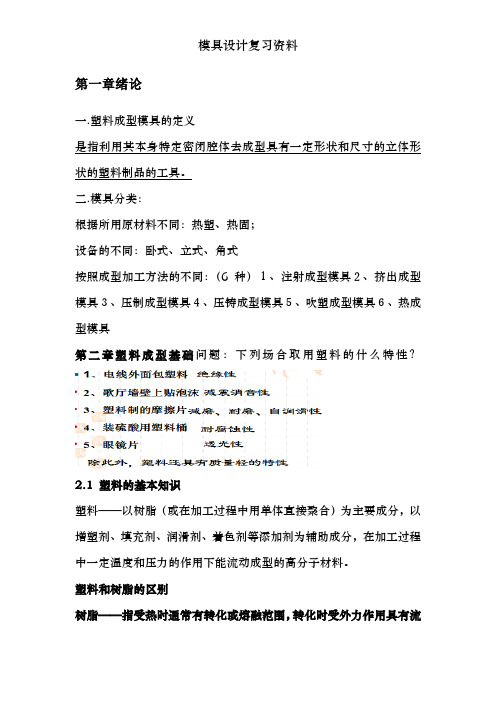

第一章绪论一.塑料成型模具的定义是指利用其本身特定密闭腔体去成型具有一定形状和尺寸的立体形状的塑料制品的工具。
二.模具分类：根据所用原材料不同：热塑、热固；设备的不同：卧式、立式、角式按照成型加工方法的不同：（6种）１、注射成型模具２、挤出成型模具３、压制成型模具４、压铸成型模具５、吹塑成型模具６、热成型模具第二章塑料成型基础问题：下列场合取用塑料的什么特性？2.1 塑料的基本知识塑料——以树脂（或在加工过程中用单体直接聚合）为主要成分，以增塑剂、填充剂、润滑剂、着色剂等添加剂为辅助成分，在加工过程中一定温度和压力的作用下能流动成型的高分子材料。
塑料和树脂的区别树脂——指受热时通常有转化或熔融范围，转化时受外力作用具有流动性，常温下呈固态或半固态或液态的有机聚合物，它是塑料最基本的，也是最重要的成分。
塑料的组成塑料——树脂＋添加剂2.2 塑料成型的工艺特性收缩性、流动性、相容性、吸湿性、热敏性第3章塑件的结构工艺１尺寸和精度塑件的尺寸精度是指所获得的塑件尺寸及产品图中尺寸的符合程度，即所获塑件尺寸的准确度。
在满足用要求的前提下，应尽可能设计得低一些。
影响塑件尺寸精度的因素:模具尺寸精度比塑件尺寸精度高2-3级２表面光洁度表面粗糙度选择：塑件的表面粗糙度一般为1.6～0.2 μm ，而模具的表面粗糙度数值要比塑件低1～2级３形状４脱模斜度——为了便于塑件脱模，防止脱模时擦伤塑件，必须在塑件内外表面脱模方向上留有足够的斜度α，在模具上称为脱模斜度５壁厚——塑件壁厚设计原则：壁厚均匀、厚薄适中壁厚过大：原料浪费，生产周期延长，易产生表面凹陷和内部缩孔。
壁厚过小：填充阻力增大，型腔难以充满；６加强筋和其它防变形结构加强筋的作用：①在不增加壁厚的情况下提高塑件强度、刚度，避免翘曲变形。
②在一定程度上可以改善塑料的充模流动性。
７支承面—通常塑件一般不以整个平面作为支承面，而是以底脚或边框为支承面８圆角—在满足使用要求的前提下,制件的所有的转角尽可能设计成圆角，或者用圆弧过渡。
模具设计复习题及答案一、单选题1. 模具设计中，哪种类型的模具适用于大批量生产？A. 简单模具B. 精密模具C. 复合模具D. 多工位级进模具答案：D2. 热流道模具的主要优点是什么？A. 降低材料成本B. 提高生产效率C. 减少废料D. 所有以上选项答案：D3. 模具设计时，材料的收缩率对模具尺寸有何影响？A. 无影响B. 增加模具尺寸C. 减少模具尺寸D. 取决于材料类型答案：C二、多选题1. 以下哪些因素会影响模具的使用寿命？A. 材料选择B. 制造工艺C. 模具维护D. 操作人员技能答案：A|B|C|D2. 模具设计中，哪些因素需要考虑以确保产品质量？A. 模具材料B. 模具结构C. 注塑参数D. 冷却系统设计答案：A|B|C|D三、判断题1. 模具设计时，可以忽略冷却系统的布局，因为它不影响产品的质量。
答案：错误2. 模具的表面粗糙度对产品的表面质量没有影响。
答案：错误3. 模具设计中，合理的浇口设计可以减少产品的内应力。
答案：正确四、简答题1. 简述模具设计中的浇口系统设计原则。
答案：浇口系统设计原则包括：确保材料流动顺畅、避免材料在浇口处产生涡流、减少材料浪费、便于产品脱模和浇口系统的快速冷却。
2. 描述模具设计中冷却系统的作用。
答案：冷却系统在模具设计中的作用是快速将模具温度降至设定温度，以确保产品质量和缩短生产周期。
它通过冷却介质的循环来实现热量的传递，从而控制模具温度。
五、计算题1. 给定一个塑料产品的体积为200立方厘米，材料的收缩率为1.5%，计算模具型腔的体积。
答案：模具型腔体积 = 200立方厘米 / (1 - 0.015) = 203.03立方厘米2. 如果一个模具的型腔深度为50毫米，材料的热膨胀系数为0.00012/°C，计算在温度升高50°C时型腔深度的变化量。
答案：型腔深度变化量 = 50毫米* 0.00012/°C * 50°C = 0.3毫米。
第二章冲裁工艺及冲裁模设计复习题答案一、填空题2. 从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。
它包括冲孔、落料、切断、修边、等工序。
但一般来说，冲裁工艺主要是指冲孔和落料工序。
3.冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
4.冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。
5.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。
6.圆角带是由于冲裁过程中刃口附近的材料被牵连拉入变形的结果。
12 冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等14合理间隙冲裁时，上下刃口处所产生的剪裂纹基本能重合，光亮带约占板厚的1/2～1/3左右，切断面的塌角、毛刺和斜度均较小，完全可以满足一般冲裁件的要求。
17影响冲裁件毛刺增大的原因是刃口磨钝、间隙大。
22当间隙较大时，冲裁后因材料的弹性回复使落料件尺寸小于凹模尺寸；冲孔件的孔径大于凸模尺寸。
23当间隙较小时，冲裁后因材料的弹性回复使落料件尺寸大于凹模尺寸，冲孔件的孔径小于凸模尺寸。
24 对于比较软的材料，弹性变形量小，冲裁后的弹性回复值亦小，因而冲裁件的精度较高；对于较硬的材料则正好相反29冲裁间隙的数值，等于凹模与凸模刃口部分尺寸之差。
30在设计和制造新模具时，应采用最小的合理间隙。
33在冲压实际生产中，主要根据冲裁件的断面质量、尺寸精度和模具寿命三个因素给间隙规定一个范围值。
36落料件的尺寸与凹模刃口尺寸相等，冲孔件的尺寸与凸模刃口尺寸相等42落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。
43冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。
51冲裁件在条料、带料或板料上的布置方式叫排样。
54冲裁产生的废料可分为两类，一类是结构废料，另一类是工艺废料。
56排样的方法，按有无废料的情况可分为有废料排样、无废料排样和少废料排样。
模具设计师考证复习题一、选择题1.下列哪项不属于模具设计师需要掌握的基本知识？ A. 材料力学 B. 机械制图 C. 电气工程基础 D. 金属加工工艺2.模具设计中常用的CAD软件是？ A. AutoCAD B. PhotoshopC. SolidWorksD. Adobe Illustrator3.在模具设计中，哪种材料常用于制作模具？ A. 不锈钢 B. 铝合金 C. 黄铜 D. 聚氨酯4.模具设计所需的尺寸公差一般为多少？ A. 0.01mm B.0.1mm C. 1mm D. 10mm5.模具设计师需要了解的模具加工工艺中，最常用的是？ A. 铣削 B. 铸造 C. 电火花 D. 激光切割二、填空题6.模具设计中，精度公差是指______________。
7.模具设计中常用的三维建模软件有______________。
8.模具设计师需要掌握的材料力学知识包括______________。
9.模具的制作材料一般选择______________。
10.在模具设计中，半径公差一般为______________。
三、简答题11.请列举三种常用的模具加工工艺，并简要描述每种工艺的特点。
12.模具设计中，什么是模具的底座？底座的作用是什么？13.在模具设计中，设计师如何确定模具材料的选择？14.模具的寿命与哪些因素有关？请简要解释每个因素的影响。
15.对于一个已经设计好的模具，模具设计师在开始制作之前需要进行哪些工作？四、论述题16.根据您对模具设计师职业的了解，请论述模具设计师的岗位职责以及在工作中需要具备的技能和素质。
参考答案1. C2. C3. A4. B5. A6.尺寸间的允许偏差7.SolidWorks、Pro/E、UG等8.材料力学基础、强度计算、刚度计算等9.不锈钢10.0.1mm11.常用的模具加工工艺有铣削、铸造和电火花。
铣削工艺适用于制作复杂形状的模具零件；铸造工艺适用于制作大型模具；电火花加工适用于制作细小尺寸或特殊形状的模具。
模具设计师考试复习资料模具设计师考试姓名：⾝份证号：⼀、单选题（每⼩题1分，共20分）1、单独使⽤哪个⿏标键可以旋转视图：（）A、MB1B、MB2C、MB3D、以上都不是2、以下属于体素特征的是：（）A、凸垫（Pad)B、孔(Hole)C、圆台（BOSS)D、以上都不是。
3、以下哪个是部件导航器的缩写：（）A、MNTB、PNTC、ANTD、以上都不是4、在NX4.0中所有应⽤模块可以在下列哪个下拉菜单中找到：（）A、应⽤B、起始C、特征D、插⼊5、进⾏拉伸体(Extrude)操作时，可以如何设置拔模⾓其⾓度值？（）A、只能为正值B、只能为负值C、可以为正值，也可以为负值D、⽆法确定6、选择建⽴扫描特征的⼯具，需要进⼊哪⼀个模块？（）A、装配B、制图7、扫描特征是( )的特征，可以进⾏编辑。
（）A、⾮参数化B、参数化C、模块化D、⼀致8、对于设计特征的圆形或锥形⼯具体(⽐如说孔)，在【定位】对话框中有多少种不同的定位⽅法？（）A、5B、6C、7D、89、有部份设计特征有长度参数要求，则⽔平参考可以定义这些设计特征的（）。
A、长度⽅向B、⾼度⽅向C、拔模⾓D、深度⽅向10、设计特征仿真零件的( )过程。
（）A、⽑坯B、粗加⼯C、半精加⼯D、精加⼯11、在创建边缘倒圆特征时，可以应⽤( )从边缘集中取消选择某⼀边缘。
（）A、ShiftB、Shift+MB1C、MB1 D 、Shift+MB212、如果选择作缝合操作的⽚体形成⼀个封闭的容积，则缝合操作将( )。
A、创建多个⽚体B、操作失败C、创建⼀个⽚体D、创建⼀个实体13、镜像体操作过⼀个( )镜像⼀个整体，与原物体相关联但不建⽴参数。
A、平表⾯ B 、基准平⾯或平表⾯C、基准平⾯D、中间⾯14、在空间使⽤【基本曲线】（Basic Curves）创建直线时，缺省情况下，直线将建⽴在哪个平⾯上（）C、XC-ZCD、任意平⾯15、【制图⾸选项】对话框中【动态对准】选项⽤来控制在添加注释时是否⾃动⽔平或垂直对准( )。
模具设计师理论知识考核复习题(二、三)一、判断题（将判断结果填入括号中，正确的填“√”，错误的填“×” )91.（√）浇注系统的设计，对多型腔模具(各型腔大小、形状一致)作非平衡布置时，而分流道比较细长(d分≤6mm，L分>200mm)时，那么为了使各型腔能同时均衡进料，必须将远离主流道的浇口做得大些，而近流道的浇口做小些。
知识点：本题92．(√) 压缩模具主要适合于热固型塑料的成形，也可用于热塑性塑料的成形。
知识点：本题93. ( x ) 螺纹型环可直接用于成型塑件内螺纹，也可用来固定螺杆嵌件。
知识点：螺纹型环可直接用于成型塑件内螺纹，不可用来固定螺杆嵌件－嵌件不能采用活动体。
94. ( x ) 压缩成型塑件上有嵌件时，应优先考虑将嵌件安装在上模，以防嵌件移位。
知识点：嵌件安装在固定的下模上，移动的上模不能确定其位置。
95.( x ) 塑料制品的加强肋的端面最好与制品的支承面平齐。
96.(√) 以塑件的整个底面作支承面是不合理的。
97.(√) 柱塞式注射机相对于螺杆式注射机注射压力损失大。
98.( x ) 塑件字是凹的，在模具上即为凹形，加工较容易。
99.( x ) 塑件上加强筋布置的方向尽量与熔体流动方向垂直，以利于熔体充型，避免熔体流动受扰乱。
知识点：塑件加强筋布置的方向除应于受力方向一致外，还应尽量与熔体流动方向一致，以利于熔体充型，避免熔体流动受扰乱，使塑件韧性降低。
100. ( x ) 塑件上标记的脱模斜度可大于10°知识点：塑件的脱模斜度一般不大于1°30’102.（√）为便于塑料制品脱模，与脱模方向平行的制品表面一般应具有合理的脱模斜度。
知识点：本题102. (√) 一般来说，塑料制品的加强筋之间中心距应大于两倍塑件壁厚。
知识点：本题103.(√) 加强肋的厚度不应大于塑件的壁厚，否则壁面会因肋根的内切圆处的缩孔而产生凹陷。
104.（√）确定大型塑件的浇口位置时，应考虑塑料熔体所允许的最大流动比。
模具设计复习资料及答案解答⼀、填空题（30分，30空）1、概括起来，冲压⼯序可以分为分离⼯序和成形⼯序两⼤类。
前者主要有落料、冲孔、切边，⽽后者主要有弯曲、拉深、胀形、缩⼝等。
2、材料利⽤率是指制件⾯积与板料⽑坯⾯积之⽐，它是衡量合理利⽤材料的指标。
3、冷冲压⼯艺可分为两⼤类，即分离⼯序、成形⼯序。
4、在JB23－63型压⼒机的型号中，J表⽰机械压⼒机，63表⽰公称压⼒63吨。
5、拉深变形程度⽤拉深系数表⽰。
（拉深系数越⼩，拉深变形程度越⼤）6、冲裁时根据材料经济利⽤程度排样⽅法有有废料排样法、少废料排样法和⽆废料排样法7、落料件的尺⼨与凹模刃⼝尺⼨相等，冲孔件的尺⼨与凸模尺⼨相等。
8、弯曲变形程度⽤相对弯曲半径表⽰。
9、按⼯序组合程度分，冲裁模可分为单⼯序模、复合模和连续模等⼏种。
10、弯曲时，零件尺⼨标注在外侧，凸凹模尺⼨计算以凹模为基准。
11、普通模架在“国家标准”中，按照导柱导套的数量和位置不同可分为：对⾓导柱模架、后导柱模架、中间导柱模架、四导柱模架四种。
12、冲裁断⾯特征主要包括圆⾓、光亮、断裂和⽑刺。
13、降低冲裁⼒的主要措施有斜刃冲裁、阶梯冲裁等。
14、弯曲展开长度（r>0.5t时）的计算依据是展开长度等于各直边部分和圆弧部分中性层长度之和。
15、弯曲件最容易出现影响⼯件质量的问题弯裂、偏移和回弹等。
16、拉深⼯序中最易出现的产品质量缺陷为起皱和拉裂。
17、注塑模的浇注系统主要由主流道、分流道、浇⼝与冷料井组成。
18、写出常见塑料的英⽂缩写。
聚已烯：___PE_____；有机玻璃：____PMMA____；尼龙：____PA___。
19、典型注射模具结构由成型零件、浇注系统零件、合模导向零件、推出机构零件、侧向分型和抽芯机构零件、温度调节系统零件、排⽓系零件和⽀撑零部件等组成。
20、为了便于排⽓，⼀般选择分型⾯与熔体流动的末端相重合。
21、落料凹模在上模的叫倒装复合模，⽽落料凹模在下模的叫正装复合模。
模具设计师（注塑模）（三级）理论复习资料一一、单项选择题1．下列选项中没有正确表述职业道德范畴特点的是()。
A、范围上的有限性B、内容上的稳定性C、遵循上的随意性D、形式上的多样性2．职业道德是人的事业成功的()。
A、重要保证B、最终结果C、决定条件D、显著标志3．在商业活动中，不符合待人热情要求的是()。
A、严肃待客，不卑不亢B、主动服务，细致周到C、微笑大方，不厌其烦D、亲切友好，宾至如归4．对待职业和岗位，()并不是爱岗敬业所要求的。
A、树立职业理想B、干一行爱一行专一行C、遵守企业的规章制度D、一职定终身，不改行5．办事公道是指从业人员在进行职业活动时要做到()。
A、追求真理，坚持原则B、奉献社会，助人为乐C、公私分开，实事求是D、有求必应，服务热情6．职业纪律是企业的行为规范，职业纪律具有()的特点。
A、明确的规定性B、高度的强制性C、普适性D、自愿性7．企业员工在生产经营活动中，不符合平等尊重要求的是()。
A、真诚相待，一视同仁B、互相借鉴，取长补短C、长幼有序，尊卑有别D、男女平等，友爱亲善8．关于创新的论述，正确的是()。
A、创新就是出新花样B、创新就是独立自主C、创新是企业进步的灵魂D、创新不需要引进外国的新技术9．机械制图国家标准规定的图纸基本幅面共有()种。
A、2B、3C、4D、510．注射模塑工艺过程包括()、注射过程、制品的后处理。
A、成型前的准备B、原料的检验和预处理C、嵌件的预热D、料筒的清洗11．塑料模成型零件是构成()的零件。
A、浇注系统B、型腔C、抽芯机构D、推出机构12．推出机构零件属于注射模的()。
A、导向零件B、支承零件C、结构零件D、成型零件13．采用()制造塑料模具时，可在固溶处理后进行切削成形加工，然后通过时效处理，使模具获得较高的强度和硬度，并有效保证模具的最终尺寸和形状精度。
A、渗碳型塑料模具钢B、整体淬硬型塑料模具钢C、时效硬化型塑料模具钢D、预硬型塑料模具钢14．一般模具产品的生产过程主要包括生产技术的准备过程、()、零件的各种加工过程、产品的装配过程和各种生产服务活动。
模具设计师考试姓名：身份证号：一、单选题（每小题1分，共20分）1、单独使用哪个鼠标键可以旋转视图：（）A、MB1B、MB2C、MB3D、以上都不是2、以下属于体素特征的是：（）A、凸垫（Pad)B、孔(Hole)C、圆台（BOSS)D、以上都不是。
3、以下哪个是部件导航器的缩写：（）A、MNTB、PNTC、ANTD、以上都不是4、在NX4.0中所有应用模块可以在下列哪个下拉菜单中找到：（）A、应用B、起始C、特征D、插入5、进行拉伸体(Extrude)操作时，可以如何设置拔模角其角度值？（）A、只能为正值B、只能为负值C、可以为正值，也可以为负值D、无法确定6、选择建立扫描特征的工具，需要进入哪一个模块？（）A、装配B、制图C、加工D、建模7、扫描特征是( )的特征，可以进行编辑。
（）A、非参数化B、参数化C、模块化D、一致8、对于设计特征的圆形或锥形工具体(比如说孔)，在【定位】对话框中有多少种不同的定位方法？（）A、5B、6C、7D、89、有部份设计特征有长度参数要求，则水平参考可以定义这些设计特征的（）。
A、长度方向B、高度方向C、拔模角D、深度方向10、设计特征仿真零件的( )过程。
（）A、毛坯B、粗加工C、半精加工D、精加工11、在创建边缘倒圆特征时，可以应用( )从边缘集中取消选择某一边缘。
（）A、ShiftB、Shift+MB1C、MB1 D 、Shift+MB212、如果选择作缝合操作的片体形成一个封闭的容积，则缝合操作将( )。
A、创建多个片体B、操作失败C、创建一个片体D、创建一个实体13、镜像体操作过一个( )镜像一个整体，与原物体相关联但不建立参数。
A、平表面 B 、基准平面或平表面C、基准平面D、中间面14、在空间使用【基本曲线】（Basic Curves）创建直线时，缺省情况下，直线将建立在哪个平面上（）A、XC-YCB、YC-ZCC、XC-ZCD、任意平面15、【制图首选项】对话框中【动态对准】选项用来控制在添加注释时是否自动水平或垂直对准( )。
A、已有的注释B、轮廓线C、视图D、UV栅格线16、应用【从部件添加视图】操作，选择的文件类型必须是( )并且不能为当前打开的文件。
（）A、SW类型B、autoCAD类型C、NX类型D、任意类型17、在【注释首选项】对话框中，( )选项用于指定尺寸及其他注释的引线、箭头和延长线上文本格式的设定。
（）A、尺寸B、直线/箭头C、文字D、径向18、【视图首选项】对话框中，( )选项可设置零件图或装配图的剖视图显示。
（）A、虚拟交线B、光顺边C、剖面D、基本19、在创建装配件的视图时，点击【基本视图】工具栏上的( )，可以利用该选项选择要隐藏的一个或多个组件。
（）A、隐藏组件B、选择排列C、显示组件D、非剖切组件20、在使用通过曲线网格（Through Curve Mesh）创建曲面时，主线串最少需要（）个A、1B、2C、3D、4二、多选题（每小题2分，共40分）1、以下是键槽特征的几种类型的是（）A、矩形键槽B、球形端键槽C、V型键槽D、燕尾槽2、下列哪些特征属于扫描特征？（）A、拉伸体B、旋转体C、软管D、沿引导线扫略3、用于扫描特征的线串可以为( )。
A、草图特征B、特征曲线C、相切的曲线D、面的边缘4、下列哪些特征属于设计特征？（）A、凸台B、孔C、键槽D、沟槽5、可以创建的腔类型为( )。
A、圆柱形腔B、圆台C、矩形腔D、通用腔6、可以创建的沟槽类型为( )。
A、矩形沟槽B、球形沟槽C、U形沟槽D、三角形沟槽7、沟槽特征的安放表面可以是什么类型的面？（）A、圆柱面B、圆锥面C、平面D、基准面8、孔特征创建的孔类型可以为( )。
A、复杂孔B、简单孔C、沉头孔D、埋头孔9、下列属于特征操作的特征有( )。
A、HoleB、PatchC、BossD、Scale10、在某些情况下，创建边缘倒圆的圆角可能产生溢出。
在溢出处，可以设定圆角( )。
A、始终保持相切B、在光顺边上滚动C、滚动到边上D、保持圆角并移动尖锐边缘11、在实例(Instance)操作中，阵列操作的作用为( )。
A、生成对称的特征B、使用一次编辑步骤，编辑所有实例操作的特征C、在一次操作步骤中建立多个相似的特征D、快速生成特征的图样，如创建螺栓孔12、在使用【曲线】工具条中【在面上偏置】（Offset in face）命令时，其偏置方式有：（）A、按弦长B、圆弧长C、按测量的D、按相切的13、使用【通过曲线组】（Through Curves）命令时，用来约束曲面的起始或结尾与约束面之间的连续性为：（）A、G0B、G1C、G2D、G314、以下属于对片体的描述的是：（）A、厚度为零的体B、面和边缘的集合C、能封闭住一定空间D、以上都不对15、下列属于【面分析-反射】（Face Analysis- Reflection）中用户自定义图像类型所支持的图片格式的是：（）A、JPGB、GIFC、GIFD、PNG16、以下哪些是创建【直纹】（Rule）特征时的对齐方式：（）A、等参数B、等（圆）弧长C、根据点D、脊线17、在使用【曲线】工具条中的【缠绕/展开】（Wrap/Unwrap）命令缠绕曲线时，缠绕面可以为：（）A、平面B、圆柱面C、相切连续的一组面D、圆锥面18、使用【通过曲线网格】（Through Curve Mesh）命令创建曲面时，以下哪些是【通过曲线网格】对话框中强调选项的内容的：（）A、双向(Both)B、主要(Primary)C、次要(subordination)D、十字(交叉线串Cross)19、下列属于【面分析-反射】（Face Analysis- Reflection）的图像类型的是：（）A、直线图像B、场景C、用户自定义图像D、条纹图像20、以下说法正确的是：（）A、一个拉伸特征可以包含多个体B、拉伸特征中可以同时包含实体和片体C、在NX3.0里一个拉伸特征只能包含一个体D、以上都对第三题：判断题（每小题2分，共40分）1、一个布局可允许用户同时在屏幕上最多排列9个视图（）2、体素特征之间是相关的（）3、对于键槽特征，【通槽】选项设定为“开”时，要求选择两个通过的面，键槽完全穿过两个选择的表面。
（）4、应用抽取操作的抽取曲线选项，可以用于抽取实体或片体的边，但是不能抽取轮廓线。
（）5、实体（Solid body）：面与边缘的集合。
这些面和边缘能够封闭住一定的空间。
（）6、艺术样条如果创建成“非相关”的，则无法编辑（）7、使用【抽取曲线】（Extract Curve）命令得到的曲线作为一个特征存在于部件导航器。
（）8、使用【由四点决定的曲面】（Surface By 4 Points）命令创建曲面时，选择这四个点的先后顺序与得到的结果无关。
（）9、使用【整体突变】（Swoop）命令得到的曲面时非参数化的（）10、关联点与非关联点都作为特征在部件导航器中可见（）11、使用【镜像曲线】（Mirror Curve）命令创建的曲线与原曲线肯定是相关的。
（）12、在UG NX中所建立的样条是NURBS曲线（Non-UniFrom Rational B-Splines），即非均匀有理B-样条。
（）13、通过【组合投影】（Combined Projection）得到的曲线一定和原曲线相关联。
（）14、高亮线的产生方式有两种：反射（Reflection）、投影（Projection）。
其中反射（Reflection）：模拟一组在固定位置的管状光源照射表面后的反射线。
反射线是评估一个模型曲面质量的典型。
（）15、在使用通过曲线网格（Through Curve Mesh）创建曲面时，最后一个主线串可以为一个点（）16、Rho越大曲线就越饱满（）17、在使用通过曲线网格（Through Curve Mesh）创建曲面时，第一个主线串可以为一个点（）18、使用【面分析-斜率】（Face Analysis- Slope）可以用于拔模角的分析。
（）19、沿引导线扫略时，引导线串必须为相切连续的曲线（）20、片体之间可以进行布尔求和操作（）。
