结构动力分析方法结构动力分析方法是研究结构物在外力作用下的动态响应的一种方法。
它在工程结构设计、地震工程、振动工程等领域具有重要的应用。
在结构动力分析中，常使用的方法包括模态分析、时程分析和频率响应分析等。
下面将对这些方法逐一进行介绍。
模态分析是一种研究结构动态特性的方法，通过计算结构的固有振型和固有频率，可以得到结构的自由振动响应。
模态分析的基本思想是利用结构的模态参与系数表示结构的振动响应。
模态参与系数是指结构的每个模态对总振动响应的贡献程度。
通过对模态参与系数的计算和模态振型的分析，可以得到结构的受力情况、位移响应等信息。
在实际应用中，常用的模态分析方法有有限元法、传递矩阵法、模态超级法等。
时程分析是一种研究结构在任意外力作用下的动态响应的方法。
时程分析将外力的时间历程输入到结构模型中，通过求解结构的运动方程，可以得到结构的时域响应。
时程分析能够考虑非线性和随机的外力作用，以及结构的非线性和随机特性，因此在地震工程等领域中得到广泛应用。
时程分析常用的方法有直接积分法、Newmark积分法、Wilson-θ积分法等。
频率响应分析是一种研究结构在不同频率下的动态响应的方法。
频率响应分析的基本思想是将结构的动力响应、外力以及结构的频率特性进行Fourier变换，从而得到结构在不同频率下的响应特性。
通过频率响应分析，可以获得结构的频率响应函数、频率响应谱等，用于评估结构的抗震性能。
常用的频率响应分析方法包括频域有限元法、响应谱法等。
除了以上三种基本的结构动力分析方法之外，还有一些衍生的方法，如能量分析方法、松弛法、模型降阶法等。
这些方法一方面能够对结构的动力响应进行计算和预测，另一方面也可以用于结构的设计和优化。
例如，能量分析方法可以将结构的动力特性和能量特性相结合，用于评估结构的抗震性能。
松弛法可以对大规模结构进行简化计算，以减少计算的复杂性和成本。
模型降阶法可以将高阶模态简化为低阶模态，以加快计算速度。
结构振动分析中的模态分析方法结构振动是指建筑、桥梁、机器等各类工程结构在受到外部激励或自身运动时所发生的振动现象。
为了有效地研究和应对这些结构振动问题，需要运用先进的分析技术来分析结构的振动特性，其中最常用的方法之一就是模态分析。
一、模态分析的基本原理模态分析是研究结构振动的一种分析方法，它是通过计算结构在不同的固有频率下的振动模态来描述结构振动特性的方法。
在模态分析中，首先需要使用有限元方法建立结构的数学模型，然后通过解析数学模型的特征方程，得到结构在不同频率下的振型，即模态，及其对应的振幅和相位差等振动参数。
根据这些振动参数，可以得到结构各个部分的振动响应，并进一步分析结构的振动特性，包括结构在不同频率下的最大振幅、结构振动的稳定性、结构间的耦合特性等。
二、模态分析的主要应用模态分析是结构振动分析中应用最为广泛的方法之一，其主要应用场景包括以下几个方面：1、确定结构的固有频率和振型。
通过模态分析，可以准确地计算结构的固有频率和振型。
这些固有频率和振型的计算结果可用于评估结构在不同激励下的响应特性，以便优化结构设计和制定合理的振动控制措施。
2、分析结构的动态响应。
模态分析可以用来预测结构在外部激励下的动态响应，包括结构的动态位移、速度、加速度等。
这些响应特性的预测结果对于工程结构的安全性评估和振动噪声控制等方面具有重要的意义。
3、评估结构的稳定性。
模态分析可以用于评估结构在振动中的稳定性。
通过计算结构在不同频率下的稳定性，可以有效地分析工程结构的稳定性问题，以便制定相应的振动控制措施。
4、进行结构损伤诊断。
工程结构的残损或破坏会导致结构频率的变化和振动模态的变化。
通过模态分析，可以检测并诊断工程结构的残损或破坏情况，为结构维修和保养提供重要的依据。
三、模态分析的计算方法在计算模态分析的过程中，需要先确定结构的数学模型，包括结构的几何形状、材料特性和载荷情况等。
根据这些数据，可以采用有限元方法求解结构的特征方程，然后求解特征方程得到结构的固有频率和振型。
结构随机振动响应特性分析与控制方法研究随着城市化进程的加速和人们对建筑物安全性的要求不断提高，结构随机振动的研究和控制变得越来越重要。
本文将探讨结构随机振动的响应特性分析以及控制方法的研究。
第一部分：结构随机振动的响应特性分析结构随机振动是指由于外部激励或内部不均匀性引起的结构的随机振动。
为了深入了解结构随机振动的特性，需要进行响应分析。
响应分析是通过数学建模和计算方法，研究结构在随机激励下的振动响应。
在结构随机振动的响应特性分析中，常用的方法有频域分析和时域分析。
频域分析是通过将结构的振动响应信号转换为频谱，分析不同频率下的振动特性。
时域分析则是直接观察结构在时间上的振动响应，了解结构的动态行为。
此外，还有一种重要的方法是模态分析。
模态分析是通过计算结构的模态参数，如固有频率、阻尼比和模态形态等，来研究结构的振动特性。
模态分析可以帮助我们了解结构的主要振动模式和频率范围，为后续的振动控制提供依据。
第二部分：结构随机振动的控制方法研究结构随机振动的控制方法研究是为了减小结构的振动响应，提高结构的稳定性和安全性。
常用的结构振动控制方法包括被动控制、主动控制和半主动控制。
被动控制是指通过在结构上安装吸振器、阻尼器等被动装置，来吸收和分散结构的振动能量。
被动控制方法简单、成本较低，但需要根据结构的特性进行设计和安装。
主动控制是指通过在结构上安装传感器和执行器，实时监测和调整结构的振动响应。
主动控制方法可以根据实时的振动信号进行反馈控制，实现有效的振动抑制。
然而，主动控制方法的实施较为复杂，需要高度的技术支持和成本投入。
半主动控制是被动控制和主动控制的结合，通过在结构上安装可调节的装置，实现对结构振动的控制。
半主动控制方法综合了被动控制和主动控制的优点，具有较高的控制效果和较低的成本。
结构随机振动的控制方法研究还涉及到多学科的交叉，如结构动力学、控制理论、材料科学等。
通过不断的研究和探索，我们可以提高结构的抗震性能，保障人们的生命财产安全。
求解结构地震反应的方法1.引言1.1 概述在结构工程领域，地震反应的求解一直是一个重要的课题。
随着结构设计和抗震能力要求的逐渐提高，对地震反应求解方法的研究也变得越来越迫切。
地震反应的求解方法可以分为多种，目前广泛应用的包括频域分析、时程分析和模态分析等。
频域分析是一种基于傅里叶变换的方法，通过将结构的地震反应转化为相应的频率响应函数来求解。
时程分析则是根据结构在地震作用下的运动方程，结合地震波输入进行数值积分，求解结构的响应时间历程。
而模态分析则是以结构的振型为基础，通过将结构的运动离散化为一系列模态响应，并对各个模态进行叠加，得到结构的地震反应。
每种方法都有其优势和局限性。
频域分析方法计算效率高，适用于结构的线性动力响应分析，但无法考虑结构的非线性行为；时程分析方法可以考虑结构的非线性行为，但计算量较大，需要较长的计算时间；模态分析方法则可以得到结构的振动模态以及特征频率等信息，对于研究结构的共振现象具有重要意义。
本文将重点介绍两种常用的地震反应求解方法，即方法一和方法二，并对它们的理论基础和具体步骤进行详细阐述。
通过对这两种方法的优缺点进行对比，可以更好地了解不同方法在解决地震反应问题上的适用性和局限性。
最后，我们还将对未来的研究方向进行展望，希望能够进一步提高地震反应求解方法的准确性和效率，为结构的抗震设计提供更好的依据。
1.2文章结构1.2 文章结构本文将介绍求解结构地震反应的两种方法，分别是方法一和方法二。
首先，我们将对这两种方法的理论基础进行详细的阐述，包括相关背景知识和数学原理。
接下来，我们将详细介绍每种方法的具体步骤，包括模型建立、参数求解和结果分析等。
在正文部分，将分别为方法一和方法二提供详细的理论和实践指导，使读者能够全面了解和掌握这两种方法的求解过程。
在结论部分，我们将对方法一和方法二的优缺点进行总结和分析，并探讨它们各自在不同情况下的应用优势。
同时，我们也将对未来研究方向进行展望，探讨在当前技术背景下如何进一步改进和发展这两种方法，以提高其求解结构地震反应的准确性和效率。

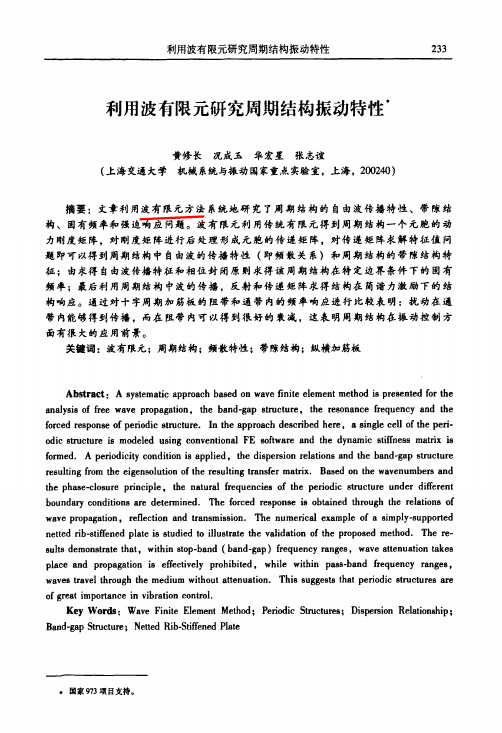

利用波有限元研究周期结构振动特性２３３利用波有限元研究周期结构振动特性’黄修长况成玉华宏星张志谊（上海交通大学机械系统与振动国家重点实验室，上海。
２００２４０）摘要：文章利用波有限元方法系统地研究了周期结构的自由波传播特性、带隙结构、固有频率和强迫响应问题。
波有限元利用传统有限元得到周期结构一个元胞的动力刚度矩阵，对刚度矩阵进行后处理形成元胞的传递矩阵，对传递矩阵求解特征值问题即可以得到周期结构中自由波的传播特性（即频散关系）和周期结构的带隙结构特征；由求得自由波传播特征和相位封闭原则求得该周期结构在特定边界条件下的固有频率；最后利用周期结构中波的传播，反射和传递矩阵求得结构在简谐力激励下的结构响应。
通过对十字周期加筋板的阻带和通带内的频率响应进行比较表明：扰动在通带内能够得到传播，而在阻带内可以得到很好的衰减，这表明周期结构在振动控制方面有很大的应用前景。
关键词：波有限元；周期结构；频散特性；带隙结构；纵横加筋板Ａｂｓｔｒａｃｔ：Ａｓｙｓｔｅｍａｔｉｃａｐｐｒｏａｃｈｂａｓｅｄｏｎｗａｖｅｆｉｎｉｔｅｅｌｅｍｅｎｔｍｅｔｈｏｄｉｓｐｒｅｓｅｎｔｅｄｆｏｒｔｈｅａｎａｌｙｓｉｓｏｆｆｒｅｅｗａｖｅｐｒｏｐａｇａｔｉｏｎ，ｔｈｅｂａｎｄ－ｇａｐｓｔｒｕｃｔｕｒｅ，ｔｈｅｒｅｓｏｎａｎｃｅｆｒｅｑｕｅｎｃｙａｎｄｔｈｅｆｏｒｃｅｄｒｅｓｐｏｎｓｅｏｆｐｅｒｉｏｄｉｃｓｔｒｕｃｔｕｒｅ．Ｉｎｔｈｅａｐｐｒｏａｃｈｄｅｓｃｒｉｂｅｄｈｅｒｅ，ａｓｉｎｇｌｅｃｅｌｌｏｆｔｈｅｐｅｒｉ—ｏｄｉｃｓｔｒｕｃｔｕｒｅｉｓｍｏｄｅｌｅｄｕｓｉｎｇｃｏｎｖｅｎｔｉｏｎａｌＦＥｓｏｆｔｗａｒｅａｎｄｔｈｅｄｙｎａｍｉｃｓｔｉｆｆｎｅｓｓｍａｔｒｉｘｉｓｆｏｒｍｅｄ．Ａｐｅｒｉｏｄｉｃｉｔｙｃｏｎｄｉｔｉｏｎｉｓａｐｐｌｉｅｄ。
ｔｈｅｄｉｓｐｅｒｓｉｏｎｒｅｌａｔｉｏｎｓａｎｄｔｈｅｂａｎｄ—ｇａｐｓｔｒｕｃｔｕｒｅｒｅｓｕｌｔｉｎｇｆｒｏｍｔｈｅｅｉｇｅｎｓｏｌｕｔｉｏｎｏｆｔｈｅｒｅｓｕｌｔｉｎｇｔｒａｎｓｆｅｒｍａｔｒｉｘ．Ｂａｓｅｄｏｎｔｈｅｗａｖｅｎｕｍｂｅｒｓａｎｄｔｈｅｐｈａｓｅ－ｃｌｏｓｕｒｅｐｒｉｎｃｉｐｌｅ，ｔｈｅｎａｔｕｒａｌｆｒｅｑｕｅｎｃｉｅｓｏｆｔｈｅｐｅｒｉｏｄｉｃｓｔｒｕｃｔｕｒｅｕｎｄｅｒｄｉｆｆｅｒｅｎｔｂｏｕｎｄａｒｙｃｏｎｄｉｔｉｏｎｓａｒｅｄｅｔｅｒｍｉｎｅｄ．Ｔｈｅｆｏｒｃｅｄｒｅｓｐｏｎｓｅｉｓｏｂｔａｉｎｅｄｔｈｒｏｕｇｈｔｈｅｒｅｌａｔｉｏｎｓｏｆｗａｖｅｐｒｏｐａｇａｔｉｏｎ，ｒｅｆｌｅｃｔｉｏｎａｎｄｔｒａｎｓｍｉｓｓｉｏｎ．Ｔｈｅｎｕｍｅｒｉｃａｌｅｘａｍｐｌｅｏｆａｓｉｍｐｌｙ－ｓｕｐｐｏｒｔｅｄｎｅｔｔｅｄｒｉｂ－ｓｔｉｆｆｅｎｅｄｐｌａｔｅｉｓｓｔｕｄｉｅｄｔｏｉｌｌｕｓｔｒａｔｅｔｈｅｖａｌｉｄａｔｉｏｎｏｆｔｈｅｐｒｏｐｏｓｅｄｍｅｔｈｏｄ．Ｔｈｅｒｅ－ｓｕｉｔｓｄｅｍｏｎｓｔｒａｔｅｔｈａｔ，ｗｉｔｈｉｎｓｔｏｐ・ｂａｎｄ（ｂａｎｄ－ｇａｐ）ｆｒｅｑｕｅｎｃｙｒａｎｇｅｓ，ｗａｖｅａｔｔｅｎｕａｔｉｏｎｔａｋｅｓｐｌａｃｅａｎｄｐｒｏｐａｇａｔｉｏｎｉｓｅｆｆｅｃｔｉｖｅｌｙｐｒｏｈｉｂｉｔｅｄ，ｗｈｉｌｅｗｉｔｈｉｎｐａｓｓ－ｂａｎｄｆｒｅｑｕｅｎｃｙｒａｎｇｅｓ，ｗａｖｅｓｔｒａｖｅｌｔｈｒｏｕｇｈｔｈｅｍｅｄｉｕｍｗｉｔｈｏｕｔａｔｔｅｎｕａｔｉｏｎ．Ｔｈｉｓｓｕｇｇｅｓｔｓｔｈａｔｐｅｒｉｏｄｉｃｓｔｒｕｃｔｕｒｅｓａｒｅｏｆｇｒｅａｔｉｍｐｏｒｔａｎｃｅｉｎｖｉｂｒａｔｉｏｎｃｏｎｔｒ０１．ＫｅｙＷｏｒｄｓ：ＷａｖｅＦｉｎｉｔｅＥｌｅｍｅｎｔＭｅｔｈｏｄ；ＰｅｒｉｏｄｉｃＳｔｒｕｃｔｕｒｅｓ；ＤｉｓｐｅｒｓｉｏｎＲｅｌａｔｉｏｎｓｈｉｐ；Ｂａｎｄ－ｇａｐＳｔｒｕｃｔｕｒｅ；ＮｅｔｔｅｄＲｉｂ．ＳｔｉｆｆｅｎｅｄＰｌａｔｅ・国家９７３项目支持。
动力学分析结构的振动特性与响应分析动力学分析结构的振动特性与响应分析是工程领域中一个重要的研究方向，它主要关注结构在外部力的作用下的动态响应。
通过研究结构的振动特性和响应，可以评估结构的安全性、可靠性以及结构与外部环境的相互作用。
本文将介绍动力学分析结构的振动特性与响应分析的相关概念、方法和应用。
一、概述动力学分析结构的振动特性与响应分析是通过数学和物理的方法，研究结构受到外部力作用时的振动特性和响应的过程。
它涉及到结构力学、振动学、动力学、信号处理、数值计算等多个学科的知识。
该分析可以帮助我们了解结构的自由振动频率、模态形态和阻尼特性，进而评估结构的可靠性，指导结构设计和改进工程实施方案。
二、动力学分析方法动力学分析结构的振动特性与响应分析有多种方法，常见的方法包括模态分析、频域分析和时域分析。
1. 模态分析模态分析是基于结构的固有振动模态进行分析的方法。
通过模态分析，可以计算出结构的固有频率、振型和阻尼比等。
模态分析是动力学分析的基础，能够为后续的分析提供依据。
2. 频域分析频域分析是通过将结构响应信号转换到频率域进行分析的方法。
最常见的频域分析方法是傅里叶变换，它将结构的时域响应信号转换为频谱图。
频域分析可以用于计算结构的频率响应函数、频率响应特性和结构与外部激励的关系。
3. 时域分析时域分析是通过在时间域内观察结构的响应来进行分析的方法。
时域分析可以得到结构在时间上的响应曲线，包括位移、速度、加速度等。
通过时域分析，可以研究结构的动态特性和响应过程。
三、应用领域动力学分析结构的振动特性与响应分析在工程实践中具有广泛的应用。
以下是一些常见的应用领域：1. 结构安全评估通过动力学分析可以评估结构在外部力作用下的安全性。
通过分析结构的振动特性和响应，可以判断结构的稳定性、承载能力和耐久性。
这对于制定合理的工程设计和维护方案具有重要意义。
2. 结构改进与优化通过动力学分析，可以了解结构的振动特性和响应状况，发现结构中存在的问题和缺陷。
一.概述每个结构都有自己的动力特性，惯称自振特性。
了解结构的动力特性是进行结构抗震设计和结构损伤检测的重要步骤。
目前，在结构地震反应分析中，广泛采用振型叠加原理的反应谱分析方法，但需要以确定结构的动力特性为前提。
n个自由度的结构体系的振动方程如下：M y(t) C y(t) K y(t) p(t)式中M、C、K分别为结构的总体质量矩阵、阻尼矩阵、刚度矩阵，均为n维矩阵；p(t)为外部作用力的n维随机过程列阵；y(t) 为位移响应的n维随机过程列阵；y(t)为速度响应的n维随机过程列阵；y(t)为加速度响应的n维随机过程列阵。
表征结构动力特性的主要参数是结构的自振频率 f (其倒数即自振周期T)、振型Y(i)和阻尼比_：这些数值在结构动力计算中经常用到。
任何结构都可看作是由刚度、质量、阻尼矩阵（统称结构参数）构成的动力学系统，结构一旦出现破损，结构参数也随之变化，从而导致系统频响函数和模态参数的改变，这种改变可视为结构破损发生的标志。
这样，可利用结构破损前后的测试动态数据来诊断结构的破损，进而提岀修复方案，现代发展起来的“结构破损诊断” 技术就是这样一种方法。
其最大优点是将导致结构振动的外界因素作为激励源，诊断过程不影响结构的正常使用，能方便地完成结构破损的在线监测与诊断。
从传感器测试设备到相应的信号处理软件，振动模态测量方法已有几十年发展历史，积累了丰富的经验，振动模态测量在桥梁损伤检测领域的发展也很快。
随着动态测试、信号处理、计算机辅助试验技术的提高，结构的振动信息可以在桥梁运营过程中利用环境激振来监测，并可得到比较精确的结构动态特性（如频响函数、模态参数等）。
目前，许多国家在一些已建和在建桥梁上进行该方面有益的尝试。
测量结构物自振特性的方法很多，目前主要有稳态正弦激振法、传递函数法、脉动测试法和自由振动法。
稳态正弦激振法是给结构以一定的稳态正弦激励力，通过频率扫描的办法确定各共振频率下结构的振型和对应的阻尼比。
第三章用有限元素法建立结构振动的数学模型3．1 引言【工程要求】：对于简单的连续结构，如单件的杆、板、梁，可以建立结构振动的偏微分方程，但对于杆、板、梁组成的复杂结构，仍然采用建立偏微分方程的方法则十分困难。
如果用假设模态法（李兹方法），对实际工程结构假设出品质良好的整个结构的假设模态也十分困难。
要对结构振动进行数值分析，必须建立振动的数学模型——振动方程。
工程结构振动分析中，要采用将结构离散为有限自由度系统的方法——有限元素法，来建立结构的数学模型。
【发展简况】有限元素法，是在上一世纪五十年代中期，经过及等人的开拓性工作以及后来许多研究者的大量工作，发展起来的一种结构分析的有效方法，上一世纪六十年代初，由及等人引入到结构动力学分析中来。
有限元素法发展到今天，已经非常成熟，而且与先进的计算机技术结合，已经形成了一个以有限元分析方法为基础的计算机辅助工程（CAE）的技术领域以及更进一步的虚拟产品设计（VPD）这样的先进概念。
世界上著名的CAE分析软件商主要有和Ansys等公司的产品。
【有限元动力学分析的任务】在结构振动分析领域，有限元素法处理的问题主要是两类：结构固有振动特性计算和结构振动响应计算（包括频率响应分析与响应时间历程分析）。
两类问题中，用有限元法建立振动数学模型是最基础的工作。
【有限元素法（分析结构振动问题）的特点】：原则上，有限元素法由于其对复杂边界的适应性，它可以处理任何复杂的结构。
求解结果的精度可以根据需要不断改善，建模过程规范统一，计算形式适合于计算机求解。
【存在的问题】：随着精度要求的不断提高，所要求的计算机容量和计算时间急剧增加，从而引出了大型特征值问题的快速求解方法、将大型结构振动问题转化为若干小型结构振动问题集合的子结构求解方法，以及结构振动问题的并行求解方法等问题的研究。
【工程结构振动分析方法】从结构振动分析的发展历史看，经典的方法有：1．集中质量法——将质量分别集中在若干节点处，形成集聚质量阵。
结构动力分析方法
结构动力分析方法是一种用于研究结构响应和动态特性的分析方法。
它可以评估结构的振动特性和动力响应，以便确定结构在受到外力激励时的稳定性、可靠性和安全性。
常用的结构动力分析方法包括：
1. 模态分析：通过对结构进行模态分析，可以确定结构的固有频率、振型和阻尼特性。
模态分析可以用于评估结构的自由振动特性和共振现象。
2. 频率响应分析：通过施加不同频率的外力激励，分析结构的响应特性。
频率响应分析可以用于确定结构的频率响应函数和传递函数，以评估结构对动力负载的响应情况。
3. 时程分析：通过模拟结构在时间上的响应过程，可以分析结构在复杂动力负载下的动力响应。
时程分析可以用于评估结构在地震、风载等极端负载下的安全性。
4. 谐响应分析：通过施加单一频率和幅值的外力激励，分析结构在不同谐响应状态下的响应情况。
谐响应分析可以用于评估结构的共振现象和谐振频率。
5. 随机振动分析：通过考虑输入负载的随机性，分析结构在随机振动激励下的响应情况。
随机振动分析可以用于评估结构的疲劳寿命和可靠性。
这些方法可以单独或组合使用，根据具体问题的要求选择适当的分析方法。
结构动力分析方法在航空航天、建筑工程、桥梁工程等领域具有广泛应用。
