冲裁模设计实例1零件图如下：图2-1 零件零件名称：托板，大批量生产材料：08F钢板 t=2mm2.1 冲裁件的工艺性分析冲裁零件的工艺性是指零件对冲压加工工艺的适应性，即加工过程的难易程度。
良好的加工工艺性是指在满足使用要求的前提下能够用最经济实用的方法将零件给冲压出来。
而级进模由于多工位因素大的存在必须从冲裁件的基准、结构形式、尺寸公差、表面精度、材料性能、模具的工作强度等方面进行分析冲裁件的工艺性。
本设计的冲裁件为托板，其加工的工艺性分析如下：冲件为08F钢板，是优质的碳素结构钢，具有良好的冲压性能；冲裁件结构简单但有90度尖角，为了提高模具寿命故改为R1的工艺圆角，零件图上未标注尺寸偏差，属未标注公差，可按IT14级确定工件尺寸的公差。
经查公差表，各尺寸公差58074.0-,38062.0-,052.0-,044.0-,1422.022.0+-,1722.022.0+-,φ5.3 3.00+为:2.2 确定工艺方案及模具结构形式在冲压工艺方案确定后，模具结构形式的确定也相当重要，因为他直接关系到冲压过程的生产效率、冲压件的质量、尺寸精度、及其模具的寿命。
由上面的分析可知冲裁件尺寸要求不高，尺寸不大形状结构简单，但生产量大，根据材料较厚的特点，为保证孔位精度，冲模有较高的生产率，实行工序集中的工艺方案，采用导正钉进行定位、刚性卸料装置、自然卸料方式的级进模结构形式。
级进模是指在依次排列不同工步的凸模下连续送进坯料，使得压力机的一次行程中在模具的不同部位同时完成数道工序的模具。
级进模可以减少模具和设备的数量，提高生产率，而且容易实现自动化。
但是比简单模具结构复杂、制造麻烦。
成本相对较高。
表2-2冲压批量图批量项目单件小批中批大批大量大件＜1 1-2 2-20 20-300 ＞300中件＜1 1-5 5-50 50-1000 ＞1000小件＜1 1-10 10-100 100-5000 ＞5000模具形式简易模简单模连续模、复合模连续模、复合模连续模、复合模组合模组合模简单模简单模简单模简易模半自动模半自动模设备形式通用压力机通用压力机高速压力机机械高速压力机自动机专用压力机与自动机自动和半自动通用压力机注：表内数字为每年班产量的概略数值（千件）第3章：模具设计计算3.1排样、计算条料宽度及其确定步距在纯冲裁类级进模排样设计时原则上为先冲导正孔和间距精度要求较高的孔。

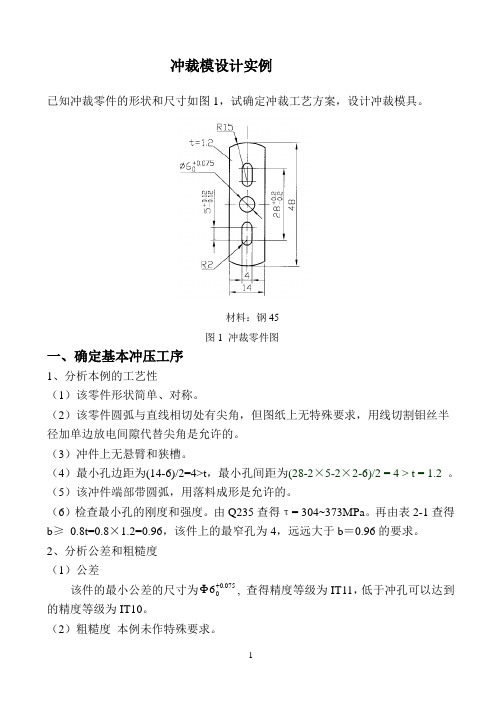

冲裁模设计实例已知冲裁零件的形状和尺寸如图1，试确定冲裁工艺方案，设计冲裁模具。
材料：钢45 图1 冲裁零件图一、确定基本冲压工序1、分析本例的工艺性（1）该零件形状简单、对称。
（2）该零件圆弧与直线相切处有尖角，但图纸上无特殊要求，用线切割钼丝半径加单边放电间隙代替尖角是允许的。
（3）冲件上无悬臂和狭槽。
（4）最小孔边距为(14-6)/2=4>t ，最小孔间距为(28-2×5-2×2-6)/2 = 4 > t = 1.2 。
（5）该冲件端部带圆弧，用落料成形是允许的。
（6）检查最小孔的刚度和强度。
由Q235查得τ= 304~373MPa 。
再由表2-1查得b ≥ 0.8t=0.8×1.2=0.96，该件上的最窄孔为4，远远大于b ＝0.96的要求。
2、分析公差和粗糙度 （1）公差该件的最小公差的尺寸为075.006+Φ, 查得精度等级为IT11，低于冲孔可以达到的精度等级为IT10。
（2）粗糙度 本例未作特殊要求。
3、被冲材料为Q235，冲裁性能很好。
根据以上分析，本例的冲裁工艺性好。
4、确定基本冲压工序由图1可知，该件外形为落料，内形为冲孔，冲孔有一圆孔和两长圆形孔。
二、确定冲裁工艺方案1、确定冲裁工艺方案：就是确定工序顺序和工序组合。
方案一：先落料、后分三次冲孔，采用四付单工序模方案二：先落料、后同时冲三孔，采用二付单工序模方案三：先冲孔、后落料，采用级进模冲裁方案四：先冲孔、后切断，采用少废料级进模冲裁方案五：同时冲孔、落料，采用复合工序模方案一和方案二的模具结构简单，生产率低，既不能满足产量要求又不经济；方案四最大的特点是省料，但冲件精度低，若按长度方向送进零件尺寸可以保证但料窄，送料步距大，不方便；若按宽度方向送进，冲件圆弧与直边吻接不好。
方案五冲件精度高但操作不方便，生产率不高；方案三既能满足冲件精度要求，模具数量少，操作方便，生产率高，若采用侧刃定距还便于实现自动送料。
冲压模具设计和制造实例冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。
试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。
②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。
③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52可按IT14级确定工件尺寸的公差。
孔边距12mm 的公差为-0.11，属11级精度。
查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。
2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。
②落料-冲孔复合冲压，采用复合模生产。
③冲孔-落料连续冲压，采用级进模生产。
方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。
由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。
由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。
+0.36 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。
3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×32.2）×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==冲裁模设计范例篇一：冲裁模设计实例3. 排样设计篇二：一个垫片的冲裁模设计范例冲裁模零件简图：如图1所示．名称：垫圈材料：Q235钢材料厚度：2mm 生产批量：大批量要求设计此工件的冲裁模。
图1 零件图一. 冲压件工艺分析该零件形状简单、对称，是由圆弧和直线组成的．由表2-10、2-11查得，冲裁件内外所能达到的经济精度为IT14，孔中心与边缘距离尺寸公差为±0.2mm．将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证．其它尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，故决定采用利用导正销进行定位、刚性卸料装置、自然漏料方式的冲孔落料模进行加工.方案一采用复合模加工。
复合模的特点是生产率高，冲裁件的内孔与外缘的相对位置精度高，冲模的轮廓尺寸较小。
但复合模结构复杂，制造精度要求高，成本高。
复合模主要用于生产批量大、精度要求高的冲裁件。
方案二采用级进模加工。
级进模比单工序模生产率高，减少了模具和设备的数量，工件精度较高，便于操作和实现生产自动化。
对于特别复杂或孔边距较小的冲压件，用简单模或复合模冲制有困难时，可用级进模逐步冲出。
但级进模轮廓尺寸较大，制造较复杂，成本较高，一般适用于大批量生产小型冲压件。
比较方案一与方案二，对于所给零件，由于两小孔比较接近边缘，复合模冲裁零件时受到壁厚的限制，模具结构与强度方面相对较难实现和保证，所以根据零件性质故采用级进模加工。
二. 模具设计计算1．排样、计算条料宽度及确定步距采用单排方案，如图3-2。
由表2-18确定搭边值，根据零件形状两式件间按矩形取搭边值取搭边值。
，侧边则进距：条料宽度：查表2-19图3-22．计算冲压力该模具采用钢性卸料和下出料方式 1）落料力查表8-72）冲孔力中心孔：2个小孔：3）冲裁时的推件力查表2-37取表2-38，序号1的凹模刃口形式，故，则个为避免各凸模冲裁力的最大值同时出现，且考虑到凸模相距很近时避免小直径凸模由于承受材料流动挤压力作用而产生倾斜或折断故把三冲孔凸模设计成阶梯凸模如图3-3图3-3则最大冲压力：3．确定模具压力中心如图3-4，根据图形分析，因为工件图形对称，故落料时F落的压力中心在上O1；冲孔时F孔1、F孔2的压力中心在O2上。
复合模设计案例 例题：零件简图如图1所示 生产批量 : 大批量 材料 :10 钢 材料厚度 :2.2mm1．冲压件的工艺分析该零件形状简单、对称 , 是由圆弧和直线组成的。
查表得出冲裁件内外形所能达到的经济精度为IT12－IT13, 孔中心与边缘距离尺寸公差为±0.6mm 。
将以上精度与零件简图中所标注的尺寸公差相比较 , 可认为该零件的精度要求能够在冲裁加工中得到保证。
其它尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，故决定采用冲孔落料复合冲裁模进行加工，且一次冲压成形。
2．排样采用直对排的排样方案如图2所示。
由表查得最小搭边值α=3mm 。
计算冲压件毛坯面积 :A=（44×45 + 66×20 + 1/2π×102 )mm 2=3457mm 2 条料宽度:b =120mm+ 3mm × 3+44mm=173mm 步距:h =45mm+3mm=48mm 一个进距的材料利用率 :%83%1004817334572%100===x x x x bh nA η图2 排样图3．计算冲压力该模具采用弹性卸料和下出料方式。
1.落料力F1=Ltσb=(321.4 × 2.2 × 300)N=212 ×103N2.冲孔力F2=LMb=(81.64 × 2.2 × 300)N=53.9 × 103N3.落料时的卸料力F 卸 =K卸F1 取 K 卸 =0.03故 F 卸 =(0.03 × 212 × 103)N=6.36 × 103N4. 冲孔时的推件力取凹模刃口形式 ,h =5mm, 则 n=h/t=5mm/2.2mm＝2 个查表K推 =0.05 F推 =(2 × 0.05 × 53.9 × 103)N=5.39 × 103N选择冲床时的总冲压力为 :F总 =F1+F2+F 卸 +F 推 =277.6kN4.确定模具压力中心按比例画出零件形状 , 选定圆的中心为坐标系原点，因零件左右对称 , 即 Xc=0 。
冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr 13，厚度mm t 3=，未注圆角半径mm R 1=，中批量生产，确定产品的冲裁工艺方案并完成模具设计。
图2.69 零件图1． 冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。
除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。
符合冲裁的工艺要求。
查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ，t =3mm,因而孔径ø8mm 符合工艺要求。
由图可知，最小孔边距为：d =4mm ，大于材料厚度3mm ，符合冲裁要求。
2． 确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。
模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。
3． 模具设计与计算（1）排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。
1）排样方式的确定。
根据冲裁件的结构特点，排样方式可选择为：直排。
2）送料进距的确定。
查表2.7，工件间最小工艺搭边值为mm 2.2，可取mm a 31=。
最小工艺边距搭边值为mm 5.2，取mm a 3=。
送料进距确定为mm h 44.199=。
3）条料宽度的确定。
按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。
()()0100093132862-∆-∆-=+⨯+=++=b a L B4）材料利用率的确定。
%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4）绘制排样图。
湖南铁道职业技术学院毕业设计题目成型（形）方案拟定及模具设计与制造系机电工程系专业学生姓名班级学号指导教师职称完成日期年月日湖南铁道职业技术学院毕业设计评阅书学生姓名班级题目成型（形）方案拟定及模具设计与制造指导教师职称1、指导教师评语：签名：年月日2、答辩委员会综合评语：经毕业设计答辩委员会综合评定成绩为：答辩委员会主任(签字)：年月日湖南铁道职业技术学院毕业设计明细表计：封面张说明书页表格张插图幅附设计图张完成日期年月日第三章冲压模设计实例冲裁、弯曲、拉深及成形是冷冲压的基本工序，下面以常见的冲裁件、弯曲件及拉深件为例介绍冲裁、弯曲及拉深的冲压工艺分析、工艺方案拟订、工艺计算及模具设计。
3.1 冲裁模零件简图：如图3-1所示．名称：垫圈生产批量：大批量材料：Q235钢材料厚度：2mm要求设计此工件的冲裁模。
图3-1 零件图一、冲压件工艺分析该零件形状简单、对称，是由圆弧和直线组成的．由表2-10、2-11查得，冲裁件内外所能达到的经济精度为IT14，孔中心与边缘距离尺寸公差为±0.2mm．将以上精度与零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证．其它尺寸标注、生产批量等情况，也均符合冲裁的工艺要求，故决定采用利用导正销进行定位、刚性卸料装置、自然漏料方式的冲孔落料模进行加工.方案一采用复合模加工。
复合模的特点是生产率高，冲裁件的内孔与外缘的相对位置精度高，冲模的轮廓尺寸较小。
但复合模结构复杂，制造精度要求高，成本高。
复合模主要用于生产批量大、精度要求高的冲裁件。
方案二采用级进模加工。
级进模比单工序模生产率高，减少了模具和设备的数量，工件精度较高，便于操作和实现生产自动化。
对于特别复杂或孔边距较小的冲压件，用简单模或复合模冲制有困难时，可用级进模逐步冲出。
但级进模轮廓尺寸较大，制造较复杂，成本较高，一般适用于大批量生产小型冲压件。
比较方案一与方案二，对于所给零件，由于两小孔比较接近边缘，复合模冲裁零件时受到壁厚的限制，模具结构与强度方面相对较难实现和保证，所以根据零件性质故采用级进模加工。
二. 模具设计计算1．排样、计算条料宽度及确定步距采用单排方案，如图3-2。
由表2-18确定搭边值，根据零件形状两式件间按矩形取搭边值，侧边取搭边值。
则进距：条料宽度：查表2-19图3-22．计算冲压力该模具采用钢性卸料和下出料方式1）落料力查表8-72）冲孔力中心孔：2个小孔：3）冲裁时的推件力查表2-37取表2-38，序号1的凹模刃口形式，，则个故为避免各凸模冲裁力的最大值同时出现，且考虑到凸模相距很近时避免小直径凸模由于承受材料流动挤压力作用而产生倾斜或折断故把三冲孔凸模设计成阶梯凸模如图3-3图3-3则最大冲压力：3．确定模具压力中心如图3-4，根据图形分析，因为工件图形对称，故落料时F落的压力中心在上O1；冲孔时F孔1、F 孔2的压力中心在O2上。
图3-4设冲模压力中心离O1点的距离为x，根据力矩平衡原理得：由此算得4．冲模刃口尺寸及公差的计算1）冲孔部分对冲孔和采用凸、凹模分开的加工方法由表2-23查得，由表2-28查得对冲孔时：，对冲孔时：，故满足条件查表2-30得，则冲孔部分：冲孔部分：尺寸极限偏差转化为2）落料部分对外轮廓的落料，由于形状较复杂，故采用配合加工方法当以凹模为基准件时，凹模磨损后刃口部分尺寸都增大，因此均属于A类尺寸。
零件图中末注公差的尺寸由表10-11查出其极限偏差：、、尺寸极限偏差转化为、查表2-30得则：该零件凸模刃口各部分尺寸按上述凹模的相应部分尺寸配制，保证双面间隙值。
5．确定各主要零件结构尺寸1）凹模外形尺寸的确定凹模厚度的确定：——取总压力工件长凹模宽度的确定：取步距工件宽2）凸模长度的确定凸模长度计算为其中初定：导尺厚卸料板厚凸模固定板厚凸模修磨量则：先用冲床的公称压力应大于计算出的总压力；最大闭合高度应大于冲模闭合高度；工作台台面尺寸应能满足模具的正确安装。
按上述要求，结合工厂实际，可称用J23-16开式双柱可倾压力机。
并需在工作台面上配备垫块，垫块实际尺寸可配制。
双柱可倾压力机J23-16参数：公称压力：滑块行程：最大闭合高度：连杆调节量：工作台尺寸（前后×左右）：垫板尺寸（厚度×孔径）：模柄尺寸（直径×深度）：最大倾斜角度：三. 设计并绘制总图、选取标准件按已确定的模具形式及参数，从冷冲模标准中选取标准模架。
绘制总图。
如图3-5所示，单排孔落料连续模。
按模具标准，选取所需的标准件，查清标准件代号及标记，写在总图明细表内，并将各零件标出统一代号。
图3-5 单排冲孔落料连续模部分零件尺寸：上模座：下模座：导柱：导套：垫板：凸模固定板：凹模：卸料板：四. 绘制非标准零件图本实例只绘制凸模、凹模、凸模固定板和卸料板四个零件图样，供初学者参考。
见图3-6至图3-10。
图3-6 落料凸模图3-7 冲孔凸模图3-8 凹模图3-9 凸模固定板图3-10 卸料板3.2 弯曲模零件简图：如图3-11所示零件名称：汽车务轮架加固板材料：08钢板厚度：4mm生产批量：大量生产要求编制工艺方案。
图3-11 汽车备轮架加固板零件图一、冲压件的工艺分析该零件为备轮架加固板，材料较厚，其主要作用是增加汽车备轮架强度。
零件外形对称，无尖角、凹陷或其他形状突变，系典型的板料冲压件。
零件外形尺寸无公差要求，壁部圆角半径，相对圆角半径为，大于表相关资料所示的最小弯曲半径值，因此可以弯曲成形。
的八个小孔和两个腰圆孔分别均布在零件的三个平面上，孔距有们置要求，但孔径无公差配合。
圆孔精度不高，弯曲角为，也无公差要求。
通过上述工艺分析，可以看出该零件为普通的厚板弯曲件，尺寸精度要求不高，主要是轮廓成形问题，又属大量生产，因此可以用冲压方法生产。
二. 确定工艺方案（1）计算毛坯尺寸该零件的毛坯展开尺寸可按式下式计算：上式中圆角半径；板料厚度；为中性层系数，由表查得；，为直边尺寸，由图3-13可知，将这些数值代入，得毛坯宽度方向的计算尺寸考虑到弯曲时板料纤维的伸长，经过试压修正，实际毛坯尺寸取。
同理，可计算出其他部位尺寸，最后得出如图3-14所示的弯曲毛坯的形状和尺寸。
（2）确定排样方式和计算材料利用率图3-14的毛坯形状和尺寸较大，为便于手工送料，选用单排冲压。
有三种排样方式，见图3-15a、b、c。
由表查得沿送料进方向的搭边，侧向搭边，因此，三种单排样方式产材料利用率分别为64％、64％和70％。
第三种排样方式，落料时需二次送进，但材料利用率最高，为此，本实例可选用第三种排样方法。
图3-14 加固板冲压件展开图a）材料利用率64% b）材料利用率64%c）材料利用率70%图3-15 加固板的排样方式（3）冲压工序性质和工序次数的选择冲压该零件，需要的基本工序和次数有：（a）落料；（b）冲孔6个；（c）冲底部孔2个；（d）冲孔；（e）冲2个腰圆孔；（f）首次弯曲成形；（g）二次弯曲成形。
（1）工序组合及其方案比较根据以上这些工序，可以作出下列各种组合方案。
方案一：（a）落料，如图3-16所示。
（b）冲壁部孔6个。
（c）冲底部两个孔、一个圆孔和两个腰圆形孔，见图3-19。
（d）首次弯曲成形，如图3-17所示。
（e）二次弯曲成形，如图3-18所示。
方案二：（a）落料和冲2个腰圆孔。
（b）冲底部两个孔、壁部六个孔和孔。
（c）首次弯曲成形，见图3-17。
（d）二次弯曲成形，见图3-18。
方案三：（a）落料和冲零件上的全部孔。
（c）首次弯曲成形，见图3-17。
（d）二次弯曲成形，见图3-18。
方案四：（a）落料，见图3-16。
（b）冲底部两个孔、一个圆孔和两个腰圆形孔，见图3-19。
（c）首次弯曲成形，见图3-17。
（d）二次弯曲成形，见图3-18。
（e）冲壁部两个孔。
（f）冲另一个面壁部四个孔。
方案五：（a）落料，见图3-16。
（b）首次弯曲成形，见图3-17。
（c）二次弯曲成形，见图3-18。
（d）冲底部两个孔和一个孔。
（e）冲腰圆孔。
（f）冲侧壁六个孔。
方案六：（a）落料，见图3-16。
（b）冲底部两个孔、一个孔和两个腰圆孔，见图3-19。
（c）首次弯曲成形，见图3-17。
（d）二次弯曲成形，见图3-18。
（e）钻壁部六个孔。
对以上六种方案进行比较，可以看出：方案一，从生产效率、模具结构和寿命方面考虑，将落料和零件上的孔组合在三套模具上冲压，有利于降低冲裁力和提高模具寿命，同时模具结构比较简单，操作也较方便。
但是，该方案的二次弯曲均安排大冲孔以后进行，弯曲回弹后孔距不易保证，影响零件精度。
方案二，落料和冲腰圆孔组合以及底部两个孔和壁部六个孔组合冲出，可以节省一道工序，但是模具结构比方案一复杂，同时多凸模厚板冲孔模容易磨损，刃磨次数增多，模具寿命低。
二次弯曲工序均在冲孔后进行，产生与方案一相同的缺点。
方案三，落料和零件上的孔采用复合模组合冲压，优点是节省了工序和设备，可以提高和生产效率，但模具结构复杂，且壁部六个孔处的孔边与落料外缘间距仅8mm，模壁强度较差，模具容易磨损或破坏，因此不宜采用。
方案四，壁部六个孔安排在弯曲后进行，可以提高孔距精度，保证零件质量，但是壁部冲孔的操作不便，同时弯曲后二次冲孔的模具费用也较高。
方案五，全部冲孔工序安排在弯曲成形后进行，缺点是成形后冲孔，模具结构复杂，刃磨和修理比较困难，上、下料操作也不方便。
方案六，情况与方案四基本相同，但壁部六个孔改为钻孔，可以保证孔间尺寸，提高了零件精度，同时可减少两套冲孔模，有利于降低零件的生产成本。
缺点是增加了钻孔工序，增加工序时间。
通过以上的方案分析，可以看出，在一定的生产批量条件下，选用方案六是比较合理的。
确定了工艺方案以后，就可以进行该方案的模具结构形式的确定，各工序的冲压力计算和冲压设备的选用。
图3-16 加固板落料模1－下模板、2－导柱、3－导套、4－卸料板、5－螺钉、6－螺钉、7－凹模、8－上模板、9－销钉、10－挡料销、11－螺钉、12－凸模、13－销钉、14－销钉三. 各工序模具结构形式的确定上面的工艺方案分析和比较中，已选用了模具种类，如选用落料模、冲孔模、首次弯曲模和二次弯曲模等，在最佳工艺方案六选定后，再确定各工序模具的具体结构形式。
本实例为便于介绍和分析，在各工艺方案分析和比较时，已给出了模具的结构形式，见图3-16、17、18、19等，因此，这里不再另述。
图3-17 务轮架加固板第一次弯曲模图3-18 备轮架支架加固板第二次弯曲模图3-19 加固板冲孔模1－下模板、2－导柱、3－导套、4－上模板、5、7、9－凹模、6、8、10－凸模、11、18、20－定位销、12－垫板、13－凸模固定板14、16、17－紧固螺钉、15－卸料板、19－凹模固定板、21－定程柱、22－挡料销四. 计算各工序冲压力和选择冲压设备（1）第一道工序——落料（a）平刃口模具冲裁时，落料力按下式计算：将加固板毛坯的周长，厚度以及08钢材料的抗剪强度代入上式，得为了降低落料力，改用斜刃口模具，落料力上式中，为模具斜刃口部分长度。
