智能交互式触控一体机具体参数
外观：
外观尺寸：21.5英寸，16：9宽屏，超薄边框
机身：金属磨砂等
显示器：
分辨率：1920x1080
亮度：250cd/m2
像素密度：89PPI
可视角度：178°/178°
反应时间：灰阶6.5ms
显示色彩：16.76M
接口：
1×USB 3.0,1×USB 2.0,1×DP in，1×HDMI in，1×RJ45，1×audio in，1×audio out，1×mic in，1×DC in
触摸：
触摸类型：IR/capacitive
触摸点：10点
触摸精度：<1mm
触摸耐久性：单点>100万次，10点>10万次
机械结构：
电源：90~240VAC，50/60Hz，<25W
工作温度：-10℃~50℃
存储温度：-20℃~50℃
湿度：20%-90％，无冷凝
防护等级：IP54防尘/抗液体
软件：
支持操作系统：Windows 10/8/7，Mac OS，Linux
应用：办公软件，图片处理，媒体播放，CAD/CAM，等
智能化：
支持声控和手势控制，可实现多屏互动，支持局域网传输，支持U盘和网络播放，VR/AR支持，可实现流媒体投屏，可远程操控等。
制造工艺：
主板采用SMT大小型元件集成，背板采用金属激光切割技术，内部电路采用高精度CNC加工技术，结构紧凑，保证稳定性、可靠性。

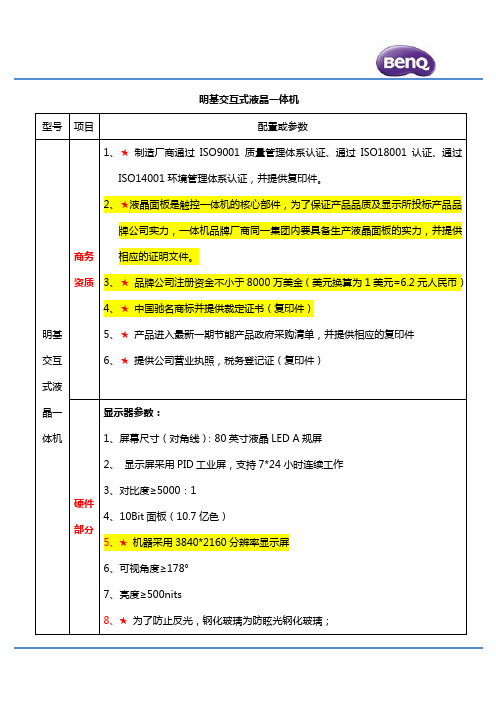

明基交互式液晶一体机型号项目配置或参数明基交互式液晶一体机商务资质1、★制造厂商通过ISO9001质量管理体系认证、通过ISO18001认证、通过ISO14001环境管理体系认证，并提供复印件。
2、★液晶面板是触控一体机的核心部件，为了保证产品品质及显示所投标产品品牌公司实力，一体机品牌厂商同一集团内要具备生产液晶面板的实力，并提供相应的证明文件。
3、★品牌公司注册资金不小于8000万美金（美元换算为1美元=6.2元人民币）4、★中国驰名商标并提供裁定证书（复印件）5、★产品进入最新一期节能产品政府采购清单，并提供相应的复印件6、★提供公司营业执照，税务登记证（复印件）硬件部分显示器参数：1、屏幕尺寸（对角线）：80英寸液晶LED A规屏2、显示屏采用PID工业屏，支持7*24小时连续工作3、对比度≥5000：14、10Bit面板（10.7亿色）5、★机器采用3840*2160分辨率显示屏6、可视角度≥178°7、亮度≥500nits8、★为了防止反光，钢化玻璃为防眩光钢化玻璃；9、★具有智能屏变功能，可以根据环境光强度，自动调节画面显示亮度；10、★独具低蓝光功能，减少视觉疲劳，有效保护眼睛。
需提供国家级检测结构证明文件。
11、★独具不闪屏技术，有效减少闪屏，保护师生实力。
需提供国家级检测结构证明文件。
12、★外观采用金属外壳结构，OPS电脑模块一体化设计，可一键开机，除电源线外无其他连接线。
13、内置2*15W音箱，具有平衡，自动音量控制，环绕声，光纤模式，均衡器选项；14、★喇叭下置，正面声音播放设计，音响效果清晰逼真，挂墙或嵌入式使用时，声音达到更好的效果。
15、★内置安卓系统4.2.2系统，四核1.2GHZ CPU；1GB DDR3内存；4GB存储容量；16、★内置安卓系统白板软件，可在无电脑情况下正常教学，安卓系统下支持6点触控。
17、★为了方便师生使用，一体机前面板设有PC-USB(扩展)接口*1、TV-USB 流媒体接口*1、TOUCH-USB触摸接口*1、HDMI接口*1、TV-AUDIO接口*1、TV-MIC接口*1；18、★为了防止一体机前置接口进入尘土，且防止学生触碰造成的意外，一体机前置隐藏按板盖。

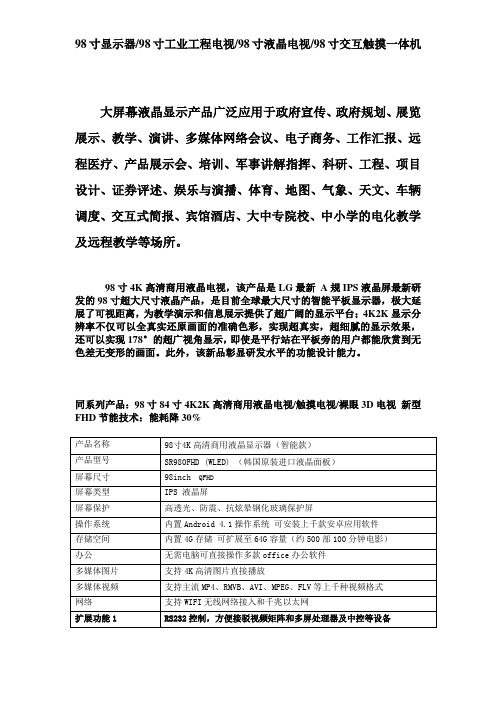

大屏幕液晶显示产品广泛应用于政府宣传、政府规划、展览展示、教学、演讲、多媒体网络会议、电子商务、工作汇报、远程医疗、产品展示会、培训、军事讲解指挥、科研、工程、项目设计、证券评述、娱乐与演播、体育、地图、气象、天文、车辆调度、交互式简报、宾馆酒店、大中专院校、中小学的电化教学及远程教学等场所。
98寸4K高清商用液晶电视，该产品是LG最新A规IPS液晶屏最新研发的98寸超大尺寸液晶产品，是目前全球最大尺寸的智能平板显示器，极大延展了可视距离，为教学演示和信息展示提供了超广阔的显示平台；4K2K显示分辨率不仅可以全真实还原画面的准确色彩，实现超真实，超细腻的显示效果，还可以实现178°的超广视角显示，即使是平行站在平板旁的用户都能欣赏到无色差无变形的画面。
此外，该新品彰显研发水平的功能设计能力。
同系列产品：98寸84寸4K2K高清商用液晶电视/触摸电视/裸眼3D电视新型FHD节能技术：能耗降30%产品名称98寸4K高清商用液晶显示器（智能款）产品型号SR980FHD (WLED) （韩国原装进口液晶面板）屏幕尺寸98inch QFHD屏幕类型IPS 液晶屏屏幕保护高透光、防震、抗炫晕钢化玻璃保护屏操作系统内置Android 4.1操作系统可安装上千款安卓应用软件存储空间内置4G存储可扩展至64G容量（约500部100分钟电影）办公无需电脑可直接操作多款office办公软件多媒体图片支持4K高清图片直接播放多媒体视频支持主流MP4、RMVB、AVI、MPEG、FLV等上千种视频格式网络支持WIFI无线网络接入和千兆以太网扩展功能1 RS232控制，方便接驳视频矩阵和多屏处理器及中控等设备扩展功能2 支持IPAD 手机控制开机、关机、频道切换、信道切换等功能扩展功能3 支持中控系统接入，可与会议室其它设备连接，同步控制功能（灯光控制、音响控制、话筒控制、窗帘控制、视频会议控制等）扩展功能4 配置多屏处理器，可以实现开窗、漫游、多画面分割功能音响系统内置高保真立体音响点距0.9405（H）x 0.9405（V）像素排列RGB垂直条状智显模式VGA、HDMI无线音视频传输互动模式支持键盘鼠标操作图像长宽比16：9响应时间8ms色彩8 BIT, 16.7 M亮度≤500cd/ m2对比度10000:1（透射）色温10000K扫描频率120Hz产品重量约:180kg产品尺寸2350×1400×100(mm)外壳五金抗氧化拉丝质感电源AC 100~240V,50/60,Universal,±10%功率580W(待机状态仅为0.1W)使用寿命80000小时(支持24小时开机不间断工作)物理分辨率（4K）3840 x 2160(QFHD)向下兼容安装方式壁挂式、支架式等自然参数节能、画质提升输入接口HDMIx3、VGAx2、4K高清x1、分量x1、PC AUDIOx2、RFx1、USBx3温度工作状态0～50℃储藏状态-20～70℃湿度工作状态20～80%储藏状态20～80%压力工作状态800～1114 hPa（海拔高度：0～2000m）储藏状态600～1114 hPa（海拔高度：0～4500m）产品功能说明★1、安全一体化设计，铝合金外框，机器面框前置式机械按键、机械按键采用嵌入式面框设计、不可以高处面框平面突起，确保在不同的环境下设备运行正常和自身的安全保护：a、安全防护设计，防撞伤设计，工业喷涂技术，光滑均匀，防尘，防潮处理，产品达到V-0阻燃等级要求，外观表面达到抗腐蚀性要求通过10级要求的盐雾试验；b、安全防雷设计，达到4kV 级别要求，信号端子口抗静电干扰确保外连设备间的信号稳定及设备安全；★2、液晶屏尺寸为≥100英寸；色彩度(最大)：16.77M 真彩色（双通道8bit）；显示屏类型: 3840*2160高清IPS液晶显示屏；亮度: ≥50360 cd/m2；对比度: ≥4000:1；视角（度）: 178°；计算机兼容性: VGA/SVGA/XGA/SXGA/UXGA；★3、多媒体功能接口：TV-USB×1（支持MPEG-2，MPEG-4，H.264编码，支持格式：avi、mp4、ts、trp、mkv、mov、mpg、rm、rmvb、dat、vob、mp3、wma、aac、m4a、jpg、jpeg、bmp、png），CVBS×2（A V×1），HDMI×3，VGA×1，PCAUDIO×1，YPBPR×1，RF×1，，可扩展TV-USB×1，RS232×1，VGA×2，PCAUDIO×2；★4、输出接口：A VOUT×1，COAX×1，EARPHONE×1，可扩展HDMI×1，VGA×1；★5、按键面板前置和后置USB≥1★6、电视接收配置：图像制式PAL, NTSC/SECAM(Option)；声音制式BG,DK,I,(M/N,L,L Option)，频道存储：200个★7、高清信号接入, 即插即用，支持Windows8\7\Vista\XP\2003\2000\CE、Linux、MacOS 等操作系统，显示分辨率为1920X1080，响应时间：5ms；定位精度：±1.5mm；具有自动休眠功能，在不工作状态6分钟后进入休眠状态，延长使用寿命，该时间可以设置；★8、内置两个箱体功放音箱，喇叭最大输出功率15瓦，音频特性: 平衡，自动音量控制，丽音/双语/环绕立体声，光纤模式，均衡器。
对于行内的人来说触摸一体机可能已经很熟悉了，但是对于普通人来说触摸屏一体机缺还是个很新鲜的产品。
即使在生活中会补经意接触到、甚至使用过触摸屏一体机，但是却任然会觉得很陌生，今天将为你总结常见的触摸屏一体机尺寸一机选择尺寸的参考标准。
触摸屏一体机大小
市场是常见的触摸屏一体机机尺寸有42、55、65、70、84、98寸，下面给出标准触摸屏一体机尺寸具体大小。
42寸触摸屏一体机：1046（宽）*635（高）*76（厚）mm
55寸触摸屏一体机：1338（宽）*810（高）*79（厚）mm
65寸触摸屏一体机：1566（宽）*940（高）*79（厚）mm
70寸触摸屏一体机：1692（宽）*1014（高）*94（厚）mm
84寸触摸屏一体机：2001.5（宽）*1186.5（高）*90（厚）mm
98寸触摸屏一体机：2245.4（宽）*1321.8高）*91.7（厚）mm
选择触摸屏一体机尺寸的参考标准
需要注意的是，在选择触摸屏一体机尺寸的时候，常常需要根据使用人数而定。
来学校来说，幼儿园人数较少，可以考虑选择42、55的小尺寸的触摸屏一体机，而一般的初高中多会选择65、70寸触摸屏一体机。
84、98尺寸的触摸屏一体机学校采购相对较少，因为价格过高，商用和会议室用的更多些。
另外，也可以根据预算来选择触摸屏一体机的尺寸，一般而言尺寸越大，价格就会越高。
如果因为预算有限的话，可以选择小一号的尺寸的触摸屏一体机。
触摸屏一体机产品使用说明书--V1.2适用于以下型号：4.3寸7寸WS4312R WS7020RWS4312T WS7020TWS4320R WS7040RWS4320T WS7040TWS4322R WS7048RWS4322T WS7048T产品目录第一章产品概述 (1)1.1产品概述 (1)1.2基本参数 (1)1.3外形尺寸及安装方法.............................2-3第二章产品展示 (4)2.1产品主要硬件说明 (4)2.2产品效果图 (5)第三章触摸屏参数及编程说明 (6)3.1触摸屏基本参数 (6)3.2触摸屏编程说明 (7)3.3触摸屏与PLC通讯说明 (7)第四章PLC电气设计参考 (8)4.1电源及功耗 (8)4.2232通讯口说明 (8)4.3485通讯口说明...................................8-94.4与变频或仪表通信 (10)4.5模拟量输入输出说明............................10-114.6时钟模块说明 (12)4.7PID运算指令说明 (12)4.8高速计数 (12)4.9高速脉冲输出与脉宽调制 (13)4.10中断说明 (13)4.11产品接线图 (14)第五章PLC编程参考 (15)5.1应用环境 (15)5.2元件号的分配和功能概要 (15)5.3特殊元件说明..................................15-165.4指令列表......................................16-185.5此版本不支持指令列表 (18)第六章常见问题及解决方案 (19)第七章保修条款 (19)第一章产品概述1.1产品概述触摸屏部分：·采用32-bit240MHz ARM9CPU，运算速度快。
·高清LCD屏，26万真彩显示；·4线工业电阻触摸屏（表面硬度4H）；·支持RS232/RS422/RS485三种通讯方式；·使用为胜HMIStudio软件编程。
液晶触摸一体机技术参数一、技术参数(一)基本配置1.显示屏：70英寸（不接受小于70寸的），原装进口液晶LED（A规屏），显示比例(16：9)，分辨率≥1920×1080，可视角度≥178°；2.防眩光处理：采用AG钢化玻璃（防眩光），减少玻璃反射光的影响。
反射率小于1%。
3.触摸技术：采用红外十点触控技术，支持10笔同时书写。
4.智能光控功能：整机能感应并自动调节屏幕亮度来达到在不同光照环境下的最佳显示效果。
5.边写边擦功能，支持用手指将画面缩放、漫游、握拳当板擦等手势识别功能。
6.输入接口：HDMI输入*4，USB TOUCH *2，TV USB输入*1个，VGA输入*1, PC AUDIO*1，YPbPr*1，AV输入*2，ANT（RF）*1 TV USB输入*4（含一路，一路USB3.0）、RJ45接口*1，SD卡插口*1，RS232接口*1，麦克风输入*1。
7.输出接口：Spdif/光纤输出*1、AV输出*1，声音输出端口*1。
8.内置WIFI模块：一体机内置WIFI模块。
9.前置按键：前面板不少于8个功能物理按键，其中包括安卓系统切换按键，可方便快速进行安卓和windows两种系统的切换，包括一键开关机键，方便快速开启和关掉一体机，为便于用户操作，防止按错，系统切换键下标注安卓图标，一键开关机键以红颜色进行区分。
10.屏幕校准定位: 支持4点、5点、9点、16点等多种方式。
11.有效区域内触摸：在触摸有效区域内，触摸笔在任何位置时，都能检测到触摸笔的信号。
12.抗静电功能：设备具备抗静电干扰功能，确保外联设备间的信号稳定及设备安全。
13.防撞击功能：用1000G以上的钢球在1米高度进行自由落体撞击试验，防护玻璃表面无损伤破裂。
14.防扭曲功能：即使损坏部分元器件或触摸屏扭曲变形达到10度，仍然可以多点触控，触摸屏抗扭曲，在部分元器件和机身分离的情况下仍可正常多点触控。
98⼨75⼨86⼨触摸⼀体机在会议中的作⽤？
随着科技智能的普及，⽣活⽤品已逐步实现触摸⼀体化。
同样的道理，在企业中也是如此，从简单的⼀个会议开始，75⼨86⼨98⼨触摸⼀体机⾛进会议室，让距离不在是问题。
为什么75⼨86⼨98⼨⼨触摸⼀体机在会议室如此受欢迎呢，主要除了其独特的触控⼀体机型外，它内置的会议电⼦⽩板软件让会议变得有⽣命⼒。
进⾏会议的时候不在是单⽅⾯的讲述，⽽成为集体的。
互动的⼀种会议交流⽅式。
因为有了98⼨86⼨75⼨触摸⼀体机，这样才能让会议充满娱乐性与舒适性。
⽽且因为触控⼀体机让整个企业的沟通的过程中，让整个会议达到⾼效。
86⼨98⼨触摸⼀体机让会议变得⽣动有趣，让办公变得⾼效智能。
在众多的产品，受到⽤户最多的赞扬，⽤品质感动客户，⽤智能赢得信任。
75⼨98⼨触摸⼀体机拥有宽⼤的胸怀能够让会议进了知识的海洋，可以让会议中的同伴们学到更多的会议以外的相关知识，这就是触控⼀体机的强⼤功能。
98⼨75⼨触摸⼀体机可以与电脑进⾏连接让整个会议达到科技感⼗⾜。
同时触控⼀体机还可以进⾏投屏互动，让会议达到便捷。
本说明书适用范围：M1 Pro Gen2 65英寸M1 Pro Gen2 75英寸M1 Pro Gen2 86英寸M1 Pro Gen2 98英寸First Edition (March 2022)第一次编辑（2022年5月）© Copyright Lenovo 2022保留所有权利。
联想产品、数据、计算机软件和服务完全以自费开发，并作为 47 C.F.R. 2.101 中定义的商品销售给政府机构，具有有限和受限的使用权、复制权和公布权。
有限和受限权利说明：如果产品、数据、计算机软件或服务依照美国总务管理局（GSA）合同提供，则其使用、复制或公开受到合同编号 GS-35F-05925 的规定的限制。
目录第 1 章 开始使用您的智慧互动大屏 (联想智慧互动大屏) ............................1-1装箱清单（配件）.............................................................................................................1-1产品接口..........................................................................................................................1-3连接电脑..........................................................................................................................1-3产品主要规格....................................................................................................................1-7 第2 章 探索您的智慧互动大屏 .................................................................2-1 OSD设置详解.................................................................................................................2-1如何使用遥控器...............................................................................................................2-4第3章 故障诊断 ...................................................................................3-1附录 A. 重要安全信息 ............................................................................A-1一般安全指南...................................................................................................................A-1维护................................................................................................................................A-2附录 B. 注意事项 ..................................................................................B-1附录 C. 服务与支持 ...............................................................................C-1线上技术支持...................................................................................................................C-1电话技术支持...................................................................................................................C-1附录 D. 合规信息 ..................................................................................D-1回收信息.........................................................................................................................D-1中国环境标志产品认证提示性说明...................................................................................D-1 China.RoHS合格评定制度标识......................................................................................D-1附录 E. 声明与商标 ................................................................................E-1商标................................................................................................................................E-1附录 F. 健康建议 ...................................................................................F-1第 1 章 开始使用您的智慧互动大屏 (联想智慧互动大屏)本用户指南包含智慧互动大屏的详细信息。
多媒体触控一体机技术参数关键信息项：1、屏幕尺寸与分辨率屏幕尺寸：＿___________________________分辨率：＿___________________________2、触控技术与精度触控技术类型：＿___________________________触控精度：＿___________________________3、显示性能亮度：＿___________________________对比度：＿___________________________色彩显示：＿___________________________4、处理器与内存处理器型号：＿___________________________内存容量：＿___________________________5、存储容量内置存储容量：＿___________________________可扩展存储类型与容量：＿___________________________ 6、操作系统操作系统版本：＿___________________________7、网络连接有线网络接口类型：＿___________________________无线网络支持类型：＿___________________________8、音频性能扬声器功率：＿___________________________音频输出接口类型：＿___________________________9、视频输入输出接口输入接口类型及数量：＿___________________________输出接口类型及数量：＿___________________________ 10、机身材质与外观尺寸机身材质：＿___________________________外观尺寸（长×宽×厚）：＿___________________________ 11 屏幕尺寸与分辨率111 多媒体触控一体机应提供多种屏幕尺寸选择，以满足不同使用场景的需求。
98寸教学会议上触控一体机前置按键前置接口触摸一体机构成部分以4K高清LG原装液晶屏模组，融创方圆红外真10点触摸屏、电脑：工业主板H81 CPU：i5内存：4G 硬盘：SSD128G，WI-FI安卓配置：安卓5.0以上操作系统2G+8G、WI-FI 、4K转接板、高清驱动板、大功耗电源、内置高音质音响功放、4KHDMI 高清线等集成在机身亚光磨砂边框，大气美观，纤薄坚韧又不失优雅，尽显商务之美全金属柜子里面支持使用Android/Windows操作系统双系统触摸一体机在桌面有快捷键自由切换应用。
什么是4K超高清分辨率？超高清4K分辨率触摸屏一体机指：
1、它的水平清晰度3840，垂直清晰度2160，宽高比16:9，总约830万像素
2、超高清4K是分辨率是2K投影机和高清电视1080P全高清的4倍，人可以看清画面中的每一个细节，每一个特写，得到一种身临其境的观感体验。
98寸交互式98寸触控一体机具有特点功能：
1、性能外观：采用全金属锻造亚光磨砂边框，大气美观，纤薄坚韧又不失优雅，尽显商务之美外观。
2、测试生产：每一个零配件全新原厂原包。
经过3*24小时产品质检，保证。
3、操作功能特点：支持微软多个版本操作界面系统，同时还支持安卓系统
4、具备功能：大屏同步手机平板互动控制（可选），界面上支持多点书写，反应灵敏，流畅，拖动图片、视频进行放大缩小，旋转，插入各文件报表批注书写，改动；保存；还可以做信息公开，4K片源播放，互动查询展示。
5、操作便捷应用：前置按键PC开机指示灯，TV开机/待机指示灯，遥控传感器，接收遥控信号，音量减，音量加，频道减，频道加，电视功能菜单，选择信号源，屏背光开关按钮，一体机一键开关机按钮、前置接口：HDMI、TOUCHUSB、USB。
6、多媒体接口，具有电影、音乐、图片和文本播放功能，支持U盘，USB移动硬盘，MP3，读卡器等USB 存储设备
融创方圆98寸高清查询触控一体机：
1、液晶屏：采用进口（LG）品牌原装A规全高清屏，性能稳定，分辨率3840*2160.亮度：500cd/㎡，对比度：1500:1，可视角度178°，无黑点，无白点。
（具备所有电视机，显示器接口）
2、红外触摸技术：真多点触摸屏：表面硬度莫氏7级，精准定位触摸，不漂移，不断线，书写流畅，操作手感好，触摸到边角，透光率：>95%，耐久性：承受超过6000 千万次以上的单点触摸。
3、采用原装进口品牌主机控制件出厂标配：主板：工业主板H81 CPU ：Intel i5 主频3.3GHz以上，硬盘容量：固态硬盘128G,内存容量:4G 工业电源（电脑配置根据客户要求配）
4、安卓操作系统高速四核以上，主频1.5Ghz以上 CPU：Mali-450MP内存2G 存储8G（具备HDMI接口，USB接口,TF卡读卡、VGA接口，AV接口等）
5、外观机身：进口铝合金/金属烤漆厚度≥1.5mm外形:新颖美观、尊贵；材质：进口金属烤漆，坚硬厚实，不易变形；表层处理：防锈、防腐、耐磨，不易沾污损坏；内部结构：布线规范整齐；外部结构：各部件模块与机柜结合紧密，布局合理，工艺精细；整机设计符合人体工程学设计，操作简单舒适。
98寸交互式触摸一体机可用于各大领域：
企业会议室、企业讨论室、学校课室、幼儿园课室、培训课室、培训现场、大型商场，大型商城，连锁专卖店，房地产，规划大厅，学校大厅，企业展厅，政务馆，证件大厅，电力公司，博物馆、科技馆、展览展示、企业展厅、婚礼、产品发布会，企业活动现场，公益活动现场，座谈会，见面会，年会等现场
大型商场，大型商城，连锁专卖店，房地产，规划大厅，学校大厅，企业展厅，政务馆，证件大厅，电力公司，博物馆、科技馆、展览展示、企业展厅、婚礼、产品发布会，企业活动现场，公益活动现场，座谈会，见面会，年会等现场。
