变桨故障代码解释

大唐陕西定边张家山风电场TW1500/82风力发电机组
故障列表说明
报警等级停机过程：
RE：紧急停机，安全链断开，变频器紧急脱网，变桨利用电池顺桨停机，需要人员去塔基手动复位安全链。

RP: 变桨利用电池顺桨停机，当瞬态有功功率小于10千瓦，变频器脱网。

RF: 变桨系统利用400V供电以10度每秒停机，当瞬态有功功率小于10千瓦，变频器脱网。

RN: 变桨系统利用400V供电以2度每秒停机，风机先降转速，再降转矩，当转速小于1010rpm且瞬态有功功率小于10千瓦，变频器脱网。

RG: 变频器故障停机过程，变桨系统利用400V供电以10度每秒停机，变频器已自动脱网。

RI: 启动时如果不排除此故障，机组待机，限制启动。

RW: 警告，不会引起停机。

RL: 日志，不会引起停机。

安全系统故障
变流器硬件报警
温度报警
振动：
制动器
润滑系统：
自动产生的报警：。

ICS新疆金风科技股份有限公司企业标准Q/JF金风1500kW 风力发电机组风机故障解释说明手册（verteco 变流、高澜水冷、Freqcon 变桨、硬件安全链）版 本：A0 编 制： 校 对： 审 核： 标准化： 批 准：新疆金风科技股份有限公司 发布目次前言 (3)Error_acceleration_nacelle_global----------机舱加速度故障 (4)Error_water_cooling_global---------------------冷却系统故障 (4)Error_ converter_global------------------------变流器故障 (14)Error_hydraulic_global-----------------------液压系统故障 (19)Error_yaw_mechanism_global---------------偏航故障 (20)Error_generator_global-----------------------------发电机故障 (22)Error_grid_global-----------------------------电网故障 (22)Error_fuse_global------------------------------------熔断器故障 (26)Error_ups_global-------------------------------------ups故障 (27)Error_profibus_global------------------------profibus总线故障 (29)Error_pitch_global----------------------------变桨故障 (33)Error_generator_speed_global------发电机转速故障 (50)Error_wind_measurement_global-----------风速仪和风向标故障 (56)Error_init_file_global-----------------------------初始化文件故障 (57)Error_stop_global-------------------------------停机故障 (57)Error_system_cpu_global------------------------------------ cpu故障 (58)error_ambient_temperature_global----------------------环境温度故障 (58)前言本解释说明只是对各个故障的进行简单的讲解，使人明白故障是在什么条件下发生的，发生后会有什么样的动作要求，对故障的处理起到一定的指导作用。

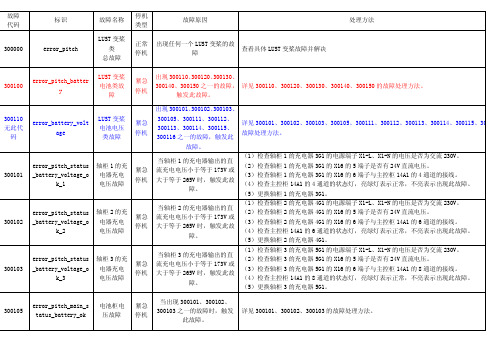

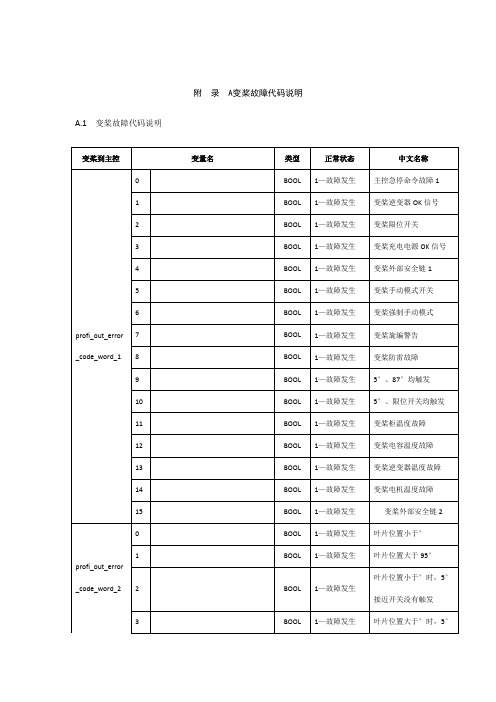

附录A变桨故障代码说明A.1变桨故障代码说明变桨故障代码说明（续1）变桨故障代码说明（续2）spare ARRAY[0..3]OF BYTE——————A.2变桨故障代码解析主控监控面板以及“f”故障文件中显示的变桨故障代码为十进制，需要把十进制数据转换成二进制数据，查看二进制数据位中为“1”的位数，对照变桨故障代码说明表找到故障代码的描述。

举例说明如下：a) 机组“f”故障文件如下图所示。

“profi_in_pitch_error_word1_3”故障代码为8；“profi_in_pitch_error_word3_1”故障代码为256。

b) profi_in_pitch_error_word1_1、profi_in_pitch_error_word2_1、profi_in_pitch_error_word3_1 这三个故障代码表示一号柜的3个故障编码；profi_in_pitch_error_word1_2、profi_in_pitch_error_word2_2、profi_in_pitch_error_word3_2这三个故障代码表示二号柜的3个故障编码；profi_in_pitch_error_word1_3、profi_in_pitch_error_word2_3、profi_in_pitch_error_word3_3这三个故障代码表示三号柜的3个故障编码。

c) “profi_in_pitch_error_word1_3”故障代码为8，转化成二进制为1000，从右往左数位数分别为第0位、第一位、第二位、第三位，可以看到第三位为“1”，即故障编码为：，对照变桨故障代码说明表，可以看到三号柜报的故障为：变桨充电电源OK信号丢失。

d) “profi_in_pitch_error_word3_1”故障代码为256，转化成二进制为100000000，从右往左数位数分别为第0位、第一位、第二位、第三位……,可以看到第八位为“1”，即故障编码为：，对照变桨故障代码说明表，可以看到一号柜报的故障为：超级电容电压U4不在和20V之间。

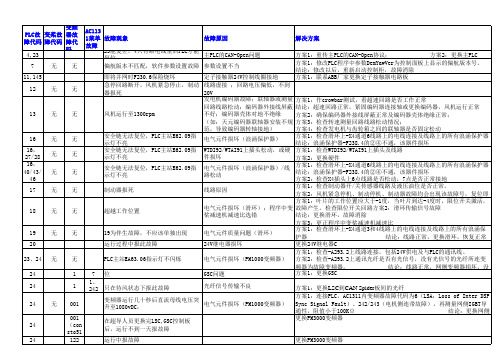

GE变桨系统集中性故障处理办法1 故障信息（1）故障代码：119pitch controller timeout变桨控制器超时，120communication fault pitch controller变桨控制器通讯错误。

（2）故障描述：119每150ms产生的轮毂通讯超时信号数量累计超过10个，120从变桨控制器发送过来的接收包发生6个通讯错误。

（3）故障现象：一般小风天报，单报119或120，可以复位掉，有时复位掉可转几个小时到几天不等，偶尔复位不掉，但一般会伴随其他变桨故障发生。

（4）故障分析：以上两个故障均属于同一类故障-通讯故障，即变桨控制器与PLC模块建立不了连接。

该通讯回路图如图1所示。

变桨通讯回路基本原理：在变桨系统的终端―变桨控制器5A1，和PLC 从站的通讯模块15A2之间，通过四个带屏蔽的通讯线，加上两端的过压保护模块5F1和15F1，经过滑环的20，21，23，24四个通道，来实现轮毂与顶柜之间的通讯。

若其中一组发送或者接收的数据包丢失6个以上，或者在150ms内的超时的数据包超过10个，就会报通讯故障。

2 相关图纸分析具体布局走线：从以上图纸来看，以变桨控制器发出信号给PLC为例：作为变桨控制器5A1的串口通讯模块发出的通讯线：7，9号点，（TX+，TX-）棕，橙两根线，经15F1模块的OUT（输出）侧的9，4号点，通过内部的保护回路，再由IN（输入）侧的9，4号点，经V10，V9两根线，连到滑环的20，21号点，作为PLC的接收的通讯线，经15F1模块的N（输入）侧的9，4号点，通过内部的保护回路，再经15F1模块的OUT（输出）侧的9，4号点，输入到从站的PLC通讯模块15A2的COM3的6，9号点上。

若该通道由变桨控制器发送数据包丢失6个以上，就会报120故障（变桨控制器通讯错误）。

而变桨控制器接收的两根线6，8号点的原理是一样的，若该通道变桨控制器接收的数据包在150ms内的超时的数据包超过10个，就会报119故障（变桨控制器超时）。

变桨系统集中培训目录一、读取故障字二、故障字解析三、故障字解释说明一、读取变桨故障字1、释义变桨故障字是每个桨叶向主控发送的3个故障字，其中每一位代表变桨内部的一种故障，采用BCD编码方式，即8421码。

高低位的顺序为0-15 。

2、获取方式配置面板的机组可以从面板上直观的读取变桨故障字如下图1所示，2#变桨柜故障字1的第4位触发，故障字2的第9、10位触发。

不配置面板的机组可以通过主控的网页监控或者通过故障F文件读取信息。

下图2所示为故障F文件读取的变桨故障字： 3号变桨柜故障字1为2。

下图3所示为网页监控变桨故障字的显示界面。

一、读取变桨故障字图1 面板显示变桨故障字示意图一、读取变桨故障字图2 故障文件显示变桨故障字示意图图3 网页监控显示变桨故障字示意图二、故障字解析1、面板显示的故障字直观的显示具体的故障字的故障位触发位置，从右向左依次数出故障触发位，对照故障字解释查找具体故障。

例如图1所示，面板显示2#变桨故障字1是第4位触发，对应故障解释为为变桨外部安全链1故障，故障字2第9、10位触发，对应故障解释分别为：1、2#叶片偏差大于3.5度，1、3#叶片偏差大与3.5度。

二、故障字解析2、主控网页监控以及故障F文件中显示的变桨故障代码为十进制，需要把十进制数据转换成二进制数据，查看二进制数据位中为“1”的位数，对照变桨故障代码说明表找到故障代码的描述。

“error_word1_pitchbox1”、“error_word2_pitchbox1”、“error_word3_pitchbox1”是1号柜的三个变桨故障字；“error_word1_pitchbox2”、“error_word2_pitchbox2”、“error_word3_pitchbox2”是2号柜的三个变桨故障字；“error_word1_pitchbox3”、“error_word2_pitchbox3”、“error_word3_pitchbox3”是3号柜的三个变桨故障字；二、故障字解析例如图2所示“error_code1_pitchbox3”故障代码为2，将故障字2转化成二进制数据为10，从右往左数位数分别为第0位、第1位，可以看到第1位为“1”，即故障编码为：1.1，查看变桨故障字对照表，可以看到三号柜报的故障为：变桨逆变器OK信号丢失。

附录A变桨故障代码说明A.1变桨故障代码说明变桨故障代码说明（续1）变桨故障代码说明（续2）变桨到主控变量名类型正常状态中文名称can_ac2驱动器状态信息state_word WORD——状态字motor frequency INT——电机频率(Hz)npot SINT——NPOT(V)alarm_flag USINT——警告标志motor_temp USINT——电机温度(℃)vacc USINT——VACC(V)motor_voltage SINT——电机电压(V)slip SINT——运行滑差(Hz)alarm_code USINT——警告代码display_alarm_code USINT——显示警告代码ac2_temp SINT——AC2温度(℃)battery_charge USINT——超级电容充电百分比(%) max_slip SINT——最大滑差(Hz)battery_voltage USINT——超级电容电压(V) spare_1BYTE——备用spare_2BYTE——备用motor_current SINT——电机电流(A)can_state BYTE——CAN状态can_quality1REAL——CAN质量1(%)can_quality2REAL——CAN质量2(%)spare ARRAY[0..3]OF BYTE——————A.2变桨故障代码解析主控监控面板以及“f”故障文件中显示的变桨故障代码为十进制，需要把十进制数据转换成二进制数据，查看二进制数据位中为“1”的位数，对照变桨故障代码说明表找到故障代码的描述。

举例说明如下：a) 机组“f”故障文件如下图所示。

“profi_in_pitch_error_word1_3”故障代码为8；“profi_in_pitch_error_word3_1”故障代码为256。

b) profi_in_pitch_error_word1_1、profi_in_pitch_error_word2_1、profi_in_pitch_error_word3_1 这三个故障代码表示一号柜的3个故障编码；profi_in_pitch_error_word1_2、profi_in_pitch_error_word2_2、profi_in_pitch_error_word3_2这三个故障代码表示二号柜的3个故障编码；profi_in_pitch_error_word1_3、profi_in_pitch_error_word2_3、profi_in_pitch_error_word3_3这三个故障代码表示三号柜的3个故障编码。
