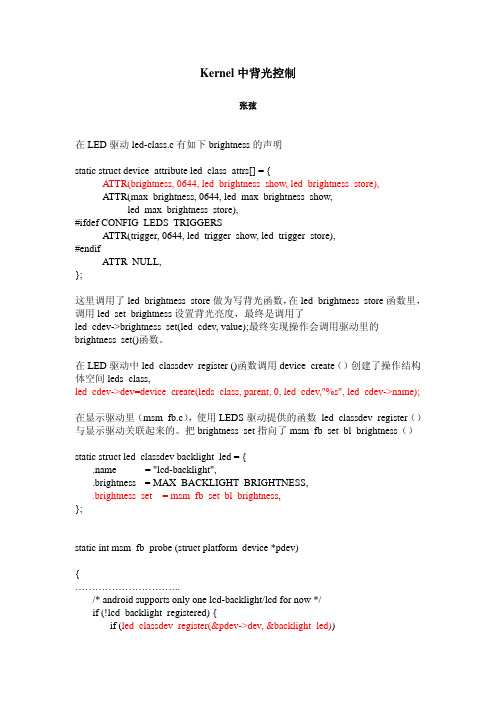

Kernel中背光控制张弦在LED驱动led-class.c有如下brightness的声明static struct device_attribute led_class_attrs[] = {__ATTR(brightness, 0644, led_brightness_show, led_brightness_store),__ATTR(max_brightness, 0644, led_max_brightness_show,led_max_brightness_store),#ifdef CONFIG_LEDS_TRIGGERS__ATTR(trigger, 0644, led_trigger_show, led_trigger_store),#endif__ATTR_NULL,};这里调用了led_brightness_store做为写背光函数，在led_brightness_store函数里，调用led_set_brightness设置背光亮度，最终是调用了led_cdev->brightness_set(led_cdev, value);最终实现操作会调用驱动里的brightness_set()函数。

在LED驱动中led_classdev_register ()函数调用device_create（）创建了操作结构体空间leds_class,led_cdev->dev=device_create(leds_class, parent, 0, led_cdev,"%s", led_cdev->name);在显示驱动里（msm_fb.c），使用LEDS驱动提供的函数 led_classdev_register（）与显示驱动关联起来的。

把brightness_set指向了msm_fb_set_bl_brightness（）static struct led_classdev backlight_led = {"lcd-backlight",.name =MAX_BACKLIGHT_BRIGHTNESS,.brightness =.brightness_set = msm_fb_set_bl_brightness,};static int msm_fb_probe (struct platform_device *pdev){…………………………../* android supports only one lcd-backlight/lcd for now */if (!lcd_backlight_registered) {if (led_classdev_register(&pdev->dev, &backlight_led))printk(KERN_ERR "led_classdev_register failed\n"); elselcd_backlight_registered = 1;}…………………………..}这样就把backlight_led 结构体指针传给了LEDS 驱动，所以LEDS 里的led_cdev->brightness_set 能调用到msm_fb_set_bl_brightness 实现背光控制通过函数msm_fb_register_driver ， msm_fb_probe ，led_classdev_register(&pdev->dev, &backlight_led);在backlight_led 结构体里，设置节点名称lcd-backlight 和控制接口。

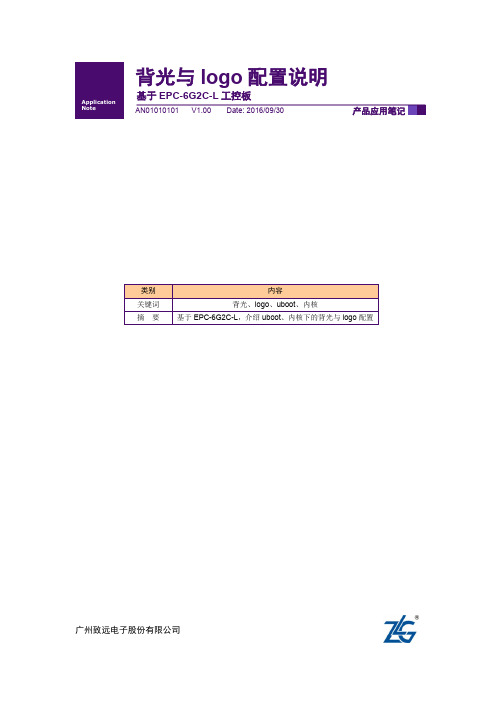

广州致远电子股份有限公司背光与logo 配置说明基于EPC-6G2C-L 工控板修订历史目录1. 适用范围 (1)2. 开发环境 (2)3. 技术实现 (3)3.1内核源码解压 (3)3.2Uboot源码解压 (3)3.3背光配置 (3)3.3.1Uboot中配置背光 (3)3.3.2内核中配置背光 (4)3.4待机模式配置 (4)3.4.1系统中设置待机 (4)3.4.2Uboot命令行中设置待机 (4)3.4.3Uboot源码中设置待机 (4)3.5Uboot启动阶段的logo配置 (5)3.5.1Uboot命令行中配置参数 (5)3.5.2源码中添加液晶参数 (6)3.5.3Logo图片更新 (6)3.6内核启动阶段的logo配置 (7)3.6.1制作ppm格式logo图片 (7)3.6.2Logo图片更新 (7)3.7系统液晶参数配置 (7)3.7.1新建设备树 (7)3.7.2修改Makefile文件 (8)3.7.3编译设备树源码 (8)3.8uboot编译与更新 (9)3.9内核编译与更新 (9)3.9.1脚本方式编译 (9)3.9.2独立命令编译 (10)3.9.3固件更新 (10)3.10液晶参数计算 (10)3.10.1水平时序 (11)3.10.2垂直时序 (12)3.10.3补充 (12)4. 免责声明 (13)1. 适用范围本文主要介绍在EPC-6G2C-L（M6G2C）上，配置uboot与内核的背光亮度，以及修改logo图片的功能。
