专题11实验22题专辑(新课标卷)-高三物理名校模拟金卷分项汇编(第01期)(原卷版)

物理（全国新课标卷01）-2024年高考押题预测卷一、单选题：本题共7小题，每小题4分，共28分 (共7题)第(1)题如图所示，真空中有一个三棱锥，三棱锥各边长均为，在A、三点分别放置电荷量为的正点电荷，现在要外加一个匀强电场，使点的场强为0，则匀强电场的场强为（ ）A．B．C．D．第(2)题关于下列三幅图的说法正确的是（ ）A．图甲中微粒越小，单位时间内受到液体分子撞击次数越少，布朗运动越明显B．图乙中峰值大的曲线对应的气体温度较高C．图丙中实验现象可以说明蜂蜡是晶体D．图丙中实验现象说明薄板材料各向同性，一定是非晶体第(3)题歼-20隐形战斗机的矢量发动机喷口可向不同方向转动以产生不同方向的推力。

已知发动机喷口面积为，喷射气体的密度为，产生的推力为，则发动机喷射气体的速度大小为（ ）A．B．C．D．第(4)题如图所示，晾晒衣服的绳子（可视为轻绳）固定在两根竖直杆A、B上，绳子的质量及衣架挂钩之间的摩擦均可忽略不计，衣服处于静止状态。

保持A杆及A杆上绳子的结点位置不动，则下列说法正确的是（ ）A．若保持绳子的长度、绳子与B杆的结点不变，将B杆缓慢向右移动，绳子上的拉力大小逐渐减小B．若保持绳子的长度、B杆的位置不变，将绳子与B杆的结点缓慢向上移动，绳子上的拉力大小逐渐增大C．若保持绳子的长度、B杆的位置不变，将绳子与B杆的结点缓慢向下移动，绳子上的拉力大小保持不变D．若只改变绳子的长度，绳子上的拉力大小可能保持不变第(5)题如图甲，套在长玻璃管上的线圈两端与电流传感器相连，将一强磁铁从竖直玻璃管上端由静止释放，电流传感器记录了强磁铁下落过程中线圈感应电流随时间变化的图像，如图乙所示，时刻电流为0，空气阻力不计，则（ ）A．时刻，穿过线圈磁通量的变化率最大B．时刻，强磁铁的加速度等于重力加速度C．若只增加强磁铁释放高度，则感应电流的峰值变小D．在到的时间内，强磁铁重力势能的减少量等于其动能的增加量第(6)题如图所示，间距的粗糙倾斜金属轨道与水平面间的夹角，在其顶端与阻值为2R的定值电阻相连，间距相同的光滑金属轨道固定在水平面上，两轨道都足够长且在AA′处平滑连接，AA′至DD′间是绝缘带，保证倾斜轨道与水平轨道间电流不导通。

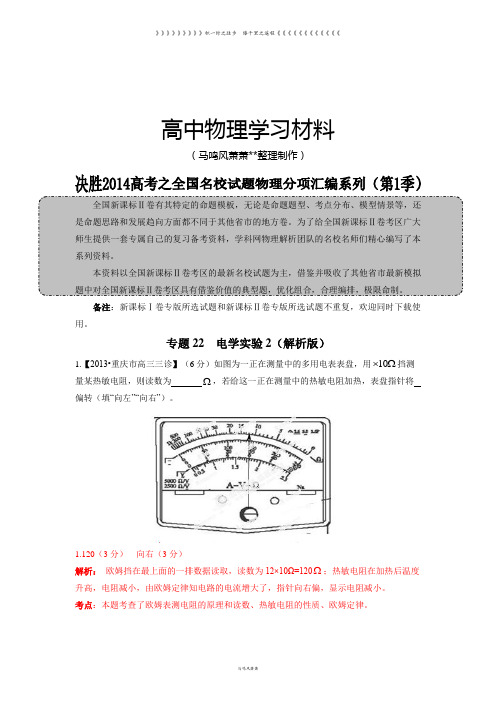

高中物理学习材料（马鸣风萧萧**整理制作）全国新课标Ⅱ卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。

为了给全国新课标Ⅱ卷考区广大师生提供一套专属自己的复习备考资料，学科网物理解析团队的名校名师们精心编写了本系列资料。

本资料以全国新课标Ⅱ卷考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对全国新课标Ⅱ卷考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

备注：新课标Ⅰ卷专版所选试题和新课标Ⅱ卷专版所选试题不重复，欢迎同时下载使用。

专题22 电学实验2（解析版）⨯Ω挡测1.【2013•重庆市高三三诊】（6分）如图为一正在测量中的多用电表表盘，用10量某热敏电阻，则读数为Ω，若给这一正在测量中的热敏电阻加热，表盘指针将偏转（填“向左”“向右”）。

1.120（3分）向右（3分）解析：欧姆挡在最上面的一排数据读取，读数为12×10Ω=120Ω；热敏电阻在加热后温度升高，电阻减小，由欧姆定律知电路的电流增大了，指针向右偏，显示电阻减小。

考点：本题考查了欧姆表测电阻的原理和读数、热敏电阻的性质、欧姆定律。

2.【2013•重庆市铜梁中学高三上期第四次月考】（7分）某同学用电压表和已知阻值的定值电阻，测量一节干电池的电动势E 和内电阻r .现提供如下器材：待测干电池一节，电压表（量程为0～3V 的理想电压表）一只，电阻0R （2.5Ω）一只，滑动变阻器R （15Ω，1A ）一只，开关1K 、开关2K ，导线若干。

只需测量一组E 、r 的值即可。

①请选出合理的器材完成该实验，请画出该实验的电路图。

②实验结果：E＝；r＝ .2. ① 电路如下图 （3分） ； ②E （2分） ，1202U U R U （2分）3.【2013·辽宁五校协作体高三冲刺考试】如图甲所示为某一测量电路，电源电压恒定。

闭合开关S ，调节滑动变阻器由最右端滑动至最左端，两电压表的示数随电流变化的图象如图乙所示，可知：_____（填“a ”或“b ”）是电压表V 2 示数变化的图象，电源电压为_____V ，电阻R l 阻值为_____Ω，变阻器最大阻值为_____Ω。

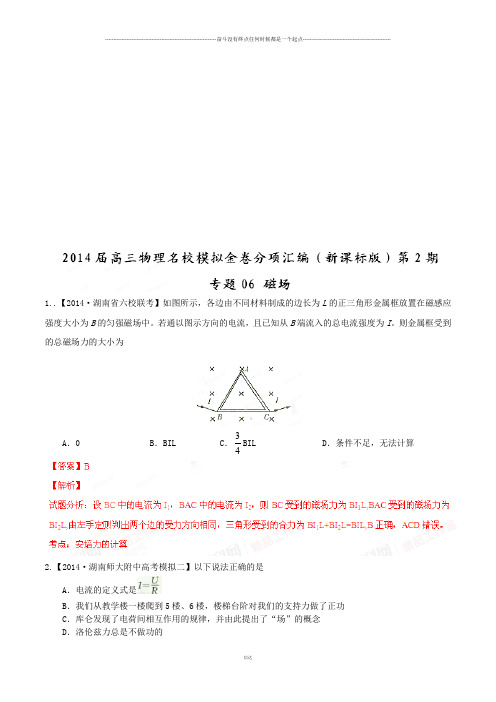

1..【2014·湖南省六校联考】如图所示，各边由不同材料制成的边长为L的正三角形金属框放置在磁感应强度大小为B的匀强磁场中。

若通以图示方向的电流，且已知从B端流入的总电流强度为I。

则金属框受到的总磁场力的大小为A．0 B．BIL C．34BIL D．条件不足，无法计算2.【2014·湖南师大附中高考模拟二】以下说法正确的是A．电流的定义式是B．我们从教学楼一楼爬到5楼、6楼，楼梯台阶对我们的支持力做了正功C．库仑发现了电荷间相互作用的规律，并由此提出了“场”的概念D．洛伦兹力总是不做功的3.【2014·湖南师大附中高考模拟二】图甲是回旋加速器的示意图，其核心部分是两个“D”形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源两极相连。

带电粒子在磁场中运动的动能E k随时间t的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列说法正确的是A．在B．高频电源的变化周期应该等于C．要使粒子获得的最大动能增大，可以增大“D”形盒的半径D．在磁感应强度B、“D”形盒半径R、粒子的质量m及其电荷量q不变的情况下，粒子的加速次数越多，粒子的最大动能一定越大4.【2014·吉林长春市吉大附中高三下期三模】如图所示，有一垂直于纸面向外的有界匀强磁场，磁场的磁感应强度为B，其边界为一等腰直角三角形（边界上有磁场），ACD为三角形的三个顶点，AC=AD=L。

今有一质量为m、电荷量为+q的粒子（不计重力），以速度2qBL=v从CD边上的某点P既垂直于CD边又垂直于磁场的方向射入，然后从AD边上某点Q射出，则有A．422DP-＜B．22DP+C．2DQ3L≤D．2DQ≤5.【2014·江西省景德镇市高三一模】如图所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向水平（图中垂直纸面向里），一带电油滴P恰好处于静止状态，则下列说法正确的是（）A．若仅撤去电场，P可能做匀加速直线运动B．若仅撤去磁场，P可能做匀加速直线运动C．若给P一初速度，P不可能做匀速直线运动D．若给P一初速度，P可能做匀速圆周运动6.【2014·山西省山大附中高三4月月考】如图所示，在重力、电场力和洛伦兹力作用下，一带电液滴做直线运动，下列关于带电液滴的电性和运动的说法不正确的是()A．液滴可能带负电B．液滴一定做匀速直线运动C．不论液滴带正电还是负电，运动轨迹为同一条直线D．液滴不可能在垂直电场的方向上运动7.【2014·陕西五校高三三模】如图所示，带负电的物块A放在足够长的不带电的绝缘小车B上，两者均保持静止，置于垂直于纸面向里的匀强磁场中，在t＝0时刻用水平恒力F向左推小车B.已知地面光滑，A、B接触面粗糙，A所带电荷量保持不变，下列四图中关于A、B的v－t图象及A、B之间摩擦力Ff—t图像大致正确的是8.【2014·江西省景德镇市高三一模】如图所示，在圆形区域内，存在垂直纸面向外的匀强磁场，ab是圆的一条直径。

2024届高考全真演练物理百所名校试模拟金卷（一）一、单选题 (共7题)第(1)题绳上质点P在外力作用下从平衡位置开始沿竖直方向做简谐运动，带动绳上各点依次上下振动。

振动传到质点Q时绳子上的波形如图所示。

已知波的传播速度为v，P、Q平衡位置间的距离为L，下列说法正确的是（ ）A．质点M此时向下振动B．质点P的振动周期为C．质点P开始振动的方向是向下的D．开始振动后，P、N两质点的振动步调总是一致第(2)题如图甲所示，在竖直方向的匀强磁场中，水平放置一圆形导体环，磁场的磁感应强度B随时间t变化的关系如图乙所示。

规定磁场竖直向上为正，导体环中电流沿顺时针方向（俯视）为正，导体环中感应电流随时间变化的图像正确的是（ ）A．B．C．D．第(3)题在一均匀介质中选取平衡位置在同一直线上的9个质点，相邻两质点间的距离均为，如图（a）所示，一列横波沿该直线向右传播，时到达质点1，质点1开始向下运动，振幅为，经过时间第一次出现如图（b）所示的波形。

则（ ）A．该波的周期为B．该波的波速为C．第9个质点开始振动的方向向上D．质点1在内运动的路程为第(4)题如下左图是用于研究光电效应的实验装置，右图是氢原子的能级结构。

实验发现跃迁到时发出的某种光照射左图实验装置的阴极时，发现电流表示数不为零，慢慢移动滑动变阻器触点c，发现电压表读数大于等于时，电流表读数为零，下列说法正确的是（）A．跃迁到的光电子动能为B．滑动变阻器触点c向a侧慢慢移动时，电流表读数会增大C．其他条件不变，一群氢原子处于能级跃迁发出的光，总共有3种光可以发生光电效应D．用不同频率的光子照射该实验装置，记录电流表恰好读数为零的电压表读数，根据频率和电压关系可以精确测量普朗克常数第(5)题在测定年代较近的湖泊沉积物形成年份时，常利用沉积物中半衰期较短的，其衰变方程为→Bi+X。

以下说法正确的是（）A．衰变方程中的X是电子B．为了精确测量时间，应该考虑温度变化对衰变的影响C．的结合能大于Bi的结合能D．1000个原子核经过一个半衰期后，还剩500个未衰变第(6)题如图甲所示，A、B是某点电荷电场中一条电场线上的两点，一个电子仅在静电力的作用下从A点运动到B点的图像如图乙所示。

2024届高考全真演练物理百所名校试模拟金卷（一）（基础必刷）学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图所示，一根长1m左右的空心铝管竖直放置，把一枚磁性比较强的小圆柱形永磁体从铝管上端放入管口，圆柱直径略小于铝管的内径。

让磁体从管口处由静止下落，磁体在管内运动时，没有跟铝管内壁发生摩擦。

有关磁体在铝管中下落的过程，下列说法可能正确的是（ ）A．磁体做自由落体运动B．磁体受到铝管中涡流的作用力方向先向上后向下C．磁体受到的合力方向一直向下D．磁体的机械能先增大后减小第(2)题20世纪人类最伟大的创举之一是开拓了太空的全新领域．现有一艘远离星球在太空中直线飞行的宇宙飞船，为了测量自身质量，启动推进器，测出飞船在短时间Δt内速度的改变为Δv，和飞船受到的推力F（其它星球对它的引力可忽略）．飞船在某次航行中，当它飞近一个孤立的星球时，飞船能以速度v，在离星球的较高轨道上绕星球做周期为T的匀速圆周运动．已知星球的半径为R，引力常量用G表示．则宇宙飞船和星球的质量分别是（）A．，B．，C．，D．，第(3)题如图所示，静止的核发生α衰变后生成反冲Th核，两个产物都在垂直于它们的速度方向的匀强磁场中做匀速圆周运动，下列说法错误的是（ ）A．衰变方程可表示为B ．Th 核和α粒子的圆周轨道半径之比为1∶45C ．Th 核和α粒子的动能之比为1∶45D ．Th 核和α粒子在匀强磁场中旋转的方向相同第(4)题真空中三个固定的点电荷甲、乙、丙，电性如图所示，则下面四幅图中表示点电荷丙所受静电力的合力方向可能正确的是A ．B ．C ．D ．第(5)题某兴趣小组模拟避雷针周围电场的等势面分布如图所示，相邻等势面间的电势差相等。

2024届高考物理核心考点百所名校试模拟金卷（一）一、单项选择题：本题共8小题，每小题3分，共24分，在每小题给出的答案中，只有一个符合题目要求。

(共8题)第(1)题某小组制作了一对近距离的共轴平行闭合线圈M、N，研究线圈M中的电流在线圈N中产生的感应电流情况，则（ ）A．当M中电流增大时，N中会产生感应电流B．当M中电流保持不变时，N中会产生感应电流C．当M中通有电流时，N中一定有同方向的感应电流D．当M中通有电流时，N中一定有反方向的感应电流第(2)题两个电荷量分别为q1和q2的点电荷固定在x轴上的a、b两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中c为ab连线上电势最低的点。

取无穷远处电势为0，则下列说法正确的是（ ）A．两点电荷均带正电，且B．a、c两点间电场方向沿x轴负方向C．负电荷从a移到b的过程中，电势能先增大后减小D．a、c两点间沿x轴正方向的电场强度先增大后减小第(3)题如图所示为洛伦兹力演示仪的示意图。

电子枪发出的电子经电场加速后形成电子束，玻璃泡内充有稀薄的气体，在电子束通过时能够显示电子的径迹，励磁线圈能够产生垂直纸面向里的匀强磁场。

下列说法正确的是（ ）A．仅增大励磁线圈中的电流，运动径迹的半径变小B．仅增大励磁线圈中的电流，电子运动的周期将变大C．仅升高电子枪加速电场的电压，运动径迹的半径变小D．仅升高电子枪加速电场的电压，电子运动的周期将变大第(4)题如图所示，把头发碎屑悬浮在蓖麻油里，加上电场后可模拟点电荷周围电场线。

图中A、B两点的电场强度分别为，电势分别为。

两个试探电荷放在A、B两点时电势能分别为，所受静电力分别为，则（ ）A．B．C．D．第(5)题据报道，中国科学院上海天文台捕捉到一个“四星系统”。

两种可能的四星系统构成如图所示，第一种如甲所示，四颗星稳定地分布在正方形上，均绕正方形中心做匀速圆周运动，第二种如乙所示，三颗星位于等边三角形的三个顶点上，第四颗星相对其他三星位于三角形中心，位于顶点的三颗星绕三角形中心运动。

2024届高考全真演练物理百所名校试模拟金卷（一）（基础必刷）一、单项选择题（本题包含8小题，每小题4分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题如图，两个电荷量都为Q的正、负点电荷固定在A、B两点，AB连线中点为O。

现将另一个电荷量为+q的试探电荷放在AB连线的中垂线上距O为x的C点，沿某一确定方向施加外力使试探电荷由静止开始沿直线从C点加速运动到O点，不计重力，则此过程中（ ）A．施加的外力沿CO方向B．试探电荷受到的电场力一直变小C．试探电荷做加速度增大的加速运动D．试探电荷的电势能逐渐增加第(2)题如图所示，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环心与两导线距离相等，环的直径小于两导线间距离，图中1、2和3为金属环做转动时的转动轴，轴1到两导线距离相等。

两导线中通有图示方向相同的恒定电流I，则当环（ ）A．绕轴1转动时，环中会产生感应电流B．绕轴2转动时，环中会产生感应电流C．绕轴3转动时，环中会产生感应电流D．向左平移时，环中会产生感应电流第(3)题随着“天问一号”的发射我国已开启了探索火星的奥秘。

假设太阳系的行星环绕太阳运行的轨道均视为匀速圆周运动，火星与地球的半径之比约为、质量之比约为，火星环绕太阳一圈相当于地球环绕太阳两圈，地球表面的重力加速度，火星和地球均为质量分布均匀的球体，则下列说法正确的是（ ）A．“天问一号”的发射速度介于与之间B．火星表面的重力加速度约为C．火星与地球环绕太阳的向心力之比约为D．火星与地球的第一宇宙速度之比约为第(4)题A、B两个小球分别用长为，的细绳悬挂在同一竖直方向上的两点，现使两球在水平面内做圆周运动，且角速度均缓慢增大，当两球刚好运动到相同高度时，A、B两球运动半径分别为、，此时两球离地高度为，重力加速度g已知，则下列说法正确的是（ ）A．在角速度缓慢增大的过程中两绳的拉力始终不变B．当小球运动半径为、时，剪断细绳，两小球落地前瞬间重力的瞬时功率一定不同C．此时B球的速度为D．此时两球的周期比为第(5)题如图所示，质量分别为m和M的两长方体物块P和Q，叠放在倾角为θ的固定斜面上。

2024届辽宁省名校联盟高三一模模拟（调研卷）全真演练物理试题（一）一、单选题：本题共7小题，每小题4分，共28分 (共7题)第(1)题图甲为家用燃气灶点火装置的电路原理图，直流电通过转换器转换为图乙所示的正弦交流电加在理想变压器的原线圈上，原、副线圈的匝数分别为，电压表为理想电压表。

当两点火针间电压大于5000V时会产生电火花进而点燃燃气。

闭合开关S，下列说法正确的是（ ）A．电压表的示数为B．副线圈输出交流电压的频率为100HzC．若能点燃燃气则D．若能点燃燃气则两点火针间电压的有效值一定大于5000V第(2)题某横截面为“<”形带电导体右侧的电场线或等势线（若为等势线，则相邻等势线之间的电势差相等）如图中实线所示，其中a、b是同一条实线上的两点，c是另一条实线上的一点，d是导体尖角右侧表面附近的一点。

下列说法正确的是（ ）A．实线表示电场线B．a点的电势一定低于c点的电势C．c点的电场强度大于d点的电场强度D．点电荷从a点到c点再到b点的过程中，电场力做的功不为零第(3)题一持续传播了较长时间的简谐波在时的波形图如图所示。

已知波上处的P点振动周期为2s，时位于平衡位置且向上运动.则（）A．波沿x轴正方向传播B．处的质点在时的纵坐标2.5cmC．处的质点在时的运动方向沿y轴负方向D．在0到3s时间内P质点通过的路程为30m第(4)题天然放射性元素（钍）经过一系列衰变后变成（铅），下列说法正确的是（ ）A．衰变过程共有6次α衰变和5次β衰变B．有6个中子转变为质子C．的比结合能比的比结合能大D．在高温高压下可缩短的半衰期第(5)题用注射器将一段空气（可视为理想气体）封闭，操作注射器实现气体按如图的变化。

下列说法正确的是（ ）A．，所有分子热运动的动能都增大B．，气体吸收的热量等于气体对外做的功C．，气体的压强先增大后减小D．状态时，单位时间内与注射器单位面积碰撞的分子数比状态时多第(6)题如图，汽缸放置在水平地面上，用质量为、截面积为S的活塞封闭一定质量的气体。

实验专题（力学、电学、其他）1、力学实验1.[2024·甘肃卷] 用图甲所示实验装置探究外力一定时加速度与质量的关系.(1)以下操作正确的是 . A .使小车质量远小于槽码质量 B .调整垫块位置以补偿阻力C .补偿阻力时移去打点计时器和纸带D .释放小车后立即打开打点计时器(2)保持槽码质量不变,改变小车上砝码的质量,得到一系列打点纸带.其中一条纸带的计数点如图乙所示,相邻两点之间的距离分别为S 1,S 2,…,S 8,时间间隔均为T.下列加速度算式中,最优的是 . A .a =17S 8-S 7T 2+S 7-S 6T 2+S 6-S 5T 2+S 5-S 4T 2+S 4-S 3T 2+S 3-S 2T 2+S 2-S 1T2B .a =16S 8-S 62T 2+S 7-S 52T 2+S 6-S 42T '2+S 5-S 32T 2+S 4-S 22T 2+S 3-S 12T 2C .a =15S 8-S 53T 2+S 7-S 43T 2+S 6-S 33T 2+S 5-S 23T 2+S 4-S 13T 2D .a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2(3)以小车和砝码的总质量M 为横坐标,加速度的倒数1a为纵坐标,甲、乙两组同学分别得到的1a -M 图像如图丙所示.由图可知,在所受外力一定的条件下,a 与M 成 (填“正比”或“反比”);甲组所用的 (填“小车”“砝码”或“槽码”)质量比乙组的更大.1.(1)B (2)D (3)反比 槽码[解析] (1)为了使小车所受的合外力大小近似等于槽码的总重力,故应使小车质量远大于槽码质量,故A 错误;为了保证小车所受细线拉力等于小车所受合力,则需要调整垫块位置以补偿阻力,也要保持细线和长木板平行,故B 正确;补偿阻力时不能移去打点计时器和纸带,需要通过纸带上点迹是否均匀来判断小车是否做匀速运动,故C 错误;根据操作要求,应先打开打点计时器再释放小车,故D 错误.(2)根据逐差法可知S 5-S 1=4a 1T 2,S 6-S 2=4a 2T 2,S 7-S 3=4a 3T 2,S 8-S 4=4a 4T 2,联立可得小车加速度表达式为a =14S 8-S 44T 2+S 7-S 34T 2+S 6-S 24T 2+S 5-S 14T 2,此方法用到了纸带上的所有数据,故选D .(3)根据图像可知1a 与M 成正比,故在所受外力一定的条件下,a 与M 成反比;设槽码的质量为m ,则由牛顿第二定律得mg =(m +M )a ,化简可得1a =1mg ·M +1g ,故斜率越小,槽码的质量m 越大,由图可知甲组所用的槽码质量比乙组的更大.2.[2024·广东卷] 下列是《普通高中物理课程标准》中列出的三个必做实验的部分步骤,请完成实验操作和计算.(1)图甲是“探究加速度与物体受力、物体质量的关系”实验装置示意图.图中木板右端垫高的目的是 .图乙是实验得到的纸带一部分,每相邻两计数点间有四个点未画出,相邻计数点的间距已在图中给出.打点计时器电源频率为50 Hz,则小车的加速度大小为 m/s 2(结果保留3位有效数字).(2)在“长度的测量及其测量工具的选用”实验中,某同学用50分度的游标卡尺测量一圆柱体的长度,示数如图丙所示,图丁为局部放大图,读数为 cm .(3)在“用双缝干涉实验测量光的波长”实验调节过程中,在光具座上安装光源、遮光筒和光屏.遮光筒不可调节.打开并调节 ,使光束沿遮光筒的轴线把光屏照亮.取下光屏,装上单缝、双缝和测量头.调节测量头,并缓慢调节单缝的角度直到目镜中观察到 .2.(1)平衡摩擦力 2.86 (2)4.122 (3)光源 清晰的干涉条纹[解析] (1)“探究加速度与物体受力、物体质量的关系”实验中,图中木板右端垫高的目的是平衡摩擦力;打点计时器打点的周期T =1f =150 s=0.02 s,因为纸带上每相邻两计数点间有四个点未画出,故纸带上每相邻两计数点间的时间间隔为Δt =5T =0.1 s,由逐差法可得小车的加速度大小为a =Δx (Δt )2=[(16.29+13.43+10.59)-(7.72+4.88+2.01)]×10-2(3×0.1)2m/s 2≈2.86 m/s 2.(2)根据游标卡尺读数规则,读数为41 mm+11×0.02 mm=41.22 mm=4.122 cm .(3)在“用双缝干涉实验测量光的波长”实验中,安装完元件后,应打开并调节光源,使光束沿轴线照亮光屏.取下光屏,装上单缝、双缝和测量头,调节测量头,并缓慢调节单缝的角度直到目镜中观察到清晰的干涉条纹.3.[2024·海南卷] 水平圆盘上紧贴边缘放置一密度均匀的小圆柱体,如图甲所示,图乙为俯视图,测得圆盘直径D =42.02 cm,圆柱体质量m =30.0 g,圆盘绕过盘心O 的竖直轴匀速转动,转动时小圆柱体相对圆盘静止.甲乙丙为了研究小圆柱体做匀速圆周运动时所需要的向心力情况,某同学设计了如下实验步骤: (1)用秒表测圆盘转动10周所用的时间t =62.8 s,则圆盘转动的角速度ω= rad/s(π取3.14).(2)用游标卡尺测量小圆柱体不同位置的直径,某次测量的示数如图丙所示,该读数d = mm,多次测量后,得到平均值恰好与d 相等.(3)写出小圆柱体所需向心力表达式F = (用D 、m 、ω、d 表示),其大小为 N(保留2位有效数字).3.(1)1 (2)16.1 (3)mω2·(D -d )26.1×10-3[解析] (1)圆盘转动10周所用的时间t =62.8 s,则圆盘转动的周期为T =62.810s=6.28 s,根据角速度与周期的关系有ω=2πT =1 rad/s .(2)根据游标卡尺的读数规则有1.6 cm+1×0.1 mm=16.1 mm . (3)小圆柱体做圆周运动的半径为r =D -d2,则小圆柱体所需向心力表达式F =mω2·(D -d )2,代入数据得F ≈6.1×10-3 N .4.[2024·海南卷] 为验证两个互成角度的力的合成规律,某组同学用两个弹簧测力计、橡皮条、轻质小圆环、木板、刻度尺、白纸、铅笔、细线和图钉等器材,按照如下实验步骤完成实验:a.用图钉将白纸固定在水平木板上;b.如图甲、乙所示,橡皮条的一端固定在木板上的G点,另一端连接轻质小圆环,将两细线系在小圆环上,细线另一端系在弹簧测力计上,用两个弹簧测力计共同拉动小圆环到某位置,并标记圆环的圆心位置为O点,拉力F1和F2的方向分别过P1和P2点,大小分别为F1=3.60 N、F2=2.90 N;撤去拉力F1和F2,改用一个弹簧测力计拉动小圆环,使其圆心到O点,在拉力F的方向上标记P3点,拉力的大小为F=5.60 N.请完成下列问题:(1)在图乙中按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F'.(2)比较F和F',写出可能产生误差的两点原因.4.(1)如图所示(2)①没有做到弹簧测力计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计[解析] (1)按照给定的标度画出F1、F2和F的图示,然后按平行四边形定则画出F1、F2的合力F',如图所示.(2)F和F'不完全重合的误差可能是:①没有做到弹簧测力量计、细线、橡皮条都与木板平行;②读数时没有正视弹簧测力计.5.[2024·江西卷] 某小组探究物体加速度与其所受合外力的关系.实验装置如图1所示,水平轨道上安装两个光电门,小车上固定一遮光片,细线一端与小车连接,另一端跨过定滑轮挂上钩码.(1)实验前调节轨道右端滑轮高度,使细线与轨道平行,再适当垫高轨道左端以平衡小车所受摩擦力.(2)小车的质量为M1=320 g.利用光电门系统测出不同钩码质量m时小车加速度a.钩码所受重力记为F,作出a-F图像,如图2中图线甲所示.(3)由图线甲可知,F较小时,a与F成正比;F较大时,a与F不成正比.为了进一步探究,将小车的质量增加至M2=470 g,重复步骤(2)的测量过程,作出a-F像,如图2中图线乙所示.(4)与图线甲相比,图线乙的线性区间,非线性区间.再将小车的质量增加至M3=720 g,重复步骤(2)的测量过程,记录钩码所受重力F与小车加速度a,如下表所示(表中第9~14组数据未列出).序号12345钩码所受重力0.0200.0400.0600.0800.100F/(9.8 N)小车加速度0.260.550.821.081.36a/(m·s-2)序号6789~1415钩码所受重力0.1200.1400.160…0.300F/(9.8 N)小车加速度1.671.952.20…3.92a/(m·s-2)(5)请在图2中补充描出第6至8三个数据点,并补充完成图线丙.(6)根据以上实验结果猜想和推断:小车的质量 时,a 与F 成正比.结合所学知识对上述推断进行解释:.5.(4)较大 较小 (5)如图所示(6)远大于钩码的质量 对钩码根据牛顿第二定律有F -F T =ma ,对小车根据牛顿第二定律有F T =Ma ,联立解得F =(M +m )a ,变形得a =1M+mF ,当m ≪M 时,可认为m +M ≈M ,则a =1MF ,即a 与F成正比[解析] (4)根据题图2分析可知,与图线甲相比,图线乙的线性区间较大,非线性区间较小.(5)在坐标系中进行描点,结合其他点用平滑的直线连接各点,使尽可能多的点在线上,不在线上的点均匀地分布在线的两侧.作出图线丙如图所示.2、电学实验1.[2024·安徽卷] 某实验小组要将电流表G(铭牌标示:I g=500 μA,R g=800 Ω)改装成量程为0~1 V和0~3 V的电压表,并用标准电压表对其进行校准.选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材,按图甲所示连接电路,其中虚线框内为改装电路.(1)开关S1闭合前,滑片P应移动到(填“M”或“N”)端.(2)根据要求和已知信息,电阻箱R1的阻值已调至1200 Ω,则R2的阻值应调至Ω.(3)当单刀双掷开关S2与a连接时,电流表G和标准电压表V的示数分别为I、U,则电流表G 的内阻可表示为.(结果用U、I、R1、R2表示)(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,经排查发现电流表G 内阻的真实值与铭牌标示值有偏差,则只要即可.(填正确答案标号)A.增大电阻箱R1的阻值B.减小电阻箱R2的阻值C.将滑动变阻器的滑片P向M端滑动(5)校准完成后,开关S2与b连接,电流表G的示数如图乙所示,此示数对应的改装电压表读数为V.(保留2位有效数字)1.(1)M(2)4000(3)U-R1-R2(4)A(5)0.86I[解析] (1)由图可知,该滑动变阻器采用分压式接法,为了保护仪表安全,在开关S1闭合前,滑片P应移到M端;(2)当开关S2接b时,电压表量程为0~1 V,根据欧姆定律有U1=I g(R g+R1),当开关S2接a时,电压表量程为0~3 V,根据欧姆定律有U2=I g(R g+R1+R2),其中R1=1200 Ω,联立解得R2=4000 Ω; (3)当开关S2接a时,根据欧姆定律有U=I(R g+R1+R2),则电流表G的内阻可表示为R g=U-R1-R2;I(4)校准电表时,发现改装后电压表的读数始终比标准电压表的读数偏大,可知电流表G内阻的真实值小于铭牌标示值,根据闭合电路的欧姆定律知,可以增大两电阻箱的阻值.故选A. (5)根据闭合电路欧姆定律可得U V=I A(R g+R1)=430×10-6×(800+1200) V=0.86 V.2.[2024·甘肃卷] 精确测量干电池电动势和内阻需要考虑电表内阻的影响.可用器材有:电压表(量程0~1.5 V,内阻约为1.5 kΩ)、电流表(量程0~0.6 A)、滑动变阻器、开关、干电池和导线若干.某小组开展了以下实验.甲乙(1)考虑电流表内阻影响①用图甲所示电路测量电流表的内阻.从图乙电压表和电流表读数可得电流表内阻R A=Ω(保留2位有效数字).②用图丙所示电路测量干电池电动势和内阻.电压表读数、电流表读数、干电池内阻和电流表内阻分别用U、I、r和R A表示.则干电池电动势E=U+(用I、r和R A表示).③调节滑动变阻器测得多组电表读数,作出图丁所示的U-I图像.则待测干电池电动势E= V(保留3位有效数字)、内阻r=Ω(保留1位小数).丁(2)考虑电压表内阻影响该小组也尝试用图戊所示电路测量电压表内阻,但发现实验无法完成.原因是.A.电路设计会损坏仪器B.滑动变阻器接法错误C.电压太大无法读数D.电流太小无法读数2.(1)①1.0②I(r+R A)③1.401.0(2)D[解析] (1)①由图乙可知,电压表读数为U=0.60 V,电流表读数为I=0.58 A,根据欧姆定律可得电流表内阻为R A=UI =0.600.58Ω≈1.0 Ω;②由闭合电路欧姆定律可知,干电池电动势的表达式为E=U+I(r+R A);③根据E=U+I(r+R A)变形得到U=-(r+R A)I+E,根据图像可知,纵截距b=E=1.40 V,斜率的绝对值|k|=r+R A=1.40-1.000.20-0Ω=2.0 Ω,所以待测干电池电动势为E=1.40 V,内阻为r=1.0 Ω.(2)由于将电压表串联接在电路中,电压表内阻很大,电路中电流太小,故无法完成实验的原因可能是电流太小无法读数,故选D.3.[2024·广东卷] 某科技小组模仿太阳能发电中的太阳光自动跟踪系统,制作光源跟踪演示装置,实现太阳能电池板方向的调整,使电池板正对光源.图甲是光照方向检测电路.所用器材有:电源E(电动势3 V);电压表V1和V2(量程均有0~3 V 和0~15 V,内阻均可视为无穷大);滑动变阻器R;两个相同的光敏电阻R G1和R G2;开关S;手电筒;导线若干.图乙是实物图.图中电池板上垂直安装有半透明隔板,隔板两侧装有光敏电阻,电池板固定在电动机转轴上.控制单元与检测电路的连接未画出.控制单元对光照方向检测电路无影响.请完成下列实验操作和判断.(1)电路连接.图乙中已正确连接了部分电路,请完成虚线框中滑动变阻器R、电源E、开关S和电压表V1间的实物图连线.(2)光敏电阻阻值与光照强度关系测试.①将图甲中R的滑片置于端,用手电筒的光斜照射到R G1和R G2,使R G1表面的光照强度比R G2表面的小.②闭合S,将R的滑片缓慢滑到某一位置.V1的示数如图丙所示,读数U1为V,V2的示数U2为1.17 V.由此可知,表面光照强度较小的光敏电阻的阻值(选填“较大”或“较小”).③断开S.(3)光源跟踪测试.①将手电筒的光从电池板上方斜照射到R G1和R G2.②闭合S,并启动控制单元.控制单元检测并比较两光敏电阻的电压,控制电动机转动.此时两电压表的示数U1<U2,图乙中的电动机带动电池板(填“逆时针”或“顺时针”)转动,直至时停止转动,电池板正对手电筒发出的光.3.(1)如图所示(2)①b②1.63(1.61~1.65均可)较大(3)②逆时针U1=U2(或R G1=R G2)[解析] (1)由题图甲可知,V1测R G1两端电压,V2测R G2两端电压,滑动变阻器采用分压式接法,由题图乙可知,此时V2已并联在R G2两端,V1未并联在电路中,故应将V1的“3”接线柱连到滑动变阻器右上接线柱处,滑动变阻器分压式接入电路中.(2)①从安全性角度考虑,一开始应将题图甲中R的滑片置于b端,使两个电压表的示数均为零.②由题图丙知电压表的分度值为0.1 V,根据读数原则需估读到0.1 V的下一位,读数为1.63 V.由串联电路中电流相等,电阻之比等于电压之比,可知电压较大时对应的电阻较大.由题图甲知,V1测R G1两端电压,V2测R G2两端电压,且U1>U2,则R G1>R G2,由①可知R G1表面的光照强度比R G2表面的小,说明表面光照强度较小的光敏电阻的阻值较大.(3)②U1<U2,说明R G1电阻小,对应光照强度大,而R G2电阻大,对应光照强度小,因此光是从左上方斜向右下方照射,所以应逆时针转动电池板,使光线和太阳能电池板垂直,直至U1=U2时停止转动,此时R G1=R G2,两板对应光照强度相同,电池板正对手电筒发出的光.4.[2024·广西卷] 某同学为探究电容器充、放电过程,设计了图甲实验电路.器材如下:电容器,电源E(电动势6 V,内阻不计),电阻R1=400.0 Ω,电阻R2=200.0 Ω,电流传感器,开关S1、S2,导线若干.实验步骤如下:(1)断开S1、S2,将电流传感器正极与a节点相连,其数据采样频率为5000 Hz,则采样周期为s;(2)闭合S 1,电容器开始充电,直至充电结束,得到充电过程的I -t 曲线如图乙,由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为 mA(结果保留3位有效数字);(3)保持S 1闭合,再闭合S 2,电容器开始放电,直至放电结束,则放电结束后电容器两极板间电压为 V;(4)实验得到放电过程的I -t 曲线如图丙,I -t 曲线与坐标轴所围面积对应电容器释放的电荷量为0.018 8 C,则电容器的电容C 为 μF .图丙中I -t 曲线与横坐标、直线t =1 s 所围面积对应电容器释放的电荷量为0.003 8 C,则t =1 s 时电容器两极板间电压为 V(结果保留2位有效数字). 4.(1)15000(2)15.0 (3)2 (4)4.7×103 5.2[解析] (1)采样周期为T =1f =15000 s .(2)由图乙可知开关S 1闭合瞬间流经电阻R 1的电流为15.0 mA .(3)放电结束后电容器两极板间电压等于R 2两端电压,根据闭合电路欧姆定律得电容器两极板间电压为U C =ER 1+R 2·R 2=2 V . (4)充电结束后电容器两端电压为U C '=E =6 V,故可得ΔQ =(U C '-U C )C =0.018 8 C,解得C =4.7×103 μF;设t =1 s 时电容器两极板间电压为U C ″,得(U C '-U C ″)C =0.003 8 C,代入数值解得U C ″≈5.2 V .5.[2024·海南卷] 用如图甲所示的电路观察电容器的充放电现象,实验器材有电源E 、电容器C 、电压表、电流表、电流传感器、计算机、定值电阻R 、单刀双掷开关S 1、开关S 2、导线若干.(1)闭合开关S 2,将S 1接1,电压表示数增大,最后稳定在12.3 V .在此过程中,电流表的示数 .(填选项标号) A .一直稳定在某一数值 B .先增大,后逐渐减小为零C .先增大,后稳定在某一非零数值(2)先后断开开关S 2、S 1,将电流表更换成电流传感器,再将S 1接2,此时通过定值电阻R 的电流方向为 (选填“a →b ”或“b →a ”),通过传感器将电流信息传入计算机,画出电流随时间变化的I -t 图像,如图乙,t =2 s 时I =1.10 mA,图中M 、N 区域面积比为8∶7,可求出R = kΩ(保留2位有效数字).5.(1)B (2)a →b 5.2[解析] (1)电容器充电过程中,当电路刚接通后,电流表示数从0增大至某一最大值,后随着电容器的不断充电,电路中的充电电流在减小,当充电结束电路稳定后,此时电路相当于断路,电流为0,故选B .(2)根据电路图可知充电结束后电容器上极板带正电,将S 1接2,电容器放电,此时通过定值电阻R 的电流方向为a →b ;t =2 s 时,I =1.10 mA,可知此时电容器两端的电压为U 2=IR ,电容器开始放电前两端电压为12.3 V ,根据I -t 图像与横轴围成的面积表示放电荷量可得,0~2 s 的放电荷量为Q 1=ΔU ·C =(12.3-1.10×10-3·R )C ,2 s 后到放电结束放电荷量为Q 2=ΔU'·C =1.10×10-3·RC ,根据题意Q 1Q 2=87,解得R ≈5.2 kΩ.6.[2024·河北卷] 某种花卉喜光,但阳光太强时易受损伤.某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农.该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R (最大阻值50 Ω,1.5 A)、白炽灯、可调电阻R 1(0~50 kΩ)、发光二极管LED 、光敏电阻R G 、NPN 型三极管VT 、开关和若干导线等. (1)判断发光二极管的极性使用多用电表的“×10 k”欧姆挡测量二极管的电阻.如图甲所示,当黑表笔与接线端M 接触、红表笔与接线端N 接触时,多用电表指针位于表盘中a 位置(见图乙);对调红、黑表笔后指针位于表盘中b 位置(见图乙).由此判断M 端为二极管的 (选填“正极”或“负极”).(2)研究光敏电阻在不同光照条件下的伏安特性①采用图丙中的器材进行实验,部分实物连接已完成.要求闭合开关后电压表和电流表的读数从0开始.导线L 1、L 2和L 3的另一端应分别连接滑动变阻器的 、 、接线柱(以上三空选填接线柱标号“A”“B”“C”或“D”).②图丁为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅰ和Ⅰ对应光敏电阻受到的光照由弱到强.由图像可知,光敏电阻的阻值随其表面受到光照的增强而(选填“增大”或“减小”).(3)组装光强报警器电路并测试其功能图戊为利用光敏电阻、发光二极管、三极管(当b、e间电压达到一定程度后,三极管被导通)等元件设计的电路.组装好光强报警器后,在测试过程中发现,当照射到光敏电阻表面的光强达到报警值时,发光二极管并不发光,为使报警器正常工作,应(选填“增大”或“减小”)可调电阻R1的阻值,直至发光二极管发光.6.(1)负极(2)①A A C(或D)[或者三空分别为:C(或D)A B]②减小(3)增大[解析] (1)使用多用电表欧姆挡测二极管电阻时,电流也是“红进黑出”,即表内电源正极与黑表笔相连,电源负极与红表笔相连,且测二极管正向电阻时阻值很小,测二极管反向电阻时阻值无穷大.当黑表笔与接线柱M接触、红表笔与接线柱N接触时,多用电表指针位于表盘中a 位置(电阻无穷大),而对调红、黑表笔后指针位于表盘中b位置(电阻很小),说明黑表笔(连接电源正极)与接线柱N接触时测的是二极管正向电阻,即N端为二极管的正极.(2)①要求闭合开关后电压表和电流表的读数从0开始,所以滑动变阻器应采用分压式接法,导线L2应连接A接线柱,导线L1和导线L3应“一上一下”连接滑动变阻器的接线柱,可以导线L1连接A接线柱,导线L3连接C或D接线柱,或者导线L3连接B接线柱,导线L1连接C或D接线柱.②伏安特性曲线上的点与原点连线的斜率的倒数表示电阻,由所给伏安特性曲线图可知,曲线Ⅰ、Ⅰ、Ⅰ对应的电阻在减小,说明随着光照由弱到强,光敏电阻的阻值减小.(3)在测试过程中发现,当照射在光敏电阻表面的光强达到报警值时,发光二极管并不发光,说明三极管未被导通,这是因为b、e间电压较小,未达到是三极管导通的值,为使报警器正常工作,应调大R1两端分得的电压直至发光二极管发光,由于R1与R G串联后总电压一定,所以要调大R1的阻值.7.[2024·江苏卷] 某同学在实验室做“测定金属的电阻率”的实验,除被测金属丝外,还有如下实验器材可供选择:A.直流电源:电动势约为3 V,内阻可忽略不计;B.电流表A:量程0~100 mA,内阻约为5 Ω;C.电压表V:量程0~3 V,内阻为3 kΩ;D.滑动变阻器:最大阻值为100 Ω,允许通过的最大电流为0.5 A;E.开关、导线等.(1)该同学用刻度尺测得金属丝接入电路的长度L=0.820 m,用螺旋测微器测量金属丝直径时的测量结果如图甲所示,从图中读出金属丝的直径为mm.(2)用多用电表欧姆“×1”挡测量接入电路部分的金属丝电阻时,多用电表的示数如图乙所示,从图中读出金属丝电阻约为Ω.(3)若该同学根据伏安法测出金属丝的阻值R=10.0 Ω,则这种金属材料的电阻率为Ω·m.(结果保留两位有效数字)7.(1)0.787(0.785~0.788均可)(2)9.0(3)5.9×10-6[解析] (1)根据螺旋测微器的读数规律,该读数为d=0.5 mm+28.7×0.01 mm=0.787 mm.(2)根据欧姆挡的读数规律,该读数为R x=9.0×1 Ω=9.0 Ω.(3)根据电阻定律有R=ρLS =ρLπ(d2)2=4ρLπd2,解得ρ=πd2R4L,代入数据得ρ=5.9×10-6 Ω·m.8.[2024·江西卷] 某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下.为此,需先测量水的电阻率,再进行合理设计.(1)如图1所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m.(2)现有实验器材:电流表(量程0~300 μA,内阻R A=2500 Ω)、电压表(量程0~3 V或0~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线.请在图1中画线完成电路实物连接.(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值R x.将水温升到65 ℃,重复测量.绘出26 ℃和65 ℃水的R x-l图线,分别如图2中甲、乙所示.(4)若R x-l图线的斜率为k,则水的电阻率表达式为ρ=(用k、d、h表示).实验结果表明,温度(选填“高”或“低”)的水更容易导电.(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置.为保证出水量不变,选用内直径为8.0×10-3m的水管.若人体的安全电流为1.0×10-3A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为m.(保留2位有效数字)8.(2)如图所示(4)kdh高(5)0.46[解析] (2)由于电流表阻值已知,因此电流表采用内接法时,水的电阻R =U I-R A ,可消除伏安法测电阻的系统误差;因电源电动势为3 V ,则电压表选用0~3 V 量程.实物连线如图所示. (4)根据电阻定律有R x =ρl S ,又S =dh ,联立可得R x =ρdℎl ,故R x -l 图像的斜率k =ρdℎ,解得ρ=kdh ;根据题图2可知,65 ℃水的R x -l 图像的斜率比26 ℃水的R x -l 图像的斜率小,说明温度高的水的电阻率较小,更容易导电.(5)根据欧姆定律和电阻定律有R =UI =ρl 'πD 24,其中ρ=kdh ,由题图2可知,65 ℃水的R x -t 图像的斜率k =80.7×103 Ω/m,代入数据解得l'≈0.46 m,故该水管长度的最小值为0.46 m .9.[2024·辽宁卷] 某探究小组要测量电池的电动势和内阻.可利用的器材有:电压表、电阻丝、定值电阻(阻值为R 0)、金属夹、刻度尺、开关S 、导线若干.他们设计了如图所示的实验电路原理图.(1)实验步骤如下:①将电阻丝拉直固定,按照图甲连接电路,金属夹置于电阻丝的 (选填“A ”或“B ”)端; ②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U ,断开开关S,记录金属夹与B 端的距离L ;③多次重复步骤②,根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ;④按照图乙将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U 、L 的值,作出图丙中图线Ⅰ.(2)由图线得出纵轴截距为b ,则待测电池的电动势E = .(3)由图线求得Ⅰ、Ⅰ的斜率分别为k 1、k 2,若k2k 1=n ,则待测电池的内阻r = (用n 和R 0表示).9.(1)A (2)1b(3)R 0n -1[解析] (1)为了保护电路,避免通过电源的电流过大,闭合开关前,金属夹应置于使电阻丝接入电路的阻值最大处,即应该置于A 端.(2)对于图甲电路,根据闭合电路欧姆定律有U =E -Ir ,设金属丝的电阻率为ρ,横截面积为S ,根据欧姆定律和电阻定律有I =UR ,R =ρLS ,联立可得U =E -USρL r ,整理可得1U =1E +Sr Eρ·1L ,对于图乙电路,根据闭合电路欧姆定律有U =E -I (r +R 0),根据欧姆定律和电阻定律有I =UR,R =ρL S,联立并整理可得1U =1E+S (r+R 0)Eρ·1L ,所以图线的纵轴截距b =1E ,解得E =1b .(3)由题意可知k 1=SrEρ,k 2=S (r+R 0)Eρ,又k2k 1=n ,联立解得r =R0n -1. 10.电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化.在保持流过传感器的电流(即工作电流)恒定的条件下,通过测量不同氧气含量下传感器两端的电压,建立电压与氧气含量之间的对应关系,这一过程称为定标.一同学用图甲所示电路对他制作的一个氧气传感器定标.实验器材有:装在气室内的氧气传感器(工作电流1 mA)、毫安表(内阻可忽略)、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶(氧气含量分别为1%、5%、10%、15%、20%).(1)将图甲中的实验器材间的连线补充完整,使其能对传感器定标; (2)连接好实验器材,把氧气含量为1%的气瓶接到气体入口;(3)把滑动变阻器的滑片滑到 端(选填“a ”或“b ”),闭合开关;。

（精心整理，诚意制作）全国新课标Ⅱ卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。

为了给全国新课标Ⅱ卷考区广大师生提供一套专属自己的复习备考资料，学科网物理解析团队的名校名师们精心编写了本系列资料。

本资料以全国新课标Ⅱ卷考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对全国新课标Ⅱ卷考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

备注：新课标Ⅰ卷专版所选试题和新课标Ⅱ卷专版所选试题不重复，欢迎同时下载使用。

专题20 力学实验21.【20xx·辽师大附中高三第三次模拟考试】（10分）某实验小组欲以图甲所示实验装置“探究加速度与物体受力和质量的关系”。

图中A为小车，B为装有砝码的小盘，C为一端带有定滑轮的长木板，小车通过纸带与电磁打点计时器相连，小车的质量为m1，小盘（及砝码）的质量为m2。

（1）下列说法正确的是A．实验时先放开小车，再接通打点计时器的电源B．每次改变小车质量时，应重新平衡摩擦力C．本实验中应满足m2远小于m l的条件D．在用图象探究小车加速度与受力的关系时，应作a-m l图象（2）实验中，得到一条打点的纸带，如图乙所示，已知相邻计数点间的时间间隔为T，且间距x l、x2、x3、x4、x5、x6已量出，则打点计时器打下F点时小车的瞬时速度的计算式为v F=______________ __、小车加速度的计算式a=________________________。

（3）某同学平衡好摩擦阻力后，在保持小车质量不变的情况下，通过多次改变砝码重力，作出小车加速度a 与砝码重力F的图象如图丙所示。

若牛顿第二定律成立，重力加速度g= 10 m/s2，则小车的质量为__________kg，小盘的质量为__________kg。

（4）实际上，在砝码的重力越来越大时，小车的加速度不能无限制地增大，将趋近于某一极限值，此极限值为___________m/s2。
