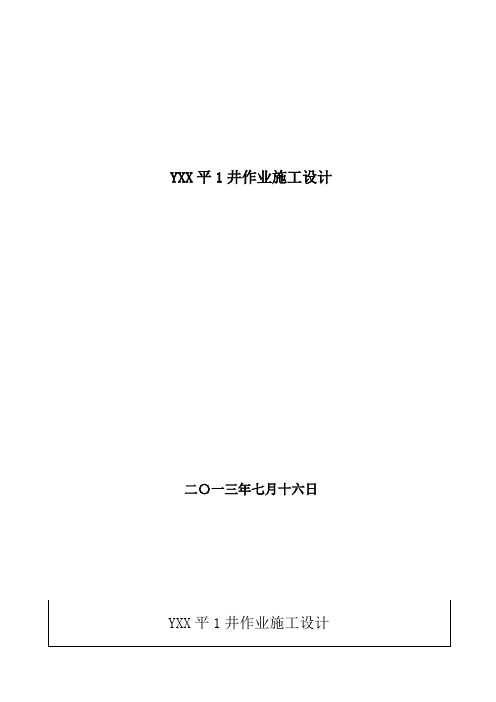

YXX平1井作业施工设计二〇一三年七月十六日YAA平1井作业施工设计一、施工目的二、基础数据三、技术难点分析四、施工前准备五、施工工序六、工艺技术质量要求七、安全、环保、井控及油气层保护要求八、资料录取要求YAA平1井作业施工设计一、施工目的1、施工目的:通过钻磨铣作业,处理掉裸眼完井的6级滑套芯子(球座),位置为:3563m,(徐景林3138m)实现沟通渗流导流目的。
二、基础数据1、钻井数据(见表1)表1 YAA平1井钻井基本数据表2工具管串的完井情况本井采用41/2"套外裸眼封隔器+滑套进行六段分层压裂,设计在7"(内径∮159.42mm)技术套管2617米处悬挂41/2"(内径∮97.18mm)压裂管串,悬挂器内径41/2"。
裸眼封隔器外径144.15mm,内径95.25mm;滑套外径143mm,芯子外径94.488mm。
3完井压裂管串数据(各级封隔器和滑套具体位置见下图)注:第六级滑套芯子上球座的尺寸是2.125",其他每级的球座尺寸依次减少0.125"53.975/57.15(3217)50.8/53.975(3277)47.625/50.8(3359)44.45/47.625(3428)41.275/44.45(3503)25.4/31.75(3562)4目前技术状况上次用笔尖冲砂至3166.7m遇阻,不进尺,起钻。
经分析认为:砂面上有一压裂钢球。
目前位置:3166.7m,距顶级滑套50.26m。
三、技术难点分析1、本井为小修水平井钻磨铣作业,施工技术上是一种新的尝试,本身就存在一定的施工技术风险性。
2、钻磨铣作业施工,要在41/2"(内径∮97.18mm)压裂管串内施工。
施工管串、螺杆钻具及钻磨铣工具,要穿过裸眼封隔器(中心管内通径95.25mm),通过磨铣钻处理掉滑套芯子(外径94.488mm),磨铣钻碎屑上返时,要通过不同的环空界面,通过7″套管(内径∮159.42mm)环空时,铁屑上返速度较慢,铁屑极易回落造成卡钻。

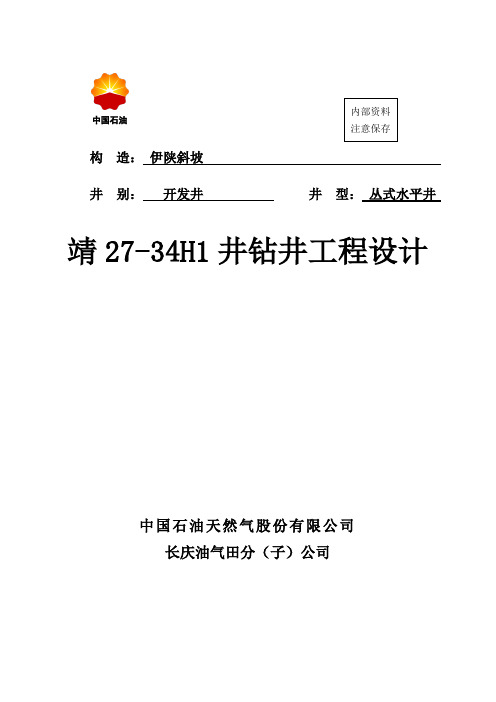

构 造: 伊陕斜坡 井 别: 开发井井 型: 丛式水平井靖27-34H1井钻井工程设计中国石油天然气股份有限公司长庆油气田分(子)公司中国石油内部资料 注意保存目录1.设计依据 (3)1.1 钻井工程设计依据 (3)1.2 钻井工程设计的基本数据: (3)1.3 地理概况 (3)1.4 水平井靶点数据: (4)1.5 地质分层与压力预告 (4)1.6 本井设计井控风险级别: (5)1.7地质技术要求 (5)2.技术指标及质量要求 (7)2.1 井身质量及技术要求 (7)2.2固井质量要求 (7)2.3 钻井工艺技术要求 (7)2.4 防腐要求 (7)3.工程设计 (8)3.1 井身结构设计 (8)3.2 钻机选型及钻井主要设备 (9)3.3 钻具组合 (11)3.4 钻井液设计 (14)3.5 钻头及钻井参数设计 (17)3.6 油气井压力控制 (18)3.7 油气层保护设计 (27)3.8 固井设计 (27)3.9 各次开钻或分井段施工重点要求 (31)3.10 地层漏失试验 (34)3.11 完井设计 (34)3.12 钻井进度计划 (35)4.健康、安全与环境管理 (37)4.1 基本要求 (37)4.2 健康、安全与环境管理体系要求 (37)4.3 岗位配置要求 (38)4.4 健康管理要求 (38)4.5 安全管理要求 (39)4.6 环境管理要求 (43)5.完井提交资料 (44)5.1 完井提交资料 (44)6.附则 (44)6.1 特殊施工作业要求 (44)7.附:井身剖面设计 (45)7.1 设计参数 (45)7.2 剖面设计 (45)1.设计依据1.1 钻井工程设计依据《2013年长庆油田钻采工程方案》、《靖27-34H1水平井钻井地质设计》、《长庆油田石油与天然气钻井井控实施细则》及相关的行业标准、法律法规等。
1.2 钻井工程设计的基本数据:构造名称伊陕斜坡地理位置内蒙古自治区乌审旗三巴嘎敖包井口坐标纵(X):4268476.6m 地面海拔1276.43m 横(Y):19325167m 补心距7.5m钻井目的通过水平井开发,提高其单井产量和经济效益。
构造:AAA背斜构造中部井别:采油井井型:短半径水平井BBB井钻井工程设计CCC油田公司设计名称:BBB井钻井工程设计设计单位:DDD公司钻井工程技术研究院设计中心工程设计人:ABCDE日期:2013.04.16 设计单位审核人:日期:设计单位技术负责人:日期:FFF采油厂批准人:日期:目录1 设计依据 (1)1.1 设计依据 (1)1.2 油田概况 (1)1.3 BBBB井基础资料 (1)1.4 钻关要求 (4)2 技术指标及质量要求 (5)2.1 井身质量要求 (5)2.2资料录取要求 (5)2.3施工过程要求 (5)3 工程设计 (7)3.1 井身结构设计 (7)3.2 井眼轨迹设计 (8)3.3 钻机选型及钻井主要设备 (13)3.4 钻具组合设计 (14)3.5 钻井液设计 (15)3.6 钻头及钻井参数设计 (15)3.7 油气井压力控制 (16)3.8 施工步骤要求及注意事项 (16)3.9 钻井进度计划 (19)4 健康、安全与环境管理 (20)5 设计变更 (20)6 完井提交资料 (20)1 设计依据1.1 设计依据1.1.1 BBB井钻井地质设计及FFF采油厂的试验要求;1.1.2 《钻井设计编制规范》、《吉林油田钻井井控实施细则》、《×××井钻井工程设计》格式样本等有关技术规范和标准。
1.2 油田概况1.2.1 构造、断层特征1.2.2储层物性特征高台子油层有气顶,有纯气层,存在气顶和气层气。
天然气相对密度为0.5885~0.8215,平均0.7118。
天然气主要成份:CH4:70.03~93.54%,平均81.38%,CO2:1.25~25.90%,平均14.74%,N2:0.55~5.65%,平均3.75%。
红岗油田高台子油层地层水为高矿化度的NaHCO3型水。
地层水总矿化度为19073.88~65561.88mg/l,平均31270.58mg/l,水的相对密度为1.0097,PH值平均为7.8,呈碱性。
第1章钻井工程方案1.1钻井工程地质概况1.1.1 区块地质概况1.1.1.1区块构造及地理环境特征本设计方案研究目标区块为页岩I区块,该区块总体为我国南方丘陵山地,受到来自北西方向挤压应力作用,以正向构造为主,各背斜带之间以宽缓向斜带为界。
海拔最高675m,最低250m,多在400〜600m之间。
该地区交通较为便利,区内各场镇间均有公路相通。
该地区属亚热带季风性湿润气候,常年平均气温15~17C。
其总的特点是:四季分明,热量充足,降水丰沛,年降水量超过1000mm,水系发育,季风影响突出。
四季特点为:春早,常有倒春寒”和局部的风雹灾害;夏长,炎热,旱涝交错;秋短,凉爽而多绵雨;冬迟,无严寒,雨雪少,常有冬干。
在降水多的季节,需预防山洪暴发所引起的泥石流、塌方、滑坡,河道涨水所引发的洪水等自然地质灾害。
1.1.1.2区块地层分布页岩I区块古生界奥陶系一中生界三叠系自下而上主要发育:十字铺组、宝塔组、涧草沟组、五峰组、龙马溪组、小河坝组、韩家店组、黄龙组、梁山组、栖霞组、茅口组、龙潭组、长兴组、飞仙关组、嘉陵江组。
根据目前勘探开发情况,将下志留统龙马溪组下部一上奥陶统五峰组约86m层段含气泥页岩段作为本区主要的目的层。
按照从老到新的顺序,由五峰组至嘉陵江组具体地层岩性及地层厚度见表3.1。
1.1.1.3储层分布该地区五峰组一龙马溪组总体上分布稳定,尤其是目的含气层段在地震剖面和连井对比剖面上都有很好的响应。
气层总厚度在83〜90m,纵向上连续,中间无隔层。
据现有钻井测井、录井以及岩芯特征,该地区目的含气页岩段从下到上可划分出三段、五个亚段,其中第1段(分11亚段和12亚段)为碳质硅质泥页岩,厚度分别约为33m和18m;第2段为含炭质粉砂质泥岩,厚度约17m;31亚段为含炭质灰云质泥页岩,厚度约13m;32亚段为含炭质粉砂质泥页岩,厚度约6m,通过现有资料发现,各亚段在全区分布基本稳定。
第3章钻井工程方案1.1.1.4区块地应力及储层岩石力学特征通过对目的层岩石力学参数测试,得出杨氏模量23〜37GPa,泊松比0.11〜0.29,体积模量为14〜18GPa,剪切模量10〜14GPa,实测最大主应力为61.50MPa, 最小主应力为52.39MPa,根据应力剖面图可以得到上下隔层应力差约8MPa。
