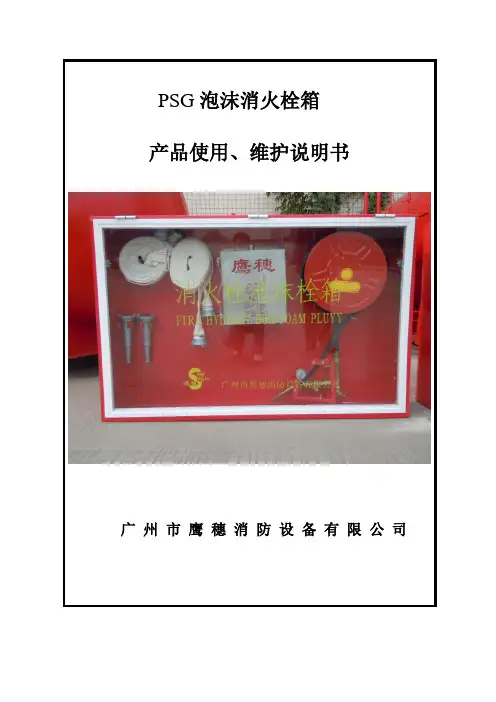

压力式泡沫灭火装置使用说明书

广州市鹰穗消防设备有限公司P S G / 30泡沫液罐容积L固定式水成膜泡沫灭火设备二、结构与原理装置结构：PSG泡沫消火栓箱主要由箱体、消防软管卷盘、泡沫液（水成膜）箱、管线式泡沫比例混合器、泡沫喷枪、导向架及管件等等部件组成。

结构见图一，各部件名称及用途见表一。

工作原理：由消防管网提供压力水通过进水闸阀（件9）进入管线式泡沫比例混合器（件3），存储在泡沫液箱（件1）内的泡沫原液（一种灭火药剂）通过吸管（件2）被自动吸入，两者相互混合形成一定混合比的泡沫混合液，再通过泡沫喷枪（件8）将泡沫混合液变成空气泡沫，同时喷射出去进行灭火。

三、安装、使用与维护PSG泡沫消火栓箱可以挂置壁面或埋入壁内任一种安装方式进行安装。

进一步的安装工作包括装置与供水管网的管道联结和报警按钮与整个灭火系统间的电气联结。

管道联结：进水闸阀连接螺纹为R11；出水球阀连接螺纹为R11/2，安装结果见图一。

电气联结：报警按钮工作电压24DCV。

装置安装完毕后应拆除装置内运输用的固定器具，如卷盘上的连接固定板等。

至此，安装工作即告完成。

装置使用：当火灾发生时，打开装置箱门，敲碎消防按钮上的玻璃，接通消防按钮以报警或启动消防水泵。

打开压力水进入装置通路上的进水闸阀，拿起泡沫喷枪，拔去透气堵盖，打开吸管上的控制球阀。

拖拉软管至合适长度，打开泡沫喷枪上的控制阀门，对准火源即可实施灭火。

装置灭火过程中，可随时向泡沫液罐内添加泡沫原液（注意泡沫原液的型号、批次应与储液罐内的相同），以满足灭火的实际需要。

装置使用过后，应对软管、管线式泡沫比例混合器及泡沫喷枪进行冲洗。

冲洗时，应将吸管上的控制球阀关闭，以免吸入泡沫原液。

（使用过程中，若需要不喷射泡沫而只喷射压力水，亦应进行同样步骤。

）冲洗干净后，关闭进水闸阀，打开出水球阀，排尽各管（包括软管）中的余水。

泡沫液罐内的泡沫原液过期变质（水成膜泡沫液的使用寿命一般五年左右，氟蛋白泡沫液的使用寿命一般在三年左右）或需换装其它型号（一般不予以推荐，实在需要换装时，应先向生产厂商咨询）的泡沫液时，应先将泡沫液罐内的泡沫液排尽，用清水将泡沫液罐冲洗干净并晾干水渍，方可进行充装工作。

平衡式泡沫比例混合装置操作说明与安装要求在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。

而PHP系列平衡压力式比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要由：平衡阀、泡沫比例混合器、泡沫泵、控制柜、底座等组成。

主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。

操作说明电机驱动型：1. 电机驱动装置采用主备电源（三相四线制、AC380V 50HZ），主备电源自动切换。

电源自动切换。

2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液阀接泵向罐内充装泡沫液。

3. 待备状态：关闭球阀1、2、3、4；开启球阀5、6。

4. 工作状态：开启球阀1、2；启动消防水泵；启动泡沫液泵后，泡沫液经平衡阀进入比例混合器与消防水按设定的混合比输送泡沫混合液。

5.比例混合器试水或过水时应关闭球阀6，待备状态应开启。

水轮机驱动型：1. 水轮机驱动装置采用消防压力水驱动泡沫液泵。

2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液球阀接泵向罐内充装泡沫液。

储罐装满后关闭排液球阀。

3. 待备状态：关闭球阀1、3、4、电动阀5；球阀2、6、7保持常开。

4. 工作状态：控制柜接到开启指令后，开启电动球阀1（泡沫液入泵）、电动阀5（泡沫液泵启动），泡沫液经泡沫液泵加压后再经出口管道上的平衡阀（自动调节阀门开关程度），使得适量的泡沫液进入比例混合器，多余的泡沫液回流到的泡沫液储罐。

进入比例混合器的泡沫液与消防水按设定的混合比输送出泡沫混合液。

5.比例混合器试水或过水时应关闭球阀7，待备状态应开启。

安装要求1、本装置需通过地脚螺栓固定在其基础上，装置与泡沫液储罐安装高度应保持同一水平面或泡沫液储罐高于混和装置，泡沫液储罐与系统设备的连接为金属软管连接，泡沫液储罐与系统设备布置的水平距离不应超过3m。

压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：天津渤盾消防设备有限公司地址：天津市津南区小站工业园电话：传真：邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修范围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。

该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。

广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。

图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。

根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。

PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。

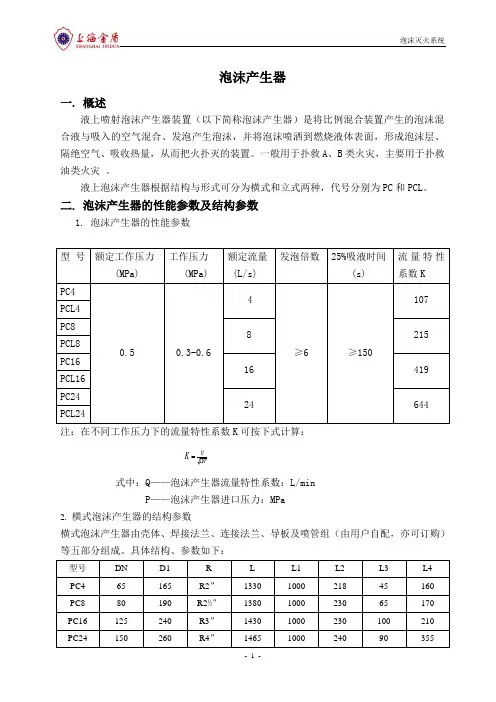

泡沫产生器一. 概述液上喷射泡沫产生器装置（以下简称泡沫产生器）是将比例混合装置产生的泡沫混合液与吸入的空气混合、发泡产生泡沫，并将泡沫喷洒到燃烧液体表面，形成泡沫层、隔绝空气、吸收热量，从而把火扑灭的装置。

一般用于扑救A 、B 类火灾，主要用于扑救油类火灾 。

液上泡沫产生器根据结构与形式可分为横式和立式两种，代号分别为PC 和PCL 。

二. 泡沫产生器的性能参数及结构参数1. 泡沫产生器的性能参数注：在不同工作压力下的流量特性系数K 可按下式计算：PQ K 10式中：Q ——泡沫产生器流量特性系数：L/min P ——泡沫产生器进口压力：MPa2. 横式泡沫产生器的结构参数横式泡沫产生器由壳体、焊接法兰、连接法兰、导板及喷管组（由用户自配，亦可订购）等五部分组成。

具体结构、参数如下：图13.立式泡沫产生器的结构参数立式泡沫产生器由泡沫发生器、缓冲器、导流罩及管道组等四部分组成。

具体结构、参数如下：图2三. 泡沫产生器的安装安装泡沫产生器时，在储罐壁上开孔时应保证储罐顶部要留有足够的空间，储存液体的液面要低于产生器出口，以免影响泡沫质量及泡沫层的形成，并防止液体从产生器出口流出。

1. 横式泡沫产生器应水平安装在储罐壁上部，不宜安装在储罐的顶部。

为保证泡沫产生器能从储罐外安装，在储罐上的开孔位置按下图及表所规定的位置尺寸安装罐液面线液面线PC4和PC8储罐开孔示意图 PC16和PC24储罐开孔示意图图3产生器安装在直径较小的储罐壁上连接法兰平面与储罐壁圆弧面连接处密封有困难时或PC4的导板组安装有困难时可采用直接将连接法兰焊接在储罐壁上的办法。

2.立式泡沫产生器的发生器应垂直安装在储罐壁的下部，缓冲器安装在储罐的上部，泡沫产生器的具体安装方式、安装尺寸见下图及表。

在泡沫产生器下应设有支架，以保证产生器安装牢固。

由于火灾时可能发生破坏或变形而导致泡沫发生器或管道受损，为了保证这种损坏不致于影响系统的工作，应在产生器进口管道的适当位置安装一段软管或采用其它防护措施。

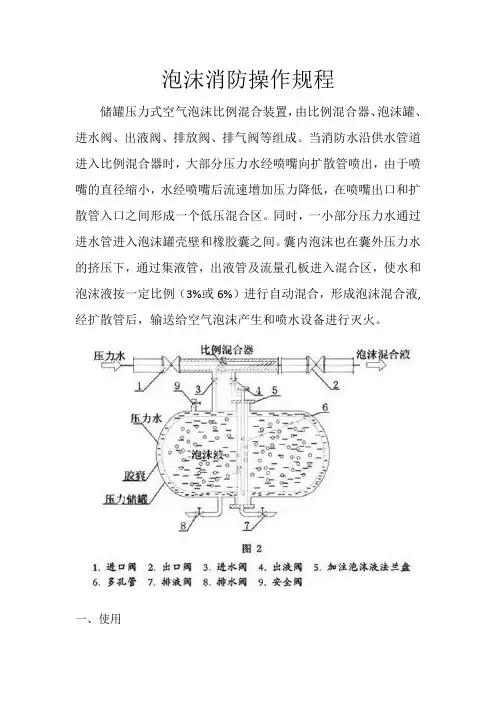

泡沫消防操作规程储罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水阀、出液阀、排放阀、排气阀等组成。

当消防水沿供水管道进入比例混合器时，大部分压力水经喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区。

同时，一小部分压力水通过进水管进入泡沫罐壳壁和橡胶囊之间。

囊内泡沫也在囊外压力水的挤压下，通过集液管，出液管及流量孔板进入混合区，使水和泡沫液按一定比例（3%或6%）进行自动混合，形成泡沫混合液,经扩散管后，输送给空气泡沫产生和喷水设备进行灭火。

一、使用比例混合器至消防泵之间管道上平时充满稳压水时，比例混合器进口阀处于常闭位置。

压力水通过比例混合器进口阀（常开）及进水阀（常开）进入罐壳和胶囊之间，打开胶囊，罐壳排气阀，放掉囊内及罐壳内的气体后关闭排气阀。

此时，囊内泡沫液处于压缩状态。

使用时，打开混合器出口阀，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立即开启出液阀，即可输出泡沫混合液。

1. 比例混合器至消防泵之间管道上平时无压力水时，混合器出口阀可处于常开位置。

使用时，压力水通过比例混合器进口阀及进水阀进入泡沫罐内；打开罐壳和胶囊排气阀，排净气体后立刻关闭，同时，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立刻打开出液阀，泡沫混合液即可输出。

2. 使用结束时，分别关闭出液阀和进口阀，打开放水阀放水，待进水管上压力表指针回到零位时，打开罐壳和胶囊排气阀，将罐壳内的水放净，然后关闭排水阀，打开检漏法，若检漏阀口无泡沫液流出，说明胶囊完好，然后关闭检漏阀，否则，说明胶囊已损坏。

二、性能试验1. 将泡沫液充满泡沫罐。

在泡沫液用量不足的情况下允许减少泡沫液的填充量，但不得少于500L。

2. 按使用中1，2的操作方法进行试验。

三、重新填充泡沫液在每次使用或性能试验后，应重新填充泡沫液，待下次使用。

压力式泡沫比例混合装置（消防泡沫罐）
整套设备由比例混合器、钢制贮罐、胶囊、进水系统、出液系统、安全阀、压力表、排气系统及管道组成。

工作原理：
比例混合器可使水和泡沫液自动按一定比例混合。

当消防水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐水腔，挤压胶囊，因喷嘴前后微小的压差，使得胶囊内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经空气泡沫产生器或其它喷射设备喷出泡沫进行灭火工作。

贮罐内有一橡胶制成的胶囊，使水与泡沫液分隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费。

使用方法：
1、从装（卸）液口将泡沫液装入胶囊；
2、给储罐加水排尽罐内空气，消防泡沫罐达到备用状态；
3、消防泡沫罐投用步骤：A 连接好泡沫消防枪，连通泡沫管线； B 打开
安全阀
高压消防水阀；C 同时打开消防水进罐阀和泡沫液出罐阀；D 自动形成泡沫至各泡沫消防栓，供泡沫消防枪用。

PHYM系列压力式泡沫比例混合装置操作使用说明书概述：我厂生产的PHYM系列贮罐隔膜式比例混合装置（以下简称混合装置），具有性能稳定，适用流量压力范围广、压力损失低等特点，它可与PFS型高倍数泡沫发生器、PZ型中倍数泡沫产生器、PC型低倍数泡沫产生器、PQ型空气泡沫枪或PP型泡沫炮组成各种高、中、低倍数泡沫灭火系统，该系统已在石油化工企业、港口码头、油库、机场等场所的消防系统中均得到广泛应用。

一、组成及分类：该混合装置是泡沫灭火系统中泡沫混合液的供给源，它一般由泡沫液贮罐、PHY型压力式比例混合器、进水管路、出液管路、排气管路、排水管路、排液管路、液位显示管及压力表和安全阀等组成，各管路上均配备有相应的阀门。

混合装置按安装形式可分为卧式和立式两种，按内部结构又可分为整体型、分隔型、隔膜型三种。

设备型号定义示例：PHY－M －W－6 / 80 / 30泡沫罐容积为3m3；最大混合液流量：80L/S混合比为6％设备形式L:立式罐；W：卧式罐隔膜型混合装置的型号二、工作原理及基本结构：工作原理：当压力水流经混合器管路时，有部分水经进水管进入贮罐内，大部分水沿混合管路进入比例混合器的喷嘴向扩散管喷出。

进入喷嘴时，口径缩小，流速增大，由于射流质点的横向紊动扩散作用，在喷嘴出口与扩散管之间形成低压混合室，进入贮罐内的水将胶囊内贮存的泡沫液从出液管压出，经孔板进入比例混合器的低压混合室与流经比例混合器喷嘴的大股压力水流汇合形成3％或6％的泡沫混合液，该泡沫混合液被输送至泡沫产生设备，产生空气泡沫用于扑救甲、乙、丙类液体火灾及木材、纸张、纺织品等固体火灾。

基本结构：如图1所示，隔膜型贮罐内装有高强度橡胶膜，橡胶膜将泡沫液与罐内的水完全隔离开来，这样使用后所剩的泡沫液仍可继续使用，完全避免了泡沫液的浪费。

比例混合器图1 隔膜型混合装置工作原理图三、隔膜型贮罐的优点：1.设备的核心部件压力式比例混合器的具有耐腐蚀，使用寿命长的优点。
