固定灭火系统泡沫灭火系统

固定消防炮灭火系统设计规范[附条文说明] GB50338-20031 总则1.0.1 为了合理地设计固定消防炮灭火系统，减少火灾损失，保护人身和财产安全，制订本规范。

1.0.2 本规范适用于新建、改建、扩建工程中设置的固定消防炮灭火系统的设计。

1.0.3 固定消防炮灭火系统的设计，必须遵循国家的有关方针、政策，密切结合保护对象的功能和火灾特点，做到安全可靠、技术先进、经济合理、使用方便。

1.0.4 当设置固定消防炮灭火系统的工程改变其使用性质时，应校核原设置系统的适用性。

当不适用时，应重新设计。

1.0.5 固定消防炮灭火系统的设计，除执行本规范外，尚应符合国家现行的有关强制性标准、规范的规定。

2 术语和符号2.1 术语2.1.1 固定消防炮灭火系统fixed fire monitor extinguishing systems由固定消防炮和相应配置的系统组件组成的固定灭火系统。

消防炮系统按喷射介质可分为水炮系统、泡沫炮系统和干粉炮系统。

2.1.2水炮系统water monitor extinguishing systems喷射水灭火剂的固定消防炮系统，主要由水源、消防泵组、管道、阀门、水炮、动力源和控制装置等组成。

2.1.3泡沫炮系统foam monitor extinguishing systems喷射泡沫灭火剂的固定消防炮系统，主要由水源、泡沫液罐、消防泵组、泡沫比例混合装置、管道、阀门、泡沫炮、动力源和控制装置等组成。

2.1.4 干粉炮系统powder monitor extinguishing systems喷射干粉灭火剂的固定消防炮系统，主要由干粉罐、氮气瓶组、管道、阀门、干粉炮、动力源和控制装置等组成。

2.1.5远控消防炮系统(简称远控炮系统) remote-controlled fire monitor extinguishing systems(abbreviation：remote-controlled monitor systems)可远距离控制消防炮的固定消防炮灭火系统。

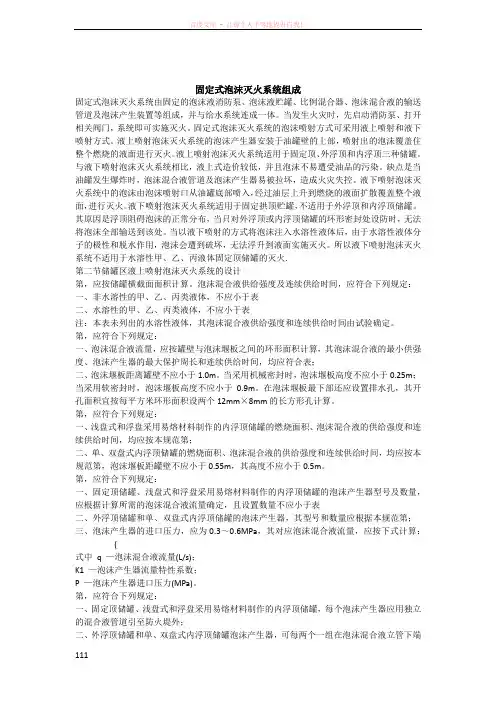

固定式泡沫灭火系统组成固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。

当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。

固定式泡沫灭火系统的泡沫喷射方式可采用液上喷射和液下喷射方式。

液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。

液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。

与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。

缺点是当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。

液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。

液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。

其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。

当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。

所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火.第二节储罐区液上喷射泡沫灭火系统的设计第，应按储罐横截面面积计算。

泡沫混合液供给强度及连续供给时间，应符合下列规定：一、非水溶性的甲、乙、丙类液体，不应小于表二、水溶性的甲、乙、丙类液体，不应小于表注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间由试验确定。

第，应符合下列规定：一、泡沫混合液流量，应按罐壁与泡沫堰板之间的环形面积计算，其泡沫混合液的最小供强度、泡沫产生器的最大保护周长和连续供给时间，均应符合表；二、泡沫堰板距离罐壁不应小于1.0m。

当采用机械密封时，泡沫堰板高度不应小于0.25m；当采用软密封时，泡沫堰板高度不应小于0.9m。

在泡沫堰板最下部还应设置排水孔，其开孔面积宜按每平方米环形面积设两个12mm×8mm的长方形孔计算。

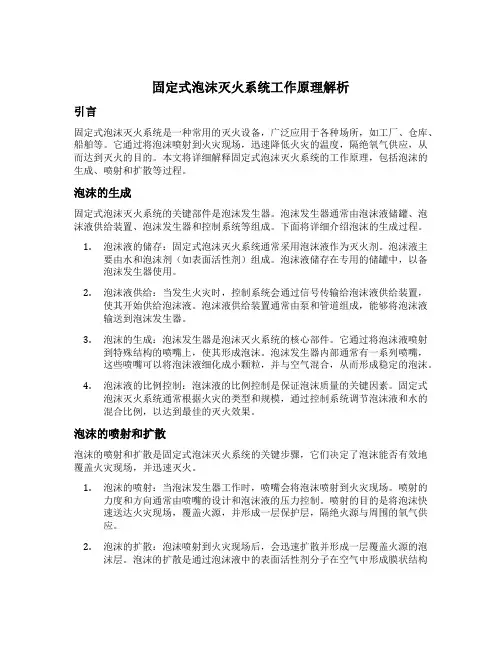

固定式泡沫灭火系统工作原理解析引言固定式泡沫灭火系统是一种常用的灭火设备，广泛应用于各种场所，如工厂、仓库、船舶等。

它通过将泡沫喷射到火灾现场，迅速降低火灾的温度，隔绝氧气供应，从而达到灭火的目的。

本文将详细解释固定式泡沫灭火系统的工作原理，包括泡沫的生成、喷射和扩散等过程。

泡沫的生成固定式泡沫灭火系统的关键部件是泡沫发生器。

泡沫发生器通常由泡沫液储罐、泡沫液供给装置、泡沫发生器和控制系统等组成。

下面将详细介绍泡沫的生成过程。

1.泡沫液的储存：固定式泡沫灭火系统通常采用泡沫液作为灭火剂。

泡沫液主要由水和泡沫剂（如表面活性剂）组成。

泡沫液储存在专用的储罐中，以备泡沫发生器使用。

2.泡沫液供给：当发生火灾时，控制系统会通过信号传输给泡沫液供给装置，使其开始供给泡沫液。

泡沫液供给装置通常由泵和管道组成，能够将泡沫液输送到泡沫发生器。

3.泡沫的生成：泡沫发生器是泡沫灭火系统的核心部件。

它通过将泡沫液喷射到特殊结构的喷嘴上，使其形成泡沫。

泡沫发生器内部通常有一系列喷嘴，这些喷嘴可以将泡沫液细化成小颗粒，并与空气混合，从而形成稳定的泡沫。

4.泡沫液的比例控制：泡沫液的比例控制是保证泡沫质量的关键因素。

固定式泡沫灭火系统通常根据火灾的类型和规模，通过控制系统调节泡沫液和水的混合比例，以达到最佳的灭火效果。

泡沫的喷射和扩散泡沫的喷射和扩散是固定式泡沫灭火系统的关键步骤，它们决定了泡沫能否有效地覆盖火灾现场，并迅速灭火。

1.泡沫的喷射：当泡沫发生器工作时，喷嘴会将泡沫喷射到火灾现场。

喷射的力度和方向通常由喷嘴的设计和泡沫液的压力控制。

喷射的目的是将泡沫快速送达火灾现场，覆盖火源，并形成一层保护层，隔绝火源与周围的氧气供应。

2.泡沫的扩散：泡沫喷射到火灾现场后，会迅速扩散并形成一层覆盖火源的泡沫层。

泡沫的扩散是通过泡沫液中的表面活性剂分子在空气中形成膜状结构实现的。

这种膜状结构可以有效地隔离火源与周围的空气，阻止氧气的进入，从而抑制火势的蔓延。

泡沫灭火系统的组成和分类范本泡沫灭火系统是一种常见的灭火装置，用于扑灭火灾并防止火势蔓延。

泡沫灭火系统的组成和分类对于火灾防控具有重要意义。

下面将详细介绍泡沫灭火系统的组成和分类。

一、泡沫灭火系统的组成泡沫灭火系统主要由以下几个组成部分构成：1.灭火泡沫发生器：灭火泡沫发生器是泡沫灭火系统的核心部件，用于将灭火剂和空气混合产生泡沫。

灭火泡沫发生器的主要分类有气体式灭火泡沫发生器和液体式灭火泡沫发生器。

气体式灭火泡沫发生器通过气体推动灭火剂进入空气中形成泡沫，液体式灭火泡沫发生器则利用液体推动灭火剂形成泡沫。

2.供应系统：供应系统包括灭火泡沫剂的储存和供应设备。

储存设备主要有储罐和罐车等，用于存放灭火泡沫剂。

供应设备主要有泡沫泵等，用于将灭火泡沫剂供应到灭火泡沫发生器。

3.泡沫喷头：泡沫喷头是泡沫灭火系统中的关键部件，用于将泡沫喷射到火灾现场。

泡沫喷头主要分类有喷洒式泡沫喷头和喷淋式泡沫喷头。

喷洒式泡沫喷头将泡沫喷射到火灾场所的表面，覆盖火源，达到灭火的目的。

喷淋式泡沫喷头将泡沫喷洒到周围空气中，形成泡沫环境，起到隔离空气和火源的作用。

4.控制系统：控制系统用于控制泡沫灭火系统的启动、停止和监测。

控制系统一般包括控制面板、传感器和报警器等。

传感器用于监测火灾现场的温度和烟雾等参数，一旦检测到火灾，控制系统会自动启动泡沫灭火系统。

二、泡沫灭火系统的分类根据泡沫灭火剂的类型和使用方式，泡沫灭火系统可以分为以下几类：1.化学泡沫灭火系统：化学泡沫灭火系统所使用的灭火剂为化学发泡剂，其主要特点是泡沫稳定，粘性大，能够迅速覆盖火源并隔离氧气，从而有效灭火。

化学泡沫灭火系统广泛应用于石油、化工、航空等领域。

2.物理泡沫灭火系统：物理泡沫灭火系统使用特殊气体和液体的物理性能来生成泡沫，常见的物理泡沫灭火系统有干式泡沫灭火系统和湿式泡沫灭火系统。

干式泡沫灭火系统通过氮气或气体推动液体产生泡沫，适用于电力、变电站等场所。

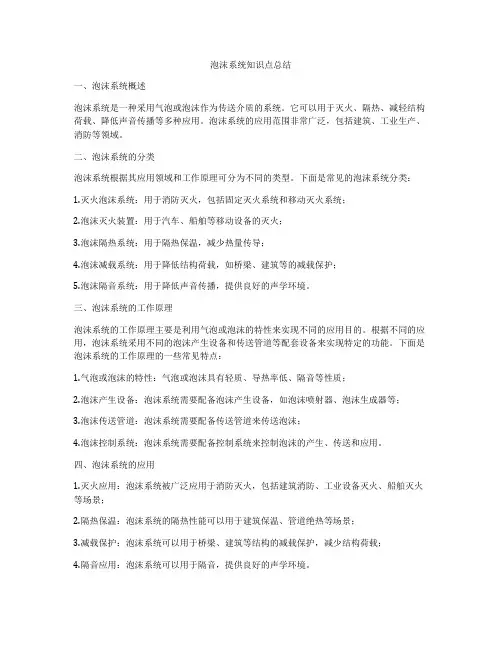

一、泡沫系统概述泡沫系统是一种采用气泡或泡沫作为传送介质的系统。

它可以用于灭火、隔热、减轻结构荷载、降低声音传播等多种应用。

泡沫系统的应用范围非常广泛，包括建筑、工业生产、消防等领域。

二、泡沫系统的分类泡沫系统根据其应用领域和工作原理可分为不同的类型。

下面是常见的泡沫系统分类：1.灭火泡沫系统：用于消防灭火，包括固定灭火系统和移动灭火系统；2.泡沫灭火装置：用于汽车、船舶等移动设备的灭火；3.泡沫隔热系统：用于隔热保温，减少热量传导；4.泡沫减载系统：用于降低结构荷载，如桥梁、建筑等的减载保护；5.泡沫隔音系统：用于降低声音传播，提供良好的声学环境。

三、泡沫系统的工作原理泡沫系统的工作原理主要是利用气泡或泡沫的特性来实现不同的应用目的。

根据不同的应用，泡沫系统采用不同的泡沫产生设备和传送管道等配套设备来实现特定的功能。

下面是泡沫系统的工作原理的一些常见特点：1.气泡或泡沫的特性：气泡或泡沫具有轻质、导热率低、隔音等性质；2.泡沫产生设备：泡沫系统需要配备泡沫产生设备，如泡沫喷射器、泡沫生成器等；3.泡沫传送管道：泡沫系统需要配备传送管道来传送泡沫；4.泡沫控制系统：泡沫系统需要配备控制系统来控制泡沫的产生、传送和应用。

四、泡沫系统的应用1.灭火应用：泡沫系统被广泛应用于消防灭火，包括建筑消防、工业设备灭火、船舶灭火等场景；2.隔热保温：泡沫系统的隔热性能可以用于建筑保温、管道绝热等场景；3.减载保护：泡沫系统可以用于桥梁、建筑等结构的减载保护，减少结构荷载；4.隔音应用：泡沫系统可以用于隔音，提供良好的声学环境。

泡沫系统的配置包括泡沫产生设备、泡沫传送管道、控制系统和辅助设备等。

合理的配置能够保证泡沫系统的正常运行和灵活应用。

1.泡沫产生设备泡沫产生设备是泡沫系统的核心设备，根据不同的应用可以选择不同类型的泡沫产生设备。

常见的泡沫产生设备有泡沫发生器、泡沫喷射器、泡沫混合器等。

2.泡沫传送管道泡沫传送管道是传送泡沫的通道，需要根据实际场景选择合适的材质和结构，以保证泡沫的正常传送。

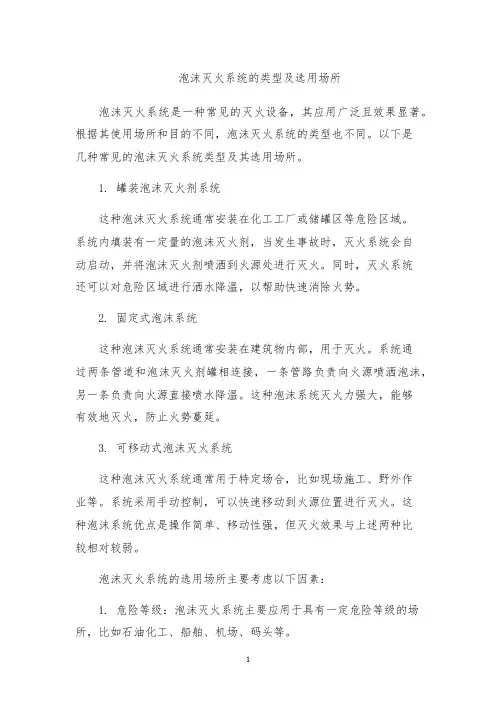

泡沫灭火系统的类型及选用场所泡沫灭火系统是一种常见的灭火设备，其应用广泛且效果显著。

根据其使用场所和目的不同，泡沫灭火系统的类型也不同。

以下是几种常见的泡沫灭火系统类型及其选用场所。

1. 罐装泡沫灭火剂系统这种泡沫灭火系统通常安装在化工工厂或储罐区等危险区域。

系统内填装有一定量的泡沫灭火剂，当发生事故时，灭火系统会自动启动，并将泡沫灭火剂喷洒到火源处进行灭火。

同时，灭火系统还可以对危险区域进行洒水降温，以帮助快速消除火势。

2. 固定式泡沫系统这种泡沫灭火系统通常安装在建筑物内部，用于灭火。

系统通过两条管道和泡沫灭火剂罐相连接，一条管路负责向火源喷洒泡沫，另一条负责向火源直接喷水降温。

这种泡沫系统灭火力强大，能够有效地灭火，防止火势蔓延。

3. 可移动式泡沫灭火系统这种泡沫灭火系统通常用于特定场合，比如现场施工、野外作业等。

系统采用手动控制，可以快速移动到火源位置进行灭火。

这种泡沫系统优点是操作简单、移动性强，但灭火效果与上述两种比较相对较弱。

泡沫灭火系统的选用场所主要考虑以下因素：1. 危险等级：泡沫灭火系统主要应用于具有一定危险等级的场所，比如石油化工、船舶、机场、码头等。

2. 火灾危害：泡沫灭火系统可以有效地抑制火源，防止火势进一步蔓延，因此适用于易燃易爆场所。

3. 环境特点：泡沫灭火系统使用时需要考虑环境特点，比如温度、湿度、空气流动情况等因素。

4. 空间大小：泡沫灭火系统选择时还需考虑空间大小，选用不同类型的系统进行灭火。

综上所述，泡沫灭火系统的类型和选用场所因不同情况而异。

在实际应用中，需要根据具体情况进行选型和安装，以确保系统的稳定性和有效性。

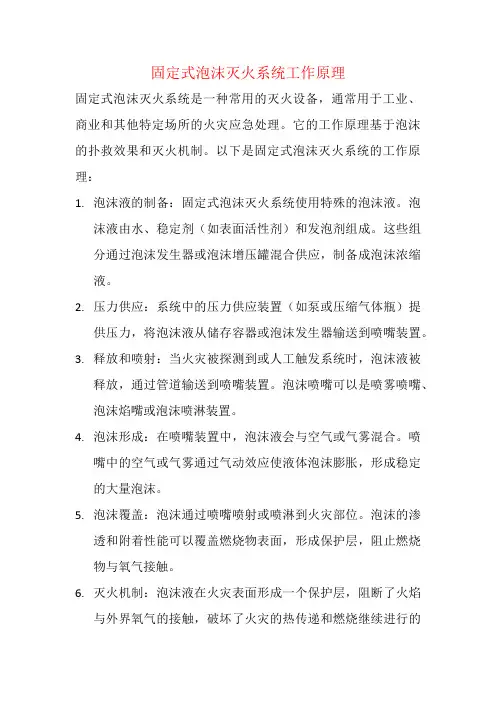

固定式泡沫灭火系统工作原理固定式泡沫灭火系统是一种常用的灭火设备，通常用于工业、商业和其他特定场所的火灾应急处理。

它的工作原理基于泡沫的扑救效果和灭火机制。

以下是固定式泡沫灭火系统的工作原理：1.泡沫液的制备：固定式泡沫灭火系统使用特殊的泡沫液。

泡沫液由水、稳定剂（如表面活性剂）和发泡剂组成。

这些组分通过泡沫发生器或泡沫增压罐混合供应，制备成泡沫浓缩液。

2.压力供应：系统中的压力供应装置（如泵或压缩气体瓶）提供压力，将泡沫液从储存容器或泡沫发生器输送到喷嘴装置。

3.释放和喷射：当火灾被探测到或人工触发系统时，泡沫液被释放，通过管道输送到喷嘴装置。

泡沫喷嘴可以是喷雾喷嘴、泡沫焰嘴或泡沫喷淋装置。

4.泡沫形成：在喷嘴装置中，泡沫液会与空气或气雾混合。

喷嘴中的空气或气雾通过气动效应使液体泡沫膨胀，形成稳定的大量泡沫。

5.泡沫覆盖：泡沫通过喷嘴喷射或喷淋到火灾部位。

泡沫的渗透和附着性能可以覆盖燃烧物表面，形成保护层，阻止燃烧物与氧气接触。

6.灭火机制：泡沫液在火灾表面形成一个保护层，阻断了火焰与外界氧气的接触，破坏了火灾的热传递和燃烧继续进行的条件。

同时，泡沫中含有水分，可以通过蒸发吸收燃烧区域的热量。

7.确认和关闭：一旦火势得到有效控制或扑灭，系统可以进行确认和关闭操作。

确认包括检查火灾是否得到控制，并清除泡沫残留物。

固定式泡沫灭火系统的工作原理和具体应用可能会因系统类型、场所需求和灭火系统配置而有所不同。

因此，在使用固定式泡沫灭火系统之前，应确保熟悉并按照系统的操作手册和相关标准进行正确操作。

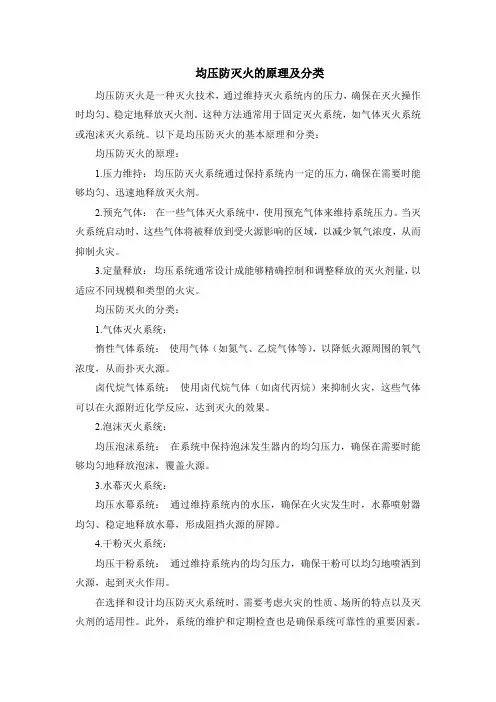

均压防灭火的原理及分类
均压防灭火是一种灭火技术，通过维持灭火系统内的压力，确保在灭火操作时均匀、稳定地释放灭火剂。

这种方法通常用于固定灭火系统，如气体灭火系统或泡沫灭火系统。

以下是均压防灭火的基本原理和分类：
均压防灭火的原理：
1.压力维持：均压防灭火系统通过保持系统内一定的压力，确保在需要时能够均匀、迅速地释放灭火剂。

2.预充气体：在一些气体灭火系统中，使用预充气体来维持系统压力。

当灭火系统启动时，这些气体将被释放到受火源影响的区域，以减少氧气浓度，从而抑制火灾。

3.定量释放：均压系统通常设计成能够精确控制和调整释放的灭火剂量，以适应不同规模和类型的火灾。

均压防灭火的分类：
1.气体灭火系统：
惰性气体系统：使用气体（如氮气、乙烷气体等），以降低火源周围的氧气浓度，从而扑灭火源。

卤代烷气体系统：使用卤代烷气体（如卤代丙烷）来抑制火灾，这些气体可以在火源附近化学反应，达到灭火的效果。

2.泡沫灭火系统：
均压泡沫系统：在系统中保持泡沫发生器内的均匀压力，确保在需要时能够均匀地释放泡沫，覆盖火源。

3.水幕灭火系统：
均压水幕系统：通过维持系统内的水压，确保在火灾发生时，水幕喷射器均匀、稳定地释放水幕，形成阻挡火源的屏障。

4.干粉灭火系统：
均压干粉系统：通过维持系统内的均匀压力，确保干粉可以均匀地喷洒到火源，起到灭火作用。

在选择和设计均压防灭火系统时，需要考虑火灾的性质、场所的特点以及灭火剂的适用性。

此外，系统的维护和定期检查也是确保系统可靠性的重要因素。

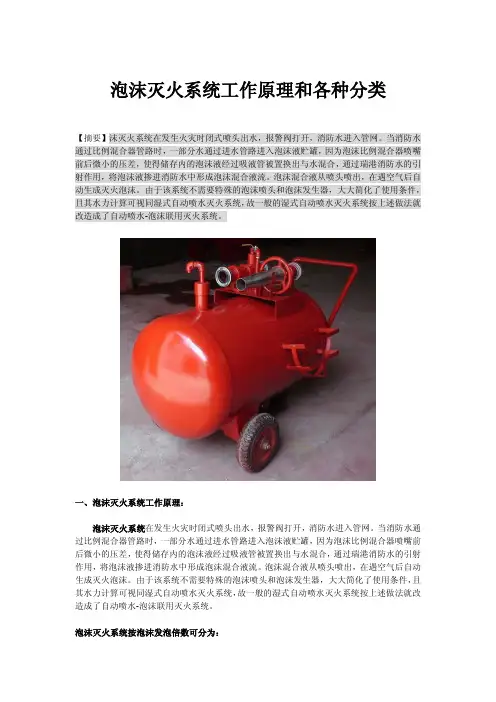

泡沫灭火系统工作原理和各种分类【摘要】沫灭火系统在发生火灾时闭式喷头出水，报警阀打开，消防水进入管网。

当消防水通过比例混合器管路时，一部分水通过进水管路进入泡沫液贮罐，因为泡沫比例混合器喷嘴前后微小的压差，使得储存内的泡沫液经过吸液管被置换出与水混合，通过瑞港消防水的引射作用，将泡沫液掺进消防水中形成泡沫混合液流。

泡沫混合液从喷头喷出，在遇空气后自动生成灭火泡沫。

由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法就改造成了自动喷水-泡沫联用灭火系统。

一、泡沫灭火系统工作原理：泡沫灭火系统在发生火灾时闭式喷头出水，报警阀打开，消防水进入管网。

当消防水通过比例混合器管路时，一部分水通过进水管路进入泡沫液贮罐，因为泡沫比例混合器喷嘴前后微小的压差，使得储存内的泡沫液经过吸液管被置换出与水混合，通过瑞港消防水的引射作用，将泡沫液掺进消防水中形成泡沫混合液流。

泡沫混合液从喷头喷出，在遇空气后自动生成灭火泡沫。

由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法就改造成了自动喷水-泡沫联用灭火系统。

泡沫灭火系统按泡沫发泡倍数可分为：(1)低倍数泡沫灭火系统①低倍数泡沫混合液供给强度为5～7L/（min.m2）、混合比为3%～6%、预燃时间60～120s 的情况下，灭火时间为3～5min；中倍数泡沫混合液供给强度为4～4.4L（min.m2）、混合比为8%、预燃时间60～90s的情况下，灭火时间为1～2min。

在供给强度同为4L/（min.m2），时，中倍数蛋白泡沫混合液灭火时间124s；低倍数蛋白泡沫混合液灭火时间为459s；低倍数氟蛋白泡沫混合液灭火时间为270s。

②低倍数泡沫是指泡沫混合液吸入空气后，体积膨胀小于20倍的泡沫。

目录3 系统选择14 系统设计 14．2 消防炮布置14．3 水炮系统24．4 泡沫炮系统24．5 干粉炮系统35 系统组件35．1 一般规定35．3 泡沫比例混合装置与泡沫液罐45．4 干粉罐与氮气瓶45．6 阀门和管道45．7 消防炮塔46 电气 46．2 控制53 系统选择3．0．1 系统选用的灭火剂应和保护对象相适应，并应符合下列规定：1.泡沫炮系统适用于甲、乙、丙类液体、固体可燃物火灾场所；2.干粉炮系统适用于液化石油气、天然气等可燃气体火灾场所；3.水炮系统适用于一般固体可燃物火灾场所；4.水炮系统和泡沫炮系统不得用于扑救遇水发生化学反应而引起燃烧、爆炸等物质的火灾。

4 系统设计4．1 一般规定4．1．6 水炮系统和泡沫炮系统从启动至炮口喷射水或泡沫的时间不应大于5min，干粉炮系统从启动至炮口喷射干粉的时间不应大于2min。

4．2 消防炮布置4．2．1 室消防炮的布置数量不应少于两门，其布置高度应保证消防炮的射流不受上部建筑构件的影响，并应能使两门水炮的水射流同时到达被保护区域的任一部位。

室系统应采用湿式给水系统，消防炮位处应设置消防水泵启动按钮。

设置消防炮平台时，其结构强度应能满足消防炮喷射反力的要求，结构设计应能满足消防炮正常使用的要求。

4．2．2 室外消防炮的布置应能使消防炮的射流完全覆盖被保护场所及被保护物，且应满足灭火强度及冷却强度的要求。

1.消防炮应设置在被保护场所常年主导风向的上风方向；2.当灭火对象高度较高、面积较大时，或在消防炮的射流受到较高大障碍物的阻挡时，应设置消防炮塔。

4．2．4 液化石油气、天然气装卸码头和甲、乙、丙类液体、油品装卸码头的消防炮的布置数量不应少于两门，泡沫炮的射程应满足覆盖设计船型的油气舱围，水炮的射程应满足覆盖设计船型的全船围。

4．2．5 消防炮塔的布置应符合下列规定：1.甲、乙、丙类液体储罐区、液化烃储罐区和石化生产装置的消防炮塔高度的确定应使消防炮对被保护对象实施有效保护；2.甲、乙、丙类液体、油品、液化石油气、天然气装卸码头的消防炮塔高度应使消防炮的俯仰回转中心高度不低于在设计潮位和船舶空载时的甲板高度；消防炮水平回转中心与码头前沿的距离不应小于2.5m；3.消防炮塔的周围应留有供设备维修用的通道。

泡沫灭火系统设置要求泡沫灭火系统是通过机械作用将泡沫灭火剂、水与空气充分混合并产生泡沫实施灭火的灭火系统，具有安全可靠、经济实用、灭火效率高、无毒性等优点。

随着泡沫灭火技术的发展，泡沫灭火系统的应用领域更加广泛一、系统灭火机理泡沫灭火系统的灭火机理主要体现在以下几个方面:(1)隔氧窒息作用。

在燃烧物表面形成泡沫覆盖层，使燃烧物表面与空气隔绝，同时泡沫受热蒸发产生的水蒸气可以降低燃烧物附近氧气的浓度，起到窒息灭火作用。

(2)辐射热阻隔作用。

泡沫层能阻止燃烧区的热量作用于燃烧物质的表面，因此可防止可燃物本身和附近可燃物质的蒸发。

(3)吸热冷却作用。

泡沫析出的水可对燃烧物表面进行冷却。

水溶性液体火灾必须选用抗溶性泡沫液。

扑救水溶性液体火灾应采用液上喷射或半液下喷射泡沫，不能采用液下喷射泡沫。

对于非水溶性液体火灾，当采用液上喷射泡沫灭火时，选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液均可;当采用液下喷射泡沫灭火时，必须选用氟蛋白、成膜氟蛋白或水成膜泡沫液。

泡沫液的储存温度应为0~40℃。

第二节系统组成和分类基于泡沫灭火系统的保护对象(储存或生产使用的甲、乙、丙类液体)的特或储罐形式的特殊要求，其分类有多种形式，但其系统组成大致是相同的（一）、系统组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器(装置)、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。

（二）、系统分类一)、按喷射方式划分1. 液上喷射系统液上喷射系统是指泡沫从液面上喷入被保护储罐内的灭火系统，如图3-7-2和图3-7-3所示。

与液下喷射系统相比较，这种系统具有泡沫不易受油的污染、可以使用廉价的普通蛋白泡沫等优点。

它有固定式、半固定式和移动式三种应用形式2.液下喷射系统液下喷射系统是指泡沫从液面下喷入被保护储罐内的灭火系统。

泡沫在注入液体燃烧层下部之后，上升至液体表面并扩散开，形成一个泡沫层的灭火系统。

该系统通常设计为固定式和半固定式。

第一章泡沫灭火系统的组成和分类泡沫灭火系统由于其保护对象（储存或生产使用的甲、乙、丙类液体)的特性或储罐形式的特殊要求，其分类有多种形式，但其系统组成大致是相同的。

一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器（装置）、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。

二、系统的分类（一）按喷射方式分为液上喷射、液下喷射、半液下喷射1.液上喷射系统液上喷射系统是指泡沫从液面上喷入被保护储罐内的灭火系统（图3-7-2、图3-7-3）。

与液下喷射灭火系统相比较，这种系统泡沫不易受油的污染、可以使用廉价的普通蛋白泡沫等优点。

它有固定式、半固定式、移动式三种应用形式。

2.液下喷射系统液下喷射系统是指泡沫从液面下喷入被保护储罐内的灭火系统。

泡沫在注入液体燃烧层下部之后，上升至液体表面并扩散开，形成一个泡沫层的灭火系统，如图3-7-4、图3-7-5所示。

该系统通常设计为固定式和半固定式。

3.半液下喷射系统半液下喷射系统是指泡沫从储罐底部注入，并通过软管浮升到液体燃料表面进行灭火的泡沫灭火系统，如图3-7-6所示。

（二）按系统结构分为固定式、半固定式和移动式1.固定式系统固定式系统是指由固定的泡沫消防水泵或泡沫混合液泵、泡沫比例混合器（装置）、泡沫产生器（或喷头）和管道等组成的灭火系统。

2.半固定式系统半固定式系统是指由固定的泡沫产生器与部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统。

3.移动式系统移动式系统是指由消防车、机动消防泵或有水压源、泡沫比例混合器、泡沫枪、或移动式泡沫产生器，用水带等连接组成的灭火系统。

（三）按发泡倍数分为低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统1.低倍数泡沫灭火系统低倍数泡沫灭火系统是指发泡倍数小于20的泡沫灭火系统。

该系统是甲、乙、丙类液体储罐及石油化工装置区等场所的首选灭火系统。

2.中倍数泡沫灭火系统中倍数泡沫灭火系统是指发泡倍数为20～200的泡沫灭火系统。

船舶固定式灭火系统简介摘要：船舶固定式灭火系统是为了提高船舶安全性、预防船舶火灾而设计安装的保护设施，是船舶的重要组成部分。

本文简要介绍通常船舶上采用的固定式灭火系统。

关键词：船舶消防系统;泡沫灭火;二氧化碳灭火1.引言火灾是一种对财产造成严重损失，给人们生命带来严重威胁的事故。

航行于海上的船舶如果发生火灾，后果更为严重，由于船上地方狭小、设备集中、载有易燃物品，因而扑救条件比陆上差，人员脱险也较陆上困难，且很难得到快速的救援。

因而只能依靠自己的力量施救，因此，船舶消防系统是船舶保证安全的重要系统。

2. 船舶消防系统概述船舶消防系统是为了预防船舶火灾，保护船上人员货物安全的设备系统。

根据国际海上人命安全公约（solas）的要求，船舶上除了必备的消防水系统，手提式灭火器，还必须设置符合《消防系统安全规则》的固定式灭火系统[1]。

固定式灭火系统的分类根据灭火介质的不同，一般分为固定式二氧化碳灭火系统、固定式泡沫灭火系统、固定式压力水雾灭火系统等三种，每艘船根据其大小、航行区域、载货种类相应设置一种或几种固定式灭火系统[2]。

本文简要介绍了船舶上比较常用的是固定式气体灭火系统和固定式泡沫灭火系统。

2.1 固定式泡沫灭火系统泡沫灭火系统按其发泡倍数分为三种：发泡倍数低于20倍的为低倍数泡沫灭火系统；发泡倍数介于21～200倍之间的为中倍数泡沫灭火系统；发泡倍数介于201～1000倍之间为高倍数泡沫灭火系统。

其中高倍数泡沫灭火系统，具有发泡倍数高、灭火效率强、灭火迅速，极强渗透性等特点。

能快速充满大空间的火灾区域，阻断火灾的燃烧蔓延等特点，不但适用于扑灭一般火灾，对于扑灭油类火灾更为合适。

因此船舶中除了机器处所外，货油舱甲板上也常采用泡沫灭火系统[3]。

泡沫液的灭火原理主要体现在冷却、窒息和隔离三个方面：首先通过泡沫原液和海水按比例混合形成混合液，混合液中混入空气而产生泡沫。

泡沫群大量覆盖在燃烧物表面，形成泡沫覆盖层，使燃烧物的表面与空气隔绝，同时泡沫受热蒸发产生的水蒸气可以降低燃烧物附近氧气的浓度，起到窒息灭火作用。
