固定式泡沫灭火系统组成固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。
当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。
固定式泡沫灭火系统的泡沫喷射方式可采用液上喷射和液下喷射方式。
液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。
液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。
与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。
缺点是当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。
液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。
液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。
其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。
当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。
所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火.第二节储罐区液上喷射泡沫灭火系统的设计第3.2.1条固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。
泡沫混合液供给强度及连续供给时间，应符合下列规定：一、非水溶性的甲、乙、丙类液体，不应小于表3.2.1-1的规定。
二、水溶性的甲、乙、丙类液体，不应小于表3.2.1-2的规定。
注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间由试验确定。
第3.2.2条外浮顶储罐的泡沫灭火系统，应符合下列规定：一、泡沫混合液流量，应按罐壁与泡沫堰板之间的环形面积计算，其泡沫混合液的最小供强度、泡沫产生器的最大保护周长和连续供给时间，均应符合表3.2.2的规定；二、泡沫堰板距离罐壁不应小于1.0m。

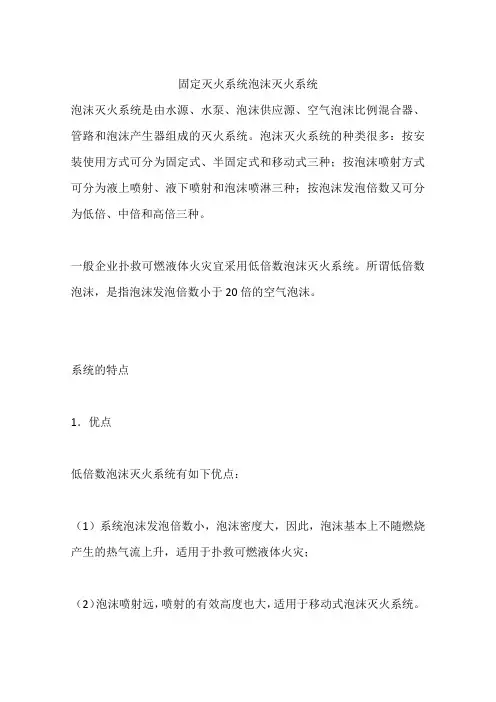

固定灭火系统泡沫灭火系统泡沫灭火系统是由水源、水泵、泡沫供应源、空气泡沫比例混合器、管路和泡沫产生器组成的灭火系统。
泡沫灭火系统的种类很多：按安装使用方式可分为固定式、半固定式和移动式三种；按泡沫喷射方式可分为液上喷射、液下喷射和泡沫喷淋三种；按泡沫发泡倍数又可分为低倍、中倍和高倍三种。
一般企业扑救可燃液体火灾宜采用低倍数泡沫灭火系统。
所谓低倍数泡沫，是指泡沫发泡倍数小于20倍的空气泡沫。
系统的特点1．优点低倍数泡沫灭火系统有如下优点：（1）系统泡沫发泡倍数小，泡沫密度大，因此，泡沫基本上不随燃烧产生的热气流上升，适用于扑救可燃液体火灾；（2）泡沫喷射远，喷射的有效高度也大，适用于移动式泡沫灭火系统。
2．限制性低倍数泡沫系统不适用于下列场合：（1）通常不宜用来扑救流动着的可燃液体火灾；（2）不宜用来扑救气体火灾，沸点低于0℃的液化气火灾和低温液体火灾；（3）不能扑救带电设备火灾；（4）不宜与水枪和水喷雾系统同时使用灭火。
概述—系统的类型及适用场所低倍数泡沫灭火系统主要有液上喷射和液下喷射两大类型；按设备安装的方式又分为固定式、半固定式和移动式三类。
对石油化工企业，厂区内的可燃液体罐区及工艺装置内火灾危险性的局部场所，宜采用半固定式泡沫灭火系统；远离厂区的可燃液体独立罐区，当地形复杂或单罐容积大，使用消防车扑救有困难时，宜采用固定式泡沫灭火系统；扑救可燃液体泄漏火灾、油池火灾、容积不大于200m＜sup＞3＜/sup＞、罐壁高度小于7m的立式储罐或卧式储罐的火灾，宜采用移动式泡沫灭火系统。
泡沫液的选择对非水溶性甲、乙、丙类液体，当采用液上喷射泡沫灭火时，宜选用蛋白泡沫液、氟蛋白泡沫液或水成膜泡沫液；当采用液下喷射泡沫灭火时，必须选用氟蛋白泡沫液或水成膜泡沫液。
对水溶性甲、乙、丙类液体火灾，必须选用抗溶性泡沫液灭火。
固定式泡沫灭火系统工作原理固定式泡沫灭火系统是一种常用的灭火设备，通常用于工业、商业和其他特定场所的火灾应急处理。
它的工作原理基于泡沫的扑救效果和灭火机制。
以下是固定式泡沫灭火系统的工作原理：1.泡沫液的制备：固定式泡沫灭火系统使用特殊的泡沫液。
泡沫液由水、稳定剂（如表面活性剂）和发泡剂组成。
这些组分通过泡沫发生器或泡沫增压罐混合供应，制备成泡沫浓缩液。
2.压力供应：系统中的压力供应装置（如泵或压缩气体瓶）提供压力，将泡沫液从储存容器或泡沫发生器输送到喷嘴装置。
3.释放和喷射：当火灾被探测到或人工触发系统时，泡沫液被释放，通过管道输送到喷嘴装置。
泡沫喷嘴可以是喷雾喷嘴、泡沫焰嘴或泡沫喷淋装置。
4.泡沫形成：在喷嘴装置中，泡沫液会与空气或气雾混合。
喷嘴中的空气或气雾通过气动效应使液体泡沫膨胀，形成稳定的大量泡沫。
5.泡沫覆盖：泡沫通过喷嘴喷射或喷淋到火灾部位。
泡沫的渗透和附着性能可以覆盖燃烧物表面，形成保护层，阻止燃烧物与氧气接触。
6.灭火机制：泡沫液在火灾表面形成一个保护层，阻断了火焰与外界氧气的接触，破坏了火灾的热传递和燃烧继续进行的条件。
同时，泡沫中含有水分，可以通过蒸发吸收燃烧区域的热量。
7.确认和关闭：一旦火势得到有效控制或扑灭，系统可以进行确认和关闭操作。
确认包括检查火灾是否得到控制，并清除泡沫残留物。
固定式泡沫灭火系统的工作原理和具体应用可能会因系统类型、场所需求和灭火系统配置而有所不同。
因此，在使用固定式泡沫灭火系统之前，应确保熟悉并按照系统的操作手册和相关标准进行正确操作。

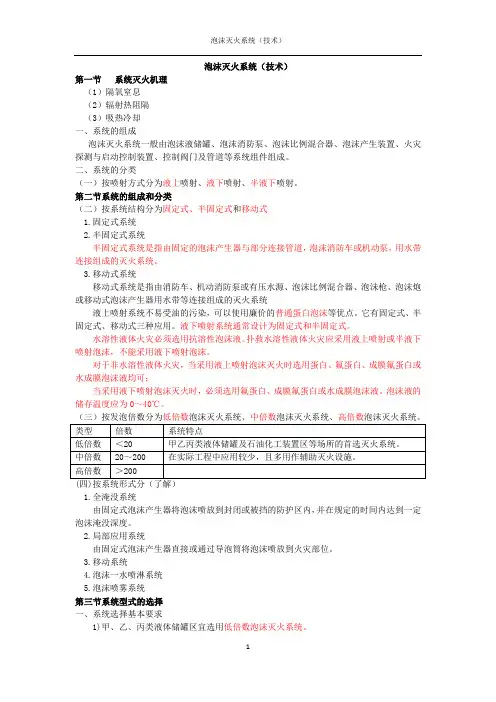

泡沫灭火系统（技术）第一节系统灭火机理（1）隔氧窒息（2）辐射热阻隔（3）吸热冷却一、系统的组成泡沫灭火系统一般由泡沫液储罐、泡沫消防泵、泡沫比例混合器、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
二、系统的分类（一）按喷射方式分为液上喷射、液下喷射、半液下喷射。
第二节系统的组成和分类（二）按系统结构分为固定式、半固定式和移动式1.固定式系统2.半固定式系统半固定式系统是指由固定的泡沫产生器与部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统。
3.移动式系统移动式系统是指由消防车、机动消防泵或有压水源、泡沫比例混合器、泡沬枪、泡沫炮或移动式泡沫产生器用水带等连接组成的灭火系统液上喷射系统不易受油的污染，可以使用廉价的普通蛋白泡沫等优点。
它有固定式、半固定式、移动式三种应用。
液下喷射系统通常设计为固定式和半固定式。
水溶性液体火灾必须选用抗溶性泡沫液。
扑救水溶性液体火灾应采用液上喷射或半液下喷射泡沫，不能采用液下喷射泡沫。
对于非水溶性液体火灾，当采用液上喷射泡沫灭火时选用蛋白、氟蛋白、成膜氟蛋白或水成膜泡沫液均可；当采用液下喷射泡沫灭火时，必须选用氟蛋白、成膜氟蛋白或水成膜泡沫液。
泡沫液的储存温度应为0～40℃。
（三）按发泡倍数分为低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统。
(四)按系统形式分（了解）1.全淹没系统由固定式泡沫产生器将泡沫喷放到封闭或被挡的防护区内，并在规定的时间内达到一定泡沫淹没深度。
2.局部应用系统由固定式泡沫产生器直接或通过导泡筒将泡沫喷放到火灾部位。
3.移动系统4.泡沫一水喷淋系统5.泡沫喷雾系统第三节系统型式的选择一、系统选择基本要求1)甲、乙、丙类液体储罐区宜选用低倍数泡沫灭火系统。
2)甲、乙、丙类液体储罐区固定式、半固定式或移动式泡沫灭火系统的选择应符合下列规定：低倍数泡沫灭火系统，应符合相关现行国家标准的规定；油罐中倍数泡沫灭火系统宜为固定式，应选用液上喷射系统。
LOGOCompany Document number : WTUT-WT88Y-W8BBGB-BWYTT-19998» >>正文泡沫灭火系统的设计要求泡沫灭火系统的设置要求应根据保护对象的设置形式、存储物质的属性以及泡沬灭火系统类型的不同，以《泡沬灭火系统设计规范》GB50151.《泡沫灭火系统施工及验收规范》GB50281等国家现行规范和标准为依据，确定设计基本参数。
一、低倍数泡沬灭火系统(-)固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。
泡沫混合液供给强度及连续供给时间，应符合下列规定：1 •姪类液体储罐液上喷射泡沬灭火系统，其泡沬混合液供给强度及连续供给时间不应小于表3-7-1的规定。
表3-7-1泡沫混合液供给强度和连续供给时间表注1 :如果采用大于上表规定的混合液供给强度，混合液连续供给时间可按相应的比例缩短，但不得小于上表规定时间的80%。
注2 :含氧添加剂含量体积比大于10%的无铅汽油，其抗溶泡沫混合液供给强度不应小于6L/ (min-H).连续供给时间不应小于40min。
注3 :沸点低于457的姪类液体，设置泡沫灭火系统的适用性及其泡沫混合液供给强度，应由试验确定。
2•姪类液体储罐液下或半液下喷射泡沬灭火系统，其泡沬混合液供给强度不应小于5.0L/min-r^s连续供给时间不应小于40min o注：沸点低于40C。
的怪类液体、储存温度超过50C。
或粘度大于40m卅/s的怪类液体以及含氧添加剂含量体积比大于10%的无铅汽油，液下喷射泡沬灭火系统的适用性及其泡沫混合液供给强度，应由试验确定。
3•水溶性液体储罐液上或半液下喷射泡沬灭火系统，其泡沬混合液供给强度及连续供给时间不应小于表3-7-2的规定。
注：本表未列出的水溶性液体，其泡沫混合液体供给强度和连续供给时间由试验确定。
（-）外浮顶储罐钢制双盘式与浮船式外浮顶储罐的保护面积，可按罐壁与泡沫堰板间的环形面积确定。
泡沫灭火系统工作原理和各种分类【摘要】沫灭火系统在发生火灾时闭式喷头出水，报警阀打开，消防水进入管网。
当消防水通过比例混合器管路时，一部分水通过进水管路进入泡沫液贮罐，因为泡沫比例混合器喷嘴前后微小的压差，使得储存内的泡沫液经过吸液管被置换出与水混合，通过瑞港消防水的引射作用，将泡沫液掺进消防水中形成泡沫混合液流。
泡沫混合液从喷头喷出，在遇空气后自动生成灭火泡沫。
由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法就改造成了自动喷水-泡沫联用灭火系统。
一、泡沫灭火系统工作原理：泡沫灭火系统在发生火灾时闭式喷头出水，报警阀打开，消防水进入管网。
当消防水通过比例混合器管路时，一部分水通过进水管路进入泡沫液贮罐，因为泡沫比例混合器喷嘴前后微小的压差，使得储存内的泡沫液经过吸液管被置换出与水混合，通过瑞港消防水的引射作用，将泡沫液掺进消防水中形成泡沫混合液流。
泡沫混合液从喷头喷出，在遇空气后自动生成灭火泡沫。
由于该系统不需要特殊的泡沫喷头和泡沫发生器，大大简化了使用条件，且其水力计算可视同湿式自动喷水灭火系统，故一般的湿式自动喷水灭火系统按上述做法就改造成了自动喷水-泡沫联用灭火系统。
泡沫灭火系统按泡沫发泡倍数可分为：(1)低倍数泡沫灭火系统①低倍数泡沫混合液供给强度为5～7L/（min.m2）、混合比为3%～6%、预燃时间60～120s 的情况下，灭火时间为3～5min；中倍数泡沫混合液供给强度为4～4.4L（min.m2）、混合比为8%、预燃时间60～90s的情况下，灭火时间为1～2min。
在供给强度同为4L/（min.m2），时，中倍数蛋白泡沫混合液灭火时间124s；低倍数蛋白泡沫混合液灭火时间为459s；低倍数氟蛋白泡沫混合液灭火时间为270s。
②低倍数泡沫是指泡沫混合液吸入空气后，体积膨胀小于20倍的泡沫。
泡沫灭火系统的组成和分类泡沫灭火系统由于其保护对象储存或生产使用的甲、乙、丙类液体的特性或储罐形式的特殊要求，其分类有多种形式，但其系统组成大致是相同的。
一、系统的组成泡沫灭火系统一般由泡沫液、泡沫消防水泵、泡沫混合液泵、泡沫液泵、泡沫比例混合器（装置）、泡沫液压力储罐、泡沫产生装置、火灾探测与启动控制装置、控制阀门及管道等系统组件组成。
二、系统的分类（一）按喷射方式分为液上喷射、液下喷射、半液下喷射1.液上喷射系统泡沫从液面上喷入被保护储罐内的灭火系统，与液下喷射灭火系统相比较，如图3-7-2、图3-7-3所示。
这种系统有泡沫不易受油的污染，可以使用廉价的普通蛋白泡沫等优点。
它有固定式、半固定式、移动式三种应用形式。
图3-7-2固定式液上喷射泡沫灭火系统（压力式）图3-7-3固定式液上喷射泡沫灭火系统（环泵式）2.液下喷射系统泡沫从液面下喷入被保护储罐内的灭火系统。
泡沫在注入液体燃烧层下部之后，上升至液体表面并扩散开，形成一个泡沫层的灭火系统，如图3-7-4、图3-7-5所示。
液下用的泡沫液必须是氟蛋白泡沫灭火液或是水成膜泡沫液。
该系统通常设计为固定式和半固定式两种。
图3-7-4固定式液下喷射泡沫灭火系统（压力式）图3-7-5固定式液下喷射泡沫灭火系统（环泵式）3.半液下喷射系统泡沫从储罐底部注入，并通过软管浮升到液体燃料表面进行灭火的泡沫灭火系统，如图3-7-6所示。
图3-7-6半液下喷射泡沫灭火系统（二）按系统结构分为固定式、半固定式和移动式1.固定式系统由固定的泡沫消防泵、泡沫比例混合器、泡沫产（发）生装置和管道等组成的灭火系统。
2.半固定式系统由固定的泡沫产（发）生装置及部分连接管道，泡沫消防车或机动泵，用水带连接组成的灭火系统。
3.移动式系统由消防车或机动消防泵、泡沫比例混合器、移动式泡沫产（发）生装置，用水带临时连接组成的灭火系统。
（三）按发泡倍数分为低倍数泡沫灭火系统、中倍数泡沫灭火系统、高倍数泡沫灭火系统1.低倍数泡沫灭火系统低倍数泡沫灭火系统是指发泡倍数小于20的泡沫灭火系统。
船舶固定式灭火系统简介摘要：船舶固定式灭火系统是为了提高船舶安全性、预防船舶火灾而设计安装的保护设施，是船舶的重要组成部分。
本文简要介绍通常船舶上采用的固定式灭火系统。
关键词：船舶消防系统;泡沫灭火;二氧化碳灭火1.引言火灾是一种对财产造成严重损失，给人们生命带来严重威胁的事故。
航行于海上的船舶如果发生火灾，后果更为严重，由于船上地方狭小、设备集中、载有易燃物品，因而扑救条件比陆上差，人员脱险也较陆上困难，且很难得到快速的救援。
因而只能依靠自己的力量施救，因此，船舶消防系统是船舶保证安全的重要系统。
2. 船舶消防系统概述船舶消防系统是为了预防船舶火灾，保护船上人员货物安全的设备系统。
根据国际海上人命安全公约（solas）的要求，船舶上除了必备的消防水系统，手提式灭火器，还必须设置符合《消防系统安全规则》的固定式灭火系统[1]。
固定式灭火系统的分类根据灭火介质的不同，一般分为固定式二氧化碳灭火系统、固定式泡沫灭火系统、固定式压力水雾灭火系统等三种，每艘船根据其大小、航行区域、载货种类相应设置一种或几种固定式灭火系统[2]。
本文简要介绍了船舶上比较常用的是固定式气体灭火系统和固定式泡沫灭火系统。
2.1 固定式泡沫灭火系统泡沫灭火系统按其发泡倍数分为三种：发泡倍数低于20倍的为低倍数泡沫灭火系统；发泡倍数介于21～200倍之间的为中倍数泡沫灭火系统；发泡倍数介于201～1000倍之间为高倍数泡沫灭火系统。
其中高倍数泡沫灭火系统，具有发泡倍数高、灭火效率强、灭火迅速，极强渗透性等特点。
能快速充满大空间的火灾区域，阻断火灾的燃烧蔓延等特点，不但适用于扑灭一般火灾，对于扑灭油类火灾更为合适。
因此船舶中除了机器处所外，货油舱甲板上也常采用泡沫灭火系统[3]。
泡沫液的灭火原理主要体现在冷却、窒息和隔离三个方面：首先通过泡沫原液和海水按比例混合形成混合液，混合液中混入空气而产生泡沫。
泡沫群大量覆盖在燃烧物表面，形成泡沫覆盖层，使燃烧物的表面与空气隔绝，同时泡沫受热蒸发产生的水蒸气可以降低燃烧物附近氧气的浓度，起到窒息灭火作用。
固定式泡沫灭火系统组成固定式泡沫灭火系统由固定的泡沫液消防泵、泡沫液贮罐、比例混合器、泡沫混合液的输送管道及泡沫产生装置等组成，并与给水系统连成一体。
当发生火灾时，先启动消防泵、打开相关阀门，系统即可实施灭火。
固定式泡沫灭火系统的泡沫喷射方式可采用液上喷射和液下喷射方式。
液上喷射泡沫灭火系统的泡沫产生器安装于油罐壁的上部，喷射出的泡沫覆盖住整个燃烧的液面进行灭火。
液上喷射泡沫灭火系统适用于固定顶、外浮顶和内浮顶三种储罐。
与液下喷射泡沫灭火系统相比，液上式造价较低，并且泡沫不易遭受油品的污染。
缺点是当油罐发生爆炸时，泡沫混合液管道及泡沫产生器易被拉坏，造成火灾失控。
液下喷射泡沫灭火系统中的泡沫由泡沫喷射口从油罐底部喷入，经过油层上升到燃烧的液面扩散覆盖整个液面，进行灭火。
液下喷射泡沫灭火系统适用于固定拱顶贮罐，不适用于外浮顶和内浮顶储罐。
其原因是浮顶阻碍泡沫的正常分布，当只对外浮顶或内浮顶储罐的环形密封处设防时，无法将泡沫全部输送到该处。
当以液下喷射的方式将泡沫注入水溶性液体后，由于水溶性液体分子的极性和脱水作用，泡沫会遭到破坏，无法浮升到液面实施灭火。
所以液下喷射泡沫灭火系统不适用于水溶性甲、乙、丙液体固定顶储罐的灭火.第二节储罐区液上喷射泡沫灭火系统的设计第条固定顶储罐液上喷射泡沫灭火系统的燃烧面积，应按储罐横截面面积计算。
泡沫混合液供给强度及连续供给时间，应符合下列规定：一、非水溶性的甲、乙、丙类液体，不应小于表的规定。
二、水溶性的甲、乙、丙类液体，不应小于表的规定。
注：本表未列出的水溶性液体，其泡沫混合液供给强度和连续供给时间由试验确定。
第条外浮顶储罐的泡沫灭火系统，应符合下列规定：一、泡沫混合液流量，应按罐壁与泡沫堰板之间的环形面积计算，其泡沫混合液的最小供强度、泡沫产生器的最大保护周长和连续供给时间，均应符合表的规定；二、泡沫堰板距离罐壁不应小于。
当采用机械密封时，泡沫堰板高度不应小于；当采用软密封时，泡沫堰板高度不应小于。
固定式二氧化碳灭火系统系列解读二氧化碳灭火系统是一种常见的固定式灭火系统，主要用于灭火范围较大、有价值设备存放的场所，比如电力设施、化工厂等。
本文将对固定式二氧化碳灭火系统进行系列解读，包括其基本原理、工作原理、应用范围以及安全注意事项等。
一、固定式二氧化碳灭火系统的基本原理固定式二氧化碳灭火系统的基本原理是利用二氧化碳的灭火特性，即二氧化碳能够抑制火焰的氧化反应，达到灭火的目的。
当二氧化碳释放到火灾现场时，它会迅速填充整个灭火区域，并将火灾区域内的氧气排除，使火焰无法进行燃烧，从而实现灭火目的。
二、固定式二氧化碳灭火系统的工作原理固定式二氧化碳灭火系统一般包括容器、放射管、阀门、喷嘴等部件。
当发生火灾时，系统会通过各种传感器检测到火灾信号，触发报警装置，同时自动打开二氧化碳气瓶的阀门，将压缩储存的二氧化碳气体释放到火灾现场。
在释放二氧化碳的同时，系统还会同时关闭建筑内部的空调通风系统，以防止火灾扩散。
三、固定式二氧化碳灭火系统的应用范围固定式二氧化碳灭火系统广泛应用于各类需要大面积灭火、有价值设备存放的场所，比如电力设施、化工厂、船舶舱室等。
由于二氧化碳不会留下任何残留物，不会损害设备和物品，因此在这些场所中得到了广泛的应用。
四、固定式二氧化碳灭火系统的安全注意事项虽然固定式二氧化碳灭火系统具有灭火迅速、无污染、对设备物品无害的优点，但在使用过程中仍需注意以下几点安全事项。
1.使用前需进行系统检查：在使用固定式二氧化碳灭火系统前，必须对系统的所有部件进行检查，确保各部件正常运转。
如果有任何故障或损坏，必须立即修复。
2.人员撤离：在启动固定式二氧化碳灭火系统后，需要紧急撤离人员，以免造成二氧化碳中毒。
3.系统排水：固定式二氧化碳灭火系统一般要求定期排水，以确保系统的正常运作。
4.定期维护：固定式二氧化碳灭火系统需要定期进行维护保养，以确保系统的高效运行。
五、固定式二氧化碳灭火系统的发展趋势固定式二氧化碳灭火系统随着科技的不断发展，未来的发展趋势主要表现在以下几个方面。
