初学者制作工频逆变器

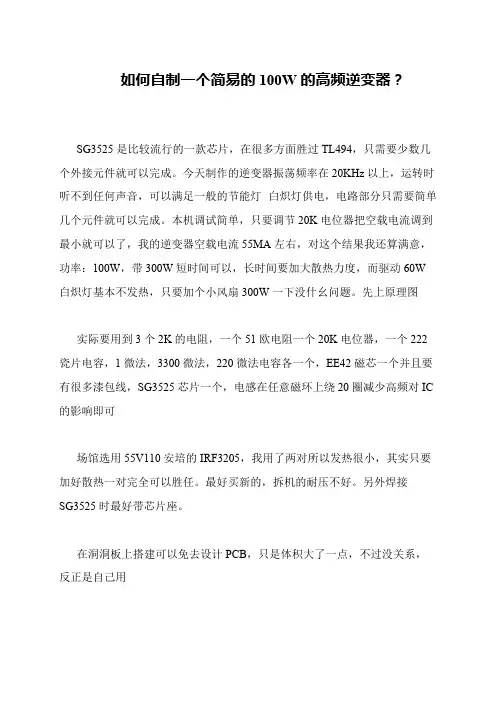

如何自制一个简易的100W的高频逆变器？
 SG3525是比较流行的一款芯片，在很多方面胜过TL494，只需要少数几个外接元件就可以完成。

今天制作的逆变器振荡频率在20KHz以上，运转时听不到任何声音，可以满足一般的节能灯白炽灯供电，电路部分只需要简单几个元件就可以完成。

本机调试简单，只要调节20K电位器把空载电流调到最小就可以了，我的逆变器空载电流55MA左右，对这个结果我还算满意，功率：100W，带300W短时间可以，长时间要加大散热力度，而驱动60W 白炽灯基本不发热，只要加个小风扇300W一下没什幺问题。

先上原理图
 实际要用到3个2K的电阻，一个51欧电阻一个20K电位器，一个222瓷片电容，1微法，3300微法，220微法电容各一个，EE42磁芯一个并且要有很多漆包线，SG3525芯片一个，电感在任意磁环上绕20圈减少高频对IC 的影响即可
 场馆选用55V110安培的IRF3205，我用了两对所以发热很小，其实只要加好散热一对完全可以胜任。

最好买新的，拆机的耐压不好。

另外焊接
SG3525时最好带芯片座。

 在洞洞板上搭建可以免去设计PCB，只是体积大了一点，不过没关系，反正是自己用。

单组12v变压器制作逆变器的方法1. 背景介绍逆变器是一种将直流电转换为交流电的装置，广泛应用于太阳能发电、风能发电、扬声器和变频空调等领域。

通过自制逆变器，可以将12V直流电转换为220V交流电，为人们的生活带来了诸多便利。

本文将介绍使用单组12V变压器制作逆变器的具体方法。

2. 所需材料- 12V变压器- 555定时器芯片- NPN功率晶体管- 电容器- 电阻- 电容式电压变压器3. 确定逆变器的功率需求在制作逆变器之前，需要确定所需逆变器的功率需求。

可以通过计算需要输出的负载电流和电压，来确定逆变器所需的功率大小。

4. 对12V变压器进行改造将12V变压器的绕组进行调整，使得其输入和输出的电压适合逆变器的工作需求。

还需要对变压器的输出端进行加工，制作适合连接其它元器件的引线。

5. 制作逆变器的电路板接下来，需要设计并制作逆变器的电路板。

通过绘制电路图和布线图，确定逆变器的连接方式和元器件的位置。

使用化学方法或者光刻方法，在电路板上进行图案制作和蚀刻，最后焊接元器件和引线。

6. 组装逆变器将所制作的电路板和其他元器件按照设计图纸进行组装。

需要注意焊接的技术要求和连接的准确性，以确保逆变器的正常工作。

7. 测试逆变器在组装完成后，需要对逆变器进行测试。

首先进行空载测试，检查逆变器的输出是否正常。

然后接入负载，检查逆变器的负载能力和稳定性。

最后通过对逆变器的效率、温度和工作时间进行测试，验证逆变器的产出是否符合要求。

8. 完善逆变器根据测试结果，对逆变器进行必要的改进和完善。

可以对元器件进行调整或更换，以提高逆变器的稳定性和效率。

9. 进行安全检查在逆变器制作完成后，需要对逆变器进行安全检查。

确保逆变器的绝缘性和接地良好，以避免发生电器故障和安全事故。

10. 使用逆变器完成所有制作和测试后，逆变器可以用于实际生活中。

可以将逆变器连接到太阳能电池或者汽车电池上，实现将12V直流电转换为220V 交流电的功能。

逆变器的制作方法逆变器是一种将直流电转换为交流电的电气设备。

它在太阳能发电、电池储能系统、风力发电等应用中起着重要作用。

下面将介绍逆变器的制作方法，包括材料准备、电路设计和装配等步骤。

1.材料准备制作逆变器的材料通常包括以下几个方面：-整流器：用于将直流电转换为交流电。

可以使用晶体管、MOSFET器件或开关管等。

-滤波器：用于滤除交流电中的噪声和谐波，使输出电流更加稳定和纯净。

-控制器：用于监测和控制逆变器的工作状态，保证其正常运行。

-并联二用逆变器（若需要）：用于扩大逆变器的功率输出。

2.电路设计逆变器电路的设计复杂度取决于功率要求和具体应用场景。

以下是一个基本的逆变器电路设计：-输入电压：根据具体需求选择适当的直流电源电压。

-整流器：选择适当的整流器器件，如MOSFET，以实现将直流电转换为交流电。

-控制器：设计一个控制器，监测逆变器的工作状态并调节其输出。

-滤波器：根据需要设计一个滤波器电路，用于滤除输出交流电中的噪声和谐波。

-输出：连接交流负载，如灯泡、电动机或电子设备等。

3.装配和调试完成了逆变器电路的设计后，就可以进行装配和调试了：-将电路中的各个组件和器件按照设计连接在一起。

-检查电路的连接是否正确，确保没有短路或接触不良的情况。

-打开输入直流电源，观察输出交流电压和频率是否符合要求。

-如果存在问题，可以通过调节控制器、更换元件或调整电路参数等方式进行调试。

需要注意的是，逆变器的制作需要一定的电子技术基础和知识，对于初学者来说可能会有一定的难度。

此外，逆变器涉及到高电压和高频电路，操作时需要格外小心，避免电击和过电流等危险。

总结：制作逆变器的方法包括材料准备、电路设计和装配调试等步骤。

需要根据具体需求选择适当的材料和器件，并理解逆变器电路的工作原理。

逆变器的制作需要一定电子技术基础和注意安全，同时可以根据实际情况进行调试和优化。

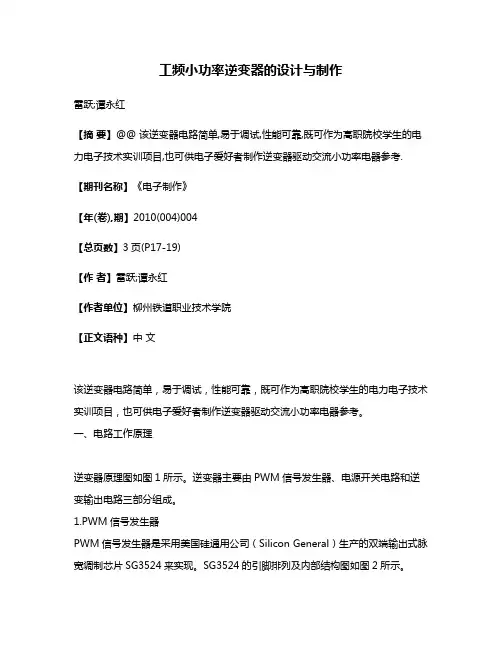

工频小功率逆变器的设计与制作雷跃;谭永红【摘要】@@ 该逆变器电路简单,易于调试,性能可靠,既可作为高职院校学生的电力电子技术实训项目,也可供电子爱好者制作逆变器驱动交流小功率电器参考.【期刊名称】《电子制作》【年(卷),期】2010(004)004【总页数】3页(P17-19)【作者】雷跃;谭永红【作者单位】柳州铁道职业技术学院【正文语种】中文该逆变器电路简单，易于调试，性能可靠，既可作为高职院校学生的电力电子技术实训项目，也可供电子爱好者制作逆变器驱动交流小功率电器参考。

一、电路工作原理逆变器原理图如图1所示。

逆变器主要由PWM信号发生器、电源开关电路和逆变输出电路三部分组成。

1.PWM信号发生器PWM信号发生器是采用美国硅通用公司（Silicon General）生产的双端输出式脉宽调制芯片SG3524来实现。

SG3524的引脚排列及内部结构图如图2所示。

SG3524内部集成了精密基准电源、误差放大器、可调振荡器、脉冲同步触发器、输出晶体管、高增益比较器、限流检测放大器以及关断电路。

SG3524具有以下特点：（1）PWM控制电路功能完善。

（2）提供推挽和单端两种输出模式。

（3）待机电流低，典型值为8mA。

（4）具有过电流和过热保护功能。

SG3524的引脚功能简介如图2所示。

振荡频率为式中f的单位为可kHZ, RT的单位为kΩ, CT的单位μF。

定时电阻RT向定时电容CT提供恒定的充电电流，CT上生成的锯齿波信号与误差放大器输出信号比较，由高增益比较器输出控制脉冲，实现对脉冲宽度的控制。

电容CT上的充电电流由RT决定，而CT本身容量的大小则决定了输出脉冲的宽度。

2.电源开关电路电路由两个MOS场效应管组成， Q1、Q2两个场效应管在SG3524的PWM控制脉冲的作用下，交替导通，实现了由直流电源向交流电源的逆变。

3.逆变输出电路主要由输出变压器和负载组成，其功能是经变压器升压后的220V交流电供给负载使用。

逆变器制作方法逆变器是一种能够将直流电能转换为交流电能的装置。

它在许多领域中都得到了广泛应用，特别是在太阳能发电和风能发电系统中，逆变器扮演着重要的角色。

本文将介绍一种简单的逆变器制作方法，让您能够了解逆变器的基本原理并尝试自己动手制作一个逆变器。

原材料准备在开始制作逆变器之前，您需要准备以下原材料：1.电子元件：变压器、功率晶体管、电容器、电阻等。

您可以在电子零件商店或在线电子零件供应商购买这些元件。

2.电路板：用于将电子元件连接起来的电路板。

您可以购买空白的电路板并根据需要设计并制作电路板。

3.焊接工具：包括焊锡、焊接笔和焊接插座等。

4.电源：逆变器需要一个电源来为电子元件提供能量。

您可以使用电池或电源适配器等。

5.工具：剪线钳、插头等基本工具。

制作步骤接下来，让我们详细介绍逆变器的制作步骤：1. 设计电路图首先，您需要设计逆变器的电路图。

这里我们以较常见的单相逆变器为例。

电路图应包括变压器、功率晶体管、电容器和电阻等元件，并且它们之间的连接方式需要清晰可见。

2. 制作电路板根据设计的电路图，使用电路板设计软件制作电路板。

设计完成后，可以通过打印并覆盖电路板制作蚀刻板，然后将电路图上的元件插入电路板。

3. 连接元件使用焊锡和焊接笔将电子元件连接到电路板上。

确保焊接牢固，避免出现冷焊或者短路等问题。

插座和插头可以使用剪线钳来连接。

4. 连接电源将电源连接到逆变器电路板上。

如果使用电池作为电源，确保正负极正确连接；如果使用电源适配器，将适配器的输出线与逆变器电路板上的电源输入口连接。

5. 测试逆变器完成逆变器的制作后，您可以对其进行测试。

首先，将直流电源连接到逆变器上，并使用万用表等仪器检查电源输出电压。

随后，将交流负载（如灯泡）连接到逆变器输出端口，验证逆变器能否正常将直流电转换为交流电。

小结通过本文介绍的制作方法，您可以制作一个简单的逆变器并了解其基本原理。

当然，这只是逆变器制作的入门级方法，对于更复杂的逆变器，您可能需要考虑更多的因素，如功率控制、保护回路等。

自制超简单200w48v50HZ逆变器
48v逆变器很少有图纸来仿制.或者太复杂.我这个自已反复试验才成功.元件少,自制容易.插在电动车充电座上,就可逆变输出200w功率,骑电动车上门维修的朋友,停电都不怕了.测试电动车电池放电性能也行元件选择.R1 R2用二个100w白炽灯泡代用正好.二个二极管是1N4007,上下管用旧彩电拆的行管,开关管如951 820都可,上下各4支并联,变压器为铁芯,旧黑白上18v变压器拆了重绕.
,警告:当逆变器工作时,振荡产生的感应电很高,千万不要用手同时触及上下管集电极的散热片.。

逆变器电路DIY(图文详解)电子发烧友网：本文的主要介绍了逆变器电路DIY制作过程，并介绍了逆变器工作原理、逆变器电路图及逆变器的性能测试。

本文制作的的逆变器(见图1)主要由MOS 场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

1.逆变器电路图2.逆变器工作原理这里我们将详细介绍这个逆变器的工作原理。

2.1.方波信号发生器(见图2)图2 方波信号发生器这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC.图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的误差，实际值会略有差异。

其它多余的反相器，输入端接地避免影响其它电路。

#p#场效应管驱动电路#e#2.2场效应管驱动电路图3 场效应管驱动电路由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如图3所示。

4. 逆变器的性能测试测试电路见图4.这里测试用的输入电源采用内阻低、放电电流大(一般大于100A)的12V汽车电瓶，可为电路提供充足的输入功率。

测试用负载为普通的电灯泡。

测试的方法是通过改变负载大小，并测量此时的输入电流、电压以及输出电压。

输出电压随负荷的增大而下降，灯泡的消耗功率随电压变化而改变。

我们也可以通过计算找出输出电压和功率的关系。

但实际上由于电灯泡的电阻会随受加在两端电压变化而改变，并且输出电压、电流也不是正弦波，所以这种的计算只能看作是估算。

简易逆变器制作方法一、引言逆变器是一种将直流电能转换为交流电能的电子设备，具有广泛的应用领域，如太阳能发电系统、风力发电系统等。

本文将介绍一种简易逆变器的制作方法，方便读者了解和学习。

二、材料准备制作简易逆变器所需的材料有：1. 电源：直流电源，如电池；2. 变压器：用于将输入的直流电转换为交流电；3. 电容器：用于平滑输出的交流电；4. 整流器：用于将交流电转换为直流电；5. 开关电路：用于控制电流的开关；6. 滤波电路：用于过滤掉电流中的杂波。

三、步骤1. 连接电源：将电源连接到变压器的输入端，确保电源的正负极正确连接。

2. 连接变压器：将变压器的输出端连接到整流器的输入端，确保接触良好，无松动。

3. 连接整流器：将整流器的输出端连接到滤波电路的输入端，确保接触良好，无松动。

4. 连接滤波电路：将滤波电路的输出端连接到输出端，确保接触良好，无松动。

5. 连接开关电路：将开关电路的控制端连接到电源，确保开关的正常工作。

6. 测试和调试：连接逆变器的输入和输出后，进行测试和调试，确保逆变器的正常工作。

四、注意事项1. 在制作逆变器过程中，应注意电路的连接正确，避免反接或接触不良导致损坏或事故发生。

2. 在连接电源和电路时，应先切断电源，以确保操作的安全性。

3. 在测试和调试过程中，应佩戴绝缘手套和眼镜，以防止电流和火花对人身安全的影响。

五、总结通过以上步骤，我们可以制作出一个简易的逆变器。

当然，这只是一个简单的示例，实际的逆变器制作过程可能会更加复杂，涉及到更多的电子元件和电路设计。

希望读者可以通过本文的介绍，对逆变器的制作有一个初步的了解，进一步探索和学习相关的知识。

逆变器作为一种重要的电子设备，在现代社会中具有重要的应用价值，通过不断学习和实践，我们可以更好地理解和应用逆变器技术。

5000w逆变器制作方法
1、准备设备材料：
首先，我们需要准备一些必要的设备材料，包括现有的电源，多普勒
接口，PWM开关电源模块，风扇，热管，以及一些供电线缆等。

其次，准备一块电子板，用来安装电路元件，保证电路运作的安全性。

最后，准备一些电路元件，如阻容电容，继电器，电阻，电感，二极管，三极管，电压调节管，继电器，以及一个晶体管等。

2、电路设计
其次，我们要设计逆变器的电路，这是制作逆变器的关键环节。

首先，我们要设计逆变器的输出功率，以及输入与输出的电压，并利用PWM开关
电源模块实现调压和调功率的功能。

然后，在电路中加入电感，二极管，
三极管，以及晶体管等，确保电路的稳定性，并确保电压、电流的稳定性。

最后，我们可以在电路中加入一些阻容电容，来过滤电路中的高频噪声。

3、设备装配
接下来，需要将准备好的设备材料进行装配，将电路元件安装到电子
板上，以及将热管，风扇，及其他材料与电子板进行连接。

其中，电路元
件的安装需要细心，注意不能安装错。

同时，也要注意在安装时，需要用
导线将电路元件进行连接，以确保电路在运行时保持良好的稳定性。

初学者制作工频逆变器
工频逆变器以其线路简单,易于初学者制作、调式,抗过载能力强,成本低,实用等优点,深受广大电子制作爱好者的青睐.
用下图做了一个家用逆变器,把BG5 换成LM7812 的三端稳压,功率管用4 对IRF150 变压器是500W200、220、240、260V 多抽头输出,一制即成,用来启动电脑和电视机毫不费力,只是带电风扇稍逊一筹.声音要大一些,转速慢一些。

后来,充电时被小孩接通了逆变LM7812 和4 对IRF150 还有滤波电容一齐完蛋了,我心都痛了.都怪我没有用继电器用来切换逆、充啊!
在此期间又买回TL494 和4 对IRF540 又做了一个逆变驱动板,发现在50HZ 左右时(没有频率表,以长期做逆变器的经验靠耳听音频,哈哈~~~厉害吧!) 带小功率的变器还可以,500VA 的UPS 的变压器时居然不稳断断续续的,电流很大场管急剧发热,带500W 的变压器有时稳有时不稳,说不定换一根粗一点的线, 或是把板子移动个方向就不稳了,最后弃用!
图如下:
制作没有因此而停下,接下来做了二个.按原图重做了一个{原来的元件一个不用).同时又按TL494 的另外一种图的接法做了一个(就是西平房用来研究稳压的图)
还是不稳,只不过比原来强一些.我分析了一下原因,一是我用的是万能板, 分布电容大造成自激.二,可能是布线不太合理.三.可能是干扰.后来我用了。

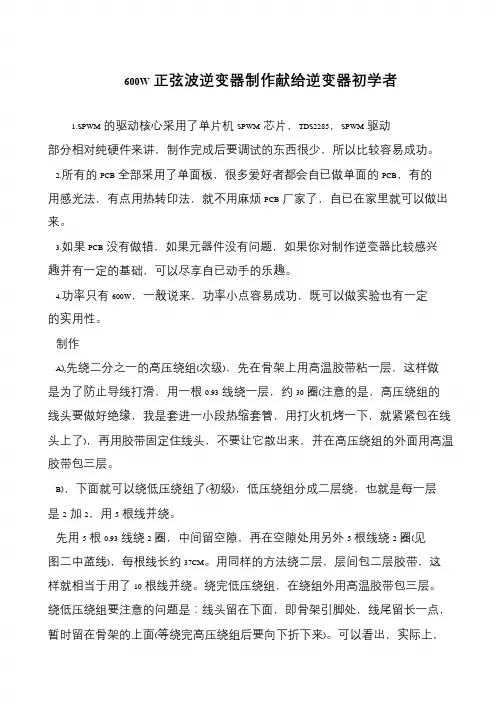

600W正弦波逆变器制作献给逆变器初学者
1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，SPWM驱动部分相对纯硬件来讲，制作完成后要调试的东西很少，所以比较容易成功。

2.所有的PCB全部采用了单面板，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，就不用麻烦PCB厂家了，自已在家里就可以做出来。

3.如果PCB没有做错，如果元器件没有问题，如果你对制作逆变器比较感兴趣并有一定的基础，可以尽享自已动手的乐趣。

4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。

制作
A),先绕二分之一的高压绕组(次级)，先在骨架上用高温胶带粘一层，这样做是为了防止导线打滑，用一根0.93线绕一层，约30圈(注意的是，高压绕组的线头要做好绝缘，我是套进一小段热缩套管，用打火机烤一下，就紧紧包在线头上了)，再用胶带固定住线头，不要让它散出来，并在高压绕组的外面用高温胶带包三层。

B)，下面就可以绕低压绕组了(初级)，低压绕组分成二层绕，也就是每一层是2加2，用5根线并绕。

先用5根0.93线绕2圈，中间留空隙，再在空隙处用另外5根线绕2圈(见图二中蓝线)，每根线长约37CM。

用同样的方法绕二层，层间包二层胶带，这样就相当于用了10根线并绕。

绕完低压绕组，在绕组外用高温胶带包三层。

绕低压绕组要注意的问题是：线头留在下面，即骨架引脚处，线尾留长一点，暂时留在骨架的上面(等绕完高压绕组后要向下折下来)。

可以看出，实际上，。

自制家用简易逆变器电路图市售的逆变电源大多采用UPS､UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波｡本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要自制家用简易逆变器电路图市售的逆变电源大多采用UPS UPK等逆变模块,输入直流电源多为12V,整体价格比较高,而且输出波形均为方波本文介绍的逆变电源输入电源为6V,采用易购的时基电路NE555作为振荡源,输出波形是近似的正弦波,可满足电视机或白炽灯或电风扇等电器在停电时继续工作的需要工作原理电路见图1 当把开关K1打向“逆变”位置时,BG1导通,由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡,其充放电时间常数可调节如果选择R1=R2,则输出脉冲的占空比为50%,该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2,图中的元件数值可使振荡频率调在50Hz,振荡脉冲由役脚输出,波形为方波,该方波经C4耦合,R3 C5积分变为三角波,这个三角波又经R4 C6,第二次积分和R5 C7第三次积分,变为近似的正弦波,通过C8耦合到BG2,由BG2放大后在B1的L2线圈上输出当L2上端电压为正时,D4截止,D3导通,使BG4 BG6截止,BG3 BG5导通,电流由电瓶正极→B2的L1→BG5→电瓶负极;当L2上端电压为负时,D3截止,D4导通,使BG3 BG5截止,BG4 BG6导通,电流由电瓶正极→B2的L2→BG6→电瓶负极BG5 BG6交替导通截止,经变压器B2合成正负对称的正弦波,并由L3升压送至逆变输出插座CZ1 CZ2,供用电器使用,同时LED1(红色)亮,指示逆变状态当开关打向“充电”位置时,市电经变压器B2降压D5 D6全波整流 R11限流后对电瓶充电,同时LED2(绿色)亮,指示充电状态元件选择和制作本电路中元器件均为易购的常用元器件,按图中所示数值选用即可B1用收音机输出变压器,应选用铁心大,线径粗的那一类,把原来接喇叭的这一组线圈接在L2位置,BG3 BG4分别用两只9013和9012并联组成,如图2和图3所示BG5 BG6均由四只3DD15并联组成,如图4所示BG5 BG6的散热器面积不应小于600cm2,B2逆变变压器可选用成品整机用印刷线路板可自行设计制作电瓶选用容量大于150Ah的电瓶本逆变器的调试只需调W,使逆变电压频率为50Hz即可。

超级简单的逆变器制作超级简单的逆变器制作（一）自制低成本高效率的家用逆变器本文介绍的逆变器，电路简洁、成本低、易维护、效率高，稍有动手能力的人都能制作。

它虽然不具备市售优质家用逆变器高档复杂的开关电源集成线路，场效应功率放大，但功效并不逊色。

此机为准正弦波输出，空载电流小于450mA，负载能力300W以上，效率达85％以上。

平时．给电风扇、照明灯泡，电烙铁供电，或串上100W的灯泡带29英寸以下的电视都绰绰有余（由于消磁线圈的原因，启动电流太大，所以要串灯泡启动，如果拔掉消磁线圈，串接的灯泡可不用），给生活和维修带来极大的方便，出现故障也不会造成电压升高、烧坏用电器。

笔者使用一年多，没见出现过任何问题，电路如图所示。

工作原理：接通12V电源后，由V1，V2、R1-R4、C1、C2构成的多谐振荡器得电起振，V1、V2的集电极轮流输出接近50Hz的正极性方波．经过C3和R5、C4和R6组成的积分电路积分整形为准正弦波，再经V3、V4倒相放大后分别激励V5、V6，使末级功率管V7、V8轮流导通和截止，它们的集电极电流流经变压器初级绕组L1、L2在变压器的高压侧感应出约50Hz的准正弦波高压输出。

元件选择：本机的大多数元件都能从废旧电路板中拆下来。

V5、V6用D880或C2073。

V7、V8分别用三只3DD207并联而成，其参数为200V／5A／50W，也可用3DDl5D替代。

可调电阻RP可从旧彩电尾板上拆用。

其余电阻电容无特殊要求。

线圈Ll、L2为中1.62mm 的漆包线，各绕50匝。

L3、L4、L5都用0.53mm的漆包线，匝数分别为12、12，945。

功率管配上尽可能大的散热片就行了，本机配的是宽150cm的散热片。

变压器铁芯选用有效横截面积20cm2以上的，可以用足够大的废旧电瓶充电器的铁芯或功放机上的环形电源变压器铁芯，选用的是环形变压器铁芯。

制作与调试：将功率管全部装上散热片后，将其余元件全部用搭棚焊的方法焊接在功率管上，无需制作电路板。

逆变器制作全过程（新手必看）该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。

2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。

3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。

如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。

4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。

下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。

分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。

1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。

该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。

主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。

关于主变压器的绕制，下面再详细介绍。

前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。

最简易逆变器制作方法
嘿，朋友们！今天咱来聊聊怎么自己动手做一个简易逆变器。

这玩意儿可神奇啦，就像个小魔术盒，能把直流电变成交流电呢！
你看啊，咱们生活中好多电器都得用交流电，可有时候咱手头只有直流电，那咋办呢？这时候逆变器就派上大用场啦！想象一下，要是没有它，那些只能用交流电的家伙不就都得“傻眼”啦？
其实做这个简易逆变器也不难。

咱先得准备点材料，就像做饭得有食材一样。

咱得有几个电容啦，几个电感啦，还有一些电阻啥的。

这些东西就像是拼图的小块，把它们凑在一起，就能变出咱想要的逆变器啦！
先把电容啊、电感啊啥的按照一定的顺序连接起来，这可得细心点儿，别弄错了哟！就像搭积木一样，得搭得稳稳当当的。

然后呢，接上电源，嘿，奇迹就要发生啦！
你说这是不是很有意思？咱自己动手，丰衣足食，做出个这么实用的东西来。

而且啊，当你看到它真的能工作，能把直流电变成交流电的时候，那种成就感，哎呀，简直没法形容！就好像你培育出了一朵特别漂亮的花一样。

你说咱为啥要自己做呢？一来是好玩呀，体验一下动手的乐趣。

二来呢，自己做的东西，用起来更放心不是？而且还能省钱呢！要是去买个现成的，那可得花不少钱。

咱自己动手做，成本低多啦！
当然啦，做这个也不是一帆风顺的，可能会遇到一些小问题。

但别怕呀，咱就把它当成一个小挑战，解决了它不就更有成就感啦？就像打游戏过关一样，多刺激呀！
等你真的做好了这个简易逆变器，你就可以跟朋友们炫耀啦！“看，这是我自己做的逆变器，厉害吧！”他们肯定会对你刮目相看的。

总之呢，自己动手做简易逆变器，既有乐趣又实用。

大家都来试试吧，相信你们一定会爱上这个过程的！。

简易逆变器制作过程咱今儿个就来唠唠简易逆变器这事儿。

你知道啥是逆变器不？简单说呢，就像一个神奇的小盒子，能把直流电变成交流电。

这就好比啊，直流电是一个直来直去的愣头青，交流电呢，是个会变着法儿走的机灵鬼。

咱要做的这个简易逆变器啊，就是让那个愣头青变成机灵鬼的小魔法盒。

做这个简易逆变器，材料可得准备好。

你得有个变压器，这变压器就像是一个魔法转换站。

然后呢，还得有几个三极管，这三极管啊，就像是小开关，能控制电流的走向呢。

电容也不能少啊，电容就像个小水库，能储存电能。

这就好比你出门得带个水壶装水一样，电容就是电路里装电的小水壶。

还有电阻，电阻就像是电路里的减速带，能控制电流的速度。

这些东西准备齐全了，咱才能开始动手。

先说说变压器咋处理。

变压器有初级线圈和次级线圈，初级线圈这边接直流电。

你可别小瞧这个连接，就像给一个新机器接上电源一样重要。

接的时候得小心，线得接得稳稳当当的，要是接不好啊，就像盖房子地基没打好，整个逆变器都可能出问题。

再看三极管，三极管在这个电路里可是起到关键的控制作用。

这几个三极管得按照一定的电路连接方式来连接，就像搭积木一样，每一块都得放在正确的位置。

要是放错了，那就好比你把鞋子穿在手上，衣服套在腿上，整个电路就乱套了。

通过三极管的控制，能让直流电按照咱们想要的方式开始变化。

电容在这时候就发挥它储存电能的作用了。

当电路里电流有波动的时候，电容就像个缓冲器一样，把多余的电能储存起来，等需要的时候再释放出去。

这就像你存钱一样，平时有多余的钱就存起来，等要用的时候再拿出来花。

电阻呢，它就在电路里调节电流的大小，就像水龙头的开关一样，能控制水流的大小，电阻就能控制电流的大小。

在连接这些元件的时候啊，线路可不能乱。

每一根线都像是一条小路，电流就像在路上走的小蚂蚁。

如果线路乱了，就像小蚂蚁的路被堵住了或者走岔了，电流就没法正常流动了。

所以接线的时候要细心，把每根线都接对地方。

咱在制作的过程中啊，还得注意安全。

简易逆变器制作方法简介逆变器是一种电子器件，能够将直流电转换为交流电。

它在许多应用中都有广泛的用途，包括太阳能发电系统、逆变焊机等。

本文将介绍一种简易逆变器的制作方法，帮助初学者了解逆变器的原理，并通过实践制作出一个简单的逆变器电路。

材料准备在制作逆变器之前，我们需要准备以下材料和工具：•NPN功率晶体管（例如2N3055）•PNP功率晶体管（例如2N2955）•12V大电容（例如10000μF）•12-0-12V变压器•电阻（例如2.2Ω和10Ω）•电容（例如0.1μF）•电路板•钳子•锡焊工具•打孔器•导线•万用表制作步骤步骤1：准备电路板首先，我们需要准备一个电路板来制作我们的逆变器电路。

用打孔器将电路板打孔，以适应所需的元件，并确保电路板上没有导电物质。

步骤2：焊接元件将逆变器电路的元件焊接到电路板上。

首先，将功率晶体管和电容焊接到电路板上。

确保焊接良好，不要出现虚焊或短路现象。

步骤3：连接变压器将12-0-12V变压器连接到逆变器电路的输入端。

确保正确连接变压器的输入和输出。

步骤4：连接电阻和电容连接2.2Ω电阻和10Ω电阻，并将它们连接到逆变器电路的合适位置。

然后，连接0.1μF电容到逆变器电路上。

步骤5：连接输出端将逆变器电路的输出端连接到负载上，如灯泡或电器设备。

确保逆变器电路和负载正确连接，避免短路或过载。

步骤6：测试逆变器使用万用表测试逆变器电路的输出电压和电流。

确保逆变器电路正常工作且输出稳定。

注意事项在制作逆变器的过程中，应注意以下事项：•操作安全：在制作逆变器时，务必注意电流和电压的安全。

避免触摸裸露的导线和元件，以免触电。

•保护电路：在逆变器电路中使用适当的保护措施，例如保险丝或电流限制器，以防止电流过载和短路。

•负载选型：根据逆变器电路的功率和负载的要求，选择适当的负载设备。

确保负载设备的额定功率与逆变器电路能力相匹配。

•及时排查故障：如果逆变器电路不正常工作或输出不稳定，及时排查故障，检查元件的连接和焊接是否良好，并查找其他可能的故障原因。
