紫外臭氧检测仪工作原理检测仪是如何工作的紫外臭氧检测仪广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量及环境中高浓度臭氧的检测。
紫外臭氧检测仪原理：紫紫外臭氧检测仪广泛应用于制药、化工、市政、污水处理等行业，对臭氧发生器出口浓度和臭氧发生器产量测量及环境中高浓度臭氧的检测。
紫外臭氧检测仪原理：紫外臭氧检测仪就是接受紫外线吸取法的原理，用稳定的紫外灯光源产生紫外线，用光波过滤器过滤掉其它波长紫外光，只允许特定波长通过。
经过样品光电传感器，再经过臭氧吸取池后，到达采样光电传感器。
通过样品光电传感器和采样光电传感器电信号比较，再经过数学模型的计算，就能得出臭氧浓度大小。
紫外臭氧检测仪特点：1、宽量程：0.01—100mg/L； 0.01—200mg/L：0.01—20ppm （高精度）2、国外长寿命紫外发光灯管（254nm），使用寿命是一般紫外灯管的2—3倍（10000小时以上）；3、彩色触摸显示屏操作，数据存储256组。
4、在使用过程中设备自动校零，一切自动完成，保证了浓度的精准性并且避开了零漂；5、用于臭氧发生器出口，臭氧浓度检测，可连续在线实时检测，无需手工校零，可内侵入臭氧发生器；6、有用户校正功能，性能及光源系统要优于国外分析仪，价格也优惠于国外分析仪；7、测量原理：紫外吸取法。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
随着工业与生活的日益进展，气体检测仪在应用的领域越来越广泛，而生产气体检测仪的技术也是越来越先进，仪器日益倾向于小巧便携、价廉，而真正的在一些个化工厂及电厂煤矿等很多地方固定式仪器也是必不可少的，它能够保障人的生命安全，能够保障工业的持续而稳定的生产进展，所以怎样选购气体检测仪就成了我们操作人员的必修课。
臭氧仪的使用流程1. 准备工作在使用臭氧仪之前，需要进行一些准备工作，以保证仪器的正常运行和准确测量。
以下是使用臭氧仪前的准备工作步骤：•校准仪器：在开始测量前，确保臭氧仪已经校准。
校准的目的是确保仪器的测量结果准确无误。
•检查电池电量：确保臭氧仪电池电量充足，以免在测量过程中影响仪器的正常工作。
•检查传感器：检查臭氧仪传感器是否完好无损，如果有损坏或故障，应及时更换或修理。
2. 设置测量参数在使用臭氧仪进行测量之前，需要根据具体的测量需求设置相关的测量参数。
以下是设置测量参数的步骤：1.打开臭氧仪：按下电源开关打开臭氧仪，等待仪器自检完成后进入测量模式。
2.选择测量模式：根据需要选择臭氧浓度的测量模式，可以是体积百分比或质量浓度测量模式。
3.设置测量范围：根据预期的臭氧浓度范围，设置合适的测量范围。
确保仪器能够准确测量所需的浓度范围。
4.调整响应时间：如果需要快速测量臭氧浓度变化，可以缩短仪器的响应时间；如果测量稳定性更重要，可以延长仪器的响应时间。
3. 进行测量设置好测量参数后，即可进行臭氧浓度的实际测量。
以下是进行测量的步骤：1.等待稳定：在开始测量前，需要等待臭氧仪稳定。
通常需要等待数分钟，直到仪器显示的测量指示稳定不再波动。
2.将仪器放置在待测环境中：将臭氧仪放置在待测环境中，确保仪器不受外界干扰，并且能够充分接触待测空气。
3.观察显示结果：在测量过程中，可以观察臭氧仪的显示屏，实时了解测量结果。
4.记录测量数据：在测量过程中，及时记录测量结果，包括时间、测量值以及其他相关信息，以便后续分析和处理。
4. 数据分析与处理完成测量后，可以对测量数据进行分析和处理，以获取更多的有用信息。
以下是数据分析与处理的步骤：•数据整理：整理测量数据，对数据进行排序和分类，以便后续分析。
•趋势分析：通过数据分析软件或工具，对测量数据进行趋势分析，了解臭氧浓度的变化趋势。
•异常值处理：检查测量数据中是否存在异常值，进行合理的处理和排除，以保证数据的准确性和可靠性。
臭氧分析仪臭氧测试仪安全操作及保养规程臭氧分析仪臭氧测试仪是一种用于测量空气中臭氧浓度的仪器。
它广泛应用于实验室、医疗设备、环境保护等领域。
为了确保使用的安全性和有效性，以下是臭氧分析仪臭氧测试仪的安全操作及保养规程。
安全操作1.在操作臭氧分析仪臭氧测试仪前，请仔细阅读并理解相关的操作手册和使用说明。
确保自身了解仪器的性能、使用方法以及安全操作要求。
2.在使用前，检查仪器是否完好无损。
如果发现任何损坏或故障，请勿使用该仪器，并及时联系维修人员进行检修。
3.在操作臭氧分析仪臭氧测试仪时，需要佩戴适当的防护设备，如防护眼镜、手套等。
这有助于保护个人免受可能存在的风险。
4.按照操作手册正确连接臭氧分析仪臭氧测试仪至电源，并确保供电正常。
5.在进行测试之前，确认仪器已经预热至指定的工作温度。
不要轻易进行测试操作，以免影响测试结果的准确性。
6.将待测样品或空气样品导入到仪器中时，确保正确连接管道和接口。
确保没有泄漏和堵塞情况出现，以防止不必要的事故发生。
7.在测试过程中，避免触摸仪器的触点和内部部件。
避免通过物体直接接触仪器，以免影响测试的准确性和仪器的安全性。
8.在测试完成后，及时关闭仪器电源，并将所有的接口和管道进行清洗和消毒，以保证下一次测试的准确性。
保养规程1.每次使用臭氧分析仪臭氧测试仪后，应及时清理仪器的外部表面。
使用柔软的布或纸巾擦拭仪器，以保持其整洁。
2.定期根据操作手册和使用说明进行仪器的内部清洁。
内部清洁应由专业人员进行，以确保清洁操作的安全性和有效性。
3.定期校准仪器，以确保其测量结果的准确性。
校准应由具备相应技能和资质的人员进行，以保证校准的有效性。
4.注意仪器的周围环境情况。
避免仪器暴露在潮湿、高温、灰尘等不利于仪器正常工作的环境中。
5.仪器需要定期进行维护和保养。
请按照操作手册和使用说明中的要求，定期对仪器的性能和功能进行检查和维护。
6.妥善保管臭氧分析仪臭氧测试仪的相关文件，如操作手册、使用说明、校准报告等。
Model 106 臭氧分析仪手册Rev. D 12目录鉴别记录..............................................................................................3 打印记录................................................................................3 担保申明................................................................................4 警告......................................................................................6 臭氧分析仪引言.......................................................................7 技术规格................................................................................9 操作......................................................................................9 菜单.....................................................................................12 维护/故障诊断........................................................................20 校准.....................................................................................22 部件表..................................................................................28 服务记录...............................................................................28 附录A ：USB 安装...................................................................29 附录B ：使用USB 连接. (32)深圳市深国安电子科技有限公司地址：广东省深圳市龙华新区牛栏前大厦Ａ１５０９网址：ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ ｗｗｗ．ｓｉｎｇｏａｎ．ｃｏｍ．ｃｎ ｗｗｗ．ｓｈｅｎｇｕｏａｎ．ｃｏｍ蒋小姐：１３４ ２８７６ ２６３１ 电话：８６ ７５５－８５２５８９００3鉴别记录请记录下列信息用做将来参考：产品序列号：____________________________________ 质保日期： ____________________________________（自收货之日起有效）打印记录新版本是仪器操作指南的完整修订本，合并了先前所有该仪器的更新彩页及补充说明。
Ｔhermo 4９ｉ臭氧分析仪作业指导书1.仪器设备Thｅrmｏ49ｉ臭氧分析仪2.适用范围连续自动监测环境空气中O3得含量。
3、技术参数及环境条件环境条件：温度1５-35℃，相对湿度在85％以下。
技术参数：分析方法:紫外光度法定制范围: 0-0、05 至2０0ｐpm，０—0、1 至400mg／m３零点噪声：0、2５pｐb ＲＭS（６０秒平均时间）检测下限：1、0ppｂ零点漂移：〈1 ppb／２４小时,<2 ｐpb/７天跨度漂移: 每月小于1％满量程（包括传感器漂移）响应时间：20 秒（10 秒滞后时间）样品流速：１—３LPＭ电源要求：1０0VAＣ50/60 Ｈz，115VAＣ５0／60 Hz，2２0-240VＡC5０／6０Ｈz，１５0 瓦４、操作规程４、1 面板按钮功能4.1。
1软键可以被用作快捷方式,让用户跳至“用户选择菜单”屏幕。
4.1.2 用于显示“运行”屏幕。
“运行”屏幕通常显示O3浓度。
4.1。
3 用于在“运行"屏幕或回到菜单系统得上一级菜单时显示主菜单。
4.1.4 与当前内容相关，即提供与正在显示得屏幕相关得附加信息。
4.1.５这4个箭头按钮上、下、左、右移动光标，或调整特定屏幕内得数值或状态。
4．1。
6 用于选择菜单项，接受/设置/保存变更，或启动/关闭各项功能。
4、2初次运行4。
2。
1检查仪器得电路与气路就是否正确。
4.2。
２开启仪器，按照说明书对仪器进行正确得初始化设置。
4、3正常工作４。
3。
1运行屏幕显示O3浓度.状态栏显示时间与遥控界面状态,状态栏显示可选采样/校准螺线管阀或内部臭氧发生器（如果安装了)、时间与报警状态。
在“ＳAＭPＬE”模式下分析器选装了采样/校准阀时，仪器得左下脚显示字母“SＡMPLE”。
其它模式下在显示屏同一区域会显示“ZERO”、“LＥVEL1”、“LＥVEＬ２”、“LEVEL3”or“LEVEＬ4”.按直达采样、零点或习惯状态。
在双重模式或自动模式操作时使用2组系数来计算O3“低"与“高”浓度。
公共场所空气中臭氧检验方法空气中的臭氧是指空气中存在的臭氧浓度。
臭氧是一种毒性气体，会对人体健康产生严重影响，如呼吸困难、咳嗽、哮喘、眼痛等症状。
因此，对于公共场所的空气中臭氧浓度进行检验是十分重要的。
一般来说，公共场所的空气中臭氧浓度的检验可以通过以下步骤进行：1.选择适当的仪器和传感器：首先需要选择适合测量臭氧浓度的仪器和传感器。
常用的仪器包括臭氧检测仪、空气采样仪等。
2.准备工作：在进行实际检验之前，需要进行一些准备工作。
首先需要了解该公共场所的臭氧浓度的安全标准，以便于判断测量结果是否符合标准。
其次，需要确保仪器和传感器处于良好的工作状态，如校准仪器、更换传感器等。
3.设置测量点位：根据实际情况，在公共场所中设置测量点位。
可以选择空气流通较好的地点，如大厅、走廊等，以确保测量结果的准确性。
4.进行空气采样：使用空气采样仪进行空气采样。
可以将采样管置于待测点位附近，以吸收空气中的臭氧。
5.进行测量：将采样管连接到臭氧检测仪上，开启仪器，进行臭氧浓度的测量。
根据仪器的使用说明，选择相应的测量参数，如测量时间、测量范围等。
等待测量结果稳定后，记录测量结果。
6.分析和判断：将测量结果与臭氧浓度的安全标准进行比较和分析。
如果测量结果超过了安全标准，说明该公共场所的空气中臭氧浓度超标，需要采取相应措施进行调整和改善。
在进行公共场所空气中臭氧浓度的检验时，需要注意以下几点：1.仪器和传感器的准确性和可靠性是检验的关键。
因此，需要根据实际情况选择合适的仪器和传感器，并确保其处于良好的工作状态。
2.采样点位的选择和设置要合理。
选择流通较好的位置，避免靠近可能产生臭氧污染源的地方，如电器设备等。
3.检验过程中需要注意安全。
臭氧是一种有毒气体，对人体产生危害。
在检验过程中，要注意自身的防护，如佩戴口罩、手套等。
4.检验结果需要及时、准确地记录，以便于后续的分析和判断，并采取相应的措施。
总结起来，进行公共场所空气中臭氧浓度的检验需要选择适当的仪器和传感器，采样点位的选择要合理，检验过程要注意安全，检验结果要及时、准确地记录。

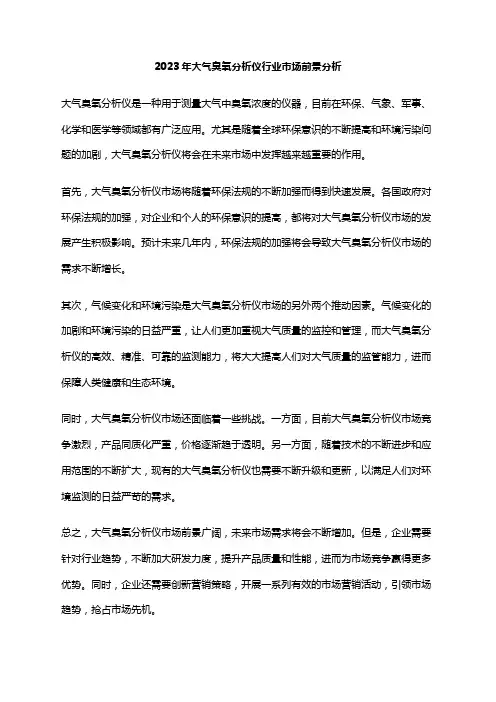

2023年大气臭氧分析仪行业市场前景分析
大气臭氧分析仪是一种用于测量大气中臭氧浓度的仪器，目前在环保、气象、军事、化学和医学等领域都有广泛应用。
尤其是随着全球环保意识的不断提高和环境污染问题的加剧，大气臭氧分析仪将会在未来市场中发挥越来越重要的作用。
首先，大气臭氧分析仪市场将随着环保法规的不断加强而得到快速发展。
各国政府对环保法规的加强，对企业和个人的环保意识的提高，都将对大气臭氧分析仪市场的发展产生积极影响。
预计未来几年内，环保法规的加强将会导致大气臭氧分析仪市场的需求不断增长。
其次，气候变化和环境污染是大气臭氧分析仪市场的另外两个推动因素。
气候变化的加剧和环境污染的日益严重，让人们更加重视大气质量的监控和管理，而大气臭氧分析仪的高效、精准、可靠的监测能力，将大大提高人们对大气质量的监管能力，进而保障人类健康和生态环境。
同时，大气臭氧分析仪市场还面临着一些挑战。
一方面，目前大气臭氧分析仪市场竞争激烈，产品同质化严重，价格逐渐趋于透明。
另一方面，随着技术的不断进步和应用范围的不断扩大，现有的大气臭氧分析仪也需要不断升级和更新，以满足人们对环境监测的日益严苛的需求。
总之，大气臭氧分析仪市场前景广阔，未来市场需求将会不断增加。
但是，企业需要针对行业趋势，不断加大研发力度，提升产品质量和性能，进而为市场竞争赢得更多优势。
同时，企业还需要创新营销策略，开展一系列有效的市场营销活动，引领市场趋势，抢占市场先机。
臭氧分析仪设备安全操作规程臭氧分析仪是一种用于检测空气中臭氧含量的仪器设备，广泛应用于各种工业领域以及实验室中。
在使用臭氧分析仪设备时，应当遵照以下操作规程，确保设备安全和操作准确。
1. 设备安全操作规程1.1. 设备准备在使用臭氧分析仪之前，应仔细检查设备是否正常，并遵照以下步骤准备设备：1.确认设备是否连接电源，并保证电压符合设备标准。
2.检查设备是否连接至配套的采样探头和样品管路。
3.清洗采样探头和样品管路，以免杂质影响检测结果和设备寿命。
4.检查臭氧分析仪的传感器和光路是否清洁，可以使用专用的清洗剂和工具进行清洗。
1.2. 检测前准备在进行臭氧分析检测之前，需要进行以下准备工作：1.预热设备，通常需要数分钟时间。
2.根据检测要求设置设备的参数和检测范围。
3.对样品进行预处理，以确保样品的特性和状态符合检测要求。
1.3. 检测操作在进行臭氧分析检测时，应当遵守以下操作规程：1.保持设备稳定，避免受到外力干扰，如震动或撞击。
2.不要将操作手套，指甲油或其他化学品接触传感器和光路，以避免损坏设备。
3.避免长时间直接暴露在阳光下或高温环境中，以避免设备过热和损坏。
4.不要将检测样品倾斜倒置，以避免样品泼溅和污染设备。
5.确保检测样品与设备参数、检测范围相符，以保证检测准确性和可靠性。
1.4. 操作结束在完成臭氧分析检测之后，应当遵照以下操作步骤：1.关闭设备电源，断开电源线，并拆卸采样探头和样品管路。
2.将样品和采样探头和样品管路中的残留物清除干净，可以使用清洗剂和工具。
3.制定设备保养计划，定期进行设备清洁和维护。
2. 安全警告在使用臭氧分析仪设备的过程中，应当注意以下安全警告：1.禁止设备的自行拆卸和改装，以避免设备损坏和人身伤害。
2.避免长时间直接暴露在高浓度臭氧气体中，以避免对身体健康造成损害。
3.在使用臭氧分析仪设备的过程中，应当严格遵守有关安全法律法规和规范。
4.未经授权的人员不得使用和操作臭氧分析仪设备，以避免设备损坏和人身伤害。
臭氧分析仪检测的原理分析仪工作原理我们知道地球大气层上有一层臭氧层，科学家们已经发觉臭氧层能吸取紫外线，讨论表明臭氧仅对波长253.7nm的紫外线具有zui大吸取系数，在此波长下紫外线通过臭氧会产生衰减，符合兰波特比尔定律。
该方法已被美国等国家作为臭氧标准分析方法。
该臭氧检测仪就是接受紫外线吸取法的原理，用稳定的紫外灯光源产生紫外线，用光波过滤器过滤掉其它波长紫外光，只允许波长253.7nm通过。
经过样品光电传感器，再经过臭氧吸取池后，到达采样光电传感器。
通过样品光电传感器和采样光电传感器电信号比较，再经过数学模型的计算，就能得出臭氧浓度大小。
臭氧分析仪的检测方法及其原理介绍臭氧浓度检测方法大致可分为“化学分析法”“物理分析法”“物理化学分析法”三类.1.化学检测法1.1碘量法碘量法是zui常用的臭氧测定方法,我国和很多国家均把此法作为测定气体臭氧的标准方法,我国建设部发布的《臭氧发生器臭氧浓度、产量、电耗的测量》标准CJ/T3028.294中即规定使用碘量法.其原理为强氧化剂臭氧（O3）与碘化钾（KI）水溶液反应生成游离碘（I2）.臭氧还原为氧气.反应式为：O3 2KI H2OO2 I2 2KOH游离碘显色,依在水中浓度由低至高呈浅黄至深红色.利用硫代硫酸钠（NaS2O3）标准液滴定，反应尽头为完全褪色止.反应式为：I2 2Na2S2O32NaI NaS4O6两反应式建立起O3反应量与NaS2O3消耗量的定量关系为1molO3：2molNaS2O3,则臭氧浓度CO3计算式为：CO3=40x3x1000/1000（mg/L）式中：CO3臭氧浓度,mg/L；ANa硫代硫酸钠标准液用量,ml；B 硫代硫酸钠标准液浓度,mol/L；V0臭氧化气体取样体积,ml.操作程序及方法参照标准CJ/T3028.294.测定标准型发生器浓度很便利.臭氧化气体积用流量计计数,NaS2O3浓度一般配制为0.100mol/L,测定精度可达1%.测定空气中臭氧浓度时,应用在气采样器抽气定量.为保证测定精度,NaS2O3配为0.10mol/L.测定水溶臭氧浓度亦可用此公式计算,只是V0代表采水量,取1000ml.NaS2O3浓度为0.10mol/L.碘量法优点为显色直观.不需要宝贵仪器.缺点是易受其氧化剂如NO、CI2等物质的干扰,在紧要检测时应减除其它氧化物质的影响.1.2比色法比色法是依据臭氧与不同化学试剂的显色或脱色反应程度来确定臭氧浓度的方法.按比色手段分为人工色样比色与光度计色.此法多用于检测水溶解臭氧浓度.国内检测瓶装水臭氧溶解浓度有使用碘化钾、其方式是利用检测样品显色液管相比较,确定测样臭氧溶解度值（0.05～0.08mg/L）,要求的,则利用分光光度计检测.国外利用此法做成仪器,配制标准工具与药品作为现场抽检使用,很便利.如美国HACH公司、日本荏原公司的DPD（二己基对苯二胺）比色盘,范围为0.05～2mg/L.美国HACH公司微型比色仪,利用靛蓝染料脱色反应.在600nm波长比色,0.05～0.75nm/L浓度数字显示,精度0.01nm/L.受其它氧化剂干扰少.1.3检测管将臭氧氧化可变化试剂浸渍在载体上,作为反应剂封装在标准内径的玻璃管内做成测管,使用时将检测管两端切断,把抽气器接到检测管出气端吸取定量臭氧气体,臭氧浓度与检测管内反应剂柱变色长度成正比,通过刻度值读取浓度值.德国、日本和我国都生产臭氧检测管,浓度范围分为高（1000ppm）、中（10ppm）、低（3ppm）三种,用于检测空气臭氧浓度,适于现场应用,使用简便,但精度低（为15%）.2.物理方法物理方法分析臭氧现在在国际上zui流行的是紫外线吸取法.它是利用臭氧对254nm波长的紫外线特征吸取的特性,依据比尔郎伯（Beer—Lambert）定律制造出的分析仪器,只要选择合适长度的吸取池,就可以检测0.002mg/m3～5%（vol）浓度的臭氧.其线形在4～5个数量级内都很好.该法已被我国作为环境空气中测定臭氧的标准方法（GB1/T1154348）.紫外线吸取法不但可以适用于检测气体中臭氧浓度,也可以检测水中溶存的臭氧浓度.紫外线吸取法的仪器在美国、的国、瑞士、日本都有产品.我国北京分析仪器厂于1985年引进了美国莫尼特（MONITORLABS）公司的ML—8810型紫外吸取式臭氧分析器,用于环境检测,1992年以后又连续扩展量程到100ppm、1000ppm.北京超能自控试验技术讨论所在1999年开发了ZX—01系列紫外线吸取式臭氧分析器,其测量范围从0～10ppm（用于环境检测）、0～100ppm、0～1000ppm、0～10000ppm到0～25000ppm.2.1紫外线吸取法原理辐射被某种气体或液体吸取是受朗伯—比尔（LambertBeer）定律掌控的：I=Ioeklc式中Io入射光束的强度；I光束穿透样品（气体或液体）后的强度；l通过样品光程的长度；c样品内吸取物质的浓度；k吸取物质对该光线波长的比吸取系数.此种检测需要对物质在已知波长下k值的了解.2.2臭氧检测臭氧吸取短波紫外区（200～300nm）哈特雷波段紫外光,在253.7nm处具有zui大吸取。

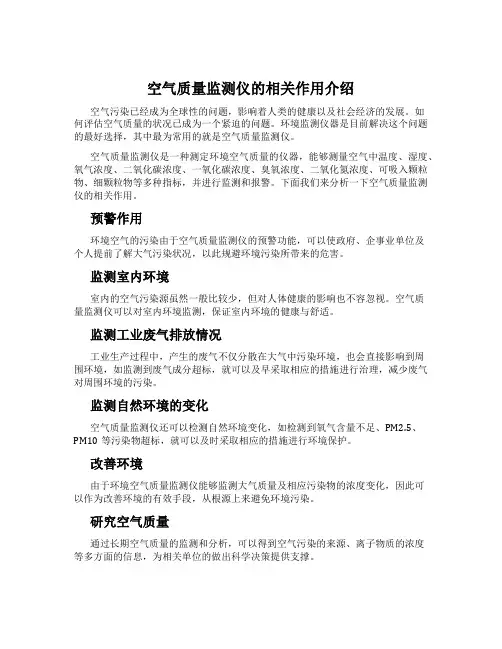

空气质量监测仪的相关作用介绍空气污染已经成为全球性的问题，影响着人类的健康以及社会经济的发展。
如何评估空气质量的状况已成为一个紧迫的问题。
环境监测仪器是目前解决这个问题的最好选择，其中最为常用的就是空气质量监测仪。
空气质量监测仪是一种测定环境空气质量的仪器，能够测量空气中温度、湿度、氧气浓度、二氧化碳浓度、一氧化碳浓度、臭氧浓度、二氧化氮浓度、可吸入颗粒物、细颗粒物等多种指标，并进行监测和报警。
下面我们来分析一下空气质量监测仪的相关作用。
预警作用环境空气的污染由于空气质量监测仪的预警功能，可以使政府、企事业单位及个人提前了解大气污染状况，以此规避环境污染所带来的危害。
监测室内环境室内的空气污染源虽然一般比较少，但对人体健康的影响也不容忽视。
空气质量监测仪可以对室内环境监测，保证室内环境的健康与舒适。
监测工业废气排放情况工业生产过程中，产生的废气不仅分散在大气中污染环境，也会直接影响到周围环境，如监测到废气成分超标，就可以及早采取相应的措施进行治理，减少废气对周围环境的污染。
监测自然环境的变化空气质量监测仪还可以检测自然环境变化，如检测到氧气含量不足、PM2.5、PM10等污染物超标，就可以及时采取相应的措施进行环境保护。
改善环境由于环境空气质量监测仪能够监测大气质量及相应污染物的浓度变化，因此可以作为改善环境的有效手段，从根源上来避免环境污染。
研究空气质量通过长期空气质量的监测和分析，可以得到空气污染的来源、离子物质的浓度等多方面的信息，为相关单位的做出科学决策提供支撑。
总的来说，空气质量监测仪适用于野外、生产环节、环境检测等多个领域。
通过科学的检测方法，可以通过分析监测数值来评估环境的污染程度，从而进行环境保护和减少污染的措施。
空气质量的质量标准及检验方法空气质量是指大气中各种污染物质的浓度和气象条件等因素对人体健康和环境的影响程度。
为了保护人类健康和生态环境，每个国家都制定了空气质量的质量标准，并采取各种方法对其进行监测和检验。
本文将详细介绍空气质量的质量标准及其常见的检验方法。
一、空气质量的质量标准不同的国家和地区根据当地环境和经济发展水平制定了不同的空气质量标准。
以下是一些常见的空气质量指标及其对应的质量标准：1. 颗粒物（PM10和PM2.5）：- PM10（直径小于或等于10微米的颗粒物）的质量标准通常为50 µg/m³；- PM2.5（直径小于或等于2.5微米的颗粒物）的质量标准通常为25 µg/m³。
2. 臭氧（O3）：- 最大1小时平均浓度为120 µg/m³；- 最大8小时平均浓度为80 µg/m³。
3. 二氧化硫（SO2）：- 最大24小时平均浓度为125 µg/m³；- 最大10分钟平均浓度为500 µg/m³。
4. 二氧化氮（NO2）：- 年平均浓度为40 µg/m³；- 最大1小时平均浓度为200 µg/m³。
5. 一氧化碳（CO）：- 最大8小时平均浓度为9 mg/m³；- 最大1小时平均浓度为30 mg/m³。
二、空气质量的检验方法空气质量的检验主要包括现场监测和实验室分析两个方面。
以下是一些常见的空气质量检验方法：1. 颗粒物（PM10和PM2.5）的监测：- 采样方法：采用高效采样器或吸湿式采样器，收集空气中的颗粒物；- 分析方法：采用光学或化学方法对颗粒物进行分析。
2. 臭氧（O3）的监测：- 采样方法：采用太阳光自光式臭氧分析仪，测量空气中的臭氧含量；- 分析方法：根据吸收光谱法，测量吸收光的强度来计算臭氧浓度。
Mini-Hicon高浓度臭氧分析仪操作手册IN USA INC.电话：781-444-2929传真：781-444-9229中国区代理商：上海卯林机电设备有限公司地址：上海市闵行区外环路352号D205室电话：************传真：************email:*****************网址：文件变更记录表日期ECO#版本描述发起人27-8-97 1.0草案初稿DB9-10-97 2.0问题修正DB31-8-98 3.0CE认证的声明和符号VJD本设备具体配置系统序列号：软件版本：测量范围：臭氧测量单位：%WT g/m3g/Nm3mg/l压力测量单位：PSIA mB自动排放选项：□安装□不安装目录一、一般注意事项 (5)1.1、警告信息： (5)1.2、注意事项： (5)1.3、常规说明： (6)二、系统维护 (7)2.1系统概述 (7)三、安装和连接 (11)3.1、位置要求 (11)3.2、尺寸 (11)3.3、气体管路连接 (12)3.3.1、支路模式 (12)3.3.2、回路模式 (13)3.4、电路连接 (13)3.5、电源： (16)3.6、模拟输出 (17)3.7、仪器错误延迟 (17)3.8、远程零点校准 (17)3.9、自动吹扫 (18)3.10、RS-232通讯 (18)四、操作 (20)4.1、通电和预热 (20)4.2、吹扫 (20)4.3、校零 (20)4.4、测量单位 (20)五、浓度仪零点校准 (21)5.1、校零步骤 (21)仪器校零包括以下阶段： (21)5.1.1、通过前面板校零： (21)5.1.2、通过前面板校零程序操作 (21)5.2、参比气体类型和吹扫时间 (22)5.3、气动结构和吹扫 (22)六、故障情况 (23)6.1、查看故障信息： (23)6.2程序按钮 (24)6.3验证所有工厂参数 (24)6.4重新初始化 (25)6.5重新编程传感器参数 (25)6.6重新程序化操作参数 (26)6.7更改量程 (28)6.8紫外线灯管 (28)6.8.1不正确的预热，零气校准缺失 (28)6.8.2零点校准 (29)6.8.3.灯管诊断 (30)6.8.4灯管调整 (31)6.9其他错误情况 (32)七、维护 (33)7.1预防性维护计划 (33)7.2耗材订货信息 (33)7.3进口过滤器滤芯更换 (36)7.4更换紫外线灯管 (36)7.4.1更换灯管需要的设备： (36)7.4.2流程： (37)7.5替换测量池window和o型圈 (39)7.5.1需要的设备 (39)7.5.2流程 (40)7.6尾气破坏器更换 (42)八、CPU和L型电路板更换 (42)关于IN USA (46)符合标准声明 (47)一、一般注意事项1.1、警告信息：1.臭氧（O3）是一种有毒气体，高浓度臭氧是危险的，对人体健康有害，应该采取合理的方式避免接触，现在臭氧暴露的最大限度是8小时0.1PPM（按照U.S.职业安全与卫生条例）。
目前，臭氧已成为环境空气中仅次于PM 2.5的重要污染物。
PM 2.5与臭氧污染的协同控制成为我国“十四五”及更长时期的一个重要任务。
臭氧分析仪用来测量大气中的臭氧浓度，该仪器具有高精度、小体积和低功耗的特点，是远程现场监测和城市网络监测应用的理想工具。
1校准中的注意事项1.1气路的检查以美国赛默飞世尔科技公司生产的49I 型臭氧气体分析仪为例，其测量范围为0~500nmol/mol 。
在对仪器进行测量前先进行气路连接，具体操作如下：1）拧开臭氧气体分析仪旁侧的4个螺丝，打开臭氧气体分析仪的盖子。
2）拆除3个装运螺钉，校准完成后需将装运螺钉拧紧。
3）在仪器背面“sample ”口处连接三通，其中一路连接参比实验室计量标准产生的臭氧标准气体，另外一路排空。
接下来进行气路密闭性的检查，具体操作如下：1）确认各连接口的连接阀是否拧紧。
2）检查管路是否有漏气现象。
3）用气体流量计确认计量标准是否达到输入流量的Precautions and Evaluation ofMeasurement Uncertainty in the Calibration of Ozone AnalyzersJIANG Tianqi ,GUO Xiaoyan ,DONG Jia ,WANG Lin(Liaoning Institute of Measurement,Shenyang 110004,China)Abstract :According to the Notice on Organizing the Implementation of the 2022National Metrology Comparision Projects requirements,the China Environmental Monitoring Center jointly with the China Institute of Metrology as the leading laboratory,organized the implementation of ozone standard metrology comparison work.Liaoning Provincial Metrology Institute participated in this comparison.According to the provisions of JJG 1077—2012Ozone Gas Analyzer inspection regulations,the transmission standard ozone gas analyzer (100±10)nmol/mol (20%FS),(250±10)nmol/mol (50%FS),(400±10)nmol/mol (80%FS)three concentration points were tested,and the test results were expressed in terms of the absolute value of the indicator error.This paper introduces the matters needing attention in the calibration of ozone analyzers in detail,evaluates the measurement uncertainty,and analyzes it.Keywords :ozone analyzers;calibration;metrological comparison;uncertainty臭氧分析仪校准中的注意事项及测量不确定度评定姜天淇，郭小岩，董佳，王琳（辽宁省计量科学研究院，辽宁沈阳110004）【摘要】根据《市场监管总局办公厅关于组织实施2022年国家计量比对项目的通知》要求，中国环境监测总站联合中国计量科学研究院作为主导实验室，组织实施了臭氧计量标准计量比对工作。
环境臭氧紫外分析仪安全操作及保养规程环境臭氧紫外分析仪是一种用于测试臭氧等环境污染物浓度的仪器。
由于环境臭氧紫外分析仪的性能十分敏感，因此对其的正确使用和保养尤为重要，才能保证其准确、稳定地工作并延长其使用寿命。
本文将从使用和保养两个方面对环境臭氧紫外分析仪的操作进行介绍。
一、安全操作1. 仪器环境要求在进行测试工作之前，应该将环境臭氧紫外分析仪放置在一个干燥、不含腐蚀性气体的室内空间，温度一般应在5℃~40℃范围内。
此外尽量避免直接阳光照射，以免影响测试数据的准确性。
2. 操作前检查在进行测试前需要检查仪器的工作状态是否正常。
需要检查的有：•确认试剂的使用期限以及是否有点滴器等手动数据的输入•检查仪器的配件是否有缺失或损坏，确保滤纸、试剂、注射器等配件齐全•检查仪器的各项参数是否符合试验要求•确保仪器已经预热到渐进状态3. 性能环境臭氧紫外分析仪的性能检查的方法为：•检查UV灯的使用情况和强度是否正常•检查光电管的使用情况和反应强度•检查路径、滤镜、镜片、接线等配件的好坏•检查检测器的工作状态4. 样品将待测样品经过筛网过滤，去除大颗粒杂质，再用定量移液器加入试管中，可以让操作更加方便和准确。
需要注意的是，尽量保持试样的新鲜性，避免反应是否。
5. 操作在进行实验操作时，应该严格按照操作步骤进行，避免误操作导致实验结果不准确。
同时，在操作前应该注意做好防护工作，尤其是操作试剂时需要戴上眼镜和手套进行操作。
6. 测试结果在完成测试后应该仔细检查测试结果，将测得原始数据输入电脑进行计算，保证测试数据的准确性。
二、保养1. 清洁每次使用后需要将仪器进行清洗。
必须采用干燥、清洁、无纤维材料进行清洗，禁止使用含有氟化物的溶液，以免影响仪器的性能。
尤其是检测灵敏的光电管，需要用干燥且无纤维的材料进行轻轻擦拭，以免刮伤或造成永久性损坏。
2. 试剂保养试剂是仪器正常使用的重要组成部分，每次使用后需要将试剂瓶密封，避免受潮和氧化，最好保管在阴凉干燥处。
臭氧分析仪原理
臭氧分析仪是一种用于测量空气中臭氧浓度的仪器。
它的工作原理可以分为以下几个步骤：
1. 采样：臭氧分析仪通过一个采样系统从环境空气中取样。
采样系统一般包括进气口、过滤器和进样管道等部件，用于将空气净化和输送到仪器内部。
2. 分离：进样后的空气经过分离装置，使得臭氧与其他成分分开。
常见的分离方法是利用化学反应将臭氧与其他气体分解、转化或吸附，从而实现其单独测量。
3. 检测：分离后的臭氧进入检测器进行测量。
常见的检测器包括电化学细胞、紫外光吸收器和化学发光法等。
电化学细胞是最常用的测量臭氧浓度的方法，它利用臭氧与电极表面的反应产生电流信号，进而测量臭氧浓度。
4. 转换：检测器输出的电信号经过放大、滤波和转换等处理后，转化为臭氧浓度的显示或输出信号。
一般情况下，这些信号会通过数字显示屏显示或者传输到计算机等设备进行进一步处理和分析。
需要注意的是，臭氧分析仪的精度和准确性受很多因素影响，比如温度、湿度、气压等。
因此，在实际使用中需要根据实际环境条件进行校准和调整，以确保测量结果的准确性。
环境空气臭氧的测定（原创版）目录1.环境空气中臭氧的测定方法2.紫外光度法测定环境空气臭氧3.化学发光法自动测定环境空气臭氧4.公共场所空气中臭氧测定方法5.空气现场臭氧测定仪正文环境空气中臭氧的测定是环境保护和空气质量监测的重要手段。
臭氧是一种具有强氧化性的气体，对生物和环境都有一定的危害。
因此，准确、快速地测定环境空气中臭氧的含量至关重要。
本文将介绍几种常用的环境空气中臭氧的测定方法。
紫外光度法是一种常用的环境空气臭氧测定方法。
这种方法的原理是利用臭氧对紫外光的吸收特性，通过测量紫外光通过臭氧时的吸光度来推算臭氧的含量。
紫外光度法具有测量精度高、操作简便等优点，适用于大气环境监测和实验室分析。
化学发光法是一种自动测定环境空气臭氧的方法。
这种方法的原理是利用臭氧与化学发光剂发生化学反应时产生的光信号来测定臭氧的含量。
化学发光法具有测量速度快、灵敏度高、抗干扰能力强等优点，适用于连续在线监测环境空气中臭氧的含量。
公共场所空气中臭氧测定方法是针对公共场所如办公室、教室、医院等环境制定的。
这种方法通常采用便携式臭氧检测仪进行测量，可以快速、准确地测定公共场所空气中臭氧的含量，为保障公众健康提供依据。
空气现场臭氧测定仪是一种用于现场测量环境空气中臭氧含量的仪器。
它具有体积小、重量轻、操作简便等优点，可以实时、快速地测量环境空气中臭氧的含量。
空气现场臭氧测定仪通常采用紫外光度法或化学发光法进行测量，具有较高的测量精度和可靠性。
总之，环境空气中臭氧的测定方法有多种，可以根据实际需求和测量条件选择合适的方法。
臭氧分析仪是分析大气中臭氧含量的仪器
臭氧分析仪是分析大气中臭氧含量的仪器.低浓度臭氧分析仪适用于对环境大气浓度的监测及
臭氧发生源,例如：负离子发生器、复印机、臭氧消毒柜、臭氧空气消毒设备、医用臭氧消毒设备等的臭氧泄漏状况进行监测.高浓度臭氧分析仪适用于臭氧发生器制造企业检测产品的臭氧
发生浓度,各卫生防疫部门对臭氧杀菌消毒产品的检测.
臭氧分析仪的检测方法：
臭氧浓度检测方法大致可分为“化学分析法”、“物理分析法”、“物理化学分析法”三类.
1.化学检测法
1.1碘量法
碘量法是最常用的臭氧测定方法,我国和许多国家均把此法作为测定气体臭氧的标准方法,我国建设部发布的《臭氧发生器臭氧浓度、产量、电耗的测量》标准CJ/T3028.2—94中即规定使用碘量法.
品显色液管相比较,确定测样臭氧溶解度值(0.05~0.08mg/L),要求精确的,则利用分光光度计检测.
国外利用此法做成仪器,配制标准工具与药品作为现场抽检使用,很方便.如美国HACH公司、日本荏原公司的DPD(二己基对苯二胺)比色盘,范围为0.05~2mg/L.美国HACH公司微型比色仪,利用靛蓝染料脱色反应.在600nm波长比色,0.05~0.75nm/L浓度数字显示,精度
±0.01nm/L.受其它氧化剂干扰少.
1.3检测管
将臭氧氧化可变化试剂浸渍在载体上,作为反应剂封装在标准内径的玻璃管内做成测管,使用时将检测管两端切断,把抽气器接到检测管出气端吸取定量臭氧气体,臭氧浓度与检测管内反应剂柱变色长度成正比,通过刻度值读取浓度值.德国、日本和我国都生产臭氧检测管,浓度范围分为高(1000ppm)、中(10ppm)、低(3ppm)三种,用于检测空气臭氧浓度,适于现场应用,使用简便,但精度低(为±15%).
2.物理方法
物理方法分析臭氧现在在国际上最流行的是紫外线吸收法.它是利用臭氧对254nm波长的紫外线特征吸收的特性,依据比尔—郎伯
(Beer-Lambert)定律制造出的分析仪器,只要选择合适长度的吸收池,就可以检测
0.002mg/m3~5%(vol)浓度的臭氧.其线形在
4~5个数量级内都很好.该法已被我国作为环境空气中测定臭氧的标准方法(GB1/T1154348).
紫外线吸收法不但可以适用于检测气体中臭氧浓度,也可以检测水中溶存的臭氧浓度.
紫外线吸收法的仪器在美国、的国、瑞士、日本都有产品.我国北京分析仪器厂于1985年引进了美国莫尼特(MONITORLABS)公司的
ML-8810型紫外吸收式臭氧分析器,用于环境检测,1992年以后又陆续扩展量程到100ppm、1000ppm.北京超能自控实验技术研究所在1999年开发了ZX-01系列紫外线吸收式臭氧分析器,其测量范围从0~10ppm(用于环境检测)、0~100ppm、0~1000ppm、0~10000ppm到
0~25000ppm.
2.1紫外线吸收法原理
辐射被某种气体或液体吸收是受朗伯-比尔(LambertBeer)定律控制的：
I=Ioeklc
式中Io——入射光束的强度;
I——光束穿透样品(气体或液体)后的强度;
l——通过样品光程的长度;
c——样品内吸收物质的浓度;
k——吸收物质对该光线波长的比吸收系数.
此种检测需要对物质在已知波长下k值的精确了解.
2.2臭氧检测
臭氧吸收短波紫外区(200~300nm)哈特雷波段紫外光,在253.7nm处具有最大吸收。
在此波长,吸收系数值的范围从303.9到
313.2cm-1·mol-1·L(273K和760mmHg),研究者证实了该值为302.4cm-1·mol-1·L.
2.3布朗-吕伯
布朗-吕伯分析仪(前联邦德国汉堡)的工作原理.水银灯的辐射经聚光镜聚焦形成平行光束透过测皿照射到光线接收器上,一部分辐射光线被分光镜折射到参比检测用的另一光线接收器上,光强用一可变光栏调节到同一水平.两只光线接受器接在桥式电路内,测皿吸收的光引起桥式电路的不平衡,一只伺服电机供恢复平衡用,其校正动作范围与光吸收相符.该仪器内装有自动零点补偿.当测量空气中臭氧时,通过一只电磁阀将惰性气引入测皿,当检测水中臭氧时,将标准溶液注入测皿.
3.物理化学方法
3.1靛蓝二磺酸钠(简称IDS)分光光度法
其原理是含臭氧的气体在有多孔玻板的吸收管中通过兰色的IDS溶液,生成的溶液用分光广度计在610nm处测量,通过计算得出臭氧浓度.
这种方法操作比较复杂,用于检测环境中臭氧浓度或作为基准用来标定物理方法仪器(低浓度).
IDS法也被定为国家标准用来测定环境中的臭氧浓度(GB/T15437).
3.2化学发光法
该法是利用台过量的乙烯(或NO)与臭氧发生化学发光,用光电倍增管接受发光光强来计算出臭氧的浓度.此法在上世纪七、八十年代很盛行,曾经被美国ERP列为环境检测标准方法之一.现已被紫外法所取代.
4.水中臭氧检测方法
测量水中溶存臭氧浓度除了用碘量法和紫外线吸收法之外,近年来国际上普遍采用了一种称之为“膜电极”的电化学方法,它是用一个带有可更换的能渗透臭氧的半透膜的探头和微处理器组成.测量时将探头敏感部分置于臭氧水中,在阴阳极之间加一固定极化电压,溶存的臭氧透过半透膜到达阴极表面并被还原,产生与臭氧浓度成正比的扩散电流,扩散电流大小可用下式表示：I=KC
式中：I—扩散电流(A)
K—常数
C—O3浓度(mg/L)
国外在对各种半透膜材料、电极材料、电解质以及外加电压电位的研究后,制造出一种电流的稳态电压的膜电极,线形和再现性都很好.膜电极法抗干扰能力强、灵敏度高、量程广、可用于在线分析和控制.国际上有越来越广泛地使用膜电极法分析水中臭氧浓度的趋势.
5.臭氧浓度单位
近年来我国臭氧产业发展迅速,产品种类繁多,有些产品表达浓度的单位使用混乱,容易被人误解.
5.1气体中臭氧浓度表示方法
一种是以单位体积内所含臭氧的质量数表示,常用的单位有mg/L、mg/m3、μg/m3简称质量浓度,它们的关系是：
1mg/L=103mg/m3=106μg/m3
我国各种标准均采用质量浓度.另一种用ppm或ppb作为浓度单位,称为体积浓
度.ppm(partspermillion)单位是指在100万气体体积中含有臭氧的体积数,在美国、日本等国家习惯使用体积浓度.1ppm=103ppb
但是ppb(partspermillion)的含义不明确.在美国和法国,“billion”的意义为十亿(109),ppb 意味着十亿分之一(10-9);而在英国和德
国,“billion”为万亿(1012),ppb意味着万亿分之一(10-12).因此,这是一种容易混淆的表达方式.国际纯粹化学与应用化学协会与1971年7月作出“不宜采用”的决定.
在我国ppb一般指10-9.
也有用体积百分比%(vol)和pphm来表示体积浓度的,它们的关系式是
1%(vol)=104ppm=106pphm=107ppb
两种单位可用下面公式换算：
X(ppm)=40x/3x?A(mg/m3)或
A=3x/40x?X
式中：A——以mg/m3表示的臭氧浓度
X——以ppm表示的臭氧浓度
M——气体的摩尔量(臭氧为48)
22.4——NPT(标准状态,273K,101.3kPa,即0℃,760mmHg)的气体摩尔体积
例如,大气中的臭氧含量为1ppm,则用
mg/m3表示.
A=40x/3x?X=40x/3x=2.14(mg/m3).
在美国、日本和国际全球检测系统内的标准状态是指298K(25℃)和101.3kPa(760mmHg)这时的气体体积为24.45L/mol,这样
1ppm=1.963mg/m3.
还有一种用重量百分比来表示臭氧的浓度.一般用%(wt)表示,%(wt)的含义是：臭氧的质量/含有臭氧气体的质量×100%.
这样,在标准状态下
1ppm=2.14mg/m3=1.66×10-4%(wt)
1%(wt)(空气中)=12.93g/m3=6042ppm
1%(wt)(氧气中)=14.3g/m3=6682ppm
空气密度为1293g/m3,氧气密度为
1430g/m3.
5.2表示水中溶存臭氧的单位有mg/l、g/m3和ppm(wt)
mg/L——其含义是臭氧的质量(mg)/含有臭氧水的容积(m3)
g/m3——是臭氧的质量(mg)/含有臭氧水的容积(m3)
ppm——是臭氧的质量/含有臭氧水的质量×106
1mf/l=1g/m3=1ppm
6.臭氧检测中应注意事项
6.1采样管材料应选用抗强氧化的材料,如玻璃、聚四氟乙烯、聚偏二氟乙烯;不锈钢材料也尽量少用,以减少采样管中臭氧损耗.
6.2采样管应尽量短,测量低浓度时一般不要超过2m.
6.3从采样管到检测仪器,不要漏气,否则测量值偏低.
6.4检测较低浓度(如检测环境)臭氧时,新的聚四氟乙烯管也要充分的进行“臭氧化”,即通过含较高浓度臭氧的气体来稳定采样管内壁.日本荏原公司认为要20min以上才能稳定,而美国莫尼特公司要求数小时.
6.5采样管要定时清洗、吹干.不清洁的采样管会使测量值偏低很多.
6.6臭氧分析仪要定时进行标定,以保证测量数据可靠.。
