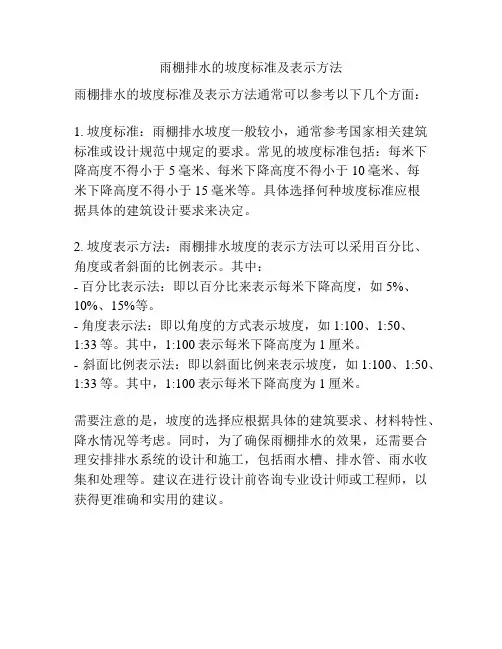

雨棚排水的坡度标准及表示方法
雨棚排水的坡度标准及表示方法通常可以参考以下几个方面：
1. 坡度标准：雨棚排水坡度一般较小，通常参考国家相关建筑标准或设计规范中规定的要求。
常见的坡度标准包括：每米下降高度不得小于5毫米、每米下降高度不得小于10毫米、每
米下降高度不得小于15毫米等。
具体选择何种坡度标准应根
据具体的建筑设计要求来决定。
2. 坡度表示方法：雨棚排水坡度的表示方法可以采用百分比、角度或者斜面的比例表示。
其中：
- 百分比表示法：即以百分比来表示每米下降高度，如5%、10%、15%等。
- 角度表示法：即以角度的方式表示坡度，如1:100、1:50、
1:33等。
其中，1:100表示每米下降高度为1厘米。
- 斜面比例表示法：即以斜面比例来表示坡度，如1:100、1:50、1:33等。
其中，1:100表示每米下降高度为1厘米。
需要注意的是，坡度的选择应根据具体的建筑要求、材料特性、降水情况等考虑。
同时，为了确保雨棚排水的效果，还需要合理安排排水系统的设计和施工，包括雨水槽、排水管、雨水收集和处理等。
建议在进行设计前咨询专业设计师或工程师，以获得更准确和实用的建议。
玻璃顶棚厚度要求设计规范1.定义:由玻璃面板和支撑系统组成，与水平面夹角小于75度的围护结构、装饰结构和雨篷的总称。
2.玻璃采光顶的玻璃面板面积不应大于2.5m，长边长度不应大于2m。
3.当玻璃采光顶由玻璃梁支撑时，玻璃梁应为夹层玻璃，原夹层玻璃应为钢化或半钢化超白平板玻璃。
玻璃梁应对温度变形、地震作用和结构变形具有良好的适应性。
用于玻璃梁的夹层玻璃中的一块玻璃破碎后，玻璃梁仍应满足结构性能设计要求。
玻璃还应符合:a、当玻璃梁需要打孔时，应采用钢化夹层玻璃。
b、当不需要对玻璃横梁打孔时，可以使用半钢化夹层玻璃。
4.玻璃采光屋面应采取合理的排水措施，排水坡度不小于3%。
当玻璃面板的挠度是由自身重量和承载能力引起时，玻璃表面不应有水。
5.玻璃采光顶的防雷系统应与主体结构的防雷系统可靠连接。
6.玻璃采光顶采用碳素结构钢和低合金高强度结构钢时，钢材表面采用氟碳喷涂或聚氨酯喷涂时，涂层厚度应不小于35um，在海边等使用环境恶劣的地区，涂层厚度应不小于45um。
7.主要受力构件和连接件应采用壁厚不小于4mm的钢板、壁厚不小于2.5mm的热轧钢管、尺寸不小于L45*4和L56*36*4的角钢、壁厚不小于2mm的冷弯薄壁型钢。
8.玻璃采光顶中使用的钢丝绳应使用钢绞线。
主受力钢索的钢绞线公称直径应不小于12mm，并符合设计要求。
9.玻璃采光顶应采用夹层玻璃、含夹层玻璃的中空玻璃或含夹层玻璃的真空玻璃，夹层玻璃应位于下侧。
10.采光顶夹层玻璃厚度不小于5mm，夹层玻璃PVB膜厚度不小于0.76mm，夹层玻璃外露边缘应封边。
夹层玻璃还应满足以下要求:a、夹层玻璃和中空玻璃的厚度差应不大于3mm。
b、中空玻璃气体层的厚度应根据节能要求计算确定，不应小于12mm。
c、中空玻璃应采用双层密封。
一种是丁基橡胶，另一种是硅酮密封胶或聚硫密封胶。
隐框、半隐框、点支式玻璃采光顶中空玻璃的第二道密封胶应采用硅酮结构密封胶。
11、玻璃采光顶采用夹层真空玻璃，原玻璃厚度应不小于6mm。
玻璃采光顶设计4.10.1 玻璃采光顶设计应根据建筑物的屋面形式、使用功能和美观要求，选择结构类型、材料和细部构造。
4.10.2 玻璃采光顶的物理性能等级，应根据建筑物的类别、高度、体形、功能以及建筑物所在的地理位置、气候和环境条件进行设计。
玻璃采光顶的物理性能分级指标，应符合现行行业标准《建筑玻璃采光顶》JG/T 231的有关规定。
4.10.3 玻璃采光顶所用支承构件、透光面板及其配套的紧固件、连接件、密封材料，其材料的品种、规格和性能等应符合国家现行有关材料标准的规定。
4.10.4 玻璃采光顶应采用支承结构找坡，排水坡度不宜小于5％。
4.10.5 玻璃采光顶的下列部位应进行细部构造设计：1 高低跨处泛水；2 采光板板缝、单元体构造缝；3 天沟、檐沟、水落口；4 采光顶周边交接部位；5 洞口、局部凸出体收头；6 其他复杂的构造部位。
4.10.6 玻璃采光顶的防结露设计，应符合现行国家标准《民用建筑热工设计规范》GB 50176的有关规定；对玻璃采光顶内侧的冷凝水，应采取控制、收集和排除的措施。
4.10.7 玻璃采光顶支承结构选用的金属材料应作防腐处理，铝合金型材应作表面处理；不同金属构件接触面之间应采取隔离措施。
4.10.8 玻璃采光顶的玻璃应符合下列规定：1 玻璃采光顶应采用安全玻璃，宜采用夹层玻璃或夹层中空玻璃；2 玻璃原片应根据设计要求选用，且单片玻璃厚度不宜小于6mm；3 夹层玻璃的玻璃原片厚度不宜小于5mm；4 上人的玻璃采光顶应采用夹层玻璃；5 点支承玻璃采光顶应采用钢化夹层玻璃；6 所有采光顶的玻璃应进行磨边倒角处理。
4.10.9 玻璃采光顶所采用夹层玻璃除应符合现行国家标准《建筑用安全玻璃第3部分：夹层玻璃》GB 15763.3的有关规定外，尚应符合下列规定：1 夹层玻璃宜为干法加工合成，夹层玻璃的两片玻璃厚度相差不宜大于2mm；2 夹层玻璃的胶片宜采用聚乙烯醇缩丁醛胶片，聚乙烯醇缩丁醛胶片的厚度不应小于0.76mm；3 暴露在空气中的夹层玻璃边缘应进行密封处理。
屋面玻璃釆光顶设计玻璃釆光顶承载性能分级4.10.1玻璃采光顶是指由直接承受屋面荷載和作用的玻璃透光面板与支承体系所组成的围护结构，与水平面的夹角小T- 75°的围护结构和装饰性结构。
玻璃采光顶作为建筑的外围护结构，其造型是建筑设计的重要内容，设计者不仅要考虑建筑造型的新颖、美观，还要考虑建筑的使用功能、造价、环境、能耗、施工条件等诸多因素，需重点对结构类型、材料和细部构造方面进行设计。
玻璃釆光顶的支承结构主要有钢结构、钢索杆结构、铝合金、结构等，采光顶的支承形式包括桁架、网架、拱壳、圆穹等：玻璃采光顶应按围护结构设计，主要承受口重以及直接作用于其上的风雪荷载;、地震作用、温度作用等，不分担主体结构承受的荷载或地震作用。
玻璃采光顶应具有足够的承载能力、刚度和稳定性，能够适应主体结构的变形及承受可能出现的温度作用。
同时，玻璃釆光顶的构造设计除应满足安全、实用、美观的耍求外，尚应便于制作、安装、维修保养和局部更换。
4.10.2玻璃采光顶的物理性能主要包括承载性能、气密性能、水密性能、热工性能、隔声性能和釆光性能。
性能耍求的高低和建筑物的功能性质、重耍性等有关，不同的建筑在很多性能上是有所不同的，玻璃采光顶的物理性能应根据建筑物的类别、高度、体型、功能以及建筑物所在的地理位置、气候和环境条件进行设计。
如沿海或经常有台风的地区，要求玻璃采光顶的风圧变形性能和雨水渗漏性能高些；风沙较大地区，要求玻璃釆光顶的风压变形性能和空气渗透性能高些：寒冷地区和炎热地区，要求采光顶的保温隔热性能良好。
下面列出现行国家标准《建筑玻璃采光顶》JG/T 231中有关玻璃采光顶的承載性能、气密性能、水密性能、热工性能、隔声性能、采光性能等分级指标，供设计人员选用。
1承载性能：玻璃釆光顶承载性能分级指标S应符合表7的规定。
2 Sffi 为最不利组合荷載标准值;3分级指标fiis 为绝对值。
2气密性能：玻璃采光顶开启部分，采用圧力差为lOPa 时的开启缝长空气渗透量q 作为分级指标，分级指标应符合表8的规定；玻璃采光顶整体(含开启部分)采用压力差为 lOPa时的单位面积空气渗透量qn 作为分级指标，分级指标应符合表9的规定。
穹型玻璃采光顶、长连廊玻璃顶采光顶、双坡采光顶工程设计说明一、工程概况（一）工程概况工程名称：xxxxxxxx玻璃采光顶工程工程地点：xxxx工程种类：穹型玻璃采光顶、长连廊玻璃顶采光顶、双坡采光顶（二）工程设计、施工范围玻璃采光顶工程的深化设计、制作、安装、验收及保修。
二、设计依据及采用规范（一）设计依据1. 基本风压值：W=0.55KN/m22．基本雪压值：S=0.3KN/m23．地面粗糙度：C类。
4．本工程的建筑设计及其说明等。
（二）采用规范工程技术规范《建筑装饰装修工程质量验收规范》GB50210-2001 《玻璃幕墙工程质量验收标准》JGJ/139-2001 《玻璃幕墙工程技术规范》JGJ102-2003《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003等三、设计说明（一）分格设计本工程的分格设计，基本参照设计师原外形效果加局部改动进行的深化方案设计，保证了整个建筑的整体风格效果不变。
1.穹型玻璃采光顶：在水平方向、高度方向均采用了折线效果。
采光顶上电动开启窗占整个采光顶面积的50%。
采光顶玻璃采用了10+12A+10+1.52PVB+10钢化中空夹胶玻璃。
2.长连廊玻璃顶采光顶：在水平、高度方向均采用了折线形式。
玻璃顶上在低一层有洞口的相应位置上加设了电动开启窗。
采光顶玻璃采用了8+12A+6+1.52PVB+6钢化中空夹胶玻璃。
3.双坡玻璃采光顶：分别在水平、高度上保证了玻璃分格尺寸的一致性，保证了建筑图上的标高要求，整个玻璃顶均加设了电动开启装置。
采光顶玻璃采用了8+12A+6+1.52PVB+6钢化中空夹胶玻璃。
同时也考虑了如下因素：4．考虑面材利用率及加工安装工艺性，尽量做到经济合理。
5．结构安全，采光合理。
6．满足结构强度和刚度要求。
（二）主要结构设计说明1．穹型玻璃采光顶：在主体结构上加设结构钢梁，采光顶自身的主、次龙骨均可架设在结构钢梁上。
玻璃雨棚、天窗1适用范围本技术要求适用于万科深圳区域所有玻璃雨棚、天窗的工程招投标及现场施工指导。
2依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1《工程建设标准强制性条文》2002年版2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）2.1.5《钢结构工程施工质量验收规范》（GB50205-2001）2.1.6《钢结构设计规范》（GB50017-2003）2.1.7《铝合金建筑型材》（GB5237-2004）2.1.8《玻璃幕墙工程技术规范》（JGJ102-2003）2.1.9《建筑玻璃应用技术规程》（JGJ113-2003）2.1.10《点式玻璃幕墙工程技术规程》（CECS127-2001）2.1.11建筑安全玻璃管理规定国家发改运行[2003]2116号2.1.12铝型材、玻璃、密封材料、五金配件等国家技术标准2.1.13万科深圳区域技术标准《铝合金门窗制作与安装》2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
3材料要求3.1铝型材：3.1.1铝型材采用华加日、亚铝、兴发生产的高精级别的型材。
铝合金型材表面处理采用（粉末喷涂则采用阿克苏粉末），颜色为。
并提供不少于10年品质保证。
铝型材需符合GB5237－2004的要求，样品须经万科确认。
3.1.2作为受力构件的铝型材壁厚应经计算或试验确定。
3.2钢材：3.2.1采用的碳素结构钢和低合金结构钢的钢种、牌号和质量等级应符合先行国家标准和行业标准。
3.2.2不锈钢构件应采用奥氏体不锈钢，含镍量不应小于8%，不低于304材质，海边项目采用的不锈钢不应低于316材质。
点支式玻璃配件采用坚朗产品，驳接爪基座可采用低碳钢材料，表面应与钢架一起进行防腐处理。
2）验收时应提交下列资料：
a、竣工图、结构计算书、热工计算书、设计变更文件及其他设计文件；
b、工程所用各种材料、附件及紧固件，构件及组件的产品合格证书、性能检测报告，进
场验收报告记录和主要材料复试报告；
END .
c、设计要求进行气密性、水密性、抗风压、热工和抗风掀试验时，应提供其检验报告；
d、现场淋水试验记录，天沟或排水槽等关键部位的蓄水试验记录；
3）采光顶工程验收前，应在安装施工过程中完成下列隐蔽项目的现场验收：
a、构件与主体结构的连接节点安装，构件之间连接节点安装；
b、排水槽和落水管的安装，排水槽与落水管之间的连接安装；
c、排水槽的防水层施工，采光顶与周边防水层的连接节点安装；
d、采光顶的四周，内表面与其他装饰面相接触部位的封堵，以及保温材料的安装；
e、屋脊处、穹顶的圆心点、不同面的转弯处等节点的安装，变形缝处构造节点安装；
4）天沟或排水槽应单独划分检验批，每个检验批每20m应至少抽查一处，每处不得小于2m；
5）装饰压板应顺水流方向设置，表面应平整，不应有肉眼可察觉的变形、波纹或局部压砸等
缺陷；装饰压板应按照设计要求接缝；
6）采光顶的周边封堵收口，屋脊处压边收口，支座处封口处理以及防雷体系均应符合设计要
求；
7）开启扇、天沟(或排水槽)、变形缝的节点做法应严格符合设计要求；
8）现场淋水试验和天沟或排水槽的蓄水试验不应有渗漏。
注：未尽事宜请按照国家和行业规范标准、万达技术管控标准（管控要点，标准图集等）执行。
.。
幕墙与采光顶主要内容:�玻璃幕墙�铝板幕墙�石板幕墙�采光顶一.玻璃幕墙(一玻璃幕墙的特点1.1.装饰效果好;装饰效果好;2.2.质量轻质量轻质量轻((是砖墙重量的是砖墙重量的1/101/101/10;;3.3.安装速度快;安装速度快;4.4.更新维修方便。
更新维修方便。
但也受到价高、材料及施工技但也受到价高、材料及施工技术要求高、光污染、能耗大等因素的约束。
幕幕幕墙墙墙反反反射射射光光光线线线对对对环环环境境境的的的影影影响响响(二玻璃幕墙的类型按构造1.1.按构造——有框、无框((全玻全玻。
明框、隐框、无框有框((明框、隐框按施工方式2.2.按施工方式——元件式元件式((分件式分件式、单元式。
按框架材料3.3.按框架材料——型钢框、铝合金框、不锈钢型材。
明框玻璃幕墙竖隐横不隐横隐竖不隐(三元件式玻璃幕墙构造组成——金属框料(竖梃、横档竖梃、横档固定连接件玻璃面板填充层内衬墙1.1.金属框的断面金属框的断面金属框的断面与连接方式与连接方式(1(1框架框架框架材料:材料:材料:铝合金、铜合金、不锈钢铝合金、铜合金、不锈钢竖梃横档竖竖竖梃梃梃断断断面面面形形形式式式横档断面形式2转角竖梃形式连接件和转接件竖梃与主体连接——采用连接件固定(2竖梃与主体连接(2竖梃通过桁架与主体连接竖梃与横档连接(3(3竖梃与横档连接——通过角铝及铝型材连接铝型材连接竖梃与(4(4竖梃与竖梃接长——内衬铝套管连接密封材料——挤紧、定位、密封、粘结。
2.2.密封材料3.3.玻璃的选择玻璃的选择玻璃的选择与镶嵌与镶嵌(1(1玻璃选择玻璃选择选择热工性能好,抗冲击力强的特种选择热工性能好,抗冲击力强的特种玻璃。
安全玻璃安全玻璃——钢化玻璃、夹层玻璃、夹丝玻璃。
节能玻璃节能玻璃——吸热玻璃、镜面玻璃、中空玻璃。
中空玻璃构成及性能比较玻璃与框架的固定(2(2玻璃与框架的固定明框幕墙玻璃嵌固A.A.明框幕墙玻璃嵌固嵌固材料:嵌固材料:——密封层、密封衬垫、定位垫块玻璃的嵌固玻璃与竖梃固定玻璃与横档固定B.B.隐框幕墙玻璃固定隐框幕墙玻璃固定安装材料:安装材料:玻璃板块、玻璃板块、玻璃板块、压块压块压块((挂钩挂钩、泡沫垫杆、硅酮耐候密封胶。
玻璃凭借强度高、透光好、耐久性强等特点，已经成为采光顶的首选透明材料。
但其在应用中也有不可回避的问题，如玻璃是脆性材料，边缘强度相对较低，钢化玻璃存在自爆隐患等。
另外，采光顶玻璃如果选择不合适，采光的同时也在“采热”，这样既增加了建筑物的能耗，又影响了空间的舒适性。
因此，采光顶玻璃的设计是确保采光顶安全并长期实现其功能的重要环节。
采光顶的性能要求。
首先在安全性方面：（1）结构安全性。
采光顶的各组成构件应具备一定的承载力。
（2）防火性能。
采光顶承重构件通常应设置自动灭火设备或喷涂防火材料，使其耐火极限达到 1 h 的要求。
（3）防雷性能。
采光顶的防雷要求应符合GB 50057的有关规定，采光顶的防雷装置应与主体结构的防雷体系有可靠的连接。
其次在舒适性方面：（1）气密性。
气密性表征采光顶的各部位处于关闭状态时阻止空气渗透的能力。
（2）水密性。
水密性是指玻璃采光顶可开启部位为关闭状态时，在风雨同时作用或积雪局部融化屋面积水情况下，采光顶阻止雨水渗漏的能力。
（3）防结露性能。
当室内外存在较大温差时，采光顶的内表面在一定相对湿度的空气中遇冷会产生冷凝水。
（4）隔声性能。
最后在节能性方面：通常，采光顶是建筑物中接受太阳热辐射最多的部位，在保证可见光透过率的前提下，透明材料合理的传热系数可以直接控制经过采光顶传入室内的热量，而更低的遮阳系数可以将材料透光不透热的性能发挥到极致。
采光顶玻璃的设计要求。
首先在安全性能方面，应考虑永久重力荷载、风荷载、水平方向地震作用效应及各类荷载的作用组合效应。
无地震作用组合效应时，按下式计算：其次在防水设计方面，采光顶玻璃板块间的接缝处长期积水会造成密封胶老化、夹层玻璃PVB胶片脱胶等问题，所以对玻璃采光顶的排水应给予足够的重视。
玻璃采光顶防水设计主要注意以下2个方面：（1）合理的坡度设计。
JGJ 255—2012中的条款4.3.6规定“排水坡度应根据工程实际情况确定，采光顶、金属平板屋面和直立锁边金属屋面的坡度不应小于3%。

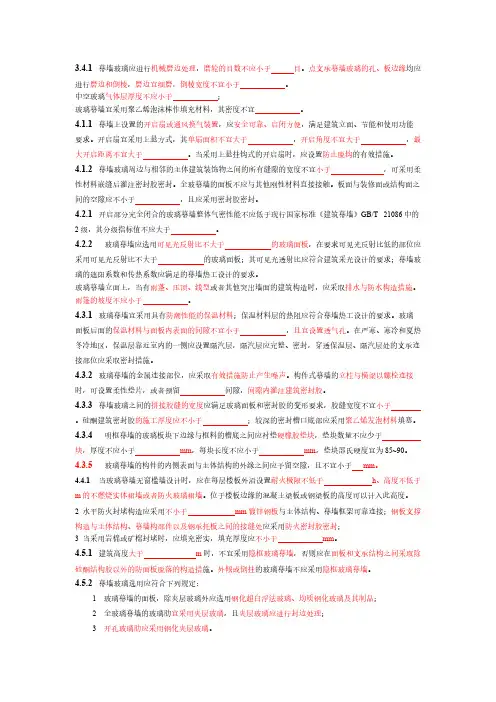

3.4.1幕墙玻璃应进行机械磨边处理，磨轮的目数不应小于目。
点支承幕墙玻璃的孔、板边缘均应进行磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于。
中空玻璃气体层厚度不应小于；玻璃幕墙宜采用聚乙烯泡沫棒作填充材料，其密度不宜。
4.1.1幕墙上设置的开启扇或通风换气装置，应安全可靠、启闭方便，满足建筑立面、节能和使用功能要求。
开启扇宜采用上悬方式，其单扇面积不宜大于，开启角度不宜大于，最大开启距离不宜大于。
当采用上悬挂钩式的开启扇时，应设置防止脱钩的有效措施。
4.1.2幕墙玻璃周边与相邻的主体建筑装饰物之间的所有缝隙的宽度不宜小于，可采用柔性材料嵌缝后灌注密封胶密封。
全玻幕墙的面板不应与其他刚性材料直接接触。
板面与装修面或结构面之间的空隙应不小于，且应采用密封胶密封。
4.2.1开启部分完全闭合的玻璃幕墙整体气密性能不应低于现行国家标准《建筑幕墙》GB/T 21086中的2级，其分级指标值不应大于。
4.2.2玻璃幕墙应选用可见光反射比不大于的玻璃面板，在要求可见光反射比低的部位应采用可见光反射比不大于的玻璃面板；其可见光透射比应符合建筑采光设计的要求；幕墙玻璃的遮阳系数和传热系数应满足的幕墙热工设计的要求。
玻璃幕墙立面上，当有雨蓬、压顶、线型或者其他突出墙面的建筑构造时，应采取排水与防水构造措施。
雨篷的坡度不应小于。
4.3.1玻璃幕墙宜采用具有防潮性能的保温材料；保温材料层的热阻应符合幕墙热工设计的要求。
玻璃面板后面的保温材料与面板内表面的间隙不宜小于，且宜设置透气孔。
在严寒、寒冷和夏热冬冷地区，保温层靠近室内的一侧应设置隔汽层，隔汽层应完整、密封，穿透保温层、隔汽层处的支承连接部位应采取密封措施。
4.3.2玻璃幕墙的金属连接部位，应采取有效措施防止产生噪声。
构件式幕墙的立柱与横梁以螺栓连接时，可设置柔性垫片，或者预留间隙，间隙内灌注建筑密封胶。
4.3.3幕墙玻璃之间的拼接胶缝的宽度应满足玻璃面板和密封胶的变形要求，胶缝宽度不宜小于。
雨棚坡度计算公式雨棚在建筑物中起到了遮阳、挡雨的重要作用。
为了确保雨棚的正常排水，需要对其坡度进行合理设计。
在本文中，我们将介绍雨棚坡度的计算公式以及相关注意事项。
一、雨棚坡度的定义和作用雨棚坡度是指雨棚顶面与水平面的倾斜角度或倾斜比例。
它的作用是保证雨棚上的雨水能够顺利排出，避免积水和沉积物的堆积，保护雨棚的使用寿命。
二、1. 平坡设计在某些情况下，为了美观或其他原因，我们希望雨棚的坡度为平坡。
此时，可以使用以下公式计算雨棚的坡度：雨棚坡度 = （水平距离）/（水平距离×坡度比例）例如，如果要设计一个长度为6米的雨棚，坡度比例为1:50，则根据公式计算，雨棚坡度为：6 /（6×50）= 1/50。
2. 梯度设计在实际应用中，由于需要雨水顺利排出，常常选择梯度设计。
梯度设计是指雨棚顶面呈一定坡度倾斜，以便雨水能够流向排水口。
梯度设计常用的公式如下：雨棚坡度 = （高度差）/（水平距离）例如，如果要设计一个高度差为1米、水平距离为10米的梯度雨棚，根据公式计算，雨棚坡度为：1 / 10 = 1/10。
三、雨棚坡度计算的注意事项1. 根据使用环境选择坡度雨棚坡度的选择应根据具体的使用环境而定。
对于雨水较多的区域或降雨量较大的季节，建议选择较大的坡度以确保雨水能够顺利排出。
而在降雨较少的区域，则可以适当选择较小的坡度。
2. 考虑降雨量和雨水排出速度雨棚坡度的设计应综合考虑降雨量和雨水排出速度。
特别是在设计较大的雨水排出量时，需要选择较大的坡度以确保排水通畅，避免雨水倒灌。
3. 注意防水措施在进行雨棚坡度计算时，还需要注意与防水措施的结合。
通过合理的坡度设计和防水层的施工，可以有效避免因积水而引起的渗漏问题。
总结：通过本文介绍的雨棚坡度计算公式及相关注意事项，我们可以合理地设计雨棚的坡度，从而确保雨水顺利排出，减少因积水引起的问题。
在实际应用中，应根据具体情况选择合适的坡度，并结合防水措施进行综合设计，以保证雨棚的正常使用和寿命。
浅谈屋面采光顶玻璃幕墙施工技术摘要：玻璃幕墙，是指由支承结构体系可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。
墙体有单层和双层玻璃两种。
玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。
关键词：屋面采光顶玻璃幕墙；玻璃幕墙；幕墙；施工技术引言本文通过对南沙国际金融论坛（IFF）永久会址项目屋面采光顶玻璃幕墙施工方案的分析，基于对玻璃幕墙的施工措施、施工流程、汽车吊吊装施工要求、施工方案等的分析，为解决目前玻璃幕墙遇到的重难点问题，提供了一些可借鉴的技术方案。
1、屋面采光顶玻璃幕墙系统说明南沙国际金融论坛（IFF）永久会址项目会议中心采光顶玻璃幕墙，采用250x150x8钢方管横梁及250x100x6钢方管横梁，位于会议中心屋面采光顶,含四周铝板收边、不锈钢天沟。
面材类型为12(low-e)+12A+10+1.52PVB+10mm超白钢化中空夹胶玻璃,基本玻璃板块形状为扇形，辅材有连接件、转接件、铝合金框、泡沫棒、结构胶、铝合金扣盖。
受力形式为主龙骨跨度2.5m采用Q235B 钢立柱,受力模型单跨简支;次龙骨最大跨度1.6m,采用Q235B钢管,受力模型单跨简支.玻璃面板四边简支,中空玻璃内嵌通长铝合金型材,通过铝合金压块分段固定于钢框架。
2、屋面采光顶玻璃幕墙措施依据现场实际情况，幕墙屋面采光顶玻璃开始施工时现场塔吊已经拆除。
屋面采光顶玻璃幕墙系统拟采用汽车吊和水平运输轨道进行材料的垂直运输。
在钢结构基础上铺设马道,马道采用3000x200x65mm钢跳板,3块跳板并排,通过铁丝绑扎与钢梁进行固定。
（1）垂直运输:采光顶靠外围前端(汽车吊作业范围内)采用吊车将跳板、网片、钢骨架吊装至屋面（2）因考虑到玻璃较重(其中最大的玻璃2568*1140mm，249KG)，上面运输不便，人工运输效率较低，纵向运输考虑在采光顶钢结构上架设一个运输轨道，顶部采用电动卷扬机做定点拉伸运输。
玻璃幕墙、车库出入口顶棚、采光井顶棚、雨棚技术参数一．玻璃幕墙：幕墙型材外墙外露面为深灰色，玻璃为茶色，铝型材室外外露表面氟碳漆（粉末）喷涂处理，铝型材室内外露表面采用粉末喷涂。
铝合金型材采用120系列，粘玻璃附框粘玻面为氧化处理，预埋件及连接角钢采用热镀锌Q235B钢材，现场焊接后去除焊渣并除锈，刷红丹防锈漆两道。
螺栓、螺钉及开启扇五金配件均采用不锈钢制品。
有保温要求的部位采用钢化中空玻璃，规格为6+12A+6，中空隔离框为机械折弯成型，实体墙部位采用单层6mm钢化玻璃。
幕墙南立面阳台开启扇采用断桥铝合金内平开窗。
幕墙制作与安装应符合《玻璃幕墙工程技术规范》JGJ102-2003、《玻璃幕墙工程质量检验标准》JGJ/T139-2001、《铝合金建筑型材》（GB/T5237-2004）、《铝及铝合金阳极氧化阳级氧化膜总规范》（GB8013）的有关规定。
所用其他材料需符合国家及行业现行标准。
注：南立面阳台幕墙开启扇为断桥铝合金内平开窗。
二．车库出入口钢结构玻璃顶棚：车库坡道顶棚采用管桁架结构。
钢架面层为白色，外露面为氟碳漆。
玻璃颜色为茶色。
玻璃采用6+1.14PVB+6夹胶钢化玻璃。
钢结构主架采用镀锌方管，钢材采用Q235B。
预埋件及连接件采用热镀锌件。
工程质量需满足《钢结构设计规范》GB50017-2003，《钢结构施工质量验收规范》GB50205-2001，《玻璃幕墙工程技术规范》JGJ102-2003，《玻璃幕墙工程质量检验标准》JGJ/T139-2001。
三．钢结构玻璃雨棚：设置部位为单元门口、车库楼梯间门口。
玻璃采用6mm+1.14pvb+6mm夹胶钢化玻璃，颜色为茶色。
钢结构外露面为氟碳漆，钢材采用Q235B，基层应做除锈防腐处理。
钢结构可视部分的焊缝应打磨光滑。
其他要求参照幕墙和车库顶棚标准。
工程质量需满足国家相关规范及技术标准要求。
四．采光井玻璃顶棚：设置部位为车库采光井口。
玻璃采用6mm+1.14pvb+6mm夹胶钢化玻璃，颜色为普通透明。
一、概述1.工程名称：金田·湖畔春天1号楼外装饰工程建筑设计：徐州市民用建设设计研究院2.工程概述：本工程为金田·湖畔春天1#楼外立面幕墙工程，1#楼幕墙顶标高为101.2m，建筑层数为地上26层；建筑外装饰内容为:石材幕墙系统、竖明横隐玻璃幕墙、铝合金百叶、玻璃雨棚、地弹门系统、铝塑复合窗（凯信达）、门连窗。
3.结构设计基本参数：建筑物耐火等级：二级；基本风压：0.40KN/㎡；基本雪压：0.65KN/㎡；地面粗糙度类型：B类；结构形式：框剪结构体系幕墙设计安全等级：二级幕墙设计使用年限：不低于25年；抗震设计烈度：8度，标准设防类（丙），设计基本地震加速度为0.30g。
二、设计依据1．建设方提供的工程图纸、招标文件。
2．设计院提供的建筑图和结构图。
3．建筑、结构设计规范《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构设计规范》GB50018-2002《铝合金结构设计规范》GB50429-2007《建筑设计防火规范》GB50016-2012《商业建筑设计防火规范》DGJ32/J67-2008《公共建筑节能设计标准》GB50189-2005《民用建筑热工设计规范》GB50176-1993《民用建筑隔声设计规范》GBJ118-2010《建筑工程抗震设防分类标准》GB50223-2008《建筑抗震设计规范》GB50011-2010《建筑物防雷设计规范》GB50057-2010《混凝土结构设计规范》GB50010-20104.幕墙设计、检测、验收规范《建筑幕墙》GB/21086-2007《玻璃幕墙工程技术规范》JGJ102-2003《金属、石材幕墙工程技术规范》JGJ133-2001《建筑玻璃采光顶》JG/T231-2008《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑装饰装修工程质量验收规范》GB50210-2001《建筑幕墙气密、水密、抗风压变形性能检测方法》GB/T15227-2007 《建筑工程质量验收统一标准》GB50300-2001《建筑节能工程施工质量验收规范》GB50411-20075.铝型材规范《铝合金建筑型材》GB/T5237-2012《铝及铝合金阳极氧化、阳极氧化膜的总规范》 GB8013-2007《一般工业用铝及铝合金板、带材》GB/T3880.1-3-2012《变形铝及铝合金状态代号》GB/T16475-2008《铝板幕墙、氟碳喷涂铝单板》YS/T429.2-20126.玻璃规范《建筑玻璃应用技术规程》JGJ113-2009《浮法玻璃》GB11614-2009《建筑用安全玻璃第二部分钢化玻璃》GB15763.2-2009《幕墙用钢化玻璃与半钢化玻璃》GB/T17841-2008《中空玻璃》GB/T11944-2012《钢化玻璃》GB15763.2-2009《夹层玻璃》GB15763.3-2009《着色玻璃》GB/T18701-20027．钢材规范《碳素结构钢》GB/T700-2007《低合金高强度结构钢》GB1591-2008《冷弯型钢》GB/T6725-2008《不锈钢棒》GB/T1220-2007《不锈钢冷扎钢板及钢带》GB3280-2007《不锈钢热扎钢板及钢带》GB/T4237-20078．胶等密封制品规范《建筑用硅酮结构密封胶》GB16776-2005《建筑窗用弹性密封剂》JC485-2007《聚硫建筑密封胶》JC/T483-2006《中空玻璃用弹性密封剂》JC/T486-2009《中空玻璃用硅酮结构密封胶》GB24266-2009《石材用建筑密封胶》JC/T883-20099．其它《绝热用岩棉、矿渣棉及其制品》GB/T11835-2007《绝热用硬质酚醛泡沫制品（PF）》GB/T20974-2007《建筑绝热用硬质聚氨酯泡沫塑料》GB/T21558-2007《建筑用岩棉、矿渣棉制品》GB/T19+686-2005《建筑绝热用玻璃棉制品》GB/T17795-2008《防火封堵材料》GB/23864-2009《建筑门窗五金件滑撑》 JG/T 127-2007《建筑门窗五金件多点锁闭器》JG/T 215-2007《建筑门窗用密封胶条》JG187-2006《建筑用硬质塑料隔热条》JG/T174-2005《建筑用隔热铝型材穿条式》JG/T175-2005三、幕墙工程各结构形式的分布、材料选用及特点1．石材幕墙系统一分布位置：各立面主要材料：a、石材：采用30mm厚浅色毛面花岗岩，具体颜色以最终封样为准；b、挂件：4mm厚铝合金组合挂件；c、钢龙骨：Q235-B材质，表面热浸镀锌处理；d、密封胶：石材专用密封胶；e、结构胶：环氧树脂型AB胶；f、保温材料：45mm厚A级不燃烧型岩棉保温板，外覆0.2mm厚锡箔纸，专用保温钉固定；龙骨配置：a、立柱：100*60*4，冷弯薄壁矩形钢管，Q235-B材质，热浸镀锌处理；b、横梁：50*50*5热轧角钢，Q235-B材质，热浸镀锌处理；受力体系：a、3.4米层高采用单跨简支梁结构体系；b、立柱间距大于600mm4.5米、5.5米层高采用双跨梁结构体系，间距小于600mm全部采用单跨简支梁结构体系；其他说明：各楼层层间设置防火隔断，隔断采用1.5㎜热镀锌钢板制作，内填防火岩棉，防火层厚度100㎜，防火隔断的四周缝隙处采用防火密封胶密封。
安阳市人民医院整体搬迁建设项目门急诊综合工程玻璃采光顶、玻璃雨棚施工方案河南省第二建设集团有限公司二零一五年六月十二日一、编制依据1.1、施工图纸、图纸会审、设计变更单、施工组织设计1.2、标准、规范、规程及其他注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。
二、施工部位的工程概况安阳市人民医院门急诊综合楼工程地下一层，地上五层，建筑面积：74432㎡，建筑高度：m。
本工程共有钢结构玻璃天窗三处，玻璃雨棚多处。
天窗及雨棚图已由专业公司深化设计完毕。
三、施工准备。
1、施工临时设施、施工机具设备、施工材料、施工用电以及必要的消防、救护器材等。
2、防腐材料按材料品种分类存放，不得混放；易燃品应隔离存放；防止日光直射；做到下防潮上防雨。
3、对所有参加本工程施工的人员，进行必要的技术安全技术交底，学习领会纪律、安全、消防等方面的规章制度。
4、组织具有多年参与超高空施工作业的操作熟练工人。
5、对特殊部位施工中的重要施工节点应作专门的交底，并对特殊工序进行培训指导，重点做好施工中的质量问题，习惯性操作错误进行预防。
6、在工程施工前应将所有材料运至施工现场，并分类入库存放。
挂上标识牌，以便于查找。
四、施工安排4.1、施工顺序安排根据施工现场情况，先施工钢结构玻璃天窗及雨棚的钢骨架，竣工验收前再安装玻璃。
、组织机构及人员分工4.3劳动力计划.1天窗及雨棚队伍：负责钢结构天窗及雨棚施工，共约15人（熟练技工10人）。
4.3.2施工工期计划：钢结构玻璃天窗及雨棚计划2015年7月中旬开始，30天内施工完毕。
五、主要施工方法及工艺施工工艺：施工前钢结构表面基体处理→检验合格→运输材料与设备到现场→放线→下预埋钢板→焊接H型钢梁与异型钢梁→焊接斜撑与刷漆→钢结构组装→玻璃安装→涂防水密封胶→检查、验收5.1基本要求.1 玻璃雨篷与透气天窗钢结构工程中使用的所有原材料均应符合国家有关标准及本规范的相关技术指标，并且有出厂合格证和检验报告等技术资料。
