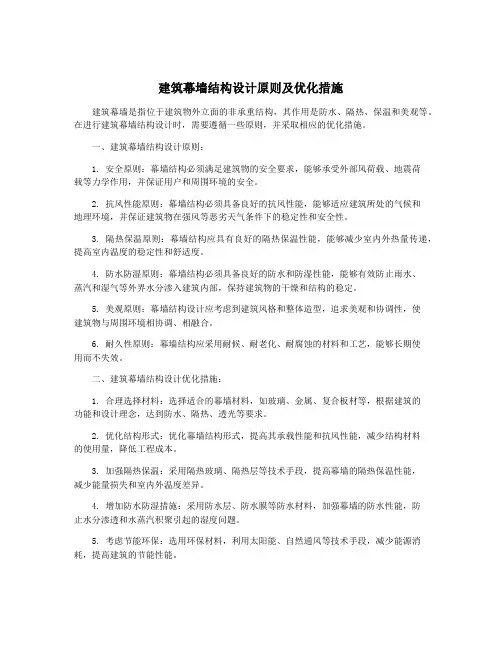

建筑幕墙结构设计原则及优化措施建筑幕墙是指位于建筑物外立面的非承重结构，其作用是防水、隔热、保温和美观等。
在进行建筑幕墙结构设计时，需要遵循一些原则，并采取相应的优化措施。
一、建筑幕墙结构设计原则：1. 安全原则：幕墙结构必须满足建筑物的安全要求，能够承受外部风荷载、地震荷载等力学作用，并保证用户和周围环境的安全。
2. 抗风性能原则：幕墙结构必须具备良好的抗风性能，能够适应建筑所处的气候和地理环境，并保证建筑物在强风等恶劣天气条件下的稳定性和安全性。
3. 隔热保温原则：幕墙结构应具有良好的隔热保温性能，能够减少室内外热量传递，提高室内温度的稳定性和舒适度。
4. 防水防湿原则：幕墙结构必须具备良好的防水和防湿性能，能够有效防止雨水、蒸汽和湿气等外界水分渗入建筑内部，保持建筑物的干燥和结构的稳定。
5. 美观原则：幕墙结构设计应考虑到建筑风格和整体造型，追求美观和协调性，使建筑物与周围环境相协调、相融合。
6. 耐久性原则：幕墙结构应采用耐候、耐老化、耐腐蚀的材料和工艺，能够长期使用而不失效。
二、建筑幕墙结构设计优化措施：1. 合理选择材料：选择适合的幕墙材料，如玻璃、金属、复合板材等，根据建筑的功能和设计理念，达到防水、隔热、透光等要求。
2. 优化结构形式：优化幕墙结构形式，提高其承载性能和抗风性能，减少结构材料的使用量，降低工程成本。
3. 加强隔热保温：采用隔热玻璃、隔热层等技术手段，提高幕墙的隔热保温性能，减少能量损失和室内外温度差异。
4. 增加防水防湿措施：采用防水层、防水膜等防水材料，加强幕墙的防水性能，防止水分渗透和水蒸汽积聚引起的湿度问题。
5. 考虑节能环保：选用环保材料，利用太阳能、自然通风等技术手段，减少能源消耗，提高建筑的节能性能。
6. 强化施工管理：加强施工过程的管理和监督，确保幕墙结构按照设计要求进行施工，减少施工中可能产生的质量问题。
建筑幕墙结构设计需要遵循安全、抗风、隔热、防水等原则，并通过优化材料选择、结构形式、隔热保温、防水防湿等措施来提高幕墙的性能和效果。
石材幕墙设计说明一、设计原则1.结构安全：石材幕墙设计需满足强度、刚度和稳定性的要求，确保幕墙在不同环境和负载条件下的安全性。
2.细节处理：幕墙的边角和连接处需要细致处理，确保隐蔽和开放配合不会出现裂缝、渗漏或变形等问题。
3.界面处理：石材与其他材料的接缝位置需要精细处理，使其达到无缝的效果，提升整体外观和质感。
4.防水性能：幕墙设计需要考虑水密性和防水性能，采取合适的防水措施，确保墙体和内部建筑结构的安全。
5.施工可行性：设计时需要考虑施工工艺和工艺流程，确保施工简单、高效，并方便后期维护和更新。
二、石材选择1.石材种类：根据建筑风格和设计要求，可以选择大理石、花岗岩、砂岩等不同种类的石材。
2.石材质量：石材的质量直接影响到幕墙的美观度和使用寿命，需选择质量好、强度高的石材。
3.石材颜色：根据建筑整体风格和设计要求，选择适合的石材颜色，使幕墙与整体建筑相协调。
4.石材纹理：选择具有美观纹理的石材，以增加幕墙的层次感和质感。
三、构造设计1.支撑结构：根据幕墙重量和外部荷载要求，选择合适的支撑结构，如钢框架、铝合金构架等。
2.悬挂系统：选择合适的悬挂系统，以确保石材稳固地固定在支撑结构上，并满足建筑抗风要求。
3.石材连接：石材之间的连接可采用不同方式，如干挂、插接等，确保连接牢固、和谐。
4.保温和隔热层：为提升石材幕墙的保温性能，需在幕墙内部添加隔热和保温材料。
四、施工工艺1.凿孔：根据设计要求，在石材上打孔以便进行悬挂或插接等工艺，需注意避免石材破裂。
2.上胶：在石材背面涂抹粘合剂，使石材在幕墙上固定牢固。
3.砂浆粘贴：将石材贴合于砂浆层上，通过压实、捣实等方式，确保固结牢固。
4.清洗和保护：施工完成后，对幕墙表面进行清洗和保护，确保幕墙的美观和长久使用。
五、维护和更新1.日常维护：定期对石材幕墙进行清洗和检查，确保外观整洁和石材没有损坏。
2.石材更换：如石材出现损坏或老化，及时更换，保持外观和功能的完整。
建筑幕墙设计规程一、前言建筑幕墙是现代建筑中不可缺少的组成部分，它不仅决定了建筑的外观美观度，更重要的是对建筑的环境适应性、能耗及安全性等方面产生了显著影响。
因此，建筑幕墙的设计必须严格按照规范进行，以确保建筑的质量和安全。
二、设计要求1. 设计原则建筑幕墙设计应遵循以下原则：（1）安全性原则：幕墙结构应具有足够的强度和刚度，以承受风荷载、自重、温度变化和地震等各种荷载。
（2）美观性原则：幕墙应具有良好的外观效果，与建筑整体风格相协调，同时还应保证透光性、采光性和通风性等性能。
（3）实用性原则：幕墙应符合建筑使用功能和使用要求，同时还应考虑维护和维修等方面的问题。
2. 设计条件（1）气象条件：应根据当地气象条件，确定建筑幕墙的设计荷载，包括风压荷载、自重荷载、温度荷载等。
（2）地质条件：应根据地质条件和建筑基础情况，确定幕墙结构的设计和施工方案。
（3）使用环境条件：应根据建筑的使用环境，确定幕墙材料的选择和结构的设计。
3. 设计标准建筑幕墙设计应遵循以下标准：（1）GB 50009-2012《建筑结构荷载规范》（2）GB 50017-2017《钢结构设计规范》（3）GB 50011-2010《建筑防火设计规范》（4）GB 50122-2016《建筑工程施工质量验收规范》（5）JGJ/T 29-2011《建筑幕墙工程技术规范》（6）JGJ 102-2014《建筑幕墙结构技术规程》（7）JGJ/T 134-2013《建筑幕墙安装技术规范》三、设计内容1. 幕墙结构（1）基本形式：幕墙结构的基本形式有单层、双层、三层等多种，应根据建筑的使用和气象条件等因素选择合适的形式。
（2）材料选择：应根据建筑的使用环境和风险等级，选择合适的材料，包括玻璃、铝合金、不锈钢等。
（3）结构设计：幕墙结构应根据气象条件和荷载计算结果，进行结构设计，包括立柱、梁、节点等。
2. 幕墙玻璃（1）玻璃选择：应根据幕墙的使用环境和性能要求，选择适当的玻璃类型，包括普通玻璃、夹层玻璃、钢化玻璃等。
建筑幕墙标准一、概述建筑幕墙是现代建筑中常见的一种外围护结构，它具有维护结构与装饰结构相结合的特点。
建筑幕墙标准是针对建筑幕墙的设计、制造、安装等环节进行规范和规定的标准。
建筑幕墙标准不仅保证了建筑幕墙的安全性和功能性，还为建筑师的创作提供了更多的可能性。
二、建筑幕墙标准的主要内容1. 建筑幕墙的定义和分类建筑幕墙定义为由面板和支撑结构组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构荷载的外围护墙。
根据使用功能的不同，建筑幕墙可以分为封闭式幕墙和开放式幕墙；根据面板材料的不同，可以分为玻璃幕墙、金属幕墙、石材幕墙、人造板材幕墙等。
2. 建筑幕墙的设计原则和要求建筑幕墙的设计应遵循安全、适用、经济、美观的原则，并应满足建筑师的设计要求。
设计时应考虑幕墙的荷载能力、变形能力、密封性、保温隔热性能、抗风压性能、防火性能等要求。
同时，设计时应充分考虑幕墙的维护和清洁，以及安装施工的方便性。
3. 建筑幕墙的材料要求建筑幕墙的材料应具有足够的强度、耐久性、抗腐蚀性等性能，常用的材料包括玻璃、金属板、石板、人造板材等。
对于玻璃幕墙，应考虑玻璃的厚度、颜色、透光率等因素，并应满足安全性要求，如防止玻璃破碎后散落等。
对于金属板和石板幕墙，应考虑材料的尺寸、表面处理等因素，并应满足防水、防锈等要求。
4. 建筑幕墙的制造和安装要求建筑幕墙的制造和安装应严格遵守设计要求，保证幕墙的结构安全性和装饰效果。
制造和安装过程中应注意保护面板材料，防止划伤、变形等问题。
同时，应注意安装施工的方便性和安全性，如使用合适的安装工具和安全防护措施等。
5. 建筑幕墙的性能测试和检验要求建筑幕墙的性能测试和检验是保证幕墙安全性和功能性的重要环节。
性能测试包括抗风压性能、气密性能、水密性能、保温隔热性能等方面的测试。
在安装完成后，应对幕墙进行验收，检查幕墙的结构安全性、装饰效果等方面是否符合设计要求。
三、建筑幕墙标准的实施和应用建筑幕墙标准的实施和应用是保证幕墙安全性和功能性的关键环节。
4建筑设计4.1一般规定4.1.1应根据建筑物的性质、立面设计、热工要求和所处环境等，在建筑方案设计阶段选择建筑幕墙类型；经技术经济综合分析后，在初步设计阶段确定建筑幕墙类型4.1.2建筑幕墙应与建筑物整体设计及周边环境相协调。
幕墙立面的分格应不妨碍室内的使用功能并与室内空间组合相适应。
4.1.3对于建筑所处环境的风荷载、地震及气候变化，建筑幕墙应具有相应的抵抗能力和适应能力。
4.1.4幕墙建筑的光反射、热工性能、防火、防雷等设计要求，应符合本规范第5、6、7、8章的规定。
4.1.5建筑幕墙玻墙比应符合本规范5.2节的规定。
玻墙比大于80%的高层幕墙建筑，应通过节能、防火和结构安全等专项技术论证。
4.1.6 住宅、中小学、托儿所、幼儿园、养老院、教学楼、医院病房、工业厂房等建筑的立面设计不宜采用玻璃幕墙。
历史文化风貌区内应慎用玻璃幕墙。
4.1.7幕墙玻璃面板应符合以下要求：1除公共建筑的底层大堂和地面高度10m以下的商业橱窗玻璃外，玻璃面板宜不大于4.5m2。
2除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。
4.1.8下列建筑宜进行幕墙抗爆设计：1特别重要的幕墙建筑；2建筑设计规定有抗爆要求的幕墙建筑。
4.1.9人员密集且流动性大的重要公共建筑的幕墙玻璃面板应采用夹层玻璃。
有抗爆设计的幕墙玻璃面板应满足抗爆要求。
4.1.10 高层建筑地面高度24m以上的临街幕墙玻璃，宜优先采用夹层玻璃。
使用钢化玻璃或半钢化玻璃时，应符合第4.1.7条规定。
4.1.11透明幕墙宜有可开启部分或设置通风换气装置。
当设置开启窗时，其开启面积之和宜不大于幕墙总面积的15%。
4.1.12建筑幕墙应便于维护和清洁。
高度超过50ｍ的幕墙工程应设置清洗设施。
4.2性能设计4.2.1建筑幕墙的性能等级应根据使用功能和建筑物的类别、高度、体型以及所在地的地理气候及环境条件确定。
1.幕墙工程设计依据和规范、标准2.2.1.技术法规.措施《工程建设标准强制性条文房屋建筑部分》(2002年版)建设部《全国民用建筑工程设计技术措施》建设部建质[2003]4号文2.2.2.有关的建筑设计标准《民用建筑设计通则》GB50352-2005《房屋建筑制图统一标准》GB/T50001-2001《建筑制图标准》GB/T50104-2001《建筑设计防火规范》GB 50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《建筑物防雷设计规范》GB50057-94（2000年版）《民用建筑隔声设计规范》GBJ118-1988《民用建筑热工设计规范》GB50176-1993《建筑采光设计标准》GB/T50033-2001《建筑气候区划标准》GB50178-1993《建筑气象参数标准》DBJ 15-1-90《公共建筑节能设计标准》GB50189-20052.2.3.结构与荷载设计规范《建筑结构可靠度设计统一标准》GB 50068-2001《建筑结构荷载规范》GB50009-2001（2006版）《建筑抗震设计规范》GB50011-2001《建筑工程抗震设防分类标准》GB50223-2008《高层建筑混凝土结构技术规程》JGJ 3-2002《高层民用钢结构技术规程》JGJ99-1998《钢结构设计规范》GB50017-2003《冷弯薄壁型钢结构设计规范》GB50018-2002《铝合金结构设计规范》GB50429-20072.2.4.幕墙设计类《建筑幕墙》GB/T 21086-2007《玻璃幕墙工程技术规范》JGJ 102-2003；《金属与石材幕墙工程技术规范》JGJ 133-2001《建筑玻璃采光顶》JG/T 231-2007《建筑玻璃应用技术规程》JGJ 113-2003《玻璃幕墙光学性能》GB 18091-20002.2.5.门窗设计类《铝合金门窗》GB/T8478-2008《住宅建筑门窗应用技术规范》DBJ01-79-2004《铝合金门窗工程设计、施工及验收规范》DBJ15-30-2002《建筑门窗五金件滑撑》JG/T 128-20072.2.6.检测验收类《玻璃幕墙工程质量检验标准》JGJ/T139-2001《建筑工程施工质量验收统一标准》GB 50300-2001《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构工程施工质量验收规范》GB50205-2001《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000《建筑外窗空气隔声性能分级及检测方法》GB/T 8485-2002《建筑密封材料实验方法》GB/T 134777-20022.2.7.材料标准《浮法玻璃》GB11614-1999《半钢化玻璃》GB17841-2008《建筑用安全玻璃第1部分防火玻璃》GB 15763.1-2001《建筑用安全玻璃第2部分钢化玻璃》GB15763.2-2005《夹层玻璃》GB/T 9962-1999《中空玻璃》GB 11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T 18915.1-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T 18915.2-2002《幕墙玻璃接缝用密封胶》JC/T 882-2001《硅酮建筑密封胶》GB14683-2003《建筑用硅酮结构密封胶》GB 16776-2005《中空玻璃用丁基热熔密封胶》JC/T 914-2003《中空玻璃用弹性密封剂》JC 486-2001《建筑橡胶密封垫预成型实心硫化的结构密封垫用材料规范》HG/T 3099-2004《铝合金建筑型材第1部分：基材》GB /T 5237.1-2008《铝合金建筑型材第5部分：氟碳漆喷涂型材》GB /T 5237.5-2008《铝合金建筑型材第6部分：隔热型材》GB /T 5237.6-2004《一般工业用铝及铝合金板、带板》GB/T 3880.1～3-2006《铝幕墙板板基》YB /T 429.1-2000《铝幕墙板氟碳喷涂铝单板》YB /T 429.2-2000《铝及铝合金阳极氧化氧化膜厚度测量方法》GB/T8041.1~3-2005《优质碳素结构钢》GB/T 699-99《碳素结构钢》GB/T 700-2006《不锈钢热轧钢板及钢带》GB/T 4237-2007《建筑钢结构焊接技术规程》JGJ81-2002《紧固件螺栓、螺钉、螺柱和螺母通用技术条件》GB16938-2008.。
幕墙设计中的建筑结构与幕墙的协调幕墙作为现代建筑的重要组成部分，不仅具备美观的外观特点，还承担着保温、遮阳、节能等功能。
然而，在幕墙设计过程中，建筑结构与幕墙的协调是一个至关重要的问题。
本文将探讨幕墙设计中建筑结构与幕墙的协调关系，并提出一些解决方案。
一、建筑结构与幕墙的关系幕墙是建筑外围的整体装饰和保护体系，为了与建筑结构协调一致，需要考虑以下几个方面的问题：1. 结构系统：幕墙的设计必须与建筑的结构系统相匹配，以确保幕墙的稳定性和安全性。
根据建筑的结构形式和承载体系，选择适应的幕墙类型和材料。
2. 连接方式：幕墙与建筑结构的连接必须满足力学和防水要求，并且能够承受外部荷载作用。
选用合适的连接件和技术，确保幕墙与建筑结构之间的连接稳固。
3. 变形控制：建筑结构和幕墙材料在温度、湿度等环境条件的变化下会产生一定的变形，因此需要通过设计考虑变形控制的方法，以保证幕墙的正常使用和寿命。
二、建筑结构与幕墙协调的解决方案为了实现建筑结构与幕墙的协调，可以采取以下解决方案：1. 综合设计：在建筑设计的初期阶段，建筑师、结构工程师和幕墙工程师应密切合作，共同进行综合设计。
通过考虑幕墙的设计要求和建筑结构的特点，制定出最佳的设计方案。
2. 材料选择：根据建筑结构的特点和要求，选择合适的幕墙材料。
例如，对于高层建筑结构，应选用轻质材料，以减小建筑自重对结构的影响。
3. 连接技术：采用合适的连接技术，确保幕墙与建筑结构之间的连接牢固可靠。
例如，大型幕墙可以采用悬挂式或预应力技术，提高连接的稳定性和安全性。
4. 变形控制：通过预测和模拟建筑结构和幕墙的变形情况，制定变形控制方案。
例如，可以采用伸缩缝和变形缝等技术，以减小结构变形对幕墙的影响。
5. 施工管理：在幕墙施工的过程中，要加强施工管理，确保施工质量。
建筑结构和幕墙的协调应囊括在施工图纸和技术要求中，并通过现场监测和验收来进行验证。
三、幕墙设计中的优化与创新随着科技的不断进步和建筑行业对幕墙设计的不断需求，人们对幕墙的设计也提出了更高的要求。
l 设计的一般原则1．1 幕墙幕墙是建筑外围护结构或装饰性结构，但它具有以下的特点：它由面板和支承结构体系组成，是完整的结构系统；它相对于主体结构有一定的位移能力；它只承受直接作用于其上的荷载和作用，不分担主体结构的荷载和作用。
因此，固定窗不属于建筑幕墙；直接固定在实体外墙上的干挂石板也不属于建筑幕墙。
1．2 技术规范及其应用工程技术规范是已有成熟经验的总结，而不是对未来技术发展的展望。
规范制定的原则是列入成熟的技术，成熟一条写一条。
尚在发展中的新技术、试用中的新技术暂不列入。
待应用较广泛＼积累较可靠的经验、确有依据之后，再行列入。
因此，规范并不限制新技术的应用，规范未列入的内容，只要是规范未禁止采用的，一般可以在工程中应用，在应用中总结经验，使它成熟起来。
认为凡是规范未列入的技术不应采用的看法是不妥当的。
当然，采用规范没有列入的新技术，应有充分依据，稳妥可靠，并且幕墙公司应承担相应的技术责任。
规范条文规定的严格性是不同的，应分别掌握，不能一律从严。
规范的条文分为强制性条文和一般性条文。
强制性条文用黑体字印刷，行文采用“必须”、“应”、“不得”、“严禁”等文字进行最严格的限制，强制性条文必须执行，所作规定必须遵守。
一般性条文用宋体字印刷，其严格程度稍作放松。
一般性条文用词为“应”、“宜”、“可”(相应反面词为“怒应”、“不宜”、“可不”)三个等级，要区别对待。
采用“应(不应)”等级的规定，正常情况下要执行；采用“宜(不宜)”的规定，优先采用：采用“可(可不)”等级的规定，可以灵活掌握，选择采用。
认为只要规范条文涉及事项，都一律按“必须”执行、不得偏离的看法是不妥当的。
山于各技术规范均在不断修改、更新，而各本规范不能同时•修订、同时颁布，总是轮流先后，因此，在规范应用中，采用“以最新版本为准”的原则。
在技术规范条文中，凡是引用相应规范时，如果只标明所引用相关标准的编号而无发布年份的，则以最新颁布的版本为准，随相关新版本的发表而变更，无须特别说明。
