下载文档原格式
全钢丝载重子午线轮胎生产工艺及配方一、全钢子午胎配方设计原则轮胎配方设计，就是按照轮胎产品使用特点、有关国际和国家规定的各项性能指标，根据橡胶原材料的性质和积累的经验，考虑橡胶原材料以及各组分之间如何配比的方案，然后通过试验验证设计目的，如能获得产品所需要的性能及各项要求，这种橡胶和各种助剂的配比方案，就是我们所设计的配方。
我们大家都清楚，无论那一种橡胶，不可能各方面性能都能达到理想的水平，这种不足就可以通过配方设计来得到补偿，以期达到改善橡胶某些方面性能的目的(包括胶料的加工性能和制品的物理机械性能)。
1.1配方的设计原则 1、对轮胎产品的性能要求、使用条件要求均要有充分正确的认识，进行有针对性的设计。
2、对轮胎各部件的特殊性能要求和胶料的加工性能(加工过程中的温度、胶料流动性等)要求要有充分正确的认识，要与轮胎结构设计工程师进行交流，既要考虑各不同部件在使用、加工过程的差异性，又要考虑它们的共性和相关性，确保各部位的胶料性能达到要求。
3、对轮胎的硫化条件包括硫化介质、硫化温度、硫化压力等要了解，对轮胎整体配方设计时，要充分考虑各个配方的硫化速度的匹配。
4、对轮胎各部位的胶料物理性能的匹配，要在充分了解硫化速度的前提下，对胶料的强度、定伸等性能进行评价。
5、配方设计时，除考虑同一配方中各配合剂之间的内在联系，同时要考虑相接触的胶料中的配合剂的联系。
如，相邻胶料配方的硫黄、促进剂等。
6、配方设计人员在考虑选取配合剂时，要避免使用有毒原材料，尽力不使用能导致职业病的配合剂和溶剂，减少污染和公害，加强劳动保护，确保操作人员的健康和环境的清洁。
7、配方设计在保证性能的前提下，一定要体现低成本和材料简单化。
1.2配方设计程序根据配方的设计原则进行配方的设计，指定配方的程序如下： 1、先要调查研究，确切了解产品的具体使用条件，诸如使用温度、压力、接触的介质、受力情况等。
根据这些调节，收集有关资料，总结以前的经验教训，拟出一系列的性能指标。
硫化工艺对成品轮胎性能的影响发布时间：2021-08-09T15:05:02.750Z 来源：《探索科学》2021年7月13期作者：贾肖阳邓龙齐林连刚邓龙[导读] 目前，我国的综合国力的发展迅速，硫化是轮胎生产中的重要环节之一，需要消耗大量的能量，约占轮胎生产总能耗的60%。
为了提高轮胎生产效率，加大产出，需要对硫化工艺进行优化。
全钢载重子午线轮胎的胎圈、胎肩等部件容易出现硫化程度不均匀，这些关键部件出现欠硫或过硫，将严重影响轮胎的使用性能，同时各部件的不同硫化程度也将在一定程度上影响轮胎的使用性能。
八亿橡胶有限责任公司贾肖阳邓龙齐林连刚邓龙山东枣庄 277000摘要：目前，我国的综合国力的发展迅速，硫化是轮胎生产中的重要环节之一，需要消耗大量的能量，约占轮胎生产总能耗的60%。
为了提高轮胎生产效率，加大产出，需要对硫化工艺进行优化。
全钢载重子午线轮胎的胎圈、胎肩等部件容易出现硫化程度不均匀，这些关键部件出现欠硫或过硫，将严重影响轮胎的使用性能，同时各部件的不同硫化程度也将在一定程度上影响轮胎的使用性能。
关键词：硫化工艺；成品轮胎性能；影响引言随着工业的发展，能源的消耗越来越快，这是地球难以承受的负担。
在政策的积极响应下，更多的工厂创新技术，生产低耗能产品，以降低能源的使用，保障自然环境的可持续性。
在汽车领域中，由于汽车长时间的行驶，对轮胎的损坏更高，所以轮胎的质量需要达到更高的水平，如耐磨损性、高耐热性、稳定性等。
其中轮胎硫化过程是轮胎生产中最重要的一步，轮胎的质量取决于硫化程度的高低。
但硫化耗能也是最高，并存在严重的过硫问题，所以怎样优化配方、改善工业硫化是一项重要的研究课题，亟待解决。
1硫化温度分布为对比两种硫化工艺下轮胎硫化升温情况，选取具有代表性的测温点数据作温度曲线。
胎圈及肩部测温点中分别选取升温速度较慢的测温点，缓冲部位测温点选取通入内冷水后降温最快的测温点。
内冷却硫化工艺测温后期胎冠表面中心及胎侧表面温度开始下降；通入冷却水后气密层中心、缓冲层中心、下模胎圈部位温度下降明显。

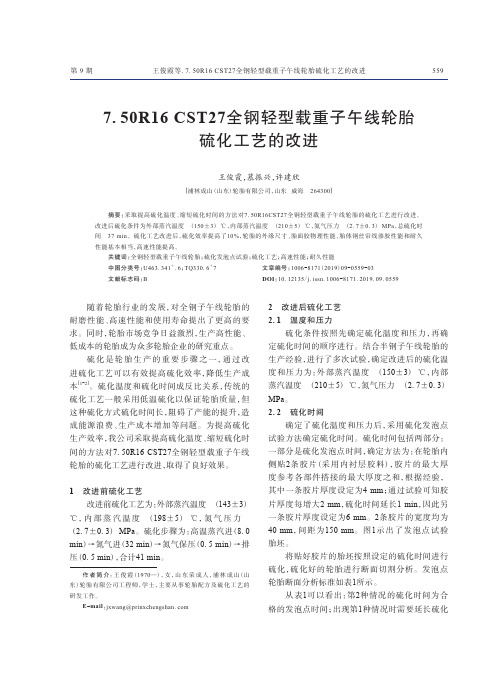

第 9 期王俊霞等．7.50R16 CST27全钢轻型载重子午线轮胎硫化工艺的改进5597.50R16 CST27全钢轻型载重子午线轮胎硫化工艺的改进王俊霞，慕振兴，许建欣[浦林成山（山东）轮胎有限公司，山东威海 264300]摘要：采取提高硫化温度、缩短硫化时间的方法对7.50R16CST27全钢轻型载重子午线轮胎的硫化工艺进行改进。
改进后硫化条件为外部蒸汽温度 （150±3）℃，内部蒸汽温度 （210±5）℃，氮气压力 （2.7±0.3） MPa，总硫化时间 37 min。
硫化工艺改进后，硫化效率提高了10%，轮胎的外缘尺寸、胎面胶物理性能、胎体钢丝帘线渗胶性能和耐久性能基本相当，高速性能提高。
关键词：全钢轻型载重子午线轮胎；硫化发泡点试验；硫化工艺；高速性能；耐久性能中图分类号：U463.341＋.6；TQ330.6＋7 文章编号：1006-8171（2019）09-0559-03文献标志码：B DOI：10.12135/j.issn.1006-8171.2019.09.0559随着轮胎行业的发展，对全钢子午线轮胎的耐磨性能、高速性能和使用寿命提出了更高的要求。
同时，轮胎市场竞争日益激烈，生产高性能、低成本的轮胎成为众多轮胎企业的研究重点。
硫化是轮胎生产的重要步骤之一，通过改进硫化工艺可以有效提高硫化效率，降低生产成本[1-2]。
硫化温度和硫化时间成反比关系，传统的硫化工艺一般采用低温硫化以保证轮胎质量，但这种硫化方式硫化时间长，阻碍了产能的提升，造成能源浪费、生产成本增加等问题。
为提高硫化生产效率，我公司采取提高硫化温度、缩短硫化时间的方法对7.50R16 CST27全钢轻型载重子午线轮胎的硫化工艺进行改进，取得了良好效果。
1 改进前硫化工艺改进前硫化工艺为：外部蒸汽温度 （143±3）℃，内部蒸汽温度 （198±5）℃，氮气压力 （2.7±0.3） MPa。

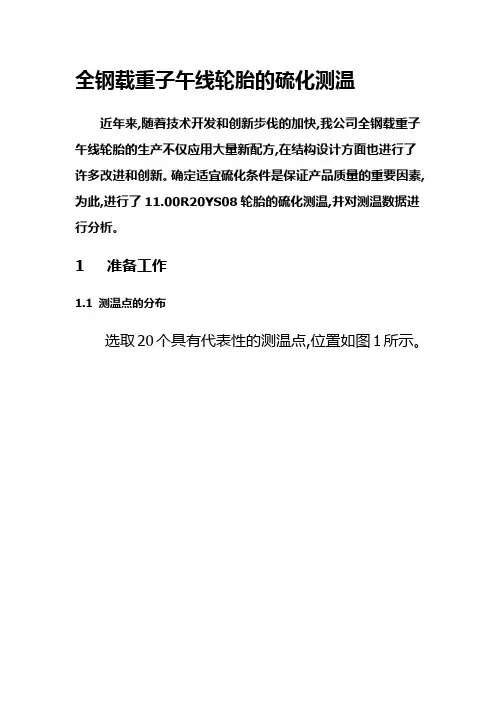

全钢载重子午线轮胎的硫化测温近年来,随着技术开发和创新步伐的加快,我公司全钢载重子午线轮胎的生产不仅应用大量新配方,在结构设计方面也进行了许多改进和创新。
确定适宜硫化条件是保证产品质量的重要因素,为此,进行了11.00R20YS08轮胎的硫化测温,并对测温数据进行分析。
1 准备工作1.1 测温点的分布选取20个具有代表性的测温点,位置如图1所示。
1.2 测试仪器HudraseriesⅡ型硫化测温仪,美国FLUKE公司产品;1613mm 蒸锅式双模定型硫化机,桂林橡胶机械厂产品。
1.3 测试导线测温模具的下半模侧部开有两个相距约20cm、长和宽均为1cm的导线出口。
测温导线长度要求至少5m,这样可以增加使用次数。
导线表面应光滑,没有挤压、严重扭曲和打折现象,为了保证测温的顺利进行和测定结果的准确性,需对导线进行如下处理。
(1) 线头焊接将导线一端的红黄两股线的线头点焊在一起或紧紧扭结在一起,此端埋入轮胎内,焊接或扭结的目的是保证导线能够准确传递轮胎内部的温度。
导线的红黄两股线裸露的线头不能过长,以免影响测温结果的准确性。
导线另一端的红黄两股线裸露出适当长的线头以连接到测温仪接线盒,线头也不能过长,否则容易引起短路。
(2) 导线测试使用万用表对每根导线进行测试,以保证线路正常。
(3) 导线标识选用耐高温、粘性好的白色胶布,裁剪成长约1cm、宽约0.5cm的胶布条,标上相应的编号后粘贴在导线上,要求每根导线分别贴两条胶布,以防止导线从下半模导出过程中胶布脱落而不能辨别测温位置。
一条胶布靠近导线中间、另一条靠近测温端,线与线之间的胶布应错开,胶布集中在一起不利于导线从模具中引出。
1.4 测温胎坯测温胎坯埋线过程如下。
(1) 将胎侧向两边分开,与胎冠脱离后,从接头处将胎冠扒开,找到0°带束层等胎冠附近的测温点,将各导线埋入后,胎冠重新压合。
按照就近的原则,导线沿胎冠下部引到胎侧边,胎冠中间位置的导线引到上半模胎侧边。
全钢丝子午线轮胎成型及硫化过程胎坯变形与帘线伸张全钢丝子午线轮胎成型-硫化过程胎胚变形与胎体帘线伸张一、成型过程帘线伸变形图1 轮胎成品帘线材料分布图1.1胎体帘线在成型工艺过程中的变形，如图：图2 成型过程中帘线变化1.2 几种典型规格的平面宽度（成型钢圈内外宽度）（单位mm）规格平面宽度预定型度定型宽度超定型宽度8.25R20 536 460 360 3209.00R20 636 500 360 32010.00R20 674 520 360 35011.00R20 728 535 370 35512.00R20 779 560 390 36011R22.5 650 510 400 35012R22.5 702 545 420 36013R22.5 724 555 460 365275/80R22.5 656 560 440 370295/80R22.5 694 580 480 400315/80R22.5 718 600 470 410315/70R22.5 680 570 460 380315/75R22.5 684 580 480 380385/65R22.5 780 630 460 400425/65R22.5 870 670 580 4901.4 成型工艺胎体帘线由贴合平铺到定型胎体变形的重要性成型工艺过程，胎体帘布从平铺形状逐渐变形到胎胚，接近成品的形状。
这个过程中，两个胎圈中间的距离逐渐减小，胎胚内的空气逐渐增加，胎胚中心逐渐隆起，直到两胎圈之间距离接近成品相应宽度，冠部与带束层接触。
予定型是定型的准备阶段。
定型是比较主要和基本的阶段。
超定型是为了钢圈进一步靠近，胎胚胎肩部位和带束层更紧密结触，不留空隙，不产生气泡。
●这个过程的充气压力要求逐渐增加，如0.3-0.5-0.8 Kg/cm^2，不可过快过高，避免胎体帘线的密度改变，最终充气压力1Kg/cm^2左右●胎圈收缩要对称收缩，做到胎体中心线两侧宽度均等，帘线匀称。
