螺杆膨胀发电机1、适用行业范围螺杆膨胀发电机是利用蒸汽、热水、热液或汽液两相流体或被污染的热能等为动力源，将热能转换为动力并驱动发电机、风机、水泵、压缩机、搅拌机、磨煤机、制粉机等机械设备负载，替代原有的电动机回收动力，也可以直接并网发电。

螺杆膨胀发电机所使用的热源包括：工业锅炉蒸汽或热水、石油化工余热蒸汽或者热水、冶金钢铁余热蒸汽或者热水、地热太阳能蒸汽或热水、垃圾焚烧炉蒸汽或热水、电厂蒸汽（抽汽和排汽或者连排水等）、减温减压阀节流损失回收、内燃机废气余热回收、水泥窑炉废气余热回收、生物能源回收等。

螺杆膨胀发电机应用的范围十分广泛，可以在电力行业、冶金钢铁行业、石油化工行业、轻工行业（造纸、纺织印染、药业、酿酒业、玻璃工业等）、建材水泥行业、地热、太阳能发电及其他热电冷联产联供等领域广泛应用。

2、基本原理螺杆膨胀发电机基本构造是由一对螺旋转子和机壳组成的动力机。

流体进入螺杆齿槽，压力推动螺杆转动，齿槽容积增加，流体降压膨胀作功，实现能量转换。

具体的工作原理参见图，蒸汽、热液或汽液两相流体先进入机内螺杆齿槽A，推动螺杆转动，随着螺杆转动，齿槽A旋转到B、C、D逐渐加长，容积增大，流体降压降温膨胀（或闪蒸）做功，最后从齿槽E排出，供生产用热或循环再加热做功。

功率从主轴阳螺杆输出，亦可通过同步齿轮从阴螺杆输出，驱动风机、压缩机、水泵或驱动发电机发电。

3、主要设备及运行管理产品由螺杆发电机机组本体、调速系统、润滑油系统、冷却系统、自动危急保护系统等组成。

螺杆膨胀发电机外形结构图螺杆膨胀动力发电机组实物图螺杆膨胀发电机在热源参数大幅波动工况下，能够高效、安全运行。

不飞车、无盘车、免暖机、机组启停和运行平稳简便。

长期无大修，小修维护简易；无需专人值守运行操作。

4、主要技术指标及条件4.1 技术指标直接驱动螺杆膨胀发电机的热源应用范围如下：蒸汽参数： 0.15MPa － 3.0MPa ，温度 <300 ℃热水参数：压力 0.8MPa 以上的热水，温度 >170 ℃间接应用的热源范围如下：蒸汽参数：压力 <0.1MPa 以下的各种蒸汽　――双循环发电热水参数：压力 <0.8MPa 以下，温度 >65 ℃的热水　――双循环发电烟气参数：温度 >200 ℃的各种烟气　――配余热锅炉发电4.2 条件要求4.2.1 放置要求：需室内放置，考虑检修吊装设施。

◎使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。

2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。

3、空压机放置位置地面必须平坦，且地面不可为软性土壤。

4、主管路配管时，管路必须有1º~2º向下的倾斜度。

5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。

6、配电时，选择正确电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。

9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。

12、压缩机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)☆以上为固定式螺杆机技术参数；移动式技术参数同上（重量与外形尺寸除外）。

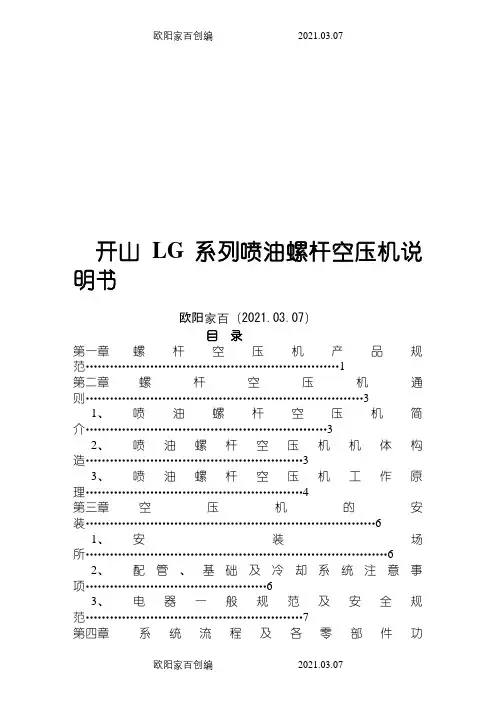

开山LG系列喷油螺杆空压机说明书欧阳家百（2021.03.07）目录第一章螺杆空压机产品规范 (1)第二章螺杆空压机通则 (3)1、喷油螺杆空压机简介 (3)2、喷油螺杆空压机机体构造 (3)3、喷油螺杆空压机工作原理 (4)第三章空压机的安装 (6)1、安装场所 (6)2、配管、基础及冷却系统注意事项 (6)3、电器一般规范及安全规范 (7)第四章系统流程及各零部件功能 (8)1、系统流程图 (8)2、系统流程 (9)1) 空气流程 (9)2）润滑油流程 (10)3、气路控制系统 (12)4、微电脑控制器 (14)第五章操作 (29)1、试车 (29)2、日常操作 (29)3、长期停机的处理方式 (30)第六章保养与检查 (31)1、润滑油的规范及使用保养 (31)2、空气滤清器的维护保养 (32)3、油过滤器的更换 (32)4、油细分离器的更换 (32)5、保养周期及内容 (33)第七章日常保养及故障排除 (34)1、故障排除表 (34)2、螺杆空压机运转记录表 (36)注：☆字母G表示齿轮直联传动。

其余为皮带传动。

☆本公司对产品不断研究、改进，如技术参数变更而与产品标牌不符，则以产品标牌为准。

第二章螺杆空压机通则一、喷油螺杆空压机简介喷油螺杆式空压机已成为当今世界空气压缩机发展的主流，具有极其优越而且可靠的性能，其振动小、噪声低、效率高、易损件少，具有活塞式压缩机（同等排气压力下）无可比拟的性能优点。

阴阳转子间以及转子与主机外壳间精密的配合减小了回流泄漏，提高了效率；只有转子的互相啮合，无气缸的往复运动，减少了振动和噪声源；独特的润滑方式带来诸多优点：1、凭借自身所产生的压力差，不断向压缩室及轴承注入润滑油，简化了复杂的机械结构。

2、注入的润滑油可在转子之间形成油膜，主转子可直接带动副转子转动，而无需借助高精密度的同步齿轮。

3、喷入的润滑油可以增加气密性。

4、润滑油吸收大量的压缩热，因此，即使压缩比达16，机头仍然可以控制在一般润滑油的结碳及劣化温度以下，转子与机外之间也不会因膨胀系数不同而产生摩擦。

螺杆式膨胀机Screw Expander用途螺杆膨胀机属于实现热功转换的热能机械，利用低品位热源，实现功率输出。

传统的热功转化，是利用高压、高温过热蒸汽推动汽轮机转动，再带动同步发电机，从而实现热到功。

电力，属于最高级别的能源，使用传输方便，是现今最主要的工农业生产动力来源。

汽轮机等发电机组，消耗的是高品位能源或原料，无法使用低品位的能源，同时产生很多废热。

螺杆膨胀动力机正是利用低品位的热源，实现热功转换。

这样做的好处是，热源可以是余热、废热，变废为宝，降低了能耗，增加了产出。

1 使用要求条件✧温度高于85℃的热水✧温度高于85℃的其他液体，如油，化工原料✧低压水蒸汽✧烟气✧高压水蒸汽2 收益➢一般以发电为目标，用户可以得到电力➢特殊使用3 产品种类不论螺杆膨胀机直接使用的是哪种工质，膨胀机本身的结构和原理都是一样的。

精密加工的一对螺杆转子，安装在机壳内，在啮合运转过程中，工作腔容积有变化，这样就可以实现膨胀或者压缩。

高压介质从高压孔口进入工作腔后，气体要膨胀，这样就推动转子向前运转，当工作腔到达排气位置时，开始排气，完成工作腔的膨胀过程。

螺杆膨胀机的转子分别称为阳转子、阴转子，阳转子输出动力。

螺杆膨胀机转子（1）ORC型膨胀机（ORC Screw Expander）使用有机介质，在一个封闭循环内部实现朗肯循环，从高温热源吸热，向低温热源放热，输出轴功率。

膨胀机需要利用循环系统才能起作用，不能单独使用。

机组结构复杂。

所需条件低，更适合低品味热源回收。

ORC热力循环原理图ORC螺杆膨胀机运转原理：预热器、蒸发器接受热源的热量，将工质加热成高温高压的蒸汽（非水蒸汽），然后进入膨胀机推动转子做工，同时降温降压。

蒸汽从膨胀机排出后，进入油分离器，分离润滑油，气体进入冷凝器冷凝成液体，液体被液体泵升压，进入预热器、蒸发器，完成一轮循环。

同时还存在的一路循环是润滑油在油分离气实现分离后，借助油泵输送至各润滑点，确保轴承等零件的润滑和降温。

◎使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。

2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。

3、空压机放置位置地面必须平坦，且地面不可为软性土壤。

4、主管路配管时，管路必须有1º~2º向下的倾斜度。

5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。

6、配电时，选择正确电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。

9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。

12、压缩机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)☆以上为固定式螺杆机技术参数；移动式技术参数同上（重量与外形尺寸除外）。

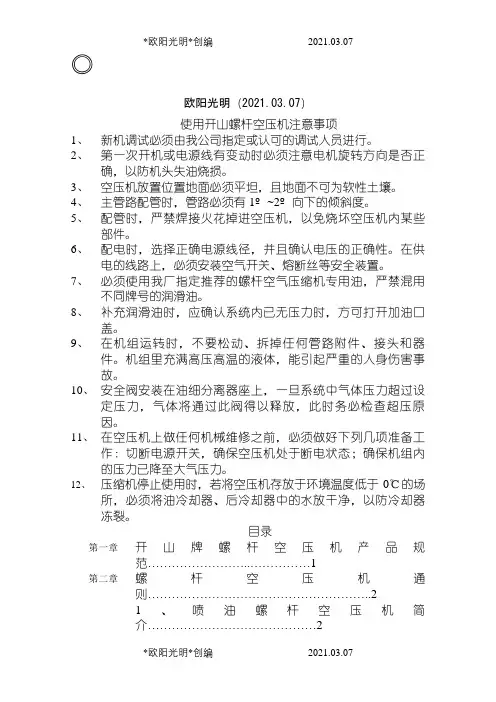

◎欧阳光明（2021.03.07）使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。
