一．概述
计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多。

按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器。

根据计数制的不同，分为二进制计数器、十进制计数器和任意进制计数器。

根据计数器的增减趋势，又分为加法、减法和可逆计数器。

还有可预制数和可变程序功能计数器等等。

目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器。

使用者只要借助于器件手册提供的功能和工作波形图以及引出端的排列，就能正确运用这些器件。

计数器在现代社会中用途中十分广泛，在工业生产、各种和记数有关电子产品。

如定时器，报警器、时钟电路中都有广泛用途。

在配合各种显示器件的情况下实现实时监控，扩展更多功能。

1.计数器设计目的
1)每隔1s，计数器增1；能以数字形式显示时间。

合集下载

六十进制计数器的仿真与设计

六十进制计数器的仿真与设计

设计中 60 进制计数器电路的 PCB 图如图 11 所示：
图 15 60 进制计数器电路 PCB 图
通过上面的电路板 PCB 图，此电路板有两个数码显示管、两个芯片和插口以及 连线组成，所以计数器的数字将会由数码显示管显示出来。 5.设计体会：
自己对 Multisim 7.0 有了进一步的了解，接触了以前自己没有接触过元件和这些 元件所在库，这个软件可以进行电路的连接以及仿真，对于 Multisim 7.0 这些虚拟元 件和现实元件有了了解，对于如何改变元件参数也有了一定的掌握。当然，自己在以 后的学习中会更加努力学习。争取多多掌握一些自己专业相关的知识，丰富自己的知 识面。
图 4 非门 74LS04D 逻辑框图
原理说明：
非门逻辑关系：Y=(A)’
图 5 用于计数的发光二极管 3word 格式支持编辑，如有帮助欢迎下载支持。
工作状态 置零 预置数 保持
保持 计数
文档从互联网中收集，已重新修正排版，word 格式支持编辑，如有帮助欢迎下载支持。
图 6 提供高电平的电压源
2.4 六十进制计数器仿真原理图 六十进制计数器仿真原理图如图 9 所示。
图 10 60 进制计数器仿真原理图
六十进制计数器主要测试点:
观察数码显示器，计数状态从 0～59，再从 0 开始计数，并有译码显示并产生进
位输出。
2.5 测试方案
2．5.1 所需元件及其用途
采用 76LS16ຫໍສະໝຸດ 同步十进制计数器两片级联的形式构成一百进制计数器，再用置数
图 9 protel DXP 软件的原理框图
通过 protel DXP 绘制的 60 进制计数器原理图由两个数码显示管、两个芯片以及插线
组成，将会实现 60 进制计数器的显示完成。所完成的数字将会在数码显示管上面显
60进制计数器设计(VHDL)

60进制计数器设计(VHDL)

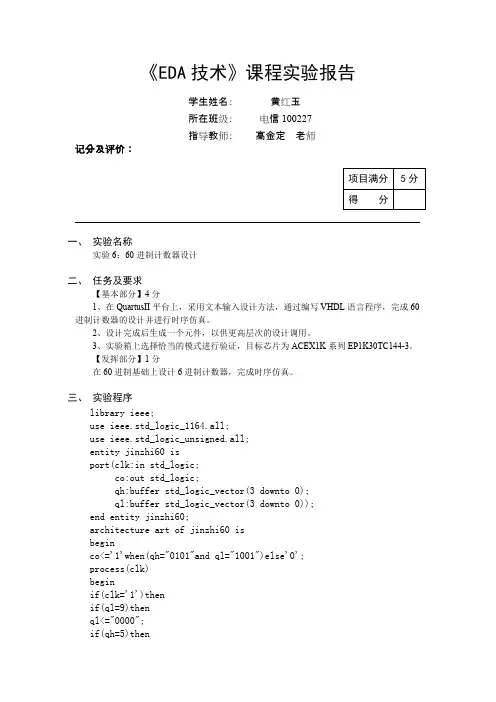

《EDA技术》课程实验报告学生姓名：黄红玉所在班级：电信100227指导教师：高金定老师记分及评价：项目满分5分得分一、实验名称实验6：60进制计数器设计二、任务及要求【基本部分】4分1、在QuartusII平台上，采用文本输入设计方法，通过编写VHDL语言程序，完成60进制计数器的设计并进行时序仿真。

2、设计完成后生成一个元件，以供更高层次的设计调用。

3、实验箱上选择恰当的模式进行验证，目标芯片为ACEX1K系列EP1K30TC144-3。

【发挥部分】1分在60进制基础上设计6进制计数器，完成时序仿真。

三、实验程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity jinzhi60 isport(clk:in std_logic;co:out std_logic;qh:buffer std_logic_vector(3 downto 0);ql:buffer std_logic_vector(3 downto 0));end entity jinzhi60;architecture art of jinzhi60 isbeginco<='1'when(qh="0101"and ql="1001")else'0';process(clk)beginif(clk='1')thenif(ql=9)thenql<="0000";if(qh=5)thenqh<="0000";elseqh<=qh+1;end if;elseql<=ql+1;end if;end if;end process;end architecture art;四、仿真及结果分析由以上代码编译，仿真，得到一下时序仿真波形图。

EDA-六十进制计数器的VHDL设计概要

EDA-六十进制计数器的VHDL设计概要


THEN
3.1.3 VHDL的数据类型
1. BIT：位数据类型，只有两个取值：‘0’和‘1’。 2. BIT_VECTOR( )： 位矢量数据类型。 3. STD_LOGIC：标准逻辑位数据类型。有9种不同的取值： 4. STD_LOGIC_VECTOR（）：标准逻辑位矢量数据类型。
STD_LOGIC所定义的9种数据的含义是：
数据类型时，需要使用库和程序包，具体格式如下所示：
LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL；
3.2 VHDL的完整结构
图2-2 D触发器
D触发器的功能：在时钟信号上升沿到来的时候，输 出跟随输入变化，否则，输出保持不变。
3.2.1 时钟上升沿检测表式
时钟上升沿的检测有两种表达方式：
1. CLK’EVENT AND CLK = ‘1’
2. RISING_EDGE(CLK)
3.2.2 D触发器的VHDL设计
库与程序包声明 标准逻辑位
LIBRARY IEEE ;
USE IEEE.STD_LOGIC_1164.ALL ; 库 ENTITY DFF1 IS 程序包 PORT (CLK : IN STD_LOGIC ; 实体 D : IN STD_LOGIC ; Q : OUT STD_LOGIC );
END DFF1;
3.3 六十进制计数器的VHDL设计
六十进制BCD码计数器的源程序：
实体名
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY cnt60 IS PORT (clk, clr: IN STD_LOGIC; ten, one: DOWNTO 0 ); OUT STD_LOGIC_VECTOR(3
60进制计数器设计说明

60进制计数器设计说明

由200HZ，5V电源供给。

作高位芯片与作低芯片位之间级联。

4)两个芯片间的级联。

2.六十进制计数器设计描述2.1设计的思路1)芯片介绍：74LS192 为加减可逆十进制计数器，CPU端是加计数器时钟信号，CPD是减计数时钟信号RD=1 时无论时钟脉冲状态如何，直接完成清零功能。

RD=0，LD=0时，无论时钟脉冲状态如何，输入信号将立即被送入计数器的输出端，完成预置数功能。

2)十进制可逆计数器74LS192引脚图管脚及功能表3)74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如下所示：图5-4 74LS192的引脚排列及逻辑符号（a）引脚排列 (b) 逻辑符号图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，为非同步借位输出端，P0、P1、P2、P3为计数器输入端，为清除端，Q0、Q1、Q2、Q3为数据输出端。

输入输出MR P3 P2 P1 P0 Q3 Q2 Q1 Q01 ×××××××0 0 0 00 0××d c b a d c b a0 11××××加计数1 1 ××××减计数4)利用两片74ls192分别作为六十进制计数器的高位和低位，分别与数码管连接。

把其中的一个芯片连接构成十进制计数器，另一个通过一个与门器件构成一个六进制计数器。

5)如下图：2.2设计的实现1)两芯片之间级联；把作高位芯片的进位端与下一级up端连接这是由两片74LS192连接而成的60进制计数器，低位是连接成为一个十进制计数器，它的clk端接的是低位的进位脉冲。

高位接成了六进制计数器。

当输出端为0101 的时候在下个时钟的上升沿把数据置数成0000 这样就形成了进制计数器，连个级联就成为了60进制计数器，分别可以作为秒和分记时。
