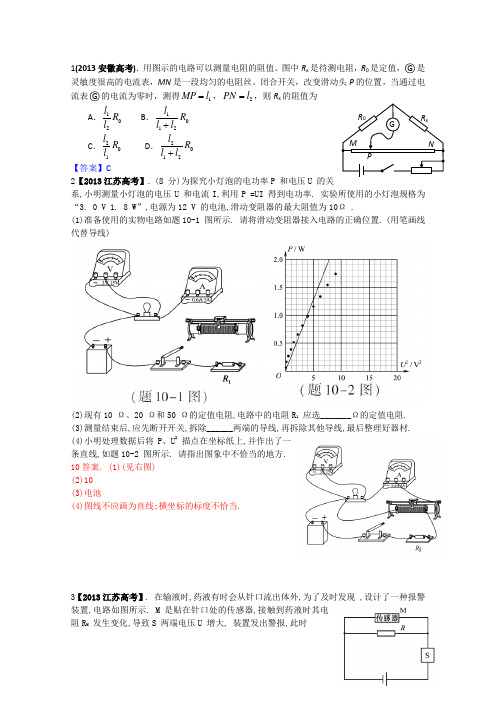

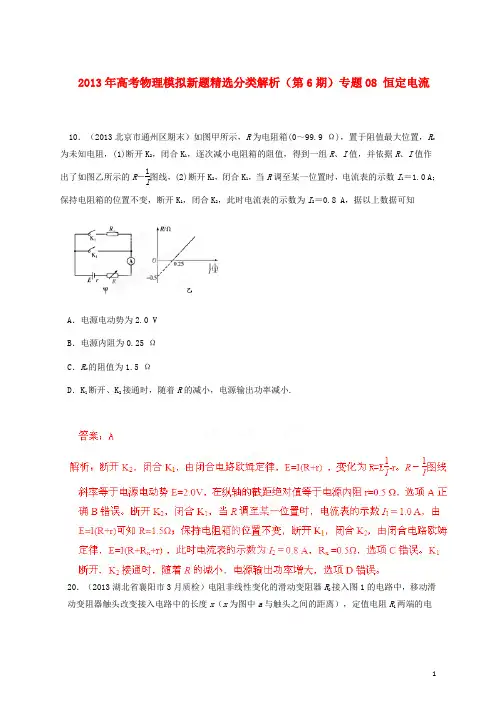

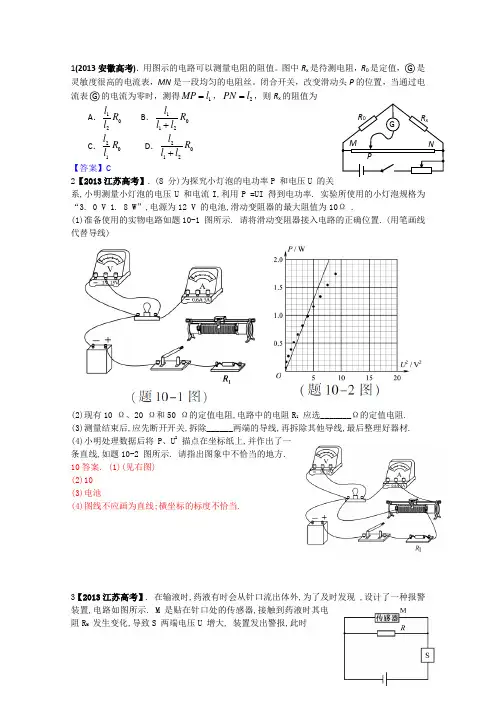

1(2013安徽高考)．用图示的电路可以测量电阻的阻值。
图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。
闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A ．102l R l B ．1012lR l l + C ．201l R l D ．2012lR l l +【答案】C2【2013江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3. 0 V 1. 8 W ”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻. (3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 10答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2013江苏高考】. 在输液时,药液有时会从针口流出体外,为了及时发现 ,设计了一种报警装置,电路如图所示. M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大, 装置发出警报,此时(A)R M 变大,且R 越大,U 增大越明显 (B)R M 变大,且R 越小,U 增大越明显 (C)R M 变小,且R 越大,U 增大越明显 (D)R M 变小,且R 越小,U 增大越明显 答案：C4【2013上海高考】．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。

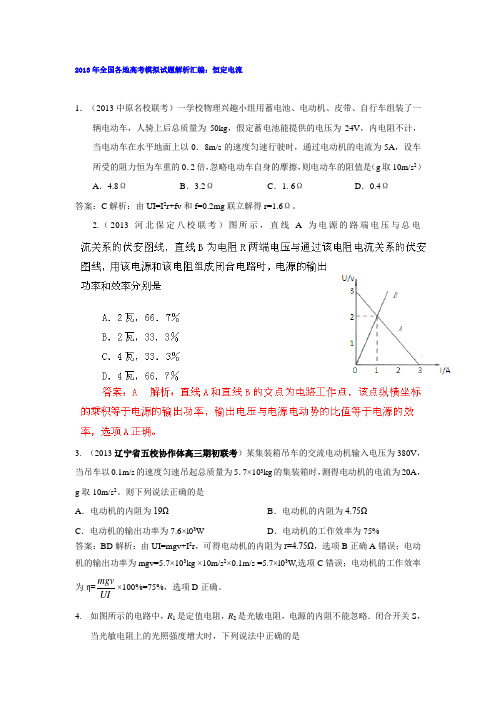

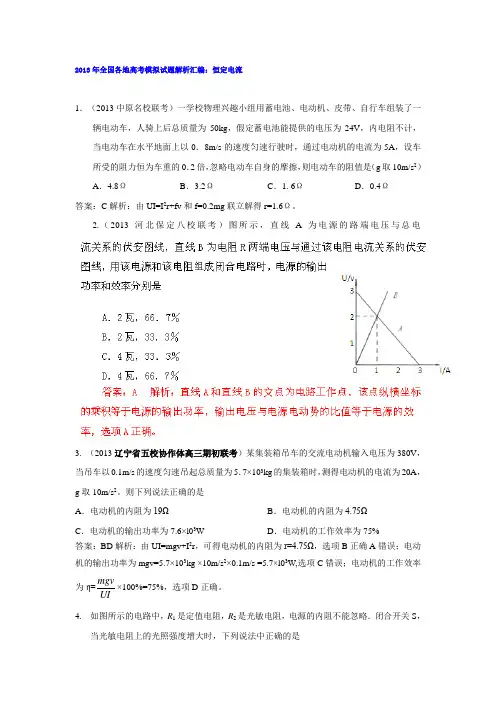

2013年全国各地高考模拟试题解析汇编：恒定电流1．（2013中原名校联考）一学校物理兴趣小组用蓄电池、电动机、皮带、自行车组装了一辆电动车，人骑上后总质量为50kg，假定蓄电池能提供的电压为24V，内电阻不计，当电动车在水平地面上以0．8m/s的速度匀速行驶时，通过电动机的电流为5A，设车所受的阻力恒为车重的0．2倍，忽略电动车自身的摩擦，则电动车的阻值是（g取10m/s2）A．4.8ΩB．3.2ΩC．1. 6ΩD．0.4Ω答案：C解析：由UI=I2r+fv和f=0.2mg联立解得r=1.6Ω。
2.（2013河北保定八校联考）图所示，直线A为电源的路端电压与总电3. （2013辽宁省五校协作体高三期初联考）某集装箱吊车的交流电动机输入电压为380V，当吊车以0.1m/s的速度匀速吊起总质量为5．7×103kg的集装箱时，测得电动机的电流为20A，g取10m/s2。
则下列说法正确的是A．电动机的内阻为19Ω B．电动机的内阻为4.75ΩC．电动机的输出功率为7.6×l03W D．电动机的工作效率为75%答案：BD解析：由UI=mgv+I2r，可得电动机的内阻为r=4.75Ω，选项B正确A错误；电动机的输出功率为mgv=5.7×103kg ×10m/s2×0.1m/s =5.7×l03W,选项C错误；电动机的工作效率为η=mgvUI×100%=75%，选项D正确。
4.如图所示的电路中，R1是定值电阻，R2是光敏电阻，电源的内阻不能忽略．闭合开关S，当光敏电阻上的光照强度增大时，下列说法中正确的是A ． 通过R 2的电流减小B ． 电源的路端电压减小C ． 电容器C 所带的电荷量增加D ． 电源的效率增大答案：B 解析：当光敏电阻上的光照强度增大时，光敏电阻阻值减小，通过R 2的电流增大，电源的路端电压减小，电源的效率减小，电容器C 两端电压减小，电容器C 所带的电荷量减少，选项B 正确ACD 错误。

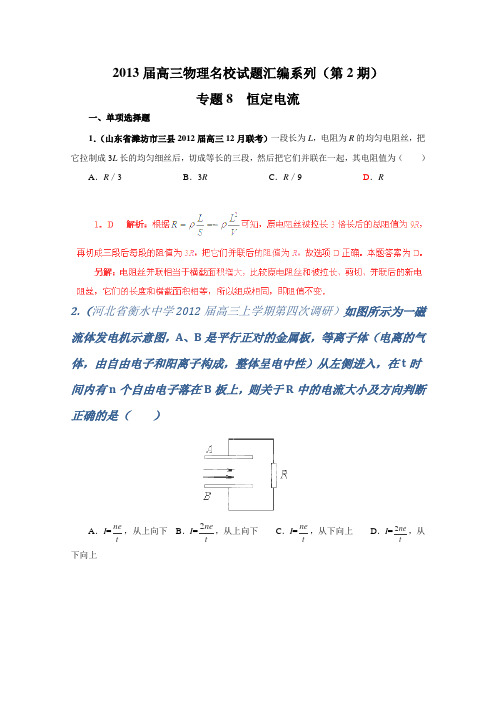

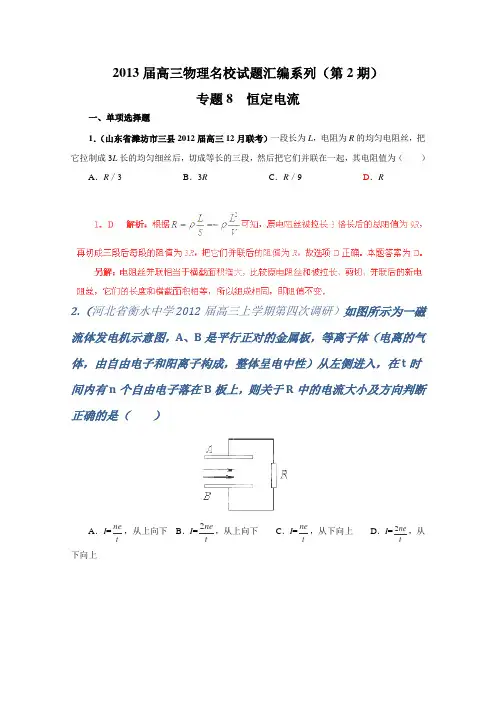

2013届高三物理名校试题汇编系列（第2期）专题8 恒定电流一、单项选择题1．（山东省潍坊市三县2012届高三12月联考）一段长为L ，电阻为R 的均匀电阻丝，把它拉制成3L 长的均匀细丝后，切成等长的三段，然后把它们并联在一起，其电阻值为（ ）A ．R ／3B ．3RC ．R ／9D ．R2.（河北省衡水中学2012届高三上学期第四次调研）如图所示为一磁流体发电机示意图，A 、B 是平行正对的金属板，等离子体（电离的气体，由自由电子和阳离子构成，整体呈电中性）从左侧进入，在t 时间内有n 个自由电子落在B 板上，则关于R 中的电流大小及方向判断正确的是（ ）A ．I =t ne ，从上向下B ．I =t ne 2，从上向下C ．I =t ne ，从下向上D ．I =tne 2，从下向上3．（福建省南安一中2012届高三上学期期末考试物理试卷）压敏电阻的阻值会随所受压力的增大而减小，如图所示，将压敏电阻平放在电梯内，受力面向上，在其上面放一质量为m的物体，电梯静止时电压表的示数为U0，下列电压表示数随时间变化图象中，能表示电梯竖直向上做匀加速直线运动的是（）4．（湖北省黄冈中学2012届高三上学期期中考试、云南省部分名校2012届高三联考理综卷）如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大5．（江西省抚州一中、赣州一中等八校2012届高三理科综合试卷）如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表○V的示数减小ΔU（电压表为理想电表），在这个过程中（）A．通过R1的电流减小，减少量一定等于ΔU/R1 B．R2两端的电压增加，增加量一定等于ΔUC．路端电压减小，减少量一定等于ΔUD．通过R2的电流增加，但增加量一定大于ΔU/R26．（福建省福州市2012届高三第一学期期末质量检查物理试卷）如图所示的电路，电源电动势为E ，内阻为r ，R t 为光敏电阻（光照强度增加时，其电阻值减小）。
温馨提示：此题库为Word 版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，关闭Word 文档返回原板块。

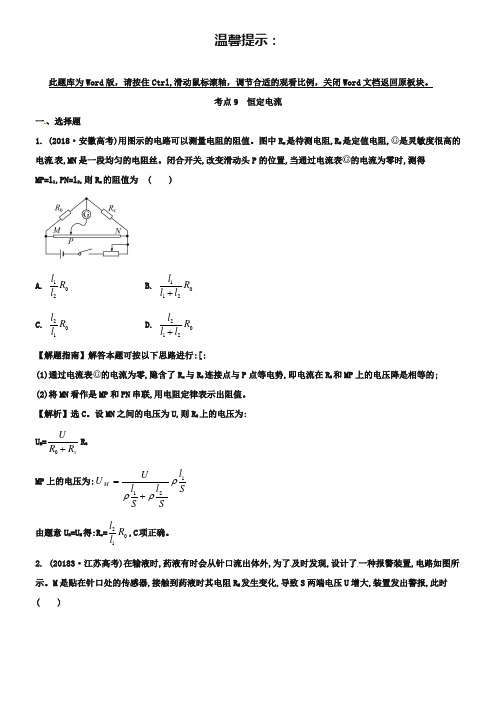

考点9 恒定电流 一、选择题1. (2018·安徽高考)用图示的电路可以测量电阻的阻值。
图中R x 是待测电阻,R 0是定值电阻,是灵敏度很高的电流表,MN 是一段均匀的电阻丝。
闭合开关,改变滑动头P 的位置,当通过电流表的电流为零时,测得MP=l 1,PN=l 2,则R x 的阻值为 ()A. 102l R lB. 1012l R l l + C.201l R l D. 2012l R l l + 【解题指南】解答本题可按以下思路进行:[:(1)通过电流表的电流为零,隐含了R x 与R 0连接点与P 点等电势,即电流在R 0和MP 上的电压降是相等的;(2)将MN 看作是MP 和PN 串联,用电阻定律表示出阻值。
【解析】选C 。
设MN 之间的电压为U,则R 0上的电压为:U R =0xU R R +R 0 MP 上的电压为:S l S l S l U U M 121ρρρ+=由题意U R =U M 得:R x =201l R l ,C 项正确。
2. (20183·江苏高考)在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图所示。
M 是贴在针口处的传感器,接触到药液时其电阻R M 发生变化,导致S 两端电压U 增大,装置发出警报,此时( )A.R M变大,且R越大,U增大越明显B.R M变大,且R越小,U增大越明显C.R M变小,且R越大,U增大越明显D.R M变小,且R越小,U增大越明显【解题指南】(1)知道各元件的连接方式,能够利用串并联电路的特点分析问题。
(2)并联电路中电阻起分流作用,电阻越小分流作用越大。
传感器阻值变化对电路影响的大小与R的大小有关。
【解析】选C。
根据串联电路电压分配规律,S两端电压增大,则必有并联部分的电阻变小,故传感器M的阻值变小,R越大,并联部分的电阻阻值就越是由传感器决定,故R越大,U增大越明显,C项正确。

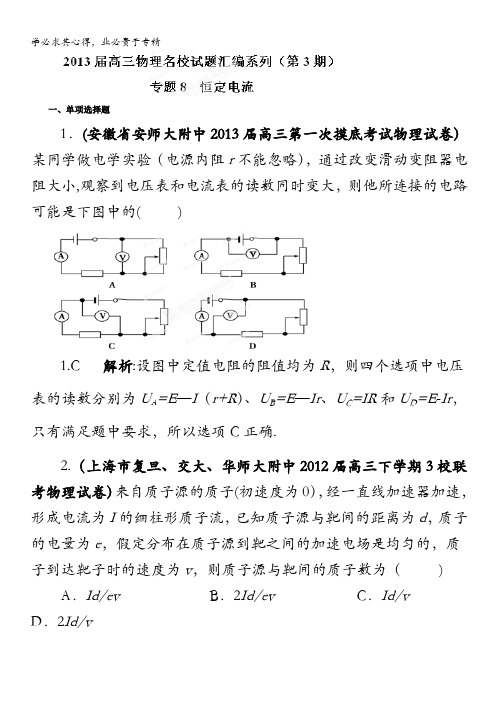

一、单项选择题1．(安徽省安师大附中2013届高三第一次摸底考试物理试卷）某同学做电学实验（电源内阻r不能忽略），通过改变滑动变阻器电阻大小,观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )1.C 解析:设图中定值电阻的阻值均为R，则四个选项中电压表的读数分别为U A=E—I（r+R）、U B=E—Ir、U C=IR和U D=E-Ir，只有满足题中要求，所以选项C正确.2.（上海市复旦、交大、华师大附中2012届高三下学期3校联考物理试卷）来自质子源的质子(初速度为0），经一直线加速器加速，形成电流为I的细柱形质子流，已知质子源与靶间的距离为d，质子的电量为e，假定分布在质子源到靶之间的加速电场是均匀的，质子到达靶子时的速度为v，则质子源与靶间的质子数为（) A．Id/ev B．2Id/ev C．Id/vD．2Id/v2.B 解析：质子从质子源由静止发出后做匀加速直线运动到靶，设需要的运动时间为t ，则d=vt 21，可得t v d 2=；质子源与靶间的电荷量为q=It vId 2=，质子数n=q/e =2Id/ev ，所以选项B 正确。
3．（江西省临川一中、师大附中2013届高三上学期8月联考物理试卷）如图所示电路中,电源的电动势为E ，内阻为r ，各电阻阻值如图所示，当滑动变阻器的滑动触头P 从a 端滑到b 端的过程中，下列说法正确的是( )A ．电压表的读数U 先减小，后增大B ．电流表的读数I 先增大，后减小C ．电压表读数U 与电流表读数I 的比值U/I 不变D ．电压表读数的变化量ΔU 与电流表读数的变化量ΔI 的比值ΔU/ΔI 不变3。
D 解析:当滑动变阻器的滑动触头P 从a 端滑到b 端的过程中，外电路的电阻R 外4.（江苏省徐州市2013届高三模底考试物理试题）如图所示的电路中,电源电动势为E，内电阻为r。
开关S闭合后，电灯均能发光。
现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是A．电灯均变亮B．电灯变亮，变暗C．电流表的示数变小D．电源的总功率变小4.B 解析:滑片P稍向上移动时,滑动变阻器接入电路的阻值变小，外电路的总电阻变小，干路电路I变大，灯L1变亮;干路电路I 变大时，电源的总功率P=EI变大，并联部分的电压U并=E—I(r+R L1)变小，灯L2变暗，选项B正确，D错误；干路电路I变大，流过灯泡L2的电流变小，所以电流表的示数变大，选项C错误。

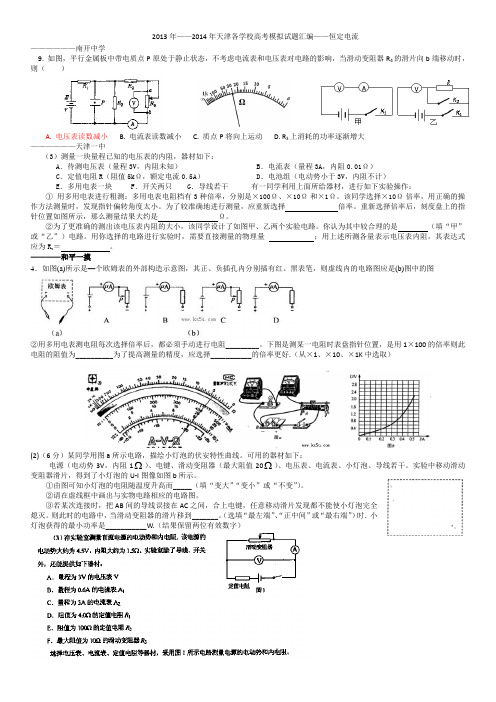

2013年——2014年天津各学校高考模拟试题汇编——恒定电流——————南开中学9. 如图，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A. 电压表读数减小B. 电流表读数减小C. 质点P将向上运动D. R3上消耗的功率逐渐增大——————天津一中（3）测量一块量程已知的电压表的内阻，器材如下：A．待测电压表（量程3V，内阻未知） B．电流表（量程3A，内阻0.01Ω）C．定值电阻R（阻值5kΩ，额定电流0.5A） D．电池组（电动势小于3V，内阻不计）E．多用电表一块 F．开关两只 G．导线若干有一同学利用上面所给器材，进行如下实验操作：①用多用电表进行粗测：多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。
该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。
为了较准确地进行测量，应重新选择倍率。
重新选择倍率后，刻度盘上的指针位置如图所示，那么测量结果大约是Ω。
②为了更准确的测出该电压表内阻的大小，该同学设计了如图甲、乙两个实验电路。
你认为其中较合理的是（填“甲”或“乙”）电路。
用你选择的电路进行实验时，需要直接测量的物理量；用上述所测各量表示电压表内阻，其表达式应为R v＝。

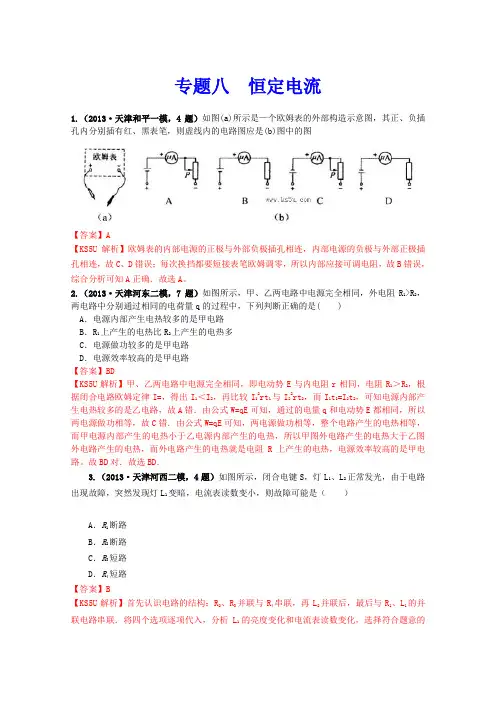

————和平一摸4．如图(a)所示是—个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图②用多用电表测电阻每次选择倍率后，都必须手动进行电阻_________。
下图是测某一电阻时表盘指针位置，是用1×100的倍率则此电阻的阻值为__________为了提高测量的精度，应选择___________的倍率更好.（从×1、×10、×1K中选取）(2)（6分）某同学用图a所示电路，描绘小灯泡的伏安特性曲线。

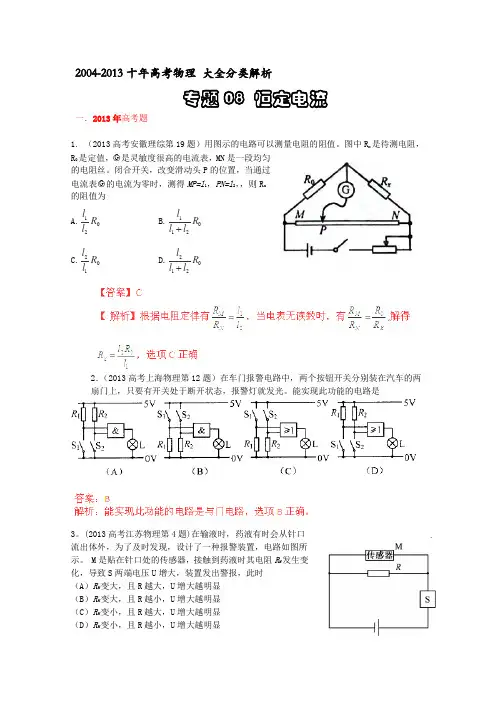

2004-2013十年高考物理大全分类解析专题08 恒定电流一．2013年高考题1. （2013高考安徽理综第19题）用图示的电路可以测量电阻的阻值。
图中R x是待测电阻，R0是定值，○G是灵敏度很高的电流表，MN是一段均匀的电阻丝。
闭合开关，改变滑动头P的位置，当通过电流表○G的电流为零时，测得MP=l1，PN=l2，，则R x的阻值为A.12lR l B.112lRl l+C.21lRlD.212lRl l+2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。
能实现此功能的电路是3。
(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。
M是贴在针口处的传感器，接触到药液时其电阻R M发生变化，导致S两端电压U增大，装置发出警报，此时（A）RM变大，且R越大，U增大越明显（B）R M变大，且R越小，U增大越明显（C）R M变小，且R越大，U增大越明显（D）R M变小，且R越小，U增大越明显4．（2013高考上海物理第24题）如图，电路中三个电阻R l、R2和R3的阻值分别为R、2R和4R。
当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。
则电源电动势为＿＿＿＿；当S1、S2都断开时，电源的总功率为＿＿＿＿。
二．2012年高考题1. （2012·全国理综）一台电风扇的额定电压为交流220V。
在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。
这段时间内电风扇的用电量为A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0×10-2度2. （2012·浙江理综）功率为10W的发光二极管（LED灯）的亮度与功率为60W的白炽灯相当。

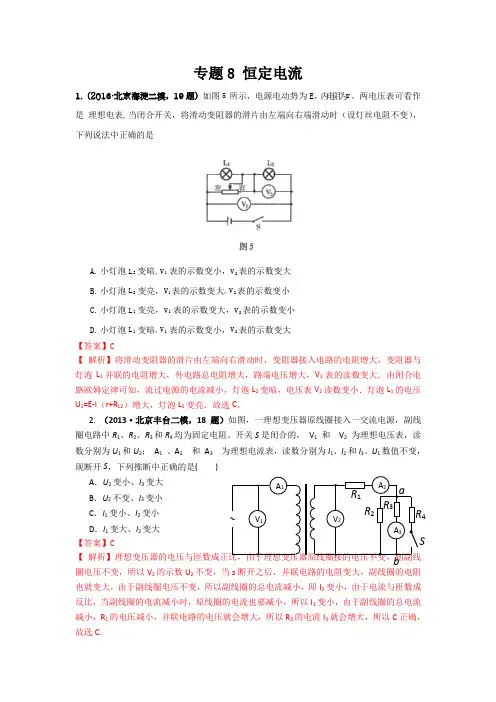

专题8 恒定电流1.（2013·北京海淀二模，19题）如图5所示，电源电动势为E，内电阻为r。
