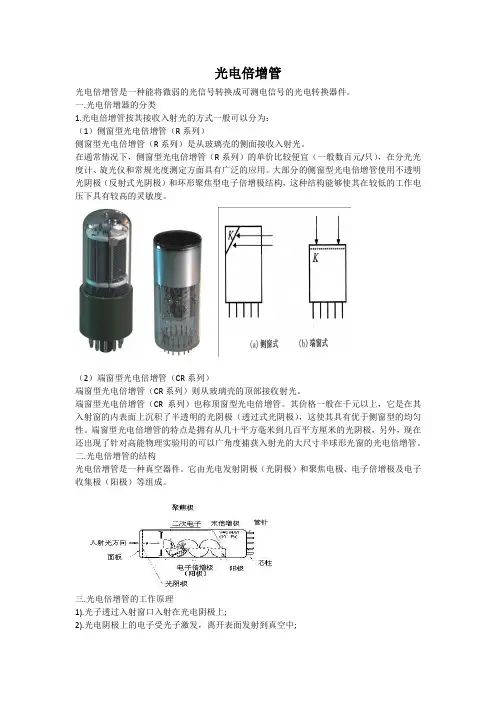

光电倍增管光电倍增管是一种能将微弱的光信号转换成可测电信号的光电转换器件。
一.光电倍增器的分类1.光电倍增管按其接收入射光的方式一般可以分为：（1）侧窗型光电倍增管（R系列）侧窗型光电倍增管（R系列）是从玻璃壳的侧面接收入射光。
在通常情况下，侧窗型光电倍增管（R系列）的单价比较便宜（一般数百元/只），在分光光度计、旋光仪和常规光度测定方面具有广泛的应用。
大部分的侧窗型光电倍增管使用不透明光阴极（反射式光阴极）和环形聚焦型电子倍增极结构，这种结构能够使其在较低的工作电压下具有较高的灵敏度。
（2）端窗型光电倍增管（CR系列）端窗型光电倍增管（CR系列）则从玻璃壳的顶部接收射光。
端窗型光电倍增管（CR系列）也称顶窗型光电倍增管。
其价格一般在千元以上，它是在其入射窗的内表面上沉积了半透明的光阴极（透过式光阴极），这使其具有优于侧窗型的均匀性。
端窗型光电倍增管的特点是拥有从几十平方毫米到几百平方厘米的光阴极，另外，现在还出现了针对高能物理实验用的可以广角度捕获入射光的大尺寸半球形光窗的光电倍增管。
二.光电倍增管的结构光电倍增管是一种真空器件。
它由光电发射阴极（光阴极）和聚焦电极、电子倍增极及电子收集极（阳极）等组成。
三.光电倍增管的工作原理1).光子透过入射窗口入射在光电阴极上;2).光电阴极上的电子受光子激发，离开表面发射到真空中;3).光电子通过电场加速和电子光学系统聚焦入射到第一倍增级上，倍增级将发射出比入射电子数目更多的二次电子。
入射电子经N级倍增极倍增后，光电子就放大N次；4).经过倍增后的二次电子由阳极收集，形成阳极光电流。
1.3.4 光电倍增管的特性1.光谱响应2.光照灵敏度3.电流增大（增益）4.阳极暗电流5.磁场影响6.温度特点7.滞后特性。
