剑突下单孔胸腔镜手术在肺部疾病中的应用进展
王洪(综述);伍治强(审校)
【期刊名称】《中国微创外科杂志》
【年(卷),期】2024(24)4
【摘要】胸腔镜手术(video-assisted thoracoscopic surgery,VATS)目前已广泛应用于肺部常见疾病的诊断和治疗中。
经过20多年的发展,VATS已由多孔逐渐发展为以单孔胸腔镜手术(uniportal video-assisted thoracoscopic
surgery,UVATS)为主的手术方式[1],且在国内已得到广泛应用[2]。
近年来,为避免肋间神经损伤,减轻患者术后疼痛,加速患者术后康复,胸外科医生在肺部手术中开始采用剑突下单孔胸腔镜手术(subxiphoid uniportal video-assisted thoracoscopic surgery,SUVATS)。
【总页数】4页(P294-297)
【作者】王洪(综述);伍治强(审校)
【作者单位】成都医学院第一附属医院胸心外科
【正文语种】中文
【中图分类】R65
【相关文献】
1.剑突下单孔胸腔镜肺部手术23例临床分析
2.采用经剑突下入路的单孔胸腔镜手术对双侧肺大疱行同期切除的临床效果及预后分析
3.剑突下入路单孔胸腔镜在前纵隔肿瘤手术中的应用
4.剑突下单孔胸腔镜肺部手术的操作技巧和经验
因版权原因，仅展示原文概要，查看原文内容请购买。
![一种单孔胸腔镜手术操作装置[实用新型专利]](https://img.taocdn.com/s1/m/61c5b4a52e3f5727a4e962d8.png)
专利名称：一种单孔胸腔镜手术操作装置专利类型：实用新型专利
发明人：陈凯宾,邢宗江,赵松辉,柴凌云申请号：CN201721601017.8
申请日：20171127
公开号：CN207458531U
公开日：
20180605
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种单孔胸腔镜手术操作装置，包括单孔操作平台和切口保护装置，所述单孔操作平台包括底座和与所述底座固定连接的固定平台，所述切口保护装置包括两端开口的保护套、被设置在所述保护套近端的外卡环和被设置在所述保护套远端的内卡环，所述外卡环与所述底座连接，所述固定平台由弹性材质制成，胸腔镜穿过所述固定平台被限位后能够以所述固定平台为支点自由旋转；解决了医生扶胸腔镜的手难以固定胸腔镜光源，准确度差、易疲劳的问题。
申请人：宁波胜杰康生物科技有限公司
地址：315336 浙江省宁波市杭州湾新区滨海四路777号B区3号楼
国籍：CN
更多信息请下载全文后查看。

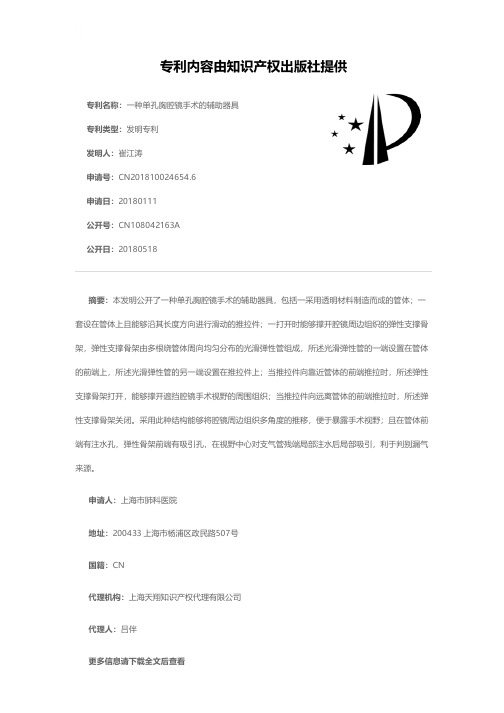

![一种单孔胸腔镜手术的辅助器具[发明专利]](https://img.taocdn.com/s1/m/bff3a20281c758f5f71f670b.png)
专利名称：一种单孔胸腔镜手术的辅助器具专利类型：发明专利
发明人：崔江涛
申请号：CN201810024654.6
申请日：20180111
公开号：CN108042163A
公开日：
20180518
专利内容由知识产权出版社提供
摘要：本发明公开了一种单孔胸腔镜手术的辅助器具，包括一采用透明材料制造而成的管体；一套设在管体上且能够沿其长度方向进行滑动的推拉件；一打开时能够撑开腔镜周边组织的弹性支撑骨架，弹性支撑骨架由多根绕管体周向均匀分布的光滑弹性管组成，所述光滑弹性管的一端设置在管体的前端上，所述光滑弹性管的另一端设置在推拉件上；当推拉件向靠近管体的前端推拉时，所述弹性支撑骨架打开，能够撑开遮挡腔镜手术视野的周围组织；当推拉件向远离管体的前端推拉时，所述弹性支撑骨架关闭。
采用此种结构能够将腔镜周边组织多角度的推移，便于暴露手术视野；且在管体前端有注水孔，弹性骨架前端有吸引孔，在视野中心对支气管残端局部注水后局部吸引，利于判别漏气来源。
申请人：上海市肺科医院
地址：200433 上海市杨浦区政民路507号
国籍：CN
代理机构：上海天翔知识产权代理有限公司
代理人：吕伴
更多信息请下载全文后查看。
![一种单孔胸腔镜手术牵引器[发明专利]](https://img.taocdn.com/s1/m/06e0472017fc700abb68a98271fe910ef12daeac.png)
专利名称：一种单孔胸腔镜手术牵引器专利类型：发明专利
发明人：徐健
申请号：CN202210008369.1
申请日：20220105
公开号：CN114305546A
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本发明涉及医疗器械技术领域，具体涉及一种单孔胸腔镜手术牵引器，采用的技术方案为：一种单孔胸腔镜手术牵引器，包括穿杆、锥块和拉绳；所述穿杆一端圆周均布有多个钳杆，所述钳杆一端与所述穿孔杆铰接，所述钳杆另一端可相互吸引或通过所述锥块吸引贴合在所述锥块侧壁；所述拉绳一端与所述锥块一端连接，所述拉绳中部穿设在所述穿杆中部，通过拉动所述拉绳的另一端带动所述锥块向所述穿杆移动可驱动各钳杆张开。
本发明提供的单孔胸腔镜手术牵引器可向各个方向牵拉肺叶暴露所需了解的部位和结构，以确保单孔胸腔镜手术的进行，降低单孔胸腔镜手术的操作难度，便于单孔胸腔镜手术的推广。
申请人：重庆大学附属肿瘤医院
地址：400033 重庆市江北区汉渝路181号
国籍：CN
代理机构：重庆志一加诚专利代理事务所(普通合伙)
代理人：邓波
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910180924.7
(22)申请日 2019.03.11
(71)申请人 康世荣
地址 010020 内蒙古自治区呼和浩特市回
民区通道北街1号内蒙古医科大学附
属医院胸外科
(72)发明人 康世荣 曹春莉 郭占林 马英
李春林 刘常领
(51)Int.Cl.
A61B 1/313(2006.01)
(54)发明名称一种剑突下单孔胸腔镜手术器械操作平台(57)摘要本发明涉及医疗器械技术领域，是一种剑突下单孔胸腔镜手术器械操作平台。
现有设备无法维持人工气胸；所有操作器械均由一个操作孔进出，存在器械之间的相互干扰。
本发明所述操作平台包括切口牵开固定器、连接器、穿刺器；所述连接器包括切口端、器械端、连接腔；所述连接腔与切口端一体成型式或可拆卸式；所述连接腔与器械端一体成型式或可拆卸式。
本发明所用连接器具有弹性形变能力，可以灵活地调整器械的角度、位置等，用密封式连接，使切口与外界完全密封隔绝，可以很方便地向患者胸腔和/或腹腔内充气，建立胸腔镜手术所需的人工气胸环境；以
免器械间的相互干扰。
权利要求书2页 说明书6页 附图3页CN 109730630 A 2019.05.10
C N 109730630
A
权 利 要 求 书1/2页CN 109730630 A
1.一种剑突下单孔胸腔镜手术器械操作平台，其特征在于：
所述操作平台包括切口牵开固定器、连接器、穿刺器；
所述切口牵开固定器置入手术切口内，对手术切口的软组织或骨骼进行牵开，以暴露手术部位视野，形成胸腔镜手术的器械通道、辅助通道、腔镜通道；
所述穿刺器用于连接内窥镜、手术器械，该穿刺器包括刺入端、套管，内窥镜、手术器械自刺入端进入、经套管穿过连接器、穿入患者体内；
所述连接器用于连接切口牵开固定器和穿刺器，使切口牵开固定器、连接器、穿刺器形成胸腔镜手术的器械通道、辅助通道、腔镜通道；
所述连接器包括切口端、器械端、连接腔；
所述切口端具有与切口牵开固定器相匹配的密封式卡扣连接装置Ⅰ，用于将连接器密闭地连接在切口牵开固定器上；所述密封式卡扣连接装置Ⅰ设有密封橡胶垫圈，该垫圈用于填补切口端与切口牵开固定器连接处的缝隙、实现密封连接；
所述器械端具有与穿刺器相匹配的密封式卡扣连接装置Ⅱ、用于将穿刺器密闭地连接在连接器上；所述密封式卡扣连接装置Ⅱ套在穿刺器套管端侧外部，并与套管密封连接；
所述器械端的密封式卡扣连接装置Ⅱ具有多个，且该多个密封式卡扣连接装置Ⅱ均匀地分布在器械端，且每个密封式卡扣连接装置Ⅱ上均设有一个穿刺器；
所述密封式套扣连接装置Ⅱ上所连接的穿刺器中，至少有一个穿刺器是具有通气阀门的穿刺器；
所述连接腔与切口端一体成型式或可拆卸式；
所述连接腔与器械端一体成型式或可拆卸式；
所述切口牵开固定器设有与连接器切口端的密封式卡扣连接装置Ⅰ相匹配的卡扣结构，用于切口牵开固定器与连接器切口端的锁止连接；
所述连接腔和/或切口端和/或器械端采用具有弹性形变能力的橡胶材料制成，或者所述连接腔和/或切口端和/或器械端采用具有弹性形变能力的硅胶材料制成，或者所述切口端和/或器械端采用医用塑料材料制成。
2.根据权利要求1所述的一种剑突下单孔胸腔镜手术器械操作平台，其特征在于：
所述连接腔与切口端及器械端之间均为一体成型式结构；
所述切口端设有采用医用塑料制成的密封式卡扣连接装置Ⅰ；
所述器械端设有采用医用塑料制成的密封式卡扣连接装置Ⅱ；
所述连接器呈一头大一头小的纺锤形或漏斗形，且切口端为小头，器械端为大头；
所述多个穿刺器均匀地分布在器械端的端面上；
所述连接腔、切口端、器械端均由橡胶或硅胶制成，且连接腔、切口端、器械端之间的连接处呈平滑的弧形过渡。
3.根据权利要求2所述的一种剑突下单孔胸腔镜手术器械操作平台，其特征在于：
所述多个穿刺器呈V形均匀地分布在器械端的端面上，且该V形的夹角大于120度。
4.根据权利要求1所述的一种剑突下单孔胸腔镜手术器械操作平台，其特征在于：
所述连接腔与切口端之间和/或连接腔与器械端之间为可拆卸式结构；
所述连接腔与切口端之间和/或连接腔与器械端之间采用螺纹连接；
所述切口端设有采用医用塑料制成的密封式卡扣连接装置Ⅰ；
2。
