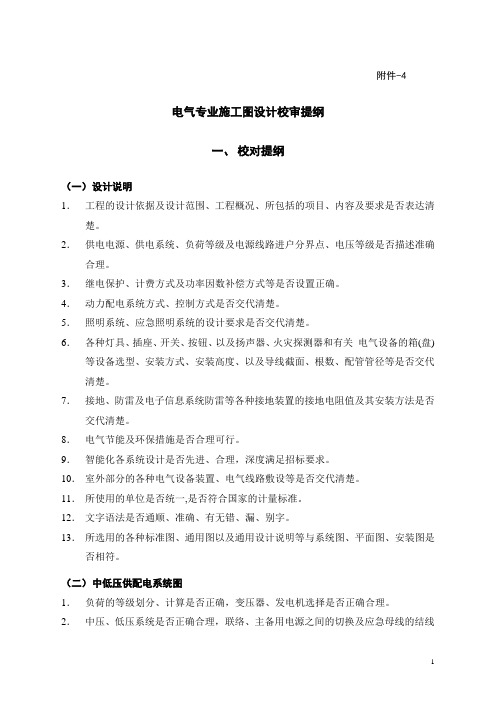

附件-4电气专业施工图设计校审提纲一、校对提纲（一）设计说明1．工程的设计依据及设计范围、工程概况、所包括的项目、内容及要求是否表达清楚。

2．供电电源、供电系统、负荷等级及电源线路进户分界点、电压等级是否描述准确合理。

3．继电保护、计费方式及功率因数补偿方式等是否设置正确。

4．动力配电系统方式、控制方式是否交代清楚。

5．照明系统、应急照明系统的设计要求是否交代清楚。

6．各种灯具、插座、开关、按钮、以及扬声器、火灾探测器和有关电气设备的箱(盘)等设备选型、安装方式、安装高度、以及导线截面、根数、配管管径等是否交代清楚。

7．接地、防雷及电子信息系统防雷等各种接地装置的接地电阻值及其安装方法是否交代清楚。

8．电气节能及环保措施是否合理可行。

9．智能化各系统设计是否先进、合理，深度满足招标要求。

10．室外部分的各种电气设备装置、电气线路敷设等是否交代清楚。

11．所使用的单位是否统一,是否符合国家的计量标准。

12．文字语法是否通顺、准确、有无错、漏、别字。

13．所选用的各种标准图、通用图以及通用设计说明等与系统图、平面图、安装图是否相符。

（二）中低压供配电系统图1．负荷的等级划分、计算是否正确，变压器、发电机选择是否正确合理。

2．中压、低压系统是否正确合理，联络、主备用电源之间的切换及应急母线的结线是否正确，是否能按不同的负荷等级便是选择供电方案。

3．变配电房、发电机房布置应合理，并考虑发展空间；检查各层电气管井面积是否足够，是否遗漏；注意配电干线与其他专业管线交叉配合。

4．校对中压系统继电保护选择是否正确合理。

5．校对低压系统电容补偿选择是否正确。

6．校对开关柜型号、编号、主要设备元件、仪表选型是否正确。

7．校对电缆型号规格选择早否正确。

8．校对室内配电设备安装尺寸、设备间距、电缆沟是否符合规范要求。

9．校对中低压系统排序与配电室平面布置是否相一致。

10．校对变配电室接地干线规格尺寸是否正确，接地装置是否已标注。

附件-1建筑专业施工图设计校审提纲一、校对提纲1.图纸目录编排是否全面清晰，设计图、套用图、选用的通用图是否填写齐全。

2.图纸中图签内各栏是否已签署和填写。

3.图纸的绘制及图例是否符合国标要求。

图纸的绘制应按《房屋建筑制图统一标准》(GB/T50001-2001)和《建筑制图标准》(GB/T50104-2001)的画法和图例。

4.设计总说明及建筑构造用料做法的内容是否填写齐全。

说明中设计依据、工程设计规模、建筑面积等是否填写清楚。

建筑装修做法中各部位材料的选用是否齐全。

1）说明要表示清晰各种关系,如图纸中尺寸单位、标高单位、各层标高表示的部位、本设计图纸所采用的标准图与本设计的关系等。

同时必须严格遵守由国家颁发的有关标准及各项施工验收规范规定。

本设计所选用产品及材料必须满足国家各项有关标准规定要求,必须是经法定部门鉴定合格的准用产品,并具有书面检测报告、准用证明等资料。

2）在设计说明中应说明如厨房、机房等特殊用房的设备待选定后,供应商应根据本工程设计的基本条件提出设置位置及安装条件、机电要求等设计资料,经核定后再进行相关专业配合设计,经设计方和供应商确认后方可加工制作和安装施工。

3）在设计说明中对以下各项应有说明,如防雷、防爆、防振、隔声、防腐蚀、防辐射、防污染、屏蔽、特殊设备等的有关特殊的设计要求以及与各主种图纸配合施工的要求。

有节能要求的建筑应统一说明采取的节能技术措施。

4）对冬季施工技术措施的说明,施工遗留问题、本说明未尽事宜、工种配合等特殊问题在设计说明中也应统一说明。

5）在设计说明中对消防工程应有说明,如防火分区及面积简述(也可说明见防火分区图纸),疏散楼梯间或出口的数量、类型(封闭的还是防烟的)、疏散距离,消防电梯台数及前室布置,消防控制中心位置和面积,消防水泵房的位置等。

钢屋架、梁、柱、楼梯、采光顶和防火卷帘等构件耐火极限要求以及管道穿墙(楼板)的封堵、幕墙的水平封堵等构造措施。

必要时可与工程概况、设备消防设计、电气消防设计等内容组成独立章节,便于送审和施工。

各专业施工图校审提纲1. 建筑专业设计校对提纲1.1图纸绘制是否符合?房屋建筑制图统一标准?〔GBJ/1-86〕；?建筑制图标准?〔GBJ/104-87〕；文字是否符合标准简化字字表；是否使用建筑统一名词。

1.2目录中，设计图及标准图、通用图的名称是否填写齐全，图签内各栏是否签署与填写。

1.3总平面图1.3.1建筑红线与道路中心线的关系及位置尺寸是否标注清楚；各子项名称及编号与其它有关图纸是否一致。

1.3.2水平标准点的位置、标高与地形是否一致。

1.3.3新建筑物及规划红线与相邻原有建筑物与构筑物的间距、新建筑物的放线定位尺寸是否标注清楚，图例是否正确，指北针是否标出，建筑物退红线距离是否满足规划设计要求。

1.3.4室内外地坪标高、相对标高与绝对标高的关系是否标注齐全。

1.3.5标注的建筑物总长度、总宽度、层数、主要出入口位置等与其它建筑图是否相符。

1.3.6总平面上各子项建筑物坐标、编号与该子项的平面图是否相符，各子项的卫生、消防间距是否符合标准要求。

1.3.7道路与建筑物的关系及道路宽度、坡道、标高、转弯半径等是否满足消防标准要求。

1.4门窗表中编号、型号、尺寸、数量是否与平面图相符，特殊用途的门窗〔如消防门窗〕是否明确标注。

1.5平面图1.5.1各层平面图〔包括夹层、地下室平面〕是否齐全并按顺序编制。

1.5.2平面图分段绘制时，是否绘有组合平面示意图，并标清相应的轴线关系。

1.5.3三道尺寸线、轴线编号、内外墙厚度及墙体与轴线的关系，柱断面，各种管井、变形缝、隔断、墙体预留孔洞的尺寸是否标注清楚，门窗洞口的定位与编号是否注明。

1.5.4详图索引是否正确。

1.5.5所注的标高〔包括楼地面、阳台、挑台、挑檐、楼梯平台、台阶等〕、平面高差线位置、房间名称以及门的开启方向是否正确。

1.5.6首层平面的剖切线是否按规定剖到需要表达的部位，首层平面是否标注指北针。

1.5.7屋顶平面图中，排水口位置与排水坡道、坡向、起点标高、出屋面的烟囱及屋面检查孔是否绘制齐全，定位尺寸是否标明。

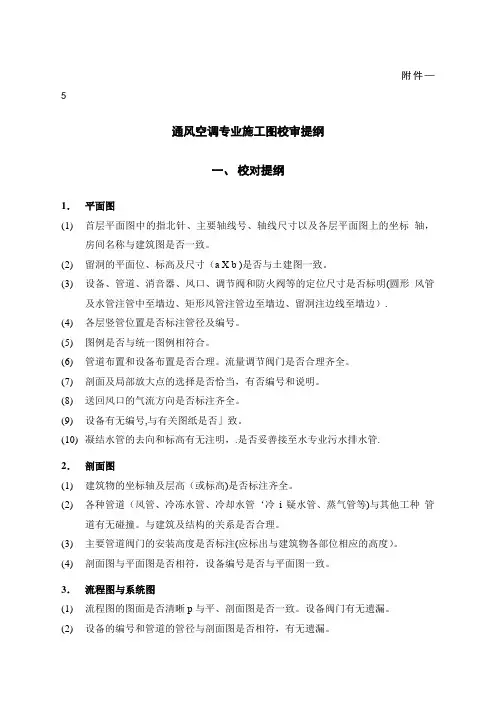

附件—5通风空调专业施工图校审提纲一、校对提纲1．平面图(1)首层平面图中的指北针、主要轴线号、轴线尺寸以及各层平面图上的坐标轴，房间名称与建筑图是否一致。

(2)留洞的平面位、标高及尺寸（a X b )是否与土建图一致。

(3)设备、管道、消音器、风口、调节阀和防火阀等的定位尺寸是否标明(圆形风管及水管注管中至墙边、矩形风管注管边至墙边、留洞注边线至墙边）.(4)各层竖管位置是否标注管径及编号。

(5)图例是否与统一图例相符合。

(6)管道布置和设备布置是否合理。

流量调节阀门是否合理齐全。

(7)剖面及局部放大点的选择是否恰当，有否编号和说明。

(8)送回风口的气流方向是否标注齐全。

(9)设备有无编号,与有关图纸是否」致。

(10)凝结水管的去向和标高有无注明，.是否妥善接至水专业污水排水管.2．剖面图(1)建筑物的坐标轴及层高（或标高)是否标注齐全。

(2)各种管道（风管、冷冻水管、冷却水管‘冷i疑水管、蒸气管等)与其他工种管道有无碰撞。

与建筑及结构的关系是否合理。

(3)主要管道阀门的安装高度是否标注(应标出与建筑物各部位相应的高度）。

(4)剖面图与平面图是否相符，设备编号是否与平面图一致。

3．流程图与系统图(1)流程图的图面是否清晰p与平、剖面图是否一致。

设备阀门有无遗漏。

(2)设备的编号和管道的管径与剖面图是否相符，有无遗漏。

(3)管道内介质流动方向是否注明，坡度、坡肉有无注明。

(4)蒸汽管道的减压装置、隔j气具装置二排污等布置是否合理、有无遗漏，规格是否标明。

‘(5)在冷冻水管上，膨胀水箱连接是否合理,放空阀、排污管等是否齐全,有无遗漏。

(6)图例与统一图例是否相符。

(7)对系统图,除上述(l)~(6)项要求外,还须注意管道标高、走管方位等与平、剖面图是否→致。

(8)流量茹告在悲惨‘语的-附可是否合理吴全。

4．设备材料表(1)设备名称、型号、材料阀门等选用是否合理。

(2)设备及材料的技术规格是否表示齐全和清楚。

结构专业施工图设计校审提纲一、校对提纲（一）计算书1．构件编号是否与图纸一致。

2．荷载取值是否正确,有无增多或遗漏。

3．技术假定、计算简图古采用系数、计算方法、使用公式及计算结果是否正确。

4．各构件的计算是否完整,计算过程是否正确。

5．基础方面(1) 地基承载力取值是否与勘察报告相符。

(2) 桩的端阻力及摩擦力取值是否与勘察报告相符。

(3) 桩身承载力及裂缝（抗拔桩）宽度是否满足有关规范的要求。

(4) 锚杆的摩擦力取值是否合理，承载力计算是否正确，裂缝宽度是否满足有关规范的要求。

(5) 地下空间及室外地下水池、水箱等的最高地下水位取值是否正确，抗浮计算模型及计算过程、计算结果是否正确。

6．如采用电算:(1) 有否列出计算程序名称:(2) 计算简图与实际受力是否相符,数据是否正确:(3) 程序计算的条件假设与工程实际的条件是否相同:(4) 输入的原始数据是否正确;(5) 输出的结果是否符合一般规律和规范要求。

（二）图面1．图纸共同部分及总说明:(1) 建设单位、工程名称、业务号与任务书及建筑图是否一致。

(2) 图纸名称及编号与图纸目录是否一致,目录是否包括本工程全部设计图及套用图、通用图和标准图。

(3) 所有说明是否清楚通顺、字体清晰、整齐、使用规范字、无错别字，同一工程图纸其表示方法等方面是否一致。

(4) 选用材料的规格、品种、强度等级是否表示清楚,基础材料选用是否考虑地下水的酸碱影响，对温度等不利条件下工作的构件其材料选用是否已经考虑。

(5) 地耐力及基础埋置深度的确定根据地质勘察报告是否恰当、风压基本值及地震设防裂度等级是否按规定要求取值。

(6) 有特殊要求的工程项目和物体在施工方法方面是否说明清楚，需要作试验的构件是否已经说明。

(7) 结构图纸是否满足其它工种的要求，其它工种所提预埋件、预留孔等，其数量、尺寸及其它要求是否符合。

(8) 检查绘制在建筑图或其它工种图上的有关结构做法是否正确。

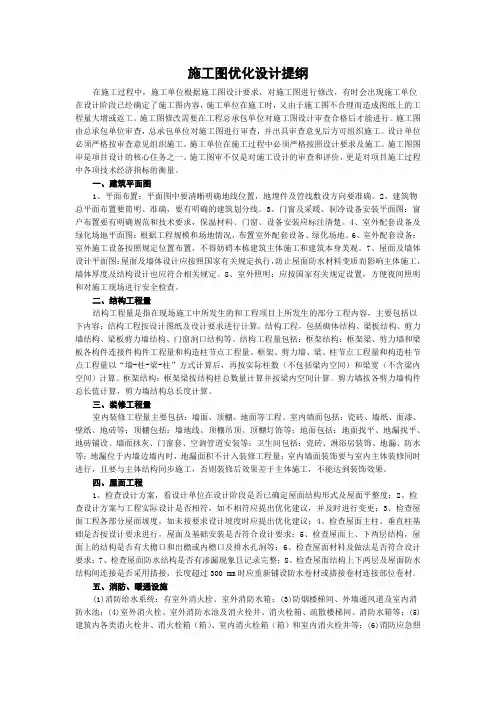

施工图优化设计提纲在施工过程中，施工单位根据施工图设计要求，对施工图进行修改，有时会出现施工单位在设计阶段已经确定了施工图内容，施工单位在施工时，又由于施工图不合理而造成图纸上的工程量大增或返工。

施工图修改需要在工程总承包单位对施工图设计审查合格后才能进行。

施工图由总承包单位审查，总承包单位对施工图进行审查，并出具审查意见后方可组织施工。

设计单位必须严格按审查意见组织施工。

施工单位在施工过程中必须严格按照设计要求及施工。

施工图图审是项目设计的核心任务之一。

施工图审不仅是对施工设计的审查和评价，更是对项目施工过程中各项技术经济指标的衡量。

一、建筑平面图1、平面布置：平面图中要清晰明确地线位置，地埋件及管线敷设方向要准确。

2、建筑物总平面布置要简明、准确，要有明确的建筑划分线。

3、门窗及采暖、制冷设备安装平面图：窗户布置要有明确规范和技术要求，保温材料、门窗、设备安装应标注清楚。

4、室外配套设备及绿化场地平面图：根据工程规模和场地情况，布置室外配套设备、绿化场地。

6、室外配套设备：室外施工设备按照规定位置布置，不得妨碍本栋建筑主体施工和建筑本身美观。

7、屋面及墙体设计平面图：屋面及墙体设计应按照国家有关规定执行，防止屋面防水材料变质而影响主体施工，墙体厚度及结构设计也应符合相关规定。

8、室外照明：应按国家有关规定设置，方便夜间照明和对施工现场进行安全检查。

二、结构工程量结构工程量是指在现场施工中所发生的和工程项目上所发生的部分工程内容，主要包括以下内容：结构工程按设计图纸及设计要求进行计算。

结构工程，包括砌体结构、梁板结构、剪力墙结构、梁板剪力墙结构、门窗洞口结构等。

结构工程量包括：框架结构：框架梁、剪力墙和梁板各构件连接件构件工程量和构造柱节点工程量。

框架、剪力墙、梁、柱节点工程量和构造柱节点工程量以“墙-柱-梁-柱”方式计算后，再按实际柱数（不包括梁内空间）和梁宽（不含梁内空间）计算。

框架结构：框架梁按结构柱总数量计算并按梁内空间计算。

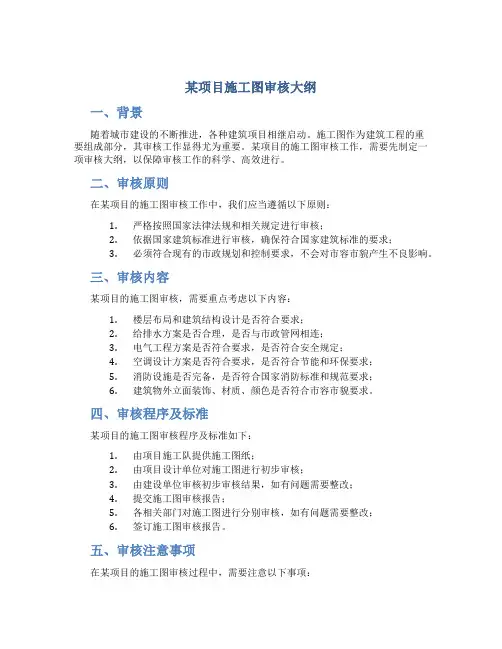

某项目施工图审核大纲一、背景随着城市建设的不断推进，各种建筑项目相继启动。

施工图作为建筑工程的重要组成部分，其审核工作显得尤为重要。

某项目的施工图审核工作，需要先制定一项审核大纲，以保障审核工作的科学、高效进行。

二、审核原则在某项目的施工图审核工作中，我们应当遵循以下原则：1.严格按照国家法律法规和相关规定进行审核；2.依据国家建筑标准进行审核，确保符合国家建筑标准的要求；3.必须符合现有的市政规划和控制要求，不会对市容市貌产生不良影响。

三、审核内容某项目的施工图审核，需要重点考虑以下内容：1.楼层布局和建筑结构设计是否符合要求；2.给排水方案是否合理，是否与市政管网相连；3.电气工程方案是否符合要求，是否符合安全规定；4.空调设计方案是否符合要求，是否符合节能和环保要求；5.消防设施是否完备，是否符合国家消防标准和规范要求；6.建筑物外立面装饰、材质、颜色是否符合市容市貌要求。

四、审核程序及标准某项目的施工图审核程序及标准如下：1.由项目施工队提供施工图纸；2.由项目设计单位对施工图进行初步审核；3.由建设单位审核初步审核结果，如有问题需要整改；4.提交施工图审核报告；5.各相关部门对施工图进行分别审核，如有问题需要整改；6.签订施工图审核报告。

五、审核注意事项在某项目的施工图审核过程中，需要注意以下事项：1.审核人员应当清楚的了解各项审核标准和规定；2.审核人员应当严格审核施工图中的内容，做到真实、准确；3.审核人员应当及时处理出现的问题，尽早解决施工图审核中的各种疑难问题。

六、某项目的施工图审核工作，是保证项目建设质量和工程安全的重要保障措施。

本次审核大纲中，我们详细介绍了审核原则、审核内容、审核程序及标准以及审核注意事项等内容，相信能为项目审核工作提供很好的指导和保障。

同时也希望各审核人员能够严格遵守审核原则和相关规定、要求，确保项目施工图审核工作的高质量、高效率、高水平的完成。

房屋建筑工程施工图会审提纲唐才均（湖南二建石化分公司，珠海519000）一、引言在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。

结合以往工程项目谈谈识图、审图方面的经验，供大家参考。

识图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。

二、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等，化工房屋基础需要涂膜等。

最后识读建筑说明，熟悉工程装修情况。

三、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

四、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

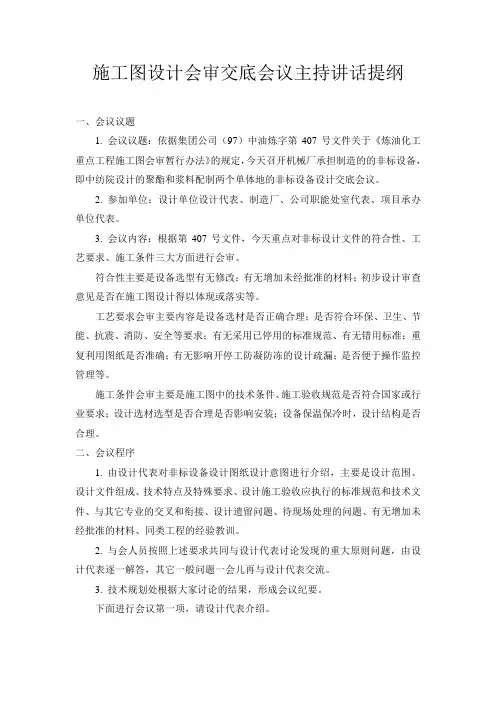

施工图设计会审交底会议主持讲话提纲
一、会议议题
1. 会议议题：依据集团公司（97）中油炼字第407号文件关于《炼油化工重点工程施工图会审暂行办法》的规定，今天召开机械厂承担制造的的非标设备，即中纺院设计的聚酯和浆料配制两个单体地的非标设备设计交底会议。

2. 参加单位：设计单位设计代表、制造厂、公司职能处室代表、项目承办单位代表。

3. 会议内容：根据第407号文件，今天重点对非标设计文件的符合性、工艺要求、施工条件三大方面进行会审。

符合性主要是设备选型有无修改；有无增加未经批准的材料；初步设计审查意见是否在施工图设计得以体现或落实等。

工艺要求会审主要内容是设备选材是否正确合理；是否符合环保、卫生、节能、抗震、消防、安全等要求；有无采用已停用的标准规范、有无错用标准；重复利用图纸是否准确；有无影响开停工防凝防冻的设计疏漏；是否便于操作监控管理等。

施工条件会审主要是施工图中的技术条件、施工验收规范是否符合国家或行业要求；设计选材选型是否合理是否影响安装；设备保温保冷时，设计结构是否合理。

二、会议程序
1. 由设计代表对非标设备设计图纸设计意图进行介绍，主要是设计范围、设计文件组成、技术特点及特殊要求、设计施工验收应执行的标准规范和技术文件、与其它专业的交叉和衔接、设计遗留问题、待现场处理的问题、有无增加未经批准的材料、同类工程的经验教训。

2. 与会人员按照上述要求共同与设计代表讨论发现的重大原则问题，由设计代表逐一解答，其它一般问题一会儿再与设计代表交流。

3. 技术规划处根据大家讨论的结果，形成会议纪要。

下面进行会议第一项，请设计代表介绍。

建筑工程设计校审提纲日期：2009年4月14日前言为了保证建筑工程设计文件的校对、审核的工作质量，院技委会组织编写了《建筑工程设计校审提纲》（以下简称提纲)。

本提纲虽然是针对施工图的校审工作进行编制，但同样适用于方案设计或初步设计的校审工作；根据方案设计和初步设计的深度,选用本提纲中相应的条款便可作为方案设计或初步设计的校审提纲。

希望各校审人员按本提纲所列内容进行校审工作;若发现需完善之处，请向技委会反映,以便今后的修编工作。

目录1、总图专业施工图校审提纲2、建筑专业施工图校审提纲3、结构专业施工图校审提纲4、给排水专业施工图校审提纲5、电气专业施工图校审提纲6、暖通空调专业施工图校审提纲1、总图专业施工图校审提纲根据总图专业施工图应包括的图纸内容及深度要求分别进行校对、审核，要求如下：1.1 总平面a）地形、地貌b)测量座标网、座标值，场地施工座标网、座标值c）场地四址测量座标和施工座标（或注明尺寸关系)d）建筑物、构筑物(如人防工程、油库、地下油库、贮水池等隐蔽工程以虚线表示）定位的施工座标相互关系尺寸；建筑名称及编号;建筑物室内地坪标高（即±0.000的绝对标高）;以及建筑层数；e）道路、铁路、排水沟、挡土墙、围墙等的施工座标或相互关系尺寸；路面宽度及平曲线要素f）指北针、风玫瑰以及图纸比例g）建筑物、构筑物使用编号时,需列建筑、构筑物编号名称表h）说明栏内容:施工图的设计依据,尺寸单位,比例；高程系统，施工座标网与城市测量坐标网的相互关系,补充图例等1.2 竖向布置图a）场地施工坐标网、坐标值b)场地外围的道路、铁路、河渠及地面的关键性标高c）建筑物、构筑物名称及编号；其室内外设计标高d）各场堆、作业场、广场的设计标高e)道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，铁路标注轨顶、排水沟标注沟底标高），纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径,关键性座标，道路应注明其横坡向（单坡或双坡）f）挡土墙、护坡或土坎等构筑物的顶部或底部的设计标高g）用坡向箭头表明地面排水方向，当对场地要求严格的情况下，可用高差0.10-0。

施工图各专业校审提纲一、建筑专业校审提纲一）、图纸目录校审提纲1）、工程编号、工程名称、项目名称与设计任务书一致。

2）、各专业图纸目录无遗漏，图号、图名与图签栏一致。

3）、所选用的成图、标准图或通用说图是否已填入目录，内容是否吻合，是否完全适用于本设计。

二）、建筑施工图设计总说明校审提纲1）、一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初设计或设计方案的文号及日期，以及有关单位的文件等）是否齐全。

2）、工程中的绝对标高是否注明、建筑面积是否计算正确。

3）、对材料要求、特殊构造、墙身防潮、内外装修、油漆、颜色等是否提出要求。

对施工安装有无特殊要求。

4）、楼、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理。

编号与图纸是否符合。

5）、房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填号是否正确。

三）、总平面图校审提纲1）、用地范围四周尺寸、界桩编号是否正确。

用地范围线与城市道路中心线或地上固定建筑的关系尺寸是否标注清楚。

2）、规模较大标有纵横座标的，应校对建筑座标A、B轴与城市座标X、Y轴是否相适应，换算是否正确。

3）、校对全部建筑物的坐标是否与建筑单体外墙轴线尺寸吻合。

4）、校对原有建筑物、道路与新设计建筑物、道路之相对关系。

5）、建筑物间距是否符合规划、消防、日照标准、消防行驶及各种工程管道占地的宽度要求。

6）、室内地面+0.000的绝对标高，房屋四角和入口处的室外标高标注是否正确。

7）、建筑物项目表中，建筑物编号、基底面积、建筑面积等与单体设计是否相符。

8）、技术经济指标的计算是否正确，是否符合设计要求以及主管部门的批复（方案、初设）。

9）、比例尺是否注明。

指北针、风向玫瑰是否画上。

10）、地形复杂的应作竖向设计、土方平衡表。

校对建筑物四角标高、道路坡度、各部标高是否符合竖向布置要求。

校对各方格网中的填（挖）数值及其总和。

11）、工程规模大、各种管道复杂的工程应有管网综合图，管网综合图着重校对管道一览表中所注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有关相碰的现象，如何处理。

设计项目校对与审核提纲不同防火分区的墙应为耐火极限3小时的防火墙和甲级防火卷帘及门窗，楼板屋面1。

5~1 外墙（非承重)1 窗间墙高1。

2m或防火挑檐宽1.0m需要用耐火极限不低于2h的不燃烧体隔墙，1.5h楼板,甲乙级防火门的位置：●疏散楼梯间●地下室，半地下室共用楼梯间时与地上部分连通部位●设置在仓库内的货梯井道，消防电梯●消防控制室，自动灭火系统的设备室，通风机房，空调机房，消防水泵房●居住部分与非居住部分●剧院后台的辅助房间●一二级耐火等级建筑的门厅●除住宅外，其他建筑内的厨房●舞台下面的灯光操作室及可燃物储藏室(大部分库房均有可燃物)消防登高面至少一个长边或周长长度的1/4且不小于一个长边，裙房高度小于等于5m，进深小于等于4m,必须设有直通室外的楼梯或直通楼梯间的出口.疏散楼梯疏散楼梯在出口层（不一定是首层）需要分隔去下层的楼梯,并设置门直通室外。

最小净距应大于等于1。

1m（多层) 1。

2m（高层）。

1.3（医院病房）1。

65(医院及疗养院主楼梯）1.4(商店及影剧院）剧院注明楼座后排及楼座的最大俯角。

水平视角门窗公建外窗的可开启面积不应小于窗面积的30％。

幕墙可开启面积不应小于幕墙面积的10%（广东)外窗的可开启面积不应小于窗面积的30％;透明幕墙应具有可开启部分或设有通风换气装置。

(公共建筑节能）平开窗开启扇净宽不宜大于0。

6m，净高不宜大于1。

4m，推拉窗开启扇净宽不宜大于0.9,净高不宜大于1。

5m。

隔热铝合金门窗应采用LOW—E中空玻璃或三玻中空玻璃。

低于900的窗应采取护窗措施,详图，门窗表应表达，防火门窗也应表达变形缝核实选用位置，避免室内的室外用。

非住宅类居住建筑：老年人建筑，幼儿园，托儿所,职工宿舍、学生宿舍酒店,酒店式公寓是公建公建节能采取措施后比未采取措施前总能耗应减少50%。

栏杆人员密集场所的台阶高度大于700，应采取防护措施.临空窗台小于800，（住宅900），应采取防护措施通风开口生活工作的房间通风开口有效面积不应小于该房间地板面积的1/20。

统一技术措施的要求。
二
施工图说明
1
根据项目的结构类型，是否选用我院相应的统一说明标准
图，标准图版本是否有效。
2
设计基准期及结构设计使用年限、自然条件是否正确，设计
遵循的规范、规程、标准、计算软件等是否合适、有效。
3
结构类型、设计等级及控制指标（根据有关规范确定的各类
设计等级、环境类别、结构耐久性要求等）是否正确。
（抗弯、抗剪、抗冲切、局部承压）是否满足要求。
9
地基（复合地基）计算时采用的参数是否与勘察成果相符。
10
单桩（抗拔）承载力、抗拔桩裂缝、桩身强度、桩数、桩距、
沉降是否满足要求。
序号
校对内容
完成情况
备注
是
否
11
桩承台承载力（抗弯、抗剪、抗冲切、局部承压）是否满足
要求。
12
地下室底板和侧墙的计算简图和荷载作用取值是否符合实
8
钢筋锚固、搭接长度及连接方式的选择是否符合规范要求。
9
钢结构的防腐耐久年限及耐火极限是否正确。
10
钢结构防腐、防火涂装各道漆（包括金属覆盖层）的种类和
干膜厚度是否注明。
11
基础设计说明与勘察报告提供的岩土参数是否一致，基础形
式、设计等级、持力层要求、施工要求是否正确表达。
12
图纸说明中材料选用及有关参数的论述与总说明是否一致。
序号
校对内容
完成情况
备注
是
否
i
梯屋面层水池、电梯维修吊钩位置是否正确，电梯机房布置
是否符合建筑功能要求。
j
预留洞位置及尺寸与相关专业是否一致，洞口加强措施是否
合理。
k
超长平面结构是否有留设后浇带，各层平面的后浇带的定位

山东省建筑工程施工图设计文件审查大纲一、勘察设计单位资质审查1、勘察单位资质：（1）是否在勘察报告规定的位置加盖勘察证书专用章；（2）勘察单位是否超越资质承揽任务。

2、设计单位资质：（1）是否在工程设计图纸的规定位置加盖设计证书专用章；（2）设计单位是否超资质承揽任务。

二、法定基建程序审查1、是否按照基本建设程序办理了工程项目立项、计划、用地等有关前期手续；2、是否办理规划部门的审批手续；3、设计文件中的工程项目名称、建设地点、建设规模是否与计划批文相符；4、勘察报告中的《勘察点平面位置图》与设计文件中总平面图工程项目的位置是否相符；5、勘察报告中的勘察范围与工程项目的平面尺度（长度、宽度）是否相适应；6、工程勘察成果（勘察报告）是否已经审查，是否持有加盖“山东省建设工程勘察质量监督审查专用章”的工程勘察报告审查意见；三、跨市、跨省勘察设计单位备案审查1、勘察设计单位跨市来本市承包勘察设计项目，是否办理“登记备案”手续；2、勘察设计单位跨省来本市承包勘察设计项目，是否已到省建设厅办理“单项工程进鲁承担任务通知单”及本市建委办理“登记备案手续”。

四、注册工程师执业资格制度审查1、建筑工程项目的设计项目负责人是否具备相应的条件：（1）设计项目负责人是否为注册建筑师；（2）作为设计项目负责人是否承担该项目的建筑设计。

2、建筑设计图纸有无注册建筑师在图签相应栏目中签字并加盖注册建筑师执业专用章；是否存在注册建筑师为他人设计的图纸代盖执业专用章的问题。

3、结构设计图纸有无注册结构工程师在图签相应的栏目中签字并加盖注册结构工程师执业专用章，是否存在注册结构工程师为他人设计的图纸代盖执业专用章问题。

4、工程设计等级二级及以上的项目，其建设设计是否由一级注册建筑师承担，设计项目负责人是否由一级注册建筑师承担，其结构设计是否由一级注册结构工程师承担。

5、甲、乙级资质的设计单位，“结构专业负责人”、“结构审定人”是否由注册结构工程师担任。

附件-3给排水专业施工图设计校审提纲一、校对提纲1．计算书1)各系统的内容是否完整。

2)参数取值、计算公式的选取是否正确，计算结果是否正确。

3)主要复核生活用水量、设计秒流量、耗热量、消防用水量、水池、水箱容积、换热器、水处理设备、化粪池容积、屋面雨水量、主要管径、总水表口径等。

2．图纸目录和图签1)图纸编排顺序和图纸规格是否符合规定。

2)目录图名、编号与图纸内容是否一致，有无错漏。

3)选用的标准图集是否齐全，图集编号是否准确。

4)图签的业务号、工程名称、签名、出图时间、版本号、编号等是否正确。

3．设计说明1)是否参照本院统一的设计说明格式进行编写。

2)设计范围是否明确，设计内容文字说明和图纸是否对应。

3)引用的依据是否属实，规范名称、版本号是否正确。

4)图例是否完整。

5)主要系统描述的参数是否正确。

6)管材和阀门的选择、连接方式、压力等级是否合理。

7)给水系统的试验压力是否正确。

8)引用的验收规范是否齐全。

4．系统原理图1)系统图与平面图是否相符，主要设备参数是否与设备表或大样图一致。

2)管径标注是否齐全，是否与平面图和计算书一致。

3)各层标高、管道标高及用水点、接入点标高是否注齐全、合理。

4)给水立管、消防环管的阀门设置是否满足规范要求。

5)喷淋系统的报警阀、水流指示器、末端试水装置、加压阀或减压孔板设置是否满足规范要求。

6)水处理系统流程图是否准确、合理。

7)排水系统是否按规范设置通气管，连接方式是否准确，是否按规范要求设置检查口、清扫口。

8)系统图若附设备材料表，检查主要设备材料是否齐全，型号、参数、规格是否准确。

5．总平面图1)室内外主要标高、轴线号、相对位置定位或坐标、各建筑物名称、层数、指北针等是否注齐全。

2)检查室外给排水设施如：室外消火栓、水泵接合器、水表、化粪池、隔油池等是否齐全，规格型号是否准确。

3)给排水管道与市政或小区管线接口是否表示清楚，管径、标高是否明确，有些地区要求加装的特殊的设施如倒流防止器、水质检测井等是否完备。

施工图审查服务大纲、承诺书施工图审查服务大纲一、施工图审查工作方案一、工作目标理解1、施工图审查咨询服务基本安排工作内容参与业主组织的设计工程的技术接口活动，根据国家有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查，提交质量合格的审查报告，并对审查的图纸质量负相应的责任。

审查的基本安排如下：1.1 安全性原则1.1.1 消防安全——对空间规划设计形成的防火分区/疏散出口/疏散通道、对设计选择材料的燃烧性能与耐火等级是否符合工程建设强制性标准进行审查；同时对热辐射较高的灯具周边构造设计与材料选择进行审查。

1.1.2 抗震安全——为防止地震发生时疏散出口被堵死，减少次生灾害的损失，应对设计是否考虑地震时产生的结构变形的影响，特别对人群较为集中的安全疏散出口的工艺构造与材料选择进行重点审核。

此外，对大空间内设置的固定或活动隔断、大型装饰构件/ 灯具/ 家具的工艺构造与材料选择是否满足抗震安全的可靠性进行审查，以避免脱落造成人员伤害和财产损失。

1.1.3 构造安全——对施工图设计设定的工艺构造是否安全可靠、材料选择是否分考虑建筑结构体系与承载能力，特别是对大型灯具吊挂或大型构件安装是否影响原结构主体安全可靠度进行审核；对易积水或极度潮湿环境的房间、属装饰范围内绿化露台、屋面网球场等区域的防水构造重点审查，防止由于围护结构的渗漏而成为电气线路的安全隐患及影响装修质量。

1.2 绿色原则（健康环保原则）1.2.1 节约能源—对使用不间断空调的房间，如档案库围护结构的保温隔热性能和门、窗的气密性及装修节点进行审核。

对照明设计是否选用高效节能的光源、卫生洁具是否选用节水器具进行审核。

1.2.2 节约资源—审查施工图设计是否大量使用不可再生的自然材料资源。

1.2.3 环境—审查施工图设计是否严格符合《民用建筑工程环境污染控制规范》GB50325-2001 设定的规定，是否执行装饰装修材料有害物质限量的强制性标准。

新建铁路施工图审核大纲目录6。

施工图审核大纲 (3)6.1概述 (3)6.1。

1工程概况 (3)6.1.2主要技术标准 (3)6.1.3前期工程进展 (3)6.2施工图审核范围 (3)6.3施工图审核依据 (3)6.4施工图审核组织机构、职责及人员配置 (4)6.4。

1组织机构 (4)6。

4.2部门分工与职责 (4)6.4。

3岗位职责 (5)6.4.4人员配置 (8)6。

5施工图审核重点及内容 (10)6.5.1施工图审核现场核对 (10)6.5.2施工图审核重点及内容 (10)6。

5.3施工图投资检算或施工图预算审核主要内容 (25)6.6施工图审核流程 (25)6。

7施工图审核时限 (26)6.8审核单位的职责、工作要点及关键环节 (27)6.9施工图审核成果 (27)7。

质量保证措施 (30)7.1质量保证体系 (30)7。

1.1质量控制的组织措施 (30)7。

1。

2质量控制的技术措施 (30)7.2审核工作制度 (31)7.2。

1岗位职责制度 (32)7。

2。

2逐级审核制度 (32)7。

2。

3专家会审制度 (32)7。

2。

4文件资料管理制度 (32)7.2。

5联系制度 (32)7。

3保障措施 (32)7.3.1资源配置 (32)7.3.2措施到位 (33)7.3.3管理措施 (33)7.3。

4生产组织措施 (35)7。

3.5思想措施 (35)7.4其他说明 (35)6. 施工图审核大纲6.1 概述6.1。

1工程概况本线是运营长度15。

5km。

线路全长191.662km。

6.1。

2主要技术标准铁路等级:I级；正线数目：双线；限制坡度：重车方向4‰、轻车方向12‰。

最小曲线半径：800m;牵引种类：电力；机车类型:SS4型；牵引质量：10000吨；到发线有效长度：1700m；闭塞类型:自动闭塞.6.1.3前期工程进展前期工程已完成本项目初步设计和环境影响报告书的审查及鉴修工作。

6.2 施工图审核范围施工图审核内容为新建铁路联络线及相关工程范围内站前及站后（含站房）施工图审核、设备和材料数量、用地及拆迁数量审核、施工图投资检算审查等。
