建筑专业施工图审查要点及常见问题解析..教学提纲

附件-1建筑专业施工图设计校审提纲一、校对提纲1.图纸目录编排是否全面清晰，设计图、套用图、选用的通用图是否填写齐全。

2.图纸中图签内各栏是否已签署和填写。

3.图纸的绘制及图例是否符合国标要求。

图纸的绘制应按《房屋建筑制图统一标准》(GB/T50001-2001)和《建筑制图标准》(GB/T50104-2001)的画法和图例。

4.设计总说明及建筑构造用料做法的内容是否填写齐全。

说明中设计依据、工程设计规模、建筑面积等是否填写清楚。

建筑装修做法中各部位材料的选用是否齐全。

1）说明要表示清晰各种关系,如图纸中尺寸单位、标高单位、各层标高表示的部位、本设计图纸所采用的标准图与本设计的关系等。

同时必须严格遵守由国家颁发的有关标准及各项施工验收规范规定。

本设计所选用产品及材料必须满足国家各项有关标准规定要求,必须是经法定部门鉴定合格的准用产品,并具有书面检测报告、准用证明等资料。

2）在设计说明中应说明如厨房、机房等特殊用房的设备待选定后,供应商应根据本工程设计的基本条件提出设置位置及安装条件、机电要求等设计资料,经核定后再进行相关专业配合设计,经设计方和供应商确认后方可加工制作和安装施工。

3）在设计说明中对以下各项应有说明,如防雷、防爆、防振、隔声、防腐蚀、防辐射、防污染、屏蔽、特殊设备等的有关特殊的设计要求以及与各主种图纸配合施工的要求。

有节能要求的建筑应统一说明采取的节能技术措施。

4）对冬季施工技术措施的说明,施工遗留问题、本说明未尽事宜、工种配合等特殊问题在设计说明中也应统一说明。

5）在设计说明中对消防工程应有说明,如防火分区及面积简述(也可说明见防火分区图纸),疏散楼梯间或出口的数量、类型(封闭的还是防烟的)、疏散距离,消防电梯台数及前室布置,消防控制中心位置和面积,消防水泵房的位置等。

钢屋架、梁、柱、楼梯、采光顶和防火卷帘等构件耐火极限要求以及管道穿墙(楼板)的封堵、幕墙的水平封堵等构造措施。

必要时可与工程概况、设备消防设计、电气消防设计等内容组成独立章节,便于送审和施工。

施工图审核要点（建筑）一、前置条件审核1、审核宗地号、建设单位名称、项目名称。

2、审核建筑专业图纸是否齐全（总图、平、立、剖面图，平面放大图、墙身大样图、楼梯大样图、门窗大样图、其他节点大样、设计说明、人防专项、节能专项、绿色建筑专篇等）。

3、审核施工图是否与建筑方案图及景观方案设计上吻合，是否与建筑和景观方案公示图吻合。

二、规划及指标审核1、审核经济技术指标中的建设用地面积、规定容积率、绿地率、计容积率建筑面积、总建筑面积、建筑覆盖率/建筑密度、车位数、公共配套各功能房面积等指标与土地出让合同、用地规划许可证、方案公示图、方案批复一致。

2、审核红线退线距离、红线坐标点、裙房及塔楼退线距离、地下室轮廓线退红线距离等是否满足规划要点要求。

3、审核日照间距或日照小时数是否满足用地相关日照测算要求。

4、审核所有道路（包括消防通道、人行出入口、车行出入口）的名称、宽度、转弯半径和各控制点标高，有开向城市道路的机动车口的，要标注开口距离道路交叉口距离。

5、审核场地内部车行交通流线是否合理，人车是否分流，到达离开车流是否便捷顺畅，高峰期车辆排队对城市交通造成拥堵的措施。

6、审核建筑高度是否符合规证要求及航空限高要求。

三、图纸深度审核1、审核轴线号是否齐全，标注距离.位置.尺寸是否齐全且与各对应单体对应一致，其中包括图纸目录、图签部分、图纸的主要内容部分。

2、审核建筑轴线交点定位坐标是否齐全（每栋建筑不少于3个定位坐标），且轴线与单体建筑图一致。

3、审核场地地形图、坐标系与规划局提供规划许可证附图是否一致。

4、审核平面方案两道尺寸线，施工图三道尺寸线，施工图立面是否有门窗洞口标高，剖面标高是否准确，与总图及立面、详图标高是否一致。

5、审核核心筒、楼电梯、卫生间是否有放大平面图，详细标注细部尺寸及做法。

6、审核各平面是否有面积计算简图，标明全部计算面积、计算一半面积及不计算面积部分。

7、审核建筑立面图纸是否有遗漏，被遮挡立面应单独绘制。

(二)房屋建筑结构专业1.一般规定1.1 施工图审查应依据《中华人民共和国建筑法》、《中华人民共和国节约能源法》、《建筑工程质量管理条例》、《建筑工程勘察设计管理条例》、建设部《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》、《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)等国家法律法规的规定及河北省《房屋建筑和市政基础设施工程施工图文件审查管理实施办法》、《河北省房屋建筑和市政基础设施工程施工图设计文件审查要点》等地方法规、文件的规定；应依据国家及河北省现行的技术标准、规范、规程(有效版本)。

1.2 施工图审查机构对勘察文件和施工图技术文件(计算书、施工图、设计变更通知)进行审查，技术性审查包括以下主要内容：1.2.1 勘查文件中工程设计所需的岩土技术参数的可靠性，勘察文件内容的完整性、适用性和可靠性。

不允许在无“岩土工程勘察报告”的情况下进行地基基础设计，也不允许仅参照相邻建筑物的地质勘察报告进行地基基础设计。

1.2.2 建筑物地基基础和主体结构的安全性和合理性。

1.2.3 是否符合国家和地方法律、法规、政府文件等政策要求；是否符合相关主管部门批件的要求；是否符合业主设计任务书中的合法要求；是否符合强制性标准、规范的要求。

1.2.4 采用计算软件进行计算的，其软件是否经过有关部门的签订，计算模型是否与实际相符，计算输入数据是否准确，输出结果是否可靠。

1.2.5 是否达到国家及本要点规定的勘查、设计文件编制深度要求，计算书是否完整、正确。

1.2.6 勘察、设计企业和注册执业人员以及相关人员是否按规定在勘察文件、计算书、施工图和设计变更上加盖相应的图章及签字(详见本要点第二部分)。

1.2.7 超限高层是否按《超限高层建筑工程抗震设防专项审查技术要点》(建质[2006]220号)文件进行了超限审查，有无审查意见及审查通过的相关批件，并应议专家审查论证结论意见为施工图审查依据。

施工图纸会审要点在建筑工程中，施工图纸会审是一个至关重要的环节。

它是在施工前，由建设单位组织，设计、监理、施工等相关单位共同参与，对施工图纸进行全面细致的审查，以确保图纸的准确性、完整性和可操作性，避免在施工过程中出现不必要的错误和变更，从而保证工程的质量、进度和成本控制。

下面将详细介绍施工图纸会审的要点。

一、建筑专业1、总平面图（1）检查建筑物的定位坐标、标高是否准确，与周边建筑物、道路、管线等的关系是否合理，有无相互影响。

（2）核实场地的竖向设计是否合理，排水坡度、排水方向是否符合要求，有无积水区域。

（3）查看消防车道、消防登高面的设置是否符合规范要求，是否满足消防车的通行和操作。

2、平面图（1）检查房间的布局是否合理，功能是否满足使用要求，房间的面积、尺寸是否符合规范标准。

（2）核实门窗的位置、尺寸、开启方向是否正确，与家具布置是否冲突。

（3）查看楼梯、电梯的位置、数量、尺寸是否符合规范要求，疏散通道是否畅通。

3、立面图（1）检查立面造型是否美观，与周边环境是否协调，建筑风格是否统一。

（2）核实外墙的装饰材料、色彩是否符合设计要求，标注是否清晰。

（3）查看阳台、雨篷、檐口等部位的造型和尺寸是否合理。

4、剖面图（1）检查建筑物的层高、净高是否符合要求，各层之间的高差是否正确。

（2）核实梁、板、柱等构件的尺寸和位置是否与平面图、结构图相符。

（3）查看楼梯的踏步高度、宽度是否符合规范要求，楼梯的净高是否满足要求。

二、结构专业1、基础图（1）检查基础的类型、埋深、尺寸是否符合地质勘察报告和设计要求。

（2）核实基础的配筋、混凝土强度等级是否满足受力要求。

（3）查看基础与相邻建筑物基础的关系，是否存在相互影响。

2、柱、梁、板图（1）检查柱、梁、板的尺寸、配筋是否符合计算要求，有无遗漏或错误。

（2）核实钢筋的锚固长度、搭接长度是否符合规范要求。

（3）查看节点大样图是否清晰、准确，与平面图、剖面图是否相符。

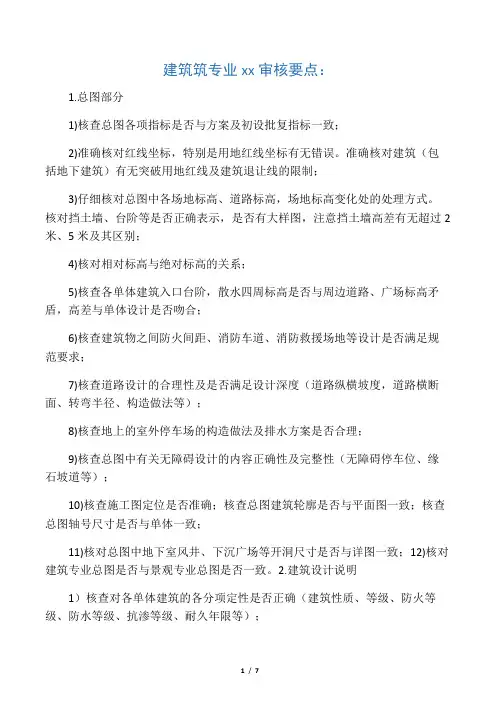

建筑筑专业xx审核要点：1.总图部分1)核查总图各项指标是否与方案及初设批复指标一致；2)准确核对红线坐标，特别是用地红线坐标有无错误。

准确核对建筑（包括地下建筑）有无突破用地红线及建筑退让线的限制；3)仔细核对总图中各场地标高、道路标高，场地标高变化处的处理方式。

核对挡土墙、台阶等是否正确表示，是否有大样图，注意挡土墙高差有无超过2米、5米及其区别；4)核对相对标高与绝对标高的关系；5)核查各单体建筑入口台阶，散水四周标高是否与周边道路、广场标高矛盾，高差与单体设计是否吻合；6)核查建筑物之间防火间距、消防车道、消防救援场地等设计是否满足规范要求；7)核查道路设计的合理性及是否满足设计深度（道路纵横坡度，道路横断面、转弯半径、构造做法等）；8)核查地上的室外停车场的构造做法及排水方案是否合理；9)核查总图中有关无障碍设计的内容正确性及完整性（无障碍停车位、缘石坡道等）；10)核查施工图定位是否准确；核查总图建筑轮廓是否与平面图一致；核查总图轴号尺寸是否与单体一致；11)核对总图中地下室风井、下沉广场等开洞尺寸是否与详图一致；12)核对建筑专业总图是否与景观专业总图是否一致。

2.建筑设计说明1）核查对各单体建筑的各分项定性是否正确（建筑性质、等级、防火等级、防水等级、抗渗等级、耐久年限等）；2）核对选用规范的完整性及正确性；3）仔细核对说明中关于设计范围及专业分工的描述，原则是不漏项、不重复。

重点核对建筑专业与室内装修专业的分界面是否清晰、合理。

4）核查说明中设计的墙体砌筑材料及做法的正确性（包括轻型墙体的做法）；5）核查说明中关于通用做法的完整性及合理性（如油漆、安全防护栏杆、变形缝、台阶散水等）；6）仔细核对各部位的防水做法是否完善、合理；7）核对说明中对门窗及幕墙三性是否有具体要求。

属于哪个地区（A、B、C、D）是否明确；材料做法表是否与节能设计一致（特别是外墙做法、屋面做法、门窗及玻璃选型）；材料做法表是否与公司呈批一致以及是否全面；8）核查电梯、扶梯的定性（消防电梯、无障碍梯、客梯、医梯、货梯）及参数（载重量、速度、停站数、顶层提升高度、开门方式、排水设施）及数量的正确性及完整性；9）重点核查材料做法表，注意该表所表达的设计专业分工界面应与总说明中一致吻合。

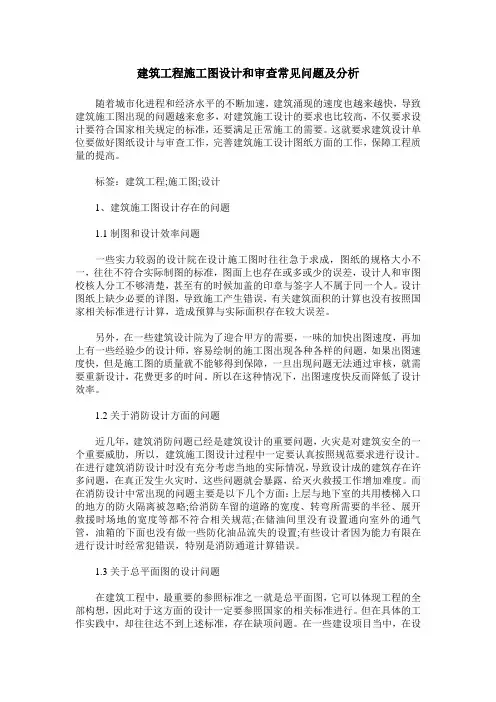

建筑工程施工图设计和审查常见问题及分析随着城市化进程和经济水平的不断加速，建筑涌现的速度也越来越快，导致建筑施工图出现的问题越来愈多，对建筑施工设计的要求也比较高，不仅要求设计要符合国家相关规定的标准，还要满足正常施工的需要。

这就要求建筑设计单位要做好图纸设计与审查工作，完善建筑施工设计图纸方面的工作，保障工程质量的提高。

标签：建筑工程;施工图;设计1、建筑施工图设计存在的问题1.1制图和设计效率问题一些实力较弱的设计院在设计施工图时往往急于求成，图纸的规格大小不一，往往不符合实际制图的标准，图面上也存在或多或少的误差，设计人和审图校核人分工不够清楚，甚至有的时候加盖的印章与签字人不属于同一个人。

设计图纸上缺少必要的详图，导致施工产生错误，有关建筑面积的计算也没有按照国家相关标准进行计算，造成预算与实际面积存在较大误差。

另外，在一些建筑设计院为了迎合甲方的需要，一味的加快出图速度，再加上有一些经验少的设计师，容易绘制的施工图出现各种各样的问题，如果出图速度快，但是施工图的质量就不能够得到保障，一旦出现问题无法通过审核，就需要重新设计，花费更多的时问。

所以在这种情况下，出图速度快反而降低了设计效率。

1.2关于消防设计方面的问题近几年，建筑消防问题已经是建筑设计的重要问题，火灾是对建筑安全的一个重要威肋，所以，建筑施工图设计过程中一定要认真按照规范要求进行设计。

在进行建筑消防设计时没有充分考虑当地的实际情况，导致设计成的建筑存在许多问题，在真正发生火灾时，这些问题就会暴露，给灭火救援工作增加难度。

而在消防设计中常出现的问题主要是以下几个方面：上层与地下室的共用楼梯入口的地方的防火隔离被忽略;给消防车留的道路的宽度、转弯所需要的半径、展开救援时场地的宽度等都不符合相关规范;在储油间里没有设置通向室外的通气管，油箱的下面也没有做一些防化油品流失的设置;有些设计者因为能力有限在进行设计时经常犯错误，特别是消防通道计算错误。
